Yedekleme ve Güneş Enerjisi için 10kWh Ev Akü Enerji Depolama Sistemi

İnsanlar genellikle Yedekleme ve Güneş Enerjisi için 10kWh Ev Batarya Enerji Depolama Sistemini kilowatt saat bazında karşılaştırırlar, ancak bu, satın alma kararının yalnızca yarısıdır. Diğer yarısı ise pilin halihazırda kurulu olan invertörle iletişim kurup kuramayacağıdır. Aksi takdirde pil amaçlandığı gibi çalışmayabilir.

Yedekleme ve Güneş enerjisi serisi için 10kWh Ev Akü Enerji Depolama Sistemi her iki tarafı da kapsar. 2,56kWh ila 10,24kWh arasındaki altı kapasite, nominal bir rakam yerine ölçülen hane tüketimine göre boyutlandırmaya olanak tanır. Üç voltaj platformu (25,6V, 48V ve 51,2V) ortak hibrit invertör giriş aralıklarıyla eşleşir.

İletişim her modelde standart olarak RS485, RS232 ve CAN'dır; WiFi, 4G ve Bluetooth ise seçenek olarak mevcuttur. Hücreler, alüminyum kasalardaki LFP'dir, 0,5°C ve 25°C'de 6000 döngünün üzerinde derecelendirilmiştir ve en az %80 kapasite korunur.

Altı Değişkenin Farklı Olduğu Yer

Yedekleme ve Güneş Enerjisi için 10kWh Ev Akü Enerji Depolama Sistemi için 2,56kWh iki şekilde gelir: 25,6V100Ah (8S1P) veya 51,2V50Ah (16S1P). Aynı enerji, farklı voltaj; seçim fiyattan ziyade invertörün DC giriş penceresine göre yapılmalıdır.

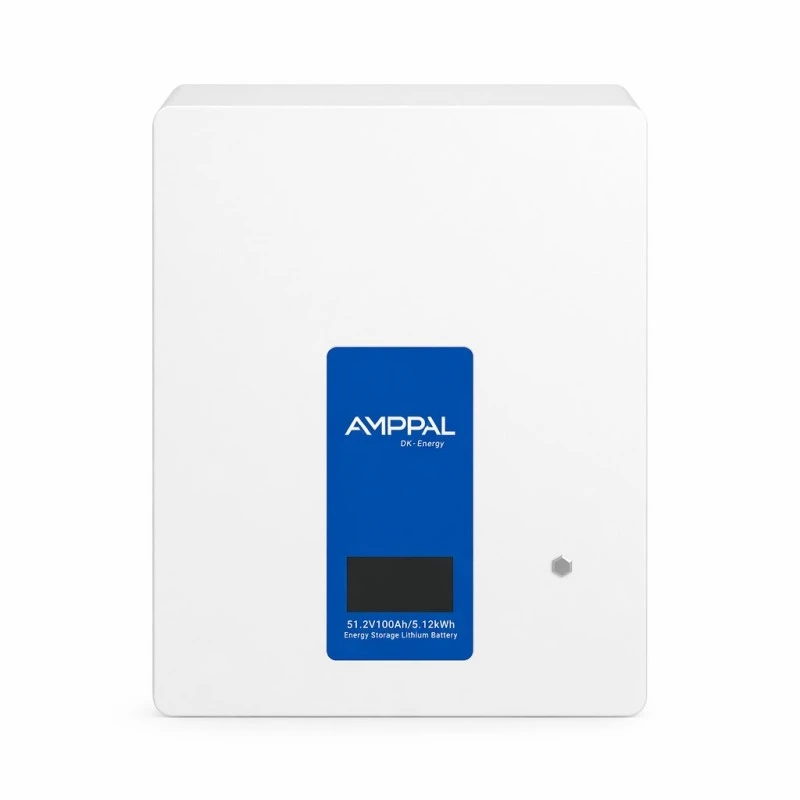

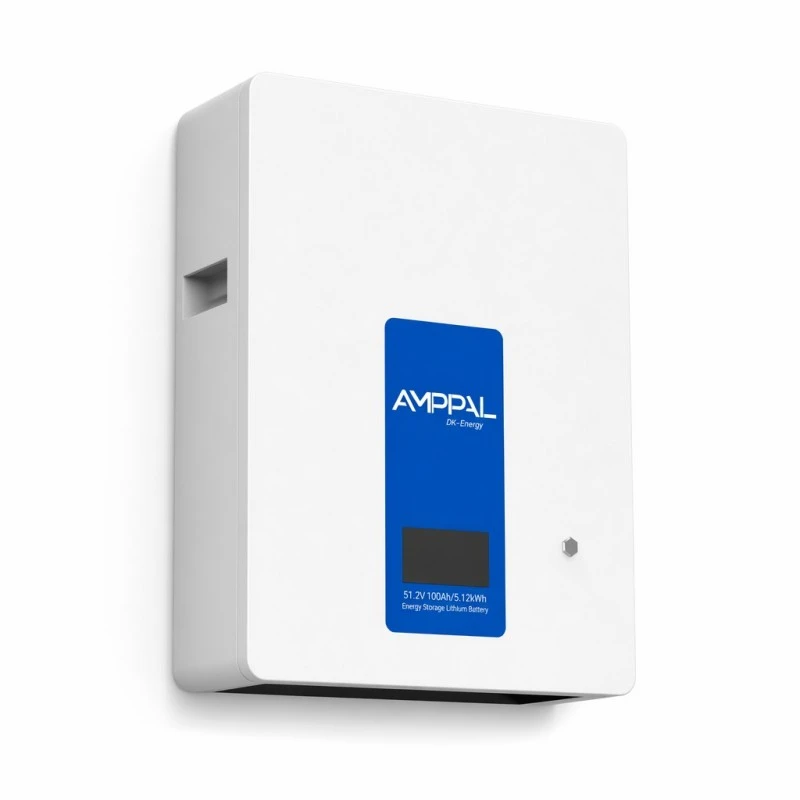

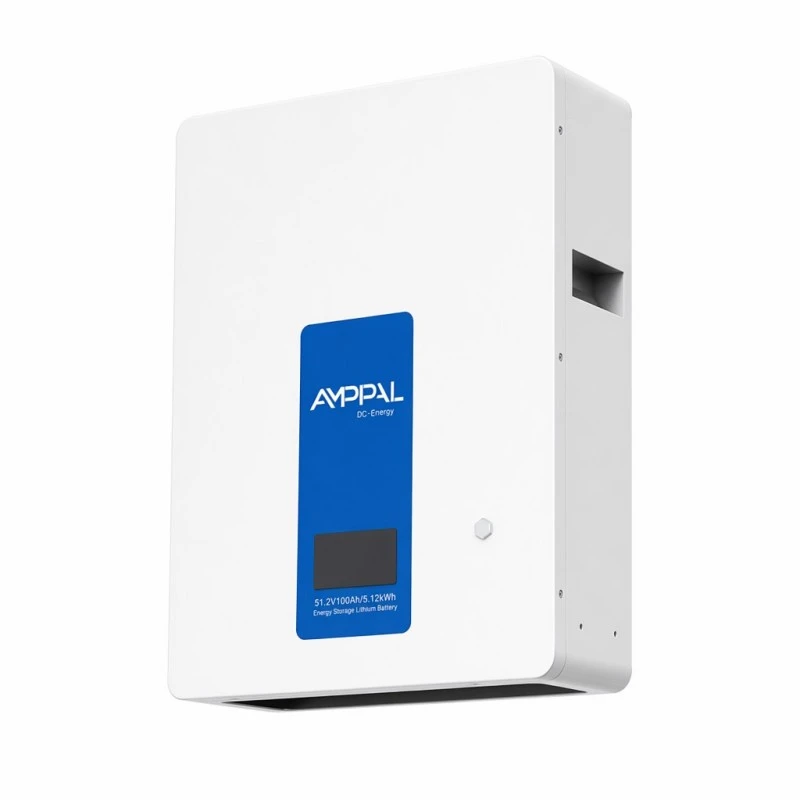

4,8kWh (48V100Ah, 15S1P) ve 5,12kWh (51,2V100Ah, 16S1P), sırasıyla 42 kg ve 46 kg ağırlıkta 440*585*170 mm gövdeyi paylaşıyor. 48V ünitesi, 40,5-54VDC aralığında belirtilen eski invertörlere uygundur.

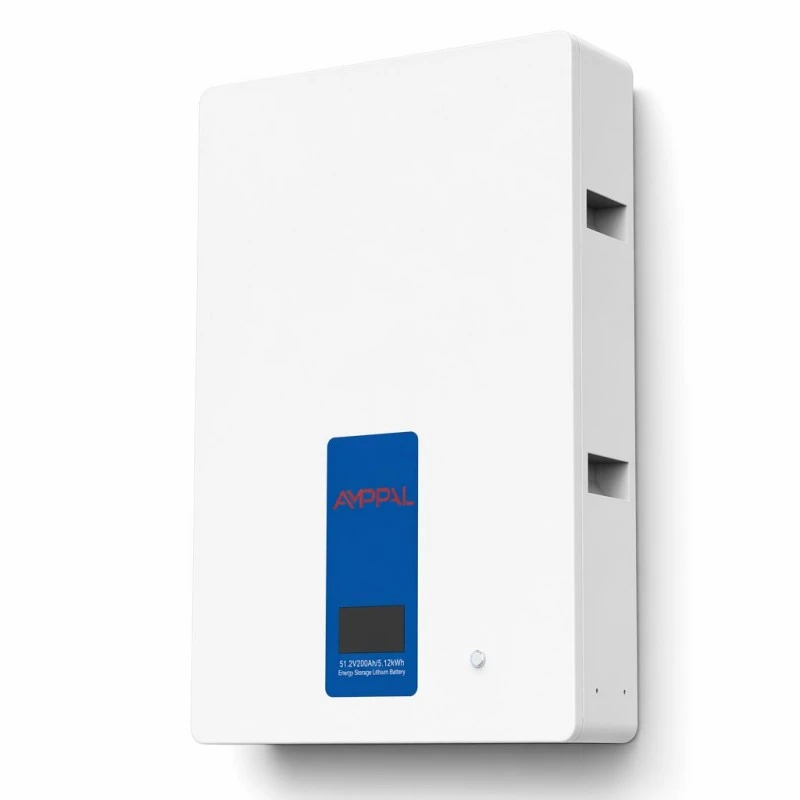

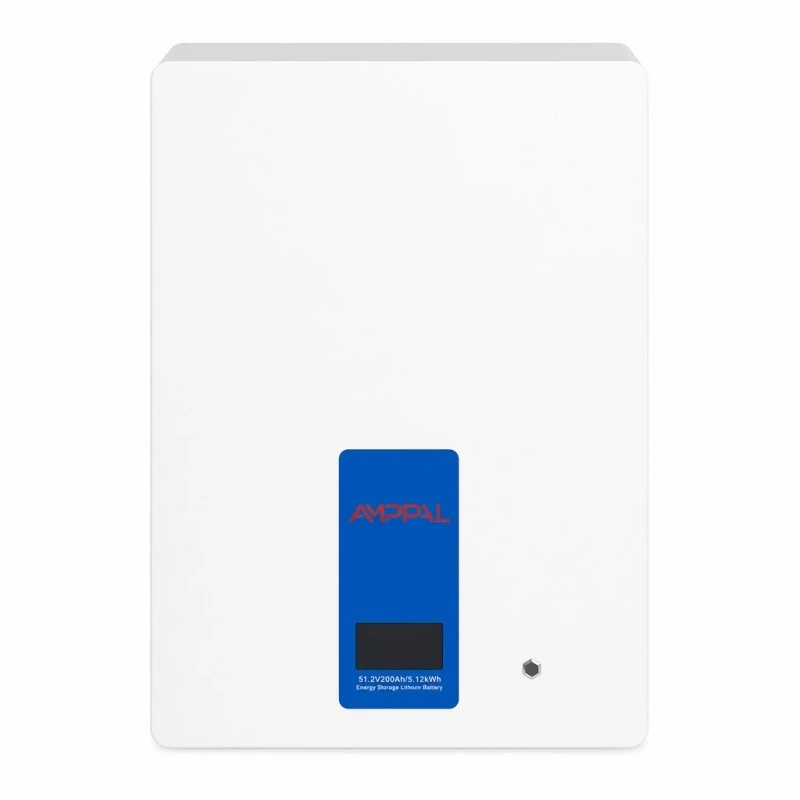

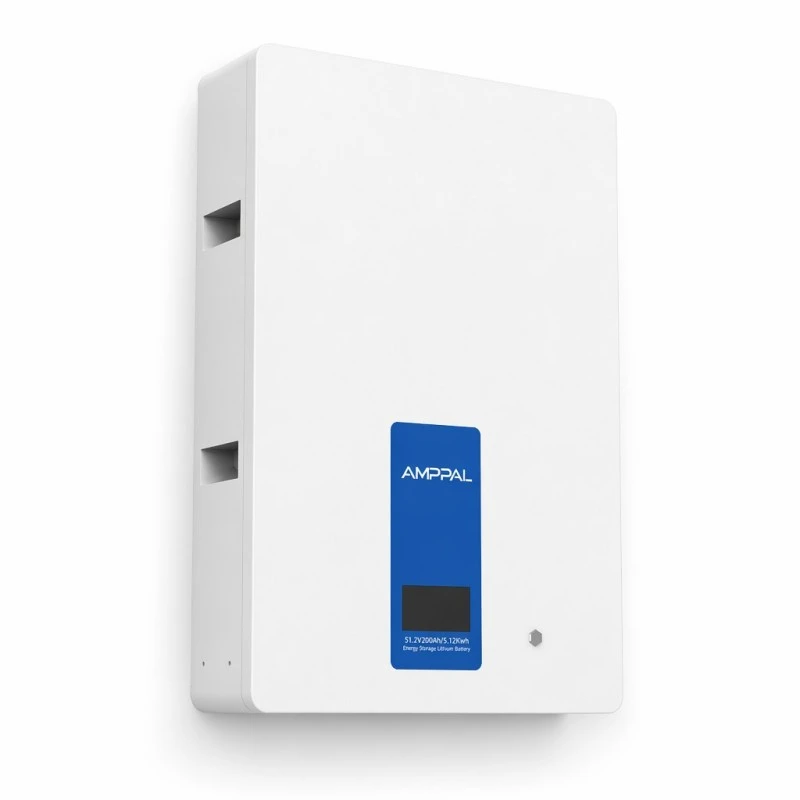

9,6kWh (48V200Ah) ve 10,24kWh (51,2V200Ah), 80 kg ve 85 kg'da 540*800*170 mm'ye çıkar ve standart deşarj akımını 50A'den 100A'ya yükseltir.

Maksimum deşarj, daha küçük dört ünitede 100A ve 200Ah çiftinde 105A'dır; bu, pilin eş zamanlı olarak ağır bir yük taşıyıp taşıyamayacağını belirler.

Bir istisna: 51,2V50Ah modeli, diğer küçük ünitelerin 100A'sının yarısı olan maksimum 50A ile şarj olur. Bu, hızlı bir şekilde fazlalık üreten geniş bir dizi için önemlidir.

Her modelin paketinin içinde 12g'lik bir aerosol bastırma cihazı, fansız doğal soğutma ve 5-10 yıl garanti bulunur.

Teknik Özellikler

Boyutlandırma: Hangi Kapasiteye İhtiyacınız Olduğunu Hesaplamak

Günlük toplam miktarınızla değil, akşam ve gece tüketimiyle başlayın. Gündüz yükü dizi tarafından sunulur; Pil, panellerin hiçbir şey üretmediği saatleri kapsar. Bu rakamı tam bir hafta boyunca ölçüm cihazınızdan çekin.

Gün batımı ile gün doğumu arasında 4-6kWh kullanan bir haneye 5,12kWh'lik ünite iyi bir şekilde hizmet vermektedir. 8-10kWh aralığındaki tüketim ise 10.24kWh modeline işaret ediyor.

Daha sonra diziyi kontrol edin. Günlük üretim fazlası üretiminizden daha büyük bir pil, yılın büyük bölümünde kısmen şarj edilmiş halde bekleyecektir; bu da gereksiz maliyete ve döngü kullanımının azalmasına neden olabilir. Ilıman bir iklimde 3kW'lık bir dizi nadiren 10,24kWh depolamayı haklı çıkarır.

Hibrit İnvertörünüzle Eşleştirme

Yedekleme ve Güneş Enerjisi için 10kWh Ev Bataryası Enerji Depolama Sistemi için uyumluluk iki kontrolden oluşur. İlk olarak voltaj: invertörünüzün akü giriş aralığı paketin çalışma penceresini içermelidir — 25,6V ünite için 20~29,2VDC, 48V üniteler için 40,5~54VDC ve 51,2V üniteler için 43,2~57,6VDC.

İkincisi, protokol. BMS, RS485, RS232 ve CAN'ı destekler; CAN, hibrit invertörler tarafından yaygın olarak kullanılır. Protokol eşlemesinin onaylanabilmesi veya bir konfigürasyon dosyasının sağlanabilmesi için sipariş vermeden önce invertörün markasını ve modelini sağlayın.

İletişim olmadan pil yine de şarj olabilir ve deşarj olabilir ancak invertör şarj durumunu okuyamaz veya BMS akım sınırlarını uygulayamaz. Gerilim bazlı yönetim yaşlanmayı hızlandırabilir ve uygulamada kullanılabilir bir SOC okuması sağlamaz.

Güvenlik Tasarımı ve Sertifikasyonu

Alüminyum mahfazalı prizmatik hücrelerdeki LFP kimyası - mahfaza, kese biçimini havalandıran hücre şişmesini içerir. Bu, evin içine monte edilen bir batarya için geçerlidir.

Her paket, hücreler arasında yayılmadan önce, termal bir olayın en erken aşamasında mahfazanın içine boşaltılan 12g'lik bir aerosol bastırma ünitesi içerir.

25,6V100Ah modeli CE, ROHS, FCC, UN38.3, MSDS ve ISO9001 sertifikasına sahiptir; geri kalan varyantlar CE, ROHS ve FCC'yi taşır.

UN38.3 testi ve MSDS, lityum gönderileri için nakliye acenteleri ve gümrükler tarafından istenmektedir; her ikisi de her siparişte verilir.

Her paket, seri montajdan önce kapasite derecesine göre sınıflandırılır ve iç dirençleri eşleştirilir. 16S dizisinde zayıf bir hücre, on altı hücrenin tamamının kullanılabilir kapasitesini kapsıyor.

Her ünite, paketlemeden önce yapılan testte tam şarj ve deşarj döngüsünü tamamlar ve BMS günlüğü seri numarasına göre tutulur.

Bu Paketler Nasıl Üretiliyor?

1. Hücre alımı — tedarikçinin beyan ettiği rakamlara göre her partiden kapasite, iç direnç ve açık devre voltajı açısından numune alınır.

2. Sınıflandırma ve eşleştirme — hücreler gruplandırılır, böylece her paket karışık stok yerine dar bir performans bandından oluşturulur.

3. Bara kaynağı - lazer kaynaklı ve çekme testi yapılmış seri bağlantılar; kötü bir kaynak yıllar sonra sıcak bir bağlantı olarak yüzeylenir.

4. BMS entegrasyonu — pano takılı, kablolar dengeleniyor ve muhafaza kapanmadan önce hücre hücre doğrulanıyor.

5. Muhafaza düzeneği - şirket içinde metal levha şekillendirilmiş ve toz boya ile kaplanmıştır, LCD ve aerosol bastırma cihazı monte edilmiştir.

6. Firmware ve protokol yükleme — RS485, RS232 ve CAN referans invertör donanımına göre test edilmiştir.

7. Tam döngü testi — hücre düzeyinde voltaj ve sıcaklığın kaydedildiği nominal akımda bir tam şarj ve deşarj.

8. Ambalaj — köpük yastıklı karton, UN3480 tehlikeli madde etiketi uygulanmış, ardından ihracat için paletlenmiş.

Bu Pilin Ait Olduğu ve Olmadığı Yer

İç mekan montajı için tasarlanmıştır. IP20, parmaklara ve 12 mm'nin üzerindeki katı nesnelere karşı koruma sağlar ve suya karşı koruma sağlamaz. Uygun yerler arasında garaj, malzeme odası, bodrum veya fabrika odası bulunur.

Çalışma penceresi 0~+40°C, nem 65±20%RH ve 2500 m'ye kadar rakımdır. Donma noktasının altına düşen bir iklimde ısıtılmayan bir garaj, aküyü kış boyunca şarj aralığının dışında tutacaktır. BMS, bir arızadan ziyade normal koruyucu davranış olan 0°C'nin altındaki şarjı reddedecektir.

Geçerli tek yer dış mekan ise, IP dereceli bir dış mekan kabini gereklidir; Bu ürün açık havada kurulum için tasarlanmamıştır.

Ev Akü Tedarikçisine Sorulacak Sorular

Çevrim ömrü; hız, sıcaklık ve tutmanın birlikte belirtilmesi gerekmektedir. Bu aralık için, 0,5°C'de ve 25°C ila %80 tutmada >6000 döngüdür; bu niteleyicilerin olmadığı bir döngü numarası eksiktir.

IP derecelendirmesini ve izin verilen kurulum konumunu onaylayın. IP20 paketleri yalnızca iç mekanda kullanılabilir.

Belirli bir invertör için BMS protokolünün doğrulanıp doğrulanmadığını veya yalnızca çoğu markayla uyumlu olarak tanımlanıp tanımlanmadığını doğrulayın. Modeli onaylıyoruz veya test edilmediğini belirtiyoruz.

Garanti kapsamı belirtilmelidir: takvim yılları, döngüler veya tutulan kapasite. Bu aralık konfigürasyona ve pazara bağlı olarak 5-10 yıl sürmektedir.

Ticari şartlar: Standart varyantlar için Minimum Sipariş Adedi 1 birimdir. Hücre markası, voltajı, boyutları ve gövde rengi için OEM ve ODM mevcuttur; özelleştirilmiş yapılar için teslim süresi uzar.

Paketleme, Ağırlıklar ve Lityum Taşımacılığı

Paketlenmiş boyutlar 32 kg ve 36 kg brüt 2,56kWh üniteler için 500*520*230 mm, 50 kg ve 54 kg 4,8 kWh ve 5,12 kWh üniteler için 500*630*240 mm ve 86 kg 9,6 kWh ve 10,24 kWh üniteler için 600*860*230 mm'dir. ve brüt 92kg. En büyük modeller, duvar braketine iki kişinin kaldırılmasını gerektirir.

Kartonlar, paket hareketsiz olacak şekilde köpük yastıklıdır ve her karton UN3480 sınıf 9 etiketini taşır. Deniz taşımacılığı tehlikeli madde rezervasyonu gerektirir. Beyanname hazırlanır ve UN38.3 raporu ve MSDS belgelerle birlikte gönderilir.

Şartlar EXW, FOB Ningbo veya Şangay ve CIF'dir. Çoğu distribütör deniz yoluyla konsolide olsa da, lityum şarj durumu kuralları kapsamında numuneler için hava taşımacılığı işe yarıyor. Tehlikeli malların planlanması için ekstra zaman tanıyın.

Garanti Koşulları ve Bozulmanın Nasıl Göründüğü

Garanti, hücreler, BMS, LCD ve muhafazayı tek bir ünite olarak kapsayacak şekilde modele ve pazara göre 5-10 yıl süreyle geçerlidir.

Kapasite kaybı kademelidir; 0,5°C'de 6000 döngüden sonra paket en az %80'i korur. Üç yıl sonra isim plakasının biraz altında bir okuma normaldir.

Arızalar, RS485 veya CAN üzerinden okunan BMS günlüğünden teşhis edilebilir. Dışa aktarma dosyası, etkilenen hücre grubunun saha ziyareti olmadan tanımlanmasına olanak tanır.

Yedek paketler stoktan gönderilir; çoklu paket kurulumlarında, bankanın geri kalanı çalışmaya devam ederken tek bir ünite değiştirilebilir.

Rutin bakım gerektirmez. Terminallerin, montaj cıvatalarının ve havalandırma açıklığının yıllık olarak görsel olarak kontrol edilmesi önerilir.

Destek Çağrılarına Neden Olan Kurulum Hataları

Yanlış: 85 kg'lık bir paketin alçı panele sabitlenmesi. Doğru: sabitlemeleri modelin brüt ağırlığına göre kontrol ederek duvara veya nominal çelik çerçeveye monte edin.

Yanlış: Soğuk iklimde ısıtılmayan bir garaja kurulum. Doğru: Şarj aralığı 0°C'de başlar. Bunun altında BMS, tasarım gereği şarjı engeller.

Yanlış: İnverterin DC penceresini onaylamadan önce bağlantı kurun. Doğru: önce invertör veri sayfasına göre 20~29,2V, 40,5~54V veya 43,2~57,6V'yi kontrol edin.

Yanlış: İletişim kablosunun atlanması, çünkü kablo olmadan şarj edilmesi. Doğru: CAN veya RS485 olmadan invertör SOC'yi okuyamaz veya BMS limitlerini karşılayamaz.

Yanlış: üniteyi kapalı bir dolaba koymak. Doğru: Fansız doğal konveksiyona dayanıyor. Kılavuzda belirtilen mesafeyi bırakın, aksi takdirde hücreler ısınır ve ömrünü kaybeder.

Saha Kullanımından Kurulum Notları

Endülüs'teki bir kurulumcu, 2025'ten bu yana hibrit invertörlerin yanına yaklaşık otuz 10,24kWh ünite yerleştirdi. Bildirilen ana fayda, siparişten önce her invertör modelinde CAN protokolünün onaylanmasıydı, bu da devreye alma sorunlarını azalttı.

Limasol'da iki adet 5,12kWh ünite çalıştıran bir ev sahibi, eşleştirmenin ilk denemede işe yaradığını bildirdi. LCD, paket omuz yüksekliğinin üzerinde olduğunda okunması zor olacak şekilde açılıdır; Montaj konumunu seçerken bu dikkate alınmaya değerdir.

Almatı'daki bir distribütör, ısıtılmayan garajlarda kurulum yapan müşterilerin 0°C'lik şarj kesintisiyle karşılaştıklarını ve bir arıza olduğunu varsaydıklarını bildirdi. Teklif belgelerine ısıtmalı alan gereksiniminin dahil edilmesi şikayetleri çözdü.

Sıkça Sorulan Sorular

S: Hangi kapasiteyi seçmeliyim?

C: Yedekleme ve Güneş Enerjisi için 10kWh Ev Akü Enerji Depolama Sistemi için boyut, günlük toplam değil, gecelik tüketime göredir. 4-6kWh gecelik 5,12kWh üniteye uygundur; 8-10kWh, 10.24kWh modeline işaret ediyor.

S: İnvertörümle çalışacak mı?

C: Marka ve modeli belirtin. BMS, RS485, RS232 ve CAN'ı destekler; Protokol eşlemesi siparişten önce onaylanır.

S: Dışarıya kurabilir miyim?

C: Hayır. IP20 suya karşı koruma sağlamaz. Yalnızca iç mekana montaj — garaj, malzeme odası, bodrum veya fabrika odası.

S: 48V ve 51.2V versiyonları arasındaki fark nedir?

C: DC penceresi. 48V üniteler 40,5~54VDC ile çalışır, 51,2V üniteler 43,2~57,6VDC ile çalışır. İnverterinizin giriş aralığıyla eşleştirin.

S: Ne kadar sürecek?

C: En az %80 kapasite korunarak 0,5°C ve 25°C'de 6000'den fazla döngü. Günlük bisiklet kullanımında bu süre on beş yılı aşmaktadır.

S: Birkaç paketi birbirine bağlayabilir miyim?

C: Evet, eşleşen voltaj ve kapasitedeki paketler paralel bağlanabilir. Yapılandırmayı onaylamak için hedef banka boyutunu sağlayın.

S: Soğutmaya veya servise ihtiyacı var mı?

C: Doğal soğutma, fan yok, rutin bakım yok. Havalandırma açıklığını temiz tutun ve montajı yıllık olarak kontrol edin.

S: Hangi sertifikaları taşıyor?

C: Tüm seride CE, ROHS ve FCC'nin yanı sıra 25.6V100Ah modelinde UN38.3, MSDS ve ISO9001. UN38.3 ve MSDS her siparişle birlikte gönderilir.
