Özel Elektrikli Araç Şarj Çözümleri için OEM Duvara Monte DC Şarj Cihazları

Konut, ticari ve filo sektörlerinde elektrikli araçların benimsenmesi hızlandıkça, güvenilir ve yerden tasarruf sağlayan şarj altyapısına olan talep de artmaya devam ediyor. Duvara Monte DC Şarj Cihazları, zemin alanının sınırlı olduğu ancak yine de yüksek şarj gücünün gerekli olduğu yerler için tercih edilen bir çözüm olarak ortaya çıkmıştır. EV şarj teknolojisinde tanınmış bir marka olan AMPPAL, sağlam performansı ince, yerden tasarruf sağlayan bir profille birleştiren duvara monte DC hızlı şarj cihazları tasarlar. Bu üniteler, yerleşik şarj cihazını atlayarak doğrudan araç aküsüne doğru akım sağlar ve AC alternatiflerine kıyasla şarj sürelerini önemli ölçüde azaltır. İster özel bir garaja, ister işyeri otoparkına, ister ticari bir depoya monte edilmiş olsun, AMPPAL duvara monte DC şarj cihazları, geleneksel zeminde duran istasyonların kapladığı alan olmadan profesyonel düzeyde bir şarj deneyimi sağlar.

AMPPALGünlük kullanımın zorlu taleplerini karşılamak için DC şarj donanımını geliştirmek için yıllarını harcadı. The wall-mounted series is engineered for easy integration into existing electrical infrastructure while maintaining high efficiency and safety standards. Her ünite, çok çeşitli çevre koşullarında tutarlı performans sağlamak için kapsamlı testlere tabi tutulur. The brand focuses on practical innovations such as modular power stages, intelligent thermal management, and seamless connectivity, making these chargers suitable for both single-vehicle and multi-vehicle installations.

Ürün Yelpazesi ve Temel Parametreler

AMPPALduvara monte DC şarj cihazı serisi dört ana güç kademesini içerir: 20 kW, 30 kW, 40 kW ve 60 kW. Her model, operatörlerin fiziksel ayak izini değiştirmeden şarj kapasitesini ölçeklendirmesine olanak tanıyan ortak bir mimari platformu paylaşıyor. Aşağıdaki liste seride ortak olan temel elektriksel parametreleri özetlemektedir:

Nominal Güç:Modele bağlı olarak 20 kW, 30 kW, 40 kW veya 60 kW
Giriş Gerilimi:400 VAC ±%15, üç fazlı, 50/60 Hz
Çıkış Gerilimi Aralığı:150 VDC ila 1000 VDC, hem 400V hem de 800V akü platformları için uygundur
Maksimum Çıkış Akımı:60 kW modelde 200 A'e kadar; daha düşük modeller orantılı olarak ölçeklenir
Güç faktörü:Tam yükte ≥0,99
Yeterlik:Nominal çıkışta ≥%95
Bekleme Durumunda Güç Tüketimi:10 W'tan az
DC Çıkış Doğruluğu:Gerilim ve akım için ±%1
Dalgalanma Gerilimi:Tepeden tepeye %1'den az

Bu parametreler, her AMPPAL duvara monte DC şarj cihazının araç aküsüne istikrarlı, temiz güç sunmasını, akü yönetim sistemleri üzerindeki stresi en aza indirmesini ve genel akü ömrünü uzatmasını sağlar. Geniş çıkış voltajı aralığı, seriyi kompakt şehir otomobillerinden ağır hizmet tipi elektrikli kamyonetlere kadar geniş bir yelpazedeki elektrikli araçlarla uyumlu hale getiriyor.

Bir Bakışta Teknik Özellikler

Aşağıdaki tablo, dört AMPPAL duvara monte DC şarj cihazı modelinin ayrıntılı bir karşılaştırmasını sağlar. Bu bilgi, şarj cihazı kapasitesini sahadaki elektrik kaynağı ve araç gereksinimleriyle eşleştirmesi gereken kurulumcular ve filo yöneticileri için kritik öneme sahiptir.

Parametre	WDC-20	WDC-30	WDC-40	WDC-60
Nominal Güç	20 kW	30 kW	40 kW	60 kW
Giriş Gerilimi	400 VAC ±%15	400 VAC ±%15	400 VAC ±%15	400 VAC ±%15
Maksimum Giriş Akımı	32A	48A	63 bir	100A
Çıkış Gerilim Aralığı	150–1000 VDC	150–1000 VDC	150–1000 VDC	150–1000 VDC
Maksimum Çıkış Akımı	67 bir	100A	133 bir	200A
Bağlayıcı Türü	CCS2 / CHAdeMO / GB/T isteğe bağlı	CCS2 / CHAdeMO / GB/T isteğe bağlı	CCS2 / CHAdeMO / GB/T isteğe bağlı	CCS2 / CHAdeMO / GB/T isteğe bağlı
Kablo Uzunluğu	3,5 m veya 5 m	3,5 m veya 5 m	3,5 m veya 5 m	3,5 m veya 5 m
Boyutlar (Y x G x D)	650x400x220 mm	650x400x220 mm	700x450x250mm	750x500x280 mm
Ağırlık	35 kg	38 kilo	45 kg	55 kg
Soğutma Yöntemi	Zorunlu hava	Zorunlu hava	Basınçlı hava + akıllı fan	Basınçlı hava + akıllı fan
Koruma Derecesi	IP54 / IK10	IP54 / IK10	IP54 / IK10	IP55 / IK10
Çalışma Sıcaklığı	-30°C ila +55°C	-30°C ila +55°C	-30°C ila +55°C	-30°C ila +55°C
İletişim	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Sertifikalar	CE, TÜV, UKCA	CE, TÜV, UKCA	CE, TÜV, UKCA	CE, TÜV, UKCA

Tüm AMPPAL duvara monte DC şarj cihazları, korozyon önleyici kaplamalı sağlam bir alüminyum alaşımlı muhafaza kullanır. 40 kW ve 60 kW modellerde dahili güç modülleri çalışırken değiştirilebilir, böylece bakım sırasında aksama süresi azalır. Kompakt boyutları 400 mm'ye kadar dar alanlara kuruluma olanak tanır ve bu da onları yer altı otoparkları ve dar servis alanları için ideal kılar.

Kurulum Gereksinimleri ve Saha Planlama

Güvenli ve verimli çalışma için doğru kurulum kritik öneme sahiptir. AMPPAL, duvara monte edilen her DC şarj cihazı için ayrıntılı saha hazırlama yönergeleri sağlar. Kurulumdan önce aşağıdaki koşullar doğrulanmalıdır:

Elektrik Kaynağı:Şarj cihazı giriş akımıyla eşleşen uygun kesici değerine sahip özel bir üç fazlı devre. Gerilim dalgalanmaları nominal 400 VAC'nin ±%15'ini aşmamalıdır.
Duvar Gücü:Montaj duvarı şarj cihazının ağırlığının en az dört katını desteklemelidir. Beton veya tuğla duvarlar tavsiye edilir. İçi boş blok duvarlar için çelik montaj plakası gereklidir.
Montaj Yüksekliği:Kullanıcının rahat erişimi için şarj cihazı ekranı ve konektör kılıfı, bitmiş zeminden 1,2 m ile 1,5 m arasında konumlandırılmalıdır.
Gümrükleme:Havalandırma ve kablo yönetimi için her tarafta en az 300 mm açıklık bırakın. Ön alan, gerilmeden tam kablo bükülme yarıçapına izin vermelidir.
Topraklama:Şarj cihazının topraklama terminaline özel bir düşük empedanslı topraklama iletkeni bağlanmalıdır. Toprak direnci 4 ohm'dan az olmalıdır.
Ağ Erişimi:Akıllı şarj özellikleri için kurulum yerinde kablolu bir Ethernet bağlantı noktası veya güvenilir 4G sinyali önerilir.

AMPPALduvara monte DC şarj cihazları bir montaj şablonu, duvar dübelleri ve hızlı başlangıç kılavuzuyla birlikte gönderilir. Yalıtılmış kapak çıkarıldıktan sonra terminal bloğuna önden erişim sağlanır ve kablolamayı kolaylaştırmak için tüm bağlantılar açıkça etiketlenmiştir. Kalifiye bir elektrikçi, kurulumu yerel elektrik kurallarına ve AMPPAL kurulum kılavuzuna uygun olarak gerçekleştirmelidir.

Güvenlik ve Koruma Özellikleri

Güvenlik, DC hızlı şarjın tartışılmaz bir yönüdür. AMPPAL, hem kullanıcıları hem de araçları korumak için her duvara monte DC şarj cihazına birden fazla koruma katmanı entegre eder. Tüm şarj oturumları sırasında aşağıdaki koruyucu mekanizmalar etkindir:

Aşırı Akım Koruması:Hızlı etkili devre kesintisi ile gerçek zamanlı akım izleme, kısa devrelerden veya aşırı yüklerden kaynaklanan hasarları önler.
Aşırı Gerilim ve Düşük Gerilim Koruması:Giriş ve çıkış voltajı sürekli olarak izlenir. Güvenli sınırlar aşıldığında şarj cihazının bağlantısı anında kesilir.
Topraklama Arızası Tespiti:Kaçak akım izleme, AC ve DC kaçak akımlarını tespit eder. Sistem, 6 mA DC veya 30 mA AC'nin üzerindeki kaçak seviyelerinde kapatmayı tetikler.
Aşırı Sıcaklık Koruması:Güç modülleri ve ana kontrol panosundaki çoklu sıcaklık sensörleri, termal hasarı önlemek için güç azaltmayı veya kapatmayı tetikler.
Yıldırımdan Korunma:40 kA (8/20 µs) değerinde aşırı gerilim koruma cihazları, yıldırım çarpması veya şebeke geçişinden kaynaklanan geçici voltaj yükselmelerine karşı koruma sağlar.
Acil Durdurma:Açıkça işaretlenmiş bir acil durdurma düğmesi, anında manuel kapatmaya olanak tanır. Düğme ISO 13850 standartlarına uygundur.
Konektör Kilidi:Aktif bir oturum sırasında şarj konektörü yerine kilitlenir. Yalnızca şarj işlemi uygun şekilde sonlandırıldıktan veya araç bağlantı noktasının kilidini açtıktan sonra serbest kalır.
Yalıtım İzleme:DC çıkışı ile toprak arasındaki sürekli izolasyon direnci kontrolleri, ıslak veya nemli ortamlarda bile güvenli çalışmayı sağlar.

Bu güvenlik özellikleri AMPPAL'in şirket içi laboratuvarında zorlu koşullar altında test edilmiştir. Şarj cihazları arızalara karşı güvenli olacak şekilde tasarlanmıştır; yani tespit edilen herhangi bir anormallik, kontrolsüz bir olay yerine kontrollü bir güç kesintisine neden olur. Bu koruma düzeyi, halka açık ve yarı halka açık yerlerde gözetimsiz şarj etme konusunda güven oluşturur.

Akıllı Bağlantı ve Ağ Entegrasyonu

Modern EV şarj altyapısı, güç dağıtımından daha fazlasını gerektirir. AMPPAL duvara monte DC şarj cihazları, uzaktan yönetim, kullanım takibi ve enerji yönetimi sistemleriyle entegrasyona olanak tanıyan gelişmiş bağlantı seçenekleriyle donatılmıştır. Her ünite, Açık Şarj Noktası Protokolü (OCPP) 1.6J'yi destekleyerek çok çeşitli arka uç yazılım platformlarıyla uyumluluğa olanak tanır.

Temel bağlantı özellikleri şunları içerir:

OCPP 1.6J Uyumluluğu:Uzaktan başlatma/durdurma, ürün yazılımı güncellemeleri, teşhis ve işlem verilerinin kaydedilmesi için standartlaştırılmış iletişim.
Ethernet ve Wi-Fi:Yerel ağ bağlantıları ticari binalarda ve depolarda düşük gecikmeli kontrol sağlar.
4G LTE Modülü:Yerleşik hücresel bağlantı, şarj cihazının yerel alan ağı olmasa bile çevrimiçi kalmasını sağlar. SIM kart yuvasına ön panelden erişilebilir.
Yük Yönetimi:Dinamik yük dengeleme, aynı elektrik hizmetindeki birden fazla şarj cihazının mevcut kapasiteyi akıllıca paylaşmasına olanak tanır. Bu, devre kesicinin açmasını önler ve en yüksek talep ücretlerini azaltır.
RFID Kimlik Doğrulaması:Entegre bir RFID okuyucu, ISO 14443 A/B kartlarını destekleyerek, ortak park ortamlarında kullanıcı tanımlama ve faturalandırma olanağı sağlar.
Akıllı Telefon Uygulama Entegrasyonu:AMPPAL, son kullanıcıların oturum başlatması, şarj sürecini izlemesi ve oturum geçmişini görüntülemesi için özel bir uygulama sağlar.
Enerji Ölçümü:MID sertifikalı enerji sayaçları, halka açık veya işyerinde şarj için faturalandırma düzeyinde ölçüm sağlayan bir seçenek olarak mevcuttur.

Filo operatörleri, AMPPAL bulut portalı aracılığıyla erişilebilen ayrıntılı raporlama yeteneklerini takdir edeceklerdir. Gerçek zamanlı durum, araç başına enerji tüketimi ve arıza uyarılarının tümü tek bir kontrol panelinde görülebilir. The open API allows custom integration with third-party fleet management software, making these wall-mounted DC chargers a flexible component of any charging ecosystem.

AMPPALDuvara Monte DC Şarj Cihazları için Uygulama Senaryoları

AMPPALduvara monte DC şarj cihazlarının çok yönlülüğü, onları çok çeşitli kullanım durumları için uygun kılar. Kompakt form faktörleri ve yüksek şarj hızları, hızlı enerji takviyesi sağlarken, alanın kısıtlı olduğu yerlerdeki sıkıntılı noktaları giderir.

Tipik kurulum ortamları şunları içerir:

Konut Kompleksleri:Apartman ve apartman otoparkları, park yerlerinden ödün vermeden DC hızlı şarj sunabilir. 20 kW ve 30 kW'lık modeller, gece yüklemeleri ve gündüz fırsat şarjı için idealdir.
İşyeri Otoparkları:İşverenler, sekiz saatlik iş günü boyunca kayda değer bir aralık eklemesi gereken çalışanlar için hızlı şarj sağlayabilir. 40 kW'lık model, şarj hızını makul elektrik altyapı maliyetleriyle dengeler.

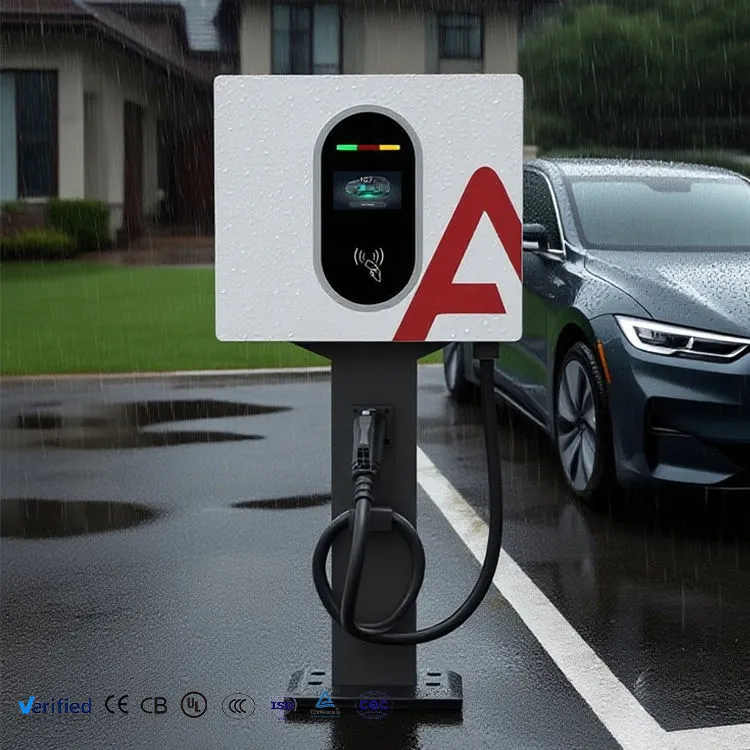

Filo Depoları:Teslimat kamyonetleri, taksiler ve araç çağırma araçları, çoğu araç için 60 kW'lık şarj cihazının 30 dakikadan kısa sürede 100 km'lik menzil ekleme yeteneğinden yararlanır. Duvara montaj, depo zemininin araç hareketi için temiz kalmasını sağlar.
Perakende ve Konaklama:Oteller, alışveriş merkezleri ve restoranlar, otopark tesislerinde hızlı şarj olanağı sunarak elektrikli araç kullanan müşterilerin ilgisini çekebilir. İnce tasarım, bina estetiğiyle iyi bir şekilde bütünleşir.
Halka Açık Otoparklar:Belediye ve özel otopark operatörleri, duvarlar ve sütunlar boyunca birden fazla duvara monte ünite yerleştirerek metrekare başına şarj noktası sayısını maksimuma çıkarabilir.

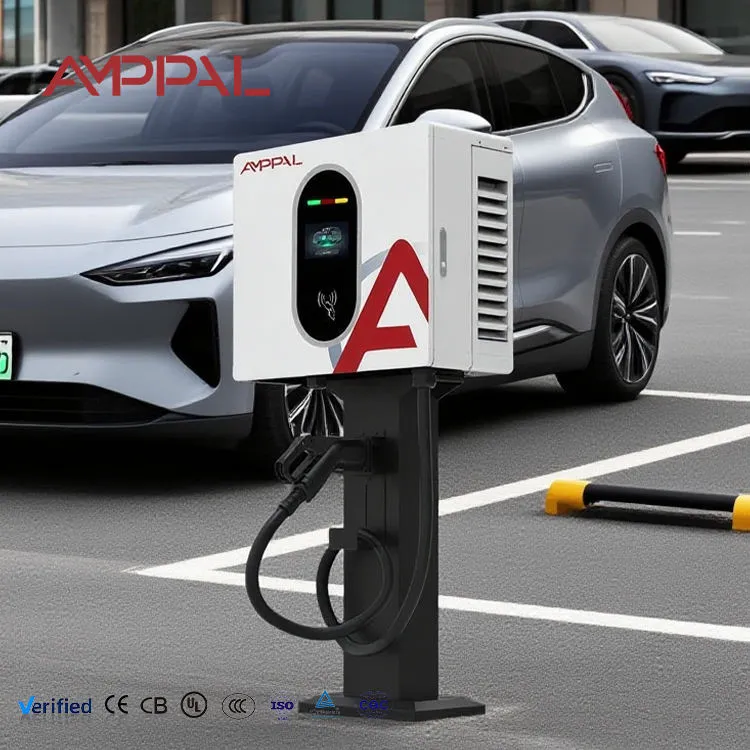

Araba Bayileri ve Servis Merkezleri:Teknisyenler, teslimat öncesi denetimler ve servis randevuları sırasında özel bir şarj yuvasına ihtiyaç duymadan araçları hızlı bir şekilde şarj edebilir.

AMPPAL'in duvara monte DC şarj cihazları aynı zamanda mevcut park yapılarının yenilenmesi için de uygundur. Zemin kazısı veya kaide montajı gerekmediği için kurulum günler yerine birkaç saat içinde tamamlanabilir. Şarj cihazları, bir metrede 60 dB'in altındaki gürültü seviyeleriyle sessiz çalışır ve bu da onları gürültüye duyarlı konut ve ofis ortamları için kabul edilebilir kılar.

Sıkça Sorulan Sorular

S: AMPPAL duvara monte DC şarj cihazı için tipik kurulum yüksekliği ve duvar yükü gereksinimi nedir?

C: Şarj cihazı ekranı ve konnektör kılıfı için önerilen montaj yüksekliği bitmiş zeminden 1,2 m ila 1,5 m arasındadır. Bu seri, farklı boylardaki kullanıcılar için rahat erişim sağlar. Duvar yapısı, şarj cihazı ağırlığının en az dört katını destekleyebilmelidir; bu, 35 kg WDC-20 modeli için minimum 140 kg ve 55 kg WDC-60 modeli için 220 kg minimum yük kapasitesi anlamına gelir. Beton veya sağlam tuğla duvarlar idealdir. İçi boş blok veya alçıpan kurulumlarında, yükü birden fazla saplamaya dağıtmak için çelik bir destek plakası kullanılmalıdır. AMPPAL, kurulum kılavuzunda bir montaj şablonu ve önerilen ankraj spesifikasyonlarını sağlar.

S: AMPPAL duvara monte DC şarj cihazları dış mekana monte edilebilir mi?

C: Evet. Tüm AMPPAL duvara monte DC şarj cihazları, IP54 veya IP55 giriş koruma sınıfına sahiptir; bu, bunların her yönden toz ve su jetlerine karşı korunduğu anlamına gelir. Muhafazalar korozyona dayanıklı alüminyum alaşımdan yapılmıştır ve -30°C ile +55°C arasındaki sıcaklıklarda çalışmak üzere test edilmiştir. Dış mekan kurulumlarında, şarj cihazını doğrudan güneş ışığından ve şiddetli yağmurdan korumak için küçük bir koruyucu gölgelik veya çatı çıkıntısı önerilir; ancak ünite doğrudan maruz kalmaya dayanabilir. Konektör kılıfı su birikmesini önleyecek şekilde tasarlanmıştır ve tüm dış contalar bozulmayı önlemek için UV ışınlarına dayanıklı hale getirilmiştir. Şarj cihazı yüksek oranda tuza maruz kalan bir kıyı bölgesine kurulursa AMPPAL, ek korozyon koruması için isteğe bağlı deniz sınıfı bir kaplama sunar.

S: AMPPAL duvara monte DC şarj cihazlarıyla hangi şarj konnektörleri uyumludur?

C: AMPPAL duvara monte DC şarj cihazları en yaygın üç DC hızlı şarj konektörü standardını destekler: CCS2 (Kombine Şarj Sistemi Tip 2), CHAdeMO ve GB/T. Her şarj cihazı, modele ve bölgesel gereksinimlere bağlı olarak bir veya iki konektörle yapılandırılabilir. CCS2 konektörü Avrupa ve Kuzey Amerika pazarları için standarttır; CHAdeMO ise Japon ve bazı eski EV modelleri tarafından yaygın olarak kullanılmaktadır. Çin pazarı için GB/T gereklidir. 20 kW ve 30 kW modeller genellikle tek bir konnektöre sahipken, 40 kW ve 60 kW modeller, gücün dinamik olarak aralarında paylaşıldığı iki aracın eş zamanlı şarj edilmesi için çift konnektörle sipariş edilebilir. AMPPAL, uzun süreli yüksek akım oturumları sırasında güvenli çalışma sıcaklıklarını korumak için 60 kW çift konnektörlü versiyonda sıvı soğutmalı kablolar kullanır.

S: AMPPAL duvara monte DC şarj cihazlarında dinamik yük dengeleme nasıl çalışır?

C: Dinamik yük dengeleme, aynı elektrik hizmetindeki birden fazla AMPPAL şarj cihazının, sahanın maksimum talep sınırını aşmadan mevcut kapasiteyi paylaşmasına olanak tanıyan yerleşik bir özelliktir. Bir ana ünite veya harici enerji ölçer, binanın veya şarj grubunun toplam akım çekişini izler. Toplam yük yapılandırılan sınıra yaklaştığında şarj cihazları, sistemi güvenli sınırlar içinde tutmak için çıkış gücünü otomatik olarak azaltır. Örneğin, bir tesiste 100 A servis ve iki adet 60 kW şarj cihazı varsa yük dengeleme sistemi, her ikisi de aktifken her şarj cihazını 30 kW ile sınırlayabilir, ancak tek bir şarj cihazının diğeri boştayken 60 kW'ın tamamını kullanmasına izin verebilir. Bu akıllı tahsis, devre kesicinin atmasını önler, şebekeden gelen yoğun talep ücretlerini azaltır ve maliyetli elektrik yükseltmeleri olmadan mevcut altyapıya daha fazla şarj cihazının kurulmasına olanak tanır. Yük dengeleme parametreleri AMPPAL bulut portalı aracılığıyla veya şarj cihazının bakım arayüzü aracılığıyla yerel olarak yapılandırılabilir.

S: Filo yönetimi entegrasyonu için hangi iletişim protokolleri destekleniyor?

C: AMPPAL duvara monte DC şarj cihazları, EV şarj cihazları ile merkezi yönetim sistemleri arasında açık iletişim için endüstri standardı olan OCPP 1.6J'yi destekler. Bu, lojistik şirketleri, araç çağırma hizmetleri ve belediye toplu taşıma operatörleri tarafından kullanılanlar gibi üçüncü taraf filo yönetimi platformlarıyla kusursuz entegrasyona olanak tanır. Ayrıca şarj cihazları, yerel bina yönetim sistemi entegrasyonu için Modbus TCP'yi ve hafif IoT veri akışı için MQTT'yi destekler. AMPPAL bulut platformu, sürücü kimlik doğrulaması, araçtan şarj cihazına atama ve maliyet merkezine göre enerji kullanımı raporlaması gibi filoya özgü ihtiyaçlar için özel yazılım geliştirmeye olanak tanıyan bir RESTful API sağlar. Tüm iletişim kanalları TLS şifrelemeyle korunur ve şarj cihazının donanım yazılımı, desteklenen ağ arayüzlerinden herhangi biri üzerinden uzaktan güncellenebilir. Karışık şarj cihazı markalarına sahip filolar için OCPP uyumluluğu, AMPPAL ünitesinin özel bir kilitleme olmaksızın evrensel bir şarj yönetimi sistemi tarafından kontrol edilebilmesini sağlar.

S: AMPPAL duvara monte DC şarj cihazları ne sıklıkla bakım gerektirir?

C: AMPPAL duvara monte DC şarj cihazları minimum rutin bakım için tasarlanmıştır. Tamamen yalıtılmış muhafaza ve temassız dahili bileşenler, periyodik temizlik veya parça değiştirme ihtiyacını azaltır. Önerilen bakım aralıkları şu şekildedir: her 6 ayda bir, muhafazayı, konektörü ve kabloyu aşınma veya fiziksel hasar belirtileri açısından görsel olarak inceleyin; her 12 ayda bir bakım kılavuzuna göre tüm elektrik bağlantılarını ve tork değerlerini kontrol edin; Her 24 ayda bir, basınçlı hava soğutmalı modellerdeki hava filtresini değiştirin (filtre kullanıcı tarafından değiştirilebilir ve değiştirilmesi beş dakikadan az sürer). 40 kW ve 60 kW modellerdeki dahili güç modülleri çalışırken değiştirilebilir, böylece bir modül arızalanırsa şarj cihazının tamamını kapatmadan değiştirilebilir. AMPPAL, tüm duvara monte DC şarj cihazlarında standart 3 yıllık garanti sunar ve isteğe bağlı olarak 7 yıla kadar uzatılmış garanti paketleri sunar. Bulut platformu aynı zamanda dahili sensör verilerine dayalı olarak tahmine dayalı bakım uyarıları da sağlayarak operatörlerin potansiyel sorunları kesintiye neden olmadan önce ele almalarına olanak tanır.
