Fabrika Enerji Yönetimi için 130kW Endüstriyel Akü Enerji Depolama Sistemi

Bu Sistem Ne İşe Yarar?

Çoğu ticari elektrik faturasında iki ayrı ücret bulunur: tükettiğiniz enerji ve fatura dönemindeki en yüksek yarım saatlik çekiminiz tarafından belirlenen talep ücreti. Temmuz ayındaki kötü bir öğleden sonra, tüm ay için talep ücretini belirleyebilir. Fabrika Enerji Yönetimine yönelik 130kW Endüstriyel Batarya Enerji Depolama Sisteminin çözmek için tasarlandığı sorun budur.

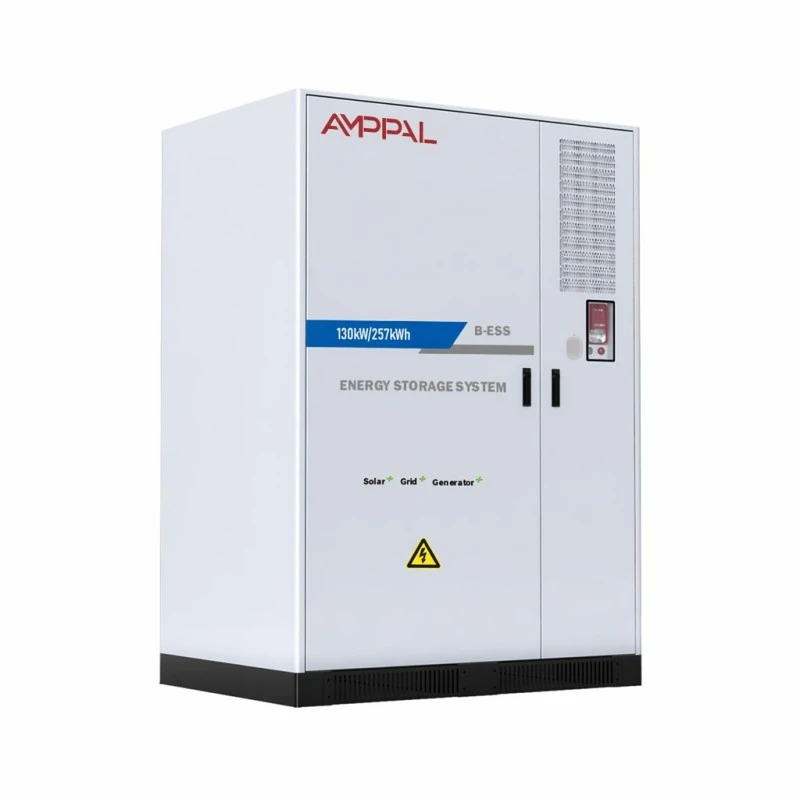

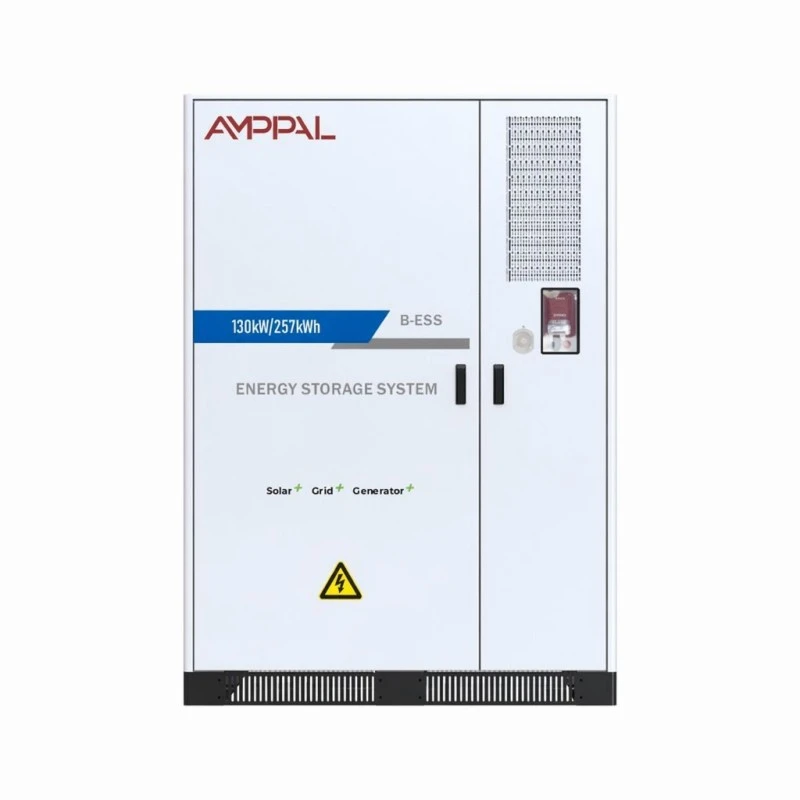

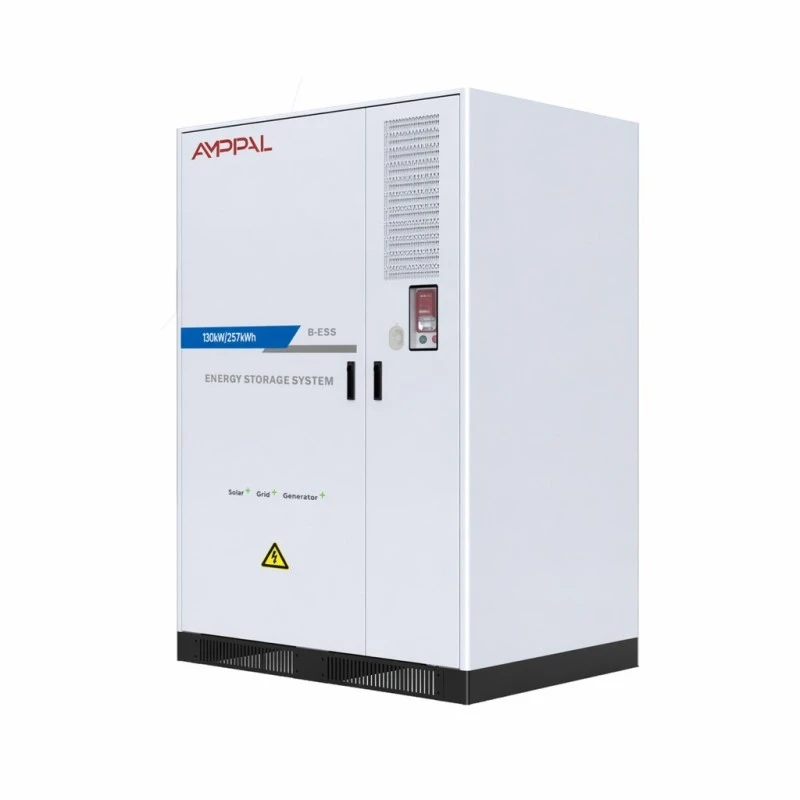

AF 130kW/257kWh kabini, tarifeler düşük olduğunda veya güneş enerjisi diziniz fazlalık ürettiğinde şarj olur ve yük, talep tavanınıza yaklaştığında binaya deşarj olur. 0,5°C'de yaklaşık iki saat boyunca 130 kW güç üretebilir; bu, tipik bir endüstriyel zirve penceresini kapsayacak kadar uzun bir süredir.

Şebeke üzerinde ve şebeke dışında çalışır, dolayısıyla aynı varlık bir kesinti sırasında da sizi korur. Elektrik kesintisinin üretimi durdurduğu tesisler için bu ikinci işlev genellikle tek başına satın alma işlemini haklı çıkarır.

Geri Ödemeyi Etkileyen Spesifikasyon Seçimleri

1P256S dizisindeki LFP 3,2V/314Ah hücreleri: geniş formatlı hücreler daha az bağlantı anlamına gelir ve daha az bağlantı, sekiz yıllık hizmet ömrü boyunca daha az arıza noktası anlamına gelir.

>0,5°C ve 25°C'de %80 enerji tutma ile 8000 döngü: iş günü başına bir döngü, bu yirmi yıllık nominal ömrün üzerindedir, dolayısıyla döngü nadiren sınırlayıcı faktördür.

Nominal güçte THDi %3'ün altında: binanızın diğer ekipmanı, aküyü barındırdığı için harmonik cezası ödemez.

Güç faktörü tam -1 ila 1 aralığı boyunca ayarlanabilir; bu, sistemin ölü bir varlık olarak durmak yerine boştayken saha güç faktörünü düzeltmesine olanak tanır.

Hem PACK hem de kabin seviyesinde ikili yangın koruması (aerosol artı perflorohekzanon). Sigortacılar giderek artan bir şekilde ticari tesislerde iki aşamalı engelleme talep ediyor.

Pasif soğutma yerine akıllı iklimlendirme: hücre sıcaklığı dizi boyunca eşit kalır; bu aslında 8000 döngüye ulaşıp ulaşmadığınızı belirler.

Teknik Özellikler

Sayıların İşe Yaradığı Siteler

Motorların ağır şekilde çalıştırıldığı üretim tesisleri: Kısa zirvelerden kaynaklanan talep ücretleri, depolama için en açık geri ödeme durumudur.

Öğleden sonra yüksek HVAC yüküne sahip ticari binalar: Gece boyunca ucuz tarifeyle şarj edin, soğutmanın zirve yaptığı dönemde deşarj yapın.

Çatı üstü güneş enerjisi ve ihracat limitleri mevcut olan alanlar: fazla üretimi kısmak veya düşük garanti oranlarıyla ihraç etmek yerine depolayın.

Dizel yedeklemeyi çalıştıran tesisler: EMS, PV'yi, aküyü ve jeneratörü koordine eder, jeneratörün çalışma saatlerini ve yakıt tüketimini azaltır.

EV şarj depoları: Şebeke bağlantısını tamponlayın, böylece bir şarj cihazı bankası maliyetli bir tedarik yükseltmesini zorlamaz.

Zirve Tıraş Gerçekte Nasıl Çalışır?

EMS saha ölçüm cihazını sürekli olarak izler. Genellikle taahhütlü kapasitenizin hemen altında bir talep eşiği belirlersiniz ve ölçülen yük aksi takdirde bu eşiği aştığında sistem deşarj olur. Yanıt, motor çalıştırmalarını ve benzeri kısa tepe noktalarını yakalayacak kadar hızlıdır.

Yeniden şarj etme fırsatçı olmaktan ziyade planlıdır. Kontrolör tarife takviminize bakar ve pili yoğun olmayan saatlerde veya PV dizisi binanın tükettiğinden daha fazlasını üretiyorsa daha erken doldurur.

Şebekeden bağımsız modda, isteğe bağlı STS, şebeke arızalandığında sahayı akü beslemesine aktarır. Standart kapasite 240-500 kW'tır ve daha büyük üniteler mevcuttur ve aktarım, BT ekipmanı ve kontrol sistemlerinin yeniden başlatılması yerine çalışır durumda kalmasını sağlayacak kadar hızlıdır.

Güvenlik Mühendisliği ve Sertifikasyonu

Pil paketleri CE ve RoHS sertifikalıdır; Sistemin tamamı nakliye ve saha onayı için UN38.3 ve MSDS belgelerini taşır.

İki aşamalı yangın söndürme: Aerosol paket seviyesinde etki gösterirken perflorohekzanon kabin hacmini koruyarak iki farklı arıza ölçeğine hitap eder.

Elektrik bölmesi pil bölmesinden ayrılmış IP54 muhafaza, böylece birindeki termal olay diğerine yayılmaz.

Her paket, montajdan önce kapasite derecesine göre sınıflandırılır ve iç dirençleri eşleştirilir. 256 serisi dizideki uyumsuz hücreler erken kapasite kaybının klasik nedenidir.

Montajı yapılan sistemlerin %100'ünde izolasyon ve dielektrik testleri yapılır ve sonuçlar seri numarasına göre kaydedilir.

Çalışma zarfı, 0°C ila +50°C arasında ve yoğuşmasız %95'e kadar nem oranında doğrulanmıştır.

Yueqing Tesisimizde Oluşturma Sırası

1. Hücre alımı — her partiden tedarikçinin beyan ettiği değerlere göre kapasite ve iç direnç açısından numune alınır.

2. Hücre sınıflandırması ve eşleştirme — Hücreler, her bir dizi dar bir performans bandından oluşturulacak şekilde sıralanır.

3. PACK montajı — bara kaynağı, BMS kablolaması ve paket düzeyinde yalıtım testi.

4. Kabin imalatı - sac kesilmiş, şekillendirilmiş ve kaynaklanmış, daha sonra ön işleme tabi tutulmuş ve toz boya ile kaplanmıştır.

5. Entegrasyon — paketler, PCS, klima, yangın söndürme ve EMS kabine monte edilmiş ve kablolanmıştır.

6. Devreye alma testi — hücre düzeyinde sıcaklık ve voltaj kaydıyla 0,5°C'de tam şarj ve deşarj.

7. Şebeke simülasyonu — programlanabilir bir AC kaynağına göre doğrulanmış şebeke içi ve şebeke dışı transfer.

8. Paketleme - güçlendirilmiş bir palete sabitlenmiş kabin, şok göstergeleri takılmış ve daha sonra deniz taşımacılığı için kasaya yerleştirilmiştir.

130kW/257kWh Doğru Boyut mu?

Boyutlandırma bina alanınıza değil yük profilinize göre yapılır. On iki aylık yarım saatlik ölçüm verilerini alın ve zirvelerinizin şekline bakın: taban çizgisinin ne kadar üstünde ve ne kadar süreyle. 130kW/257kWh'lik bir sistem, yaklaşık iki saate kadar süren 130kW'a kadar olan zirveleri kapsar.

Zirveleriniz daha kısa ama daha yüksekse (örneğin yirmi dakika boyunca 250kW) daha fazla güce ve daha az enerjiye ihtiyacınız vardır ve farklı bir konfigürasyon daha iyi uyum sağlar. Bütün gün çalışırlarsa, bu sistem erken deşarj olur ve öğleden sonra sizi açıkta bırakır.

Tarife konusunda da dürüst olun. Talep ücretlerinin düşük olduğu veya hiç olmadığı durumlarda, zirve tıraşlama tek başına nadiren makul bir süre içinde kendini amorti eder. Bu durumda iş gerekçesi yedek değerden veya güneş enerjisinin öz tüketiminden gelmelidir ve bunu siz taahhütte bulunmadan önce belirlemeyi tercih ederiz.

Diğer Tedarikçilerle Neler Karşılaştırılmalı?

Belirtilen tutma eşiğiyle birlikte 0,5C'deki döngü ömrünü isteyin. Sıcaklık, hız ve tutma yüzdesi olmadan bir döngü rakamının anlamı yoktur.

Yalnızca dolap düzeyinde değil, paket düzeyinde hangi yangın korumasının dahil olduğunu sorun. Birçok alıntı yalnızca birini kapsar.

Belirtilen verimliliğin sistem seviyesinde gidiş-dönüş mü yoksa yalnızca DC tarafında mı olduğunu sorun. Bizimki, tüm sistem genelinde ölçüldüğünde 0,5°C'de maksimum %88'dir.

EMS'nin mevcut PV invertörler ve jeneratörlerle entegrasyonu hakkında bilgi alın; uyumsuz bir EMS'nin daha sonra yenilenmesi, kontrolörün kendisinden daha pahalıya mal olur.

Ticari şartlar: Standart konfigürasyonlar için üretim 25-35 iş günü, 5 yıl garanti, sipariş üzerine uzatılmış kapsam mevcuttur.

2800 kg'lık bir Kabinin Nakliyesi

Kabin 1550 × 1268,5 × 2185 mm boyutlarında ve 2800 kg ağırlığında olduğundan, forklift veya vinçle erişilebilen kaldırma noktalarına sahip, güçlendirilmiş çelik çerçeveli bir palet üzerinde tek bir ünite olarak gönderilir.

İki dolap 20 metrelik bir konteynere sığar; beş ila altı, desteğe bağlı olarak 40 fit yüksekliğindeki bir küp için uygundur. Piller, deniz taşımacılığına yönelik UN3480 tehlikeli madde olarak sınıflandırılır; beyanı biz hallederiz ve UN38.3 test raporu ve MSDS, evraklarla birlikte gönderilir.

Şartlar FOB Ningbo veya Şanghay'dır ve CIF mevcuttur. Bu ağırlık ve sınıflandırmada hava taşımacılığı pratik değildir. Genel kargoyla karşılaştırıldığında genellikle seyir programına bir hafta ekleyen tehlikeli madde rezervasyonu için ek süre tanıyın.

Garanti ve Uzun Süreli Hizmet

Batarya paketlerini, PCS'yi, EMS'yi, termal yönetimi ve yangın söndürmeyi komple bir sistem olarak kapsayan beş yıllık garanti.

İsteğe bağlı 4G ile CAN, Ethernet veya RS485 üzerinden uzaktan izleme. Hücre düzeyindeki verileri okuyabilir ve zayıf bir modülü, sistem kapasitesini etkilemeden önce tespit edebiliriz.

Yıllık servis ziyareti önerilir: hava filtresi değişimi, yangın söndürme incelemesi, terminal tork kontrolü ve kapasite doğrulaması.

Yedek paketler stokta tutulur ve 5-7 iş günü içinde gönderilir; Arızalı tek bir paket, tüm kabini çevrimdışına almadan değiştirilebilir.

Sekiz veya on yıla kadar uzatılmış garanti, sipariş sırasında beklenen bisiklet profilinize göre fiyatlandırılarak mevcuttur.

Kurulum ve Çalıştırma Hataları

Yanlış: Kabini boşluksuz bir duvara yerleştirmek. Sağ: Kılavuzdaki havalandırma açıklıklarına uyun. Hava soğutmalı sistemler, ısıyı çevredeki havaya yansıtır ve bunun için alana ihtiyaç duyar.

Yanlış: Talep eşiğini tek bir aylık faturaya göre ayarlamak. Doğru: On iki aylık aralık verilerini kullanın. Operatörlerin dikkatini çeken şey mevsimsel zirvelerdir.

Yanlış: Bir kesinti sırasında pilin tüm alanı kapladığını varsayıyoruz. Doğru: kritik yük devrenizi bilinçli olarak boyutlandırın. 130 kW önemli bir güçtür ancak sınırsız değildir.

Yanlış: Maliyetten tasarruf etmek için yıllık filtre değişimini atlamak. Sağda: kısıtlı hava akışı hücre sıcaklığını yükseltir ve yüksek sıcaklık kapasite kaybına giden en hızlı yoldur.

Yanlış: Sel riskinin olduğu yere kurulum. Sağ: IP54, durgun suya değil toza ve sıçramaya karşı koruma sağlar. Alanın su baskını geçmişi varsa kaideyi yükseltin.

Hangi Operatörler Rapor Ediyor

Türkiye'nin Bursa kentindeki bir tekstil fabrikası, tezgah motorlarının çalıştırılmasından kaynaklanan talep masraflarını yönetmek için 2025'in başlarında bu sistemlerden birini devreye aldı. Elektrik mühendisleri, ilk fatura ayında talep zirvesinin yaklaşık 90kW düştüğünü bildirdi ve yük düzeni için eşik doğru şekilde ayarlanmadan önce EMS'nin birkaç hafta ayarlama çalışması yaptığını kaydetti.

Nairobi'deki bir soğuk hava deposu operatörü, sistemi öncelikli olarak yoğun trafiğin azaltılmasından ziyade yedekleme amacıyla satın aldı. Geri bildirimleri pratikti: Daha önce bir jeneratörün birkaç dakika içinde başlatılması anlamına gelen şebeke kesintileri artık fark edilmiyor, ancak uzun bir kesintiden sonra bizden düşük SOC alarm eşiğini yukarıya ayarlamamızı istediler.

Kazakistan'da bir ofis kompleksinde iki dolap çalıştıran ticari bir ev sahibi, beklemedikleri bir şekilde bitişikteki otoparktan duyulabilen klima gürültüsü hakkında yorum yaptı. Üniteyi değiştirmek yerine önerilen bir akustik ekran düzeni sağladık.

Sıkça Sorulan Sorular

S: 130kW'ı ne kadar süreyle sağlayabilir?

C: 0,5°C'de tam şarjdan yaklaşık iki saat sonra, belirtilen deşarj derinliğinde 257kWh kullanılabilir.

S: Izgara olmadan çalışır mı?

C: Evet, isteğe bağlı STS ile şebekeden bağımsız modda. Standart transfer kapasitesi 240-500kW'tır; daha büyük özelleştirilebilir.

S: Gerçek gidiş-dönüş verimliliği nedir?

A: Dönüşüm ve yardımcı yükler dahil olmak üzere sistem seviyesinde ölçülen 0,5°C'de maksimum %88.

S: Doğrudan güneş enerjisinden şarj edilebilir mi?

C: Evet, PV'yi, aküyü, şebekeyi ve jeneratörü koordine eden EMS aracılığıyla.

S: Piller ne kadar dayanır?

C: 0,5°C ve 25°C'de en az %80 tutma oranıyla 8000'den fazla döngü. Daha yüksek ortam sıcaklıkları bu süreyi kısaltır.

S: Hangi sertifikaları taşıyor?

C: Paket düzeyinde CE ve RoHS, komple ekipman için UN38.3 ve MSDS.

S: Hangi bakıma ihtiyacı var?

C: Yıllık filtre değişimi, yangın söndürme kontrolü, tork doğrulaması ve kapasite testi. Kabine başına yaklaşık yarım gün.

S: kurşun zamanı nedir?

A: standart konfigürasyonlar için 25-35 iş günü; özel EMS entegrasyonu veya standart dışı voltajlar daha uzun sürer.
