Ticari ve Güneş Enerjisi Uygulamaları için 20–50 kW Hepsi Bir Arada Pil Enerji Depolama Sistemi

Üç Tedarik Listesi Yerine Tek Kabine

A solar-plus-storage project normally means three vendors: a PV inverter, a battery rack and a controller that speaks to both. Each has its own warranty, its own commissioning engineer and its own blame game when the system underperforms. This 20–50kW All-in-One Battery Energy Storage System for Commercial and Solar Applications collapses all three into a single delivery.

İnvertör aşaması, 2/4 MPPT izleyicileri üzerinden çatı dizinizden 26kW'a kadar DC (30kW modelde 39kW, 50kW modelde 65kW) kabul eder, böylece pil, ayrı bir hibrit invertör veya ek dizi kutusu olmadan güneş enerjisinden şarj edilir.

İçerisinde beş adet 10,24kWh'lik paketten oluşturulmuş 51,2kWh'lik bir LFP pili ve ayrıca öz tüketimi, kullanım zamanı değişimini ve şebeke yedeklemesini aynı ekrandan çalıştıran yerel kontrol mantığı bulunur. Yalnızca güneş enerjisinin kendi kendine kullanılması ve kesinti koruması isteyen bir site için bu, siparişten ihracata kadar olan en kısa yoldur.

Güneş Enerjisi Giriş Derecelendirmesi Neden Önemlidir?

20kW modeldeki 26kW maksimum PV girişi, dizinin invertör değerini aşmasına olanak tanır; MPPT gündüz verimini kesmek yerine fazlalığı sıkıştırıyor.

2/4 MPPT yolları: standart olarak iki izleyici, çatınızın farklı azimutlara baktığı dört adet; gölgeli taraf diğerini durdurmaz.

Nominal şebeke voltajı 50/60Hz ±5Hz toleransla 380V AC'dir, dolayısıyla aynı kabin fabrika versiyonu olmadan 50Hz ve 60Hz pazarlarına hizmet eder.

%97 maksimum verimlilik ve %90 deşarj derinliğinde, dönüşümde kaybolmak yerine her güneş enerjisi kilovat saatinden daha fazlası yüke ulaşır.

CAN/RS485/WiFi üzerinden iletişim, ayrı bir ağ geçidi satın almadan yerel izlemeyi, invertör anlaşmalarını ve uzaktan okumaları kapsar.

AC alt girişi, üç fazlı dört telli (3L+N+PE), kablo yönlendirmesini kaidenin içinde tutar ve ana panoya olan mesafeyi kısaltır.

Teknik Özellikler

20-50 kW'lık bir Kabinetin Kazandığı Yer

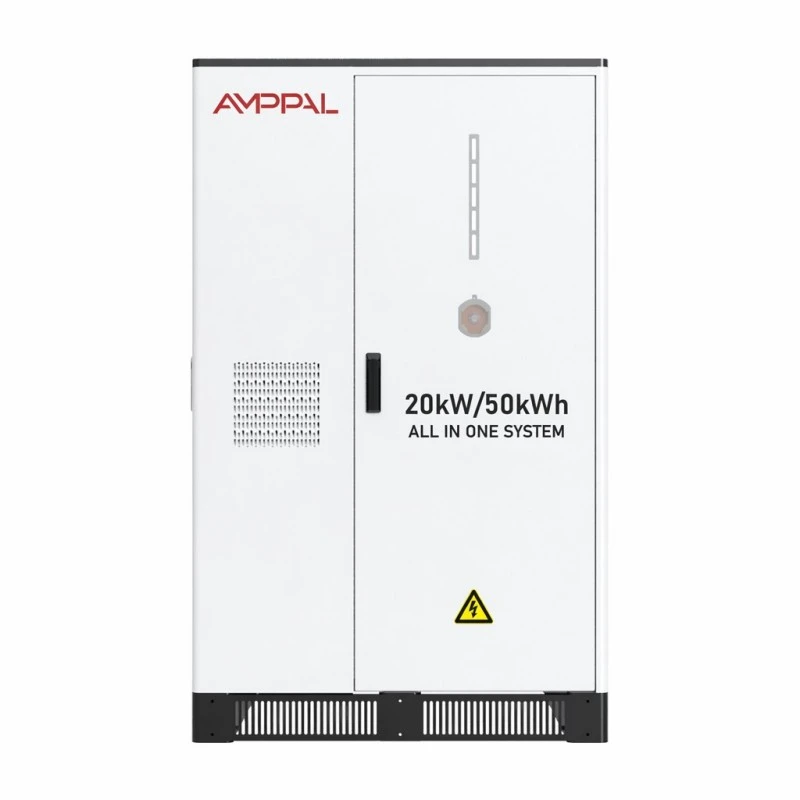

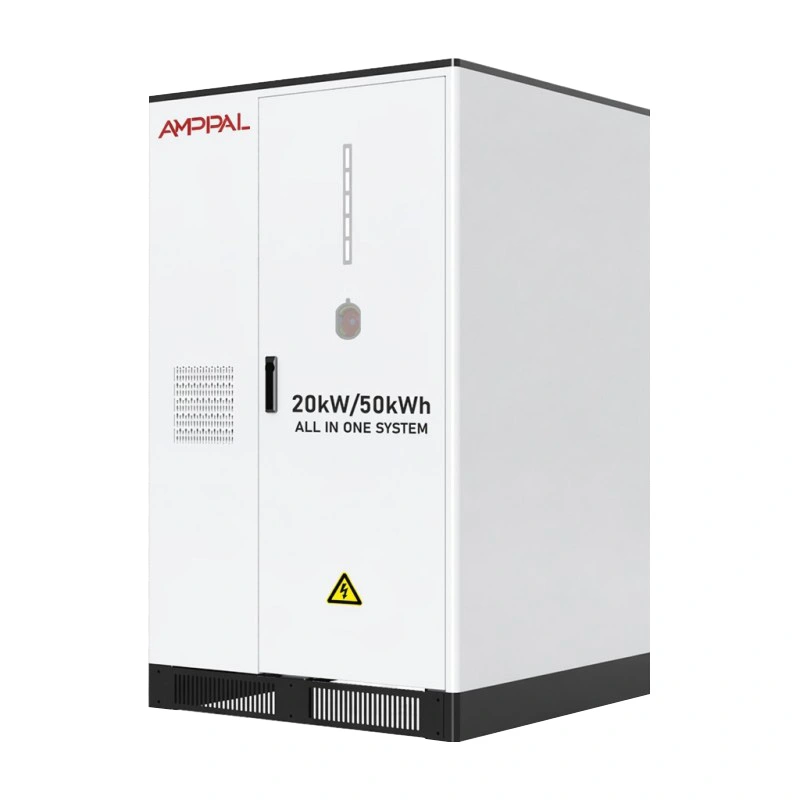

Çatı üstü güneş enerjisi ve öğleden sonra üretimi zirveye ulaşan küçük fabrikalar: 20kW/51,2kWh modeli, yaklaşık iki buçuk saatlik 20kW'lık talep artışını karşılıyor.

Kullanım süresi tarifesine göre klima çalıştıran oteller ve misafirhaneler: gece boyunca şarj edin, soğutma penceresinden boşaltın.

Aralıklı şebeke kalitesine sahip tarımsal işleme sahaları — kabin, harici EMS yazılımı olmadan yerel kontroldeki voltaj düşüşlerini giderir.

Yer kiralayan perakende zincirleri ve atölyeler: Bir kabinin özel bir akü odasına ihtiyacı yoktur, yalnızca düz bir beton yastık ve kablo erişimi gerekir.

Mütevazı şarj yüklerine sahip EV ön sahaları: Transformatörü yükseltmeden 2-4 yavaş şarj cihazını zayıf bir şebeke bağlantısından uzaklaştırın.

Hibrit Topoloji Bir Gün Nasıl Çalışır?

Sabah MPPT izleyicileri güneş enerjisini ilk olarak bina yüküne besliyor. Fazlalık, programlanan SOC tavanına (tarife planınıza bağlı olarak genellikle %90-100) ulaşana kadar aküye gider.

Yük, güneş enerjisi artı aküyü aştığında, şebeke dengeyi sorunsuz bir şekilde karşılar; bir veri yolu üzerinden pazarlık yapan iki kutu değil, tek bir dönüşüm aşaması.

Geceleri, tarifenin en yoğun olduğu saatlerde pil boşalır ve EMS, şebeke yedeklemesi için bir kat SOC'si ayırır. Yerel denetleyici programı elinde tuttuğu için, kaybedilen bir internet bağlantısı, geçiş mantığını durdurmaz; yalnızca uzak kontrol panelini durdurur.

Güvenlik Dosyasının İçeriği

Yangından korunma, PACK düzeyinde aerosol ve yine kabin düzeyinde aerosoldür; termal bir olayın başlayabileceği iki farklı yeri hedefleyen iki bağımsız aşama.

LFP 3,2V/100Ah hücreleri, paket düzeyinde CE ve RoHS taşır ve tüm ekipman, gümrük ve sigortaya ilişkin UN38.3 ve MSDS belgeleriyle birlikte gönderilir.

Akıllı hava soğutması, beş paketi dar bir sıcaklık bandında tutar; fan eğrisi tüm gün tam hızda çalışmak yerine hücre sıcaklığını takip eder.

IP54 muhafaza, dış mekan kanopi konumlarına ve kapalı tesis odalarına uygundur; elektrik bölmesi kabin içindeki pil bölmesinden ayrılmıştır.

Döngü ömrü 0,5°C ve 25°C'de >6000 kez ve en az %80 enerji muhafazası olarak belirtilmektedir — iş günü başına bir tam döngü, eşiğe ulaşılmadan yaklaşık yirmi yıl öncedir.

Ortam penceresi 0-95%RH nem ve 2000 m rakımla 0°C ila +50°C'dir (yukarıda azaltılmıştır); ısıtılmayan bitki odalarının çoğu onun içinde bulunur.

Yueqing'de 850kg'lık Dolap Nasıl İnşa Edildi?

1. Hücre alımı — gelen LFP hücreleri, herhangi bir paket montajı başlamadan önce kapasite ve iç direnç açısından toplu olarak örneklenir.

2. Paket montajı — 102,4V/10,24kWh paketler, BMS paketi takılıyken kaynaklanmış, kablolanmış ve yalıtım testinden geçirilmiştir.

3. Kabin imalatı - çelik sac CNC ile kesilir, bükülür ve kaynaklanır, ardından ön işleme tabi tutulur ve şarj ürünleri için kullanılan aynı hat üzerinde toz kaplanır.

4. İnvertör entegrasyonu — PV aşaması, akü DC aşaması ve AC terminalleri, yerel denetleyiciyle tek bir veri yoluna bağlanır.

5. Yangın ve termal donanım – aerosol jeneratörleri, hava kanalları ve sıcaklık sensörleri kurulur ve işlevsel olarak kontrol edilir.

6. Hizmete alma işlemi — her kabin, paket düzeyinde voltaj ve sıcaklık kayıtlı olarak tam 0,5C şarj ve deşarjı tamamlar.

7. Şebeke simülasyonu — şebeke içi ve şebeke dışı geçişler, yayınlanmadan önce programlanabilir bir AC kaynağına göre doğrulanır.

8. Paketleme — kabin, şok göstergeli güçlendirilmiş bir palete cıvatalanır, sarılır ve konteyner yüklemesi için hazırlanır.

20, 30 ve 50kW Arasında Seçim

Modeli ortalamanızla değil, en kötü durum içe aktarmanızla eşleştirin. Faturanızı asıl etkileyen yarım saatlik talebi ölçün: 20kW'lık model aküden 20kW'a kadar yük taşır, 30kW'lık model 30kW ve 50kW'lık model 50kW'a kadar yük taşır. Enerji ise sırasıyla 51,2, 61,44 ve 107kWh'dir.

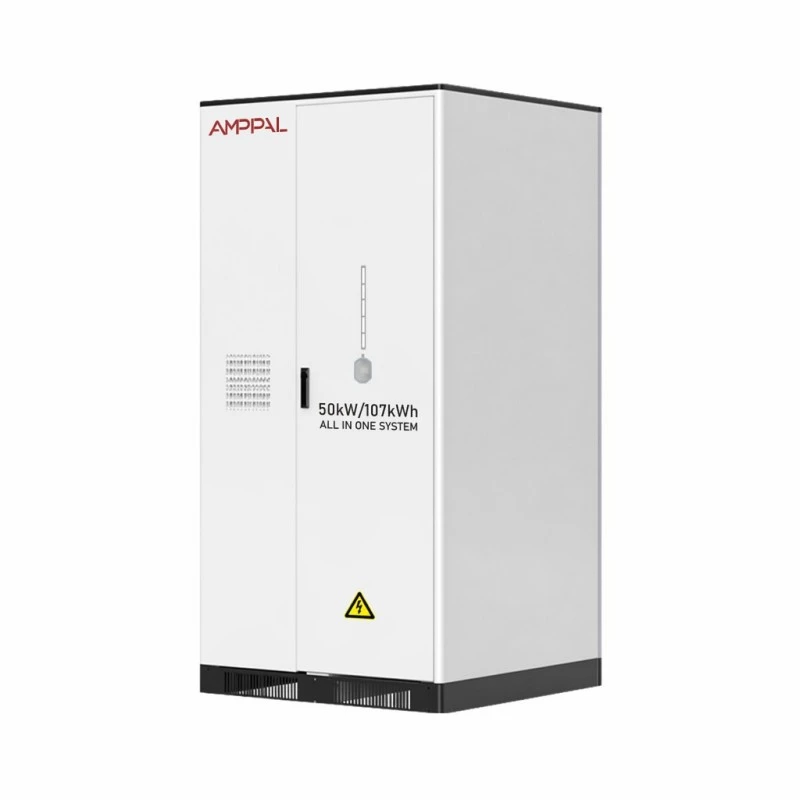

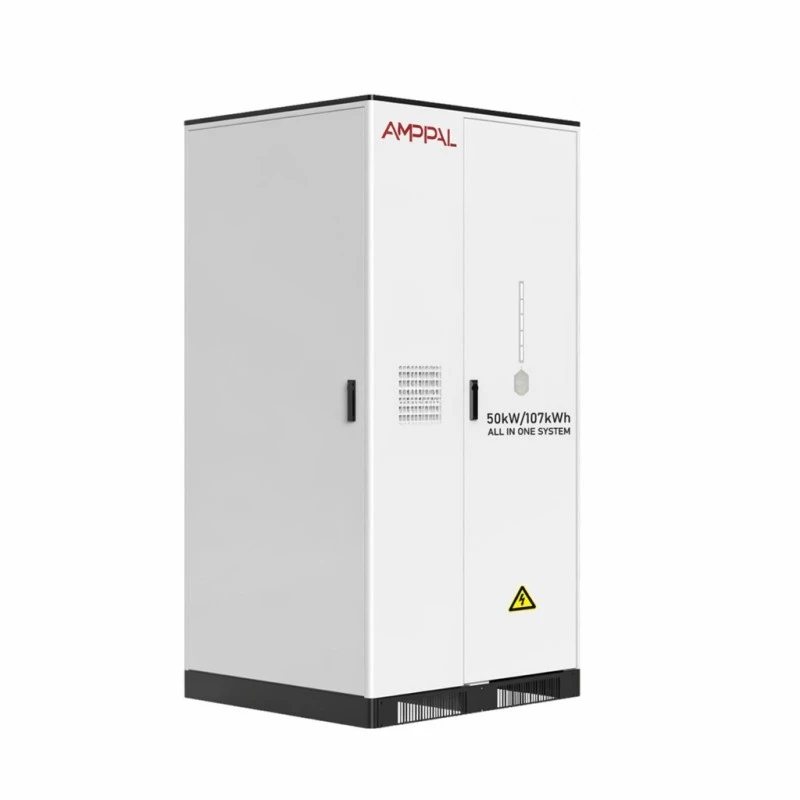

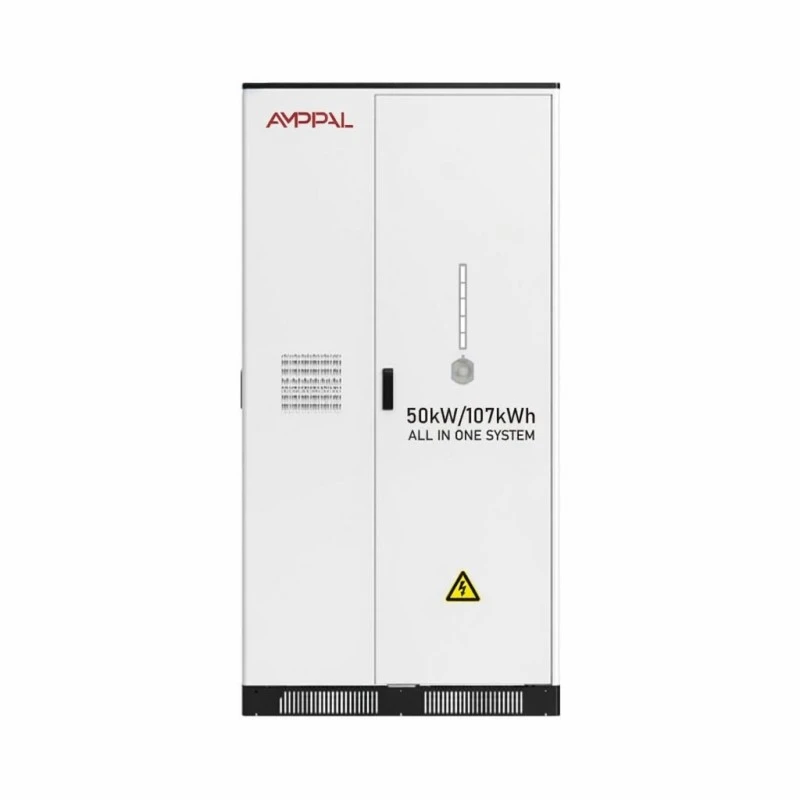

50kW'lık kabin fiziksel olarak farklıdır - 1100*1205*2200mm ve 1200kg'a karşı 1000*1106*1640mm ve 850kg daha küçük ikisi için - bu nedenle taahhütte bulunmadan önce kapı genişliklerinizi, zemin yüklemenizi ve vinç erişiminizi kontrol edin.

Sitenizde grid içe aktarma sorunu yoksa ve kullanım süresi yayılımı yoksa bu kabin muhtemelen yanlış harcamadır. Öz tüketim ve tarife değişikliği yoluyla kendini amorti ediyor; bunlar olmadan pil, park edilmiş bir varlıktır. Siparişinizi almadan önce bunu size söylerdik.

Tedarikçiler Arasında Teklifleri Karşılaştırma

Belirtilen verimliliğin sistem düzeyinde mi yoksa yalnızca invertörde mi olduğunu sorun. Bizimki, yardımcı yükler de dahil olmak üzere kabin sınırında ölçüldüğünde maksimum %97'dir.

Yangından korunmanın hem paket seviyesini hem de dolap seviyesini kapsayıp kapsamadığını sorun; kabin aerosolü ile yapılan bir teklif yalnızca paketleri korumasız bırakır.

MPPT giriş tavanının ne olduğunu sorun; yalnızca 15kW PV'yi kabul eden bir '20kW hibrit' sizi daha sonra ikinci bir invertör almaya zorlar.

EMS hakkında sorun: Yerel denetleyici bulut olmadan çalışabilir mi? Bizimki de öyle, bu da bağlantının kesintili olduğu pazarlarda önemli.

Ticari şartlar: Standart modeller için 25-35 iş günü, kabinin tamamı için beş yıllık garanti, değerlendirme siparişleri için bir ünitenin MOQ'u.

Tek Parça Dolap Nakliyesi

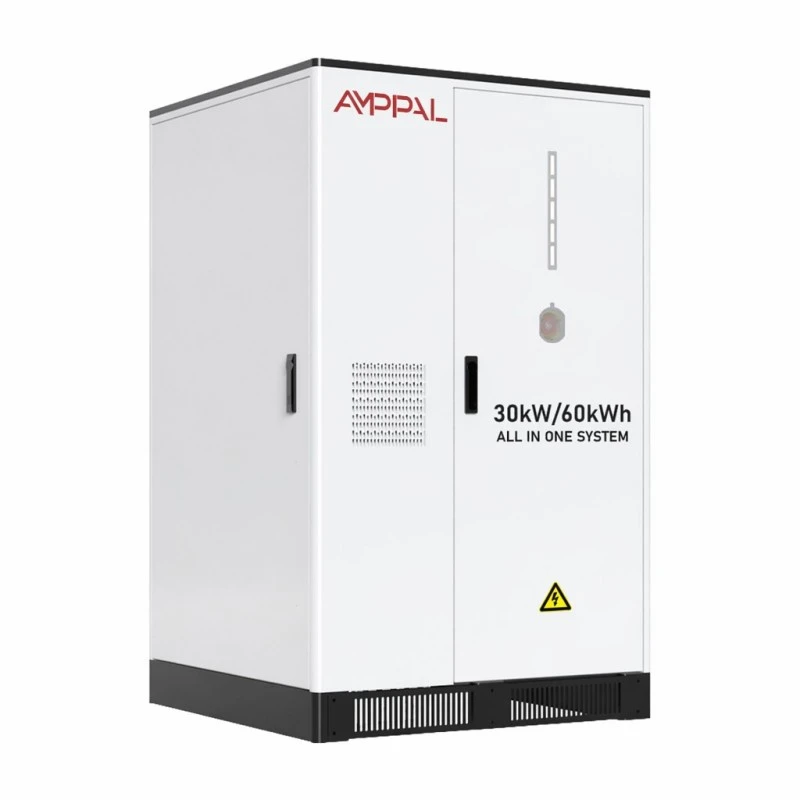

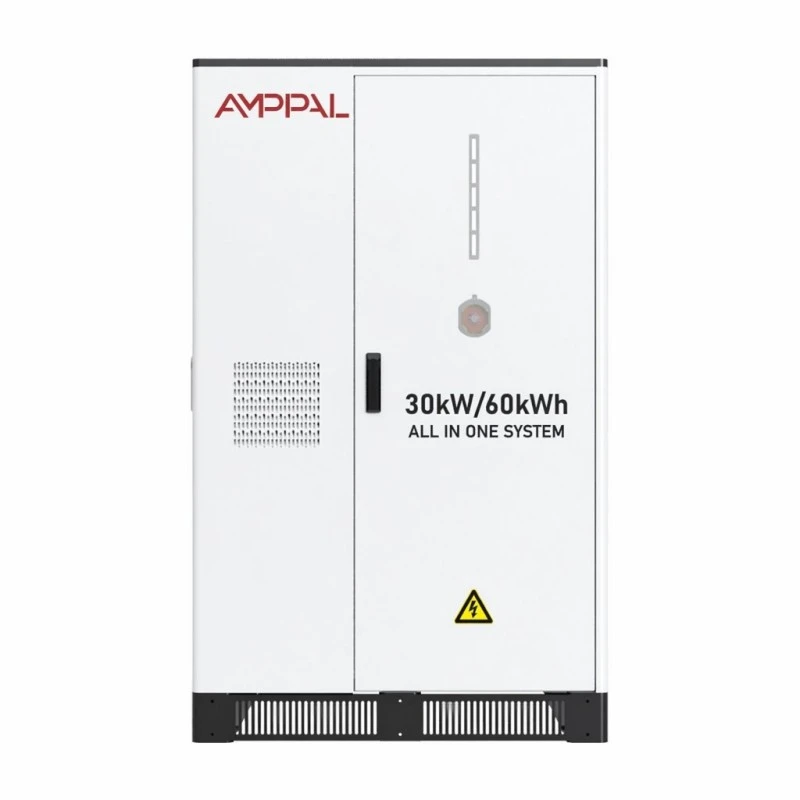

20kW ve 30kW modelleri 1000*1106*1640mm boyutlarında ve 850-950kg ağırlığındadır; 50kW modeli 1200kg'da 1100*1205*2200mm'dir. Her biri, varış yerinde bir arkadan kaldırıcı kamyona hazır, forklift cepleri bulunan güçlendirilmiş çelik bir palet üzerinde gönderilir.

One unit takes roughly a third of a 20-foot container; ikisi destekle rahatça uyum sağlar. Because the battery is installed, the shipment is classified UN3480 dangerous goods — we prepare the UN38.3 report and MSDS, and you should budget roughly one extra week for dangerous-goods booking at the port.

Şartlar standart olarak FOB Ningbo veya Şanghay'dır, istek üzerine CIF mevcuttur. Tek üniteli hava taşımacılığında ağırlık ve batarya sınıfı onu ekonomik olmaktan çıkarıyor; deniz veya kara taşımacılığı pratik yoldur.

Garanti, Bozulma ve Paket Değiştirme

Yalnızca akü değil, kabinin tamamı (paketler, invertör kademesi, termal fanlar ve yerel denetleyici) için beş yıllık garanti.

Kapasitenin normal 0,5°C döngü altında ilk beş yıl boyunca nominal enerjinin en az %80'ini tutması garanti edilir; bunun ötesindeki bozulmalar aynı koşullar kapsamındadır.

Paketler değiştirilebilir modüllerdir: Arızalı bir paket, tüm kabinin geri getirilmesine gerek kalmadan saatler içinde değiştirilir ve BMS yeniden başlatıldığında otomatik olarak yeniden dengelenir.

Yıllık servis, filtre temizliğini, terminal tork kontrolünü, fan incelemesini ve kapasite doğrulama çalışmasını kapsar; uzaktan teşhis sistemimiz önce zayıf bir paketi işaretleyebilir.

Yedek paketler ve kontrol panoları stokta tutulur ve 5-7 iş günü içinde gönderilir; Sekiz veya on yıla kadar uzatılmış garanti, sipariş anında fiyatlandırılır.

Tekrarlandığını Gördüğümüz Kurulum Hataları

Yanlış: 380V çıkışın tek fazlı ekipmanı doğrudan beslediğini varsayıyoruz. Sağda: Kabin üç fazlıdır; yükü L1/L2/L3'e bölün ve yerel yasalara göre nötr bağlı tutun.

Yanlış: ahşap bir zemine veya ince bir şap üzerine monte etmek. Sağda: 850-1200 kg'lık ağırlığın, nokta yüke uygun beton yastığa veya güçlendirilmiş zemine ihtiyacı vardır.

Yanlış: Karışık yönelimlerdeki PV dizilerini tam çıktı bekleyerek tek bir izleyicide çalıştırmak. Sağ: 4 yönlü MPPT yapılandırmasını kullanın ve her azimutun kendi izleyicisini atayın.

Yanlış: pili -20°C'nin altında saklamak veya +50°C'nin üzerinde şarj etmek. Sağ: -20°C ila +60°C arasındaki saklama sıcaklığı penceresine ve %0-95 RH çalışma nemine uyun.

Yanlış: alt kablo girişinin suya veya döküntüye gömülmesi. Sağ: Kaideyi açık tutun — AC alt girişi (3L+N+PE), rakor bölgesinin erişilebilir kaldığını varsayar.

Kurulumcular ve Sahipler Ne Rapor Ediyor?

Bangladeş'in Dhaka kentindeki bir giyim atölyesi, 2025'in başlarında 40kWp'lik bir çatının arkasına 30kW'lık bir model yerleştirdi. Tesis sahibi, dizel jeneratör çalışma saatlerinin günlükten ayda birkaç saate düştüğünü bildirdi ve kurulumcu, entegre MPPT'nin, ayrı ekipmanlara kıyasla işletmeye alma sürecinden bir hafta tasarruf ettiğini belirtti; ancak WiFi anteninin metal çatılı depoları için daha uzun bir bağlantıya sahip olmasını dilediler.

Bulgaristan'ın Sofya kentindeki bir süpermarket işletmecisi, gece/gündüz tarife farkı karşılığında 20kW'lık bir ünite işletiyor. Tesis yöneticileri, kabinenin aylık elektrik deltasının kabaca üçte birini ödediğini doğruladı ve bir şikayet ekledi: Bitişikteki depo odasından fan sesi duyuluyor, bu yüzden onu yükleme bölmesine taşıdılar.

Peru'nun Lima kentindeki bir maden tedarik deposu, tekrarlanan şebeke kesintilerinden sonra yedek olarak 50kW'lık modeli satın aldı. Elektrik mühendisleri, şebekeye bağlı/şebekesiz geçiş hızını övdü ancak daha yüksek sesli bir yerel alarm istedi; gece vardiyasında tek başına panel LED'inin gözden kaçırılması kolaydı.

Sıkça Sorulan Sorular

S: Şebeke olmadan tamamen güneş enerjisiyle şarj edilebilir mi?

C: Evet, şebekeden bağımsız modda; MPPT, şebekeyi yalnızca yedekleme amacıyla kullanarak, PV'yi aküye ve yüke yönlendirir.

S: 20 kW'lık model için tavan ne kadardır?

C: 20m2 iyi çatı başına yaklaşık 4kWp, yani 26kW PV girişi kabaca 130m2 panel demektir.

S: Şebeke kesintisi sırasında ne olur?

C: Kabin otomatik olarak şebekeden bağımsız moda geçer; EMS'de ayarladığınız yedek SOC, binanın ne kadar süre çalışacağını tanımlar.

S: Paketler ne kadar süre dayanır?

C: 0,5°C'de ve 25°C'de 6000'den fazla döngü - %80'e kadar tutma - iş günü başına bir döngüde yaklaşık yirmi yıl, daha sıkı döngü yapılırsa daha az.

S: İnvertör ayrı olarak değiştirilebilir mi?

C: Evet, invertör aşaması ve paketleri bağımsız modüllerdir ve kabini fabrikaya göndermeden bakımı yapılabilir.

S: Gidiş-dönüş verimliliği nedir?

C: %90 boşaltma derinliği ile kabin seviyesinde maksimum %97 — %10 DOD rezervi aynı zamanda çevrim ömrünü de uzatır.

S: Pil odasına ihtiyacımız var mı?

C: Hayır. IP54 ve dahili yangın söndürme özelliği, beton bir ped üzerine fabrika odasında veya kapalı dış mekanda kuruluma olanak tanır.

S: kurşun zamanı nedir?

C: Standart 20/30/50kW modeller için 25-35 iş günü; özel voltajlar zaman kazandırır.
