Büyük ölçekli pil enerji depolama dağıtımları geleneksel olarak kapsamlı yerinde montaj çalışmaları gerektirir; bu da proje ekipleri için planlama risklerini, kablolama hatalarını ve uzun devreye alma zaman çizelgelerini beraberinde getirir.Şebeke Ölçeğinde Konteynerli Pil Enerji Depolama Sistemiyerinde yerleştirmeye ve bağlantıya hazır, önceden test edilmiş, fabrikada entegre edilmiş megawatt sınıfı depolama üniteleri sunar. Bu makalede, çift kapasiteli varyantlar, yerleşik güvenlik mimarisi, üretim iş akışları, gerçek dünyadaki proje geri bildirimleri ve konteyner formatındaki enerji depolama varlıklarını değerlendiren geliştiriciler ve EPC ekipleri için temel hususlar incelenmektedir.
Bu Sayfada — Bölüme atlamak için bağlantıları tıklayın

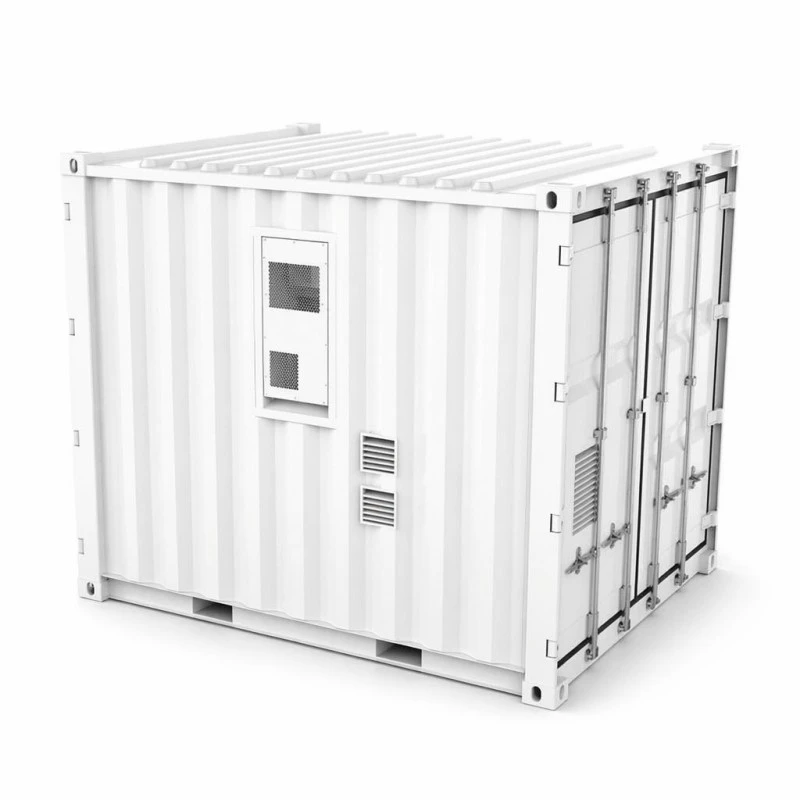

1. Konteyner Bazlı Depolama Projelerinde Kamyona Gelenler
Geleneksel megawatt saatlik depolama projeleri, montaj faaliyetlerinin çoğunu yerinde gerçekleştirir. Akü paketleri paletler üzerinde teslim edilir, raf yapıları yerel olarak kurulur, büyük hacimli saha kabloları yönlendirilir ve bağlanır ve devreye alma programının büyük bir kısmı, saha kurulumu sırasında ortaya çıkan kablolama hatalarının çözülmesi için harcanır.Şebeke Ölçeğinde Konteynerli Pil Enerji Depolama Sistemibu tipik proje sırasını tersine çevirir.
Pil paketlerinin tamamı, hava soğutmalı termal sirkülasyon donanımı, ikili yangın söndürme düzenekleri ve tam izleme kabloları, Yueqing'de bulunan fabrika tesislerine tamamen entegre edilmiştir. Her alt sistem, sevkıyattan önce 3048*2438*2591 milimetrelik muhafaza içinde birleşik sistem düzeyinde testlere tabi tutulur. Proje tesislerine teslim edildikten sonra saha ekipleri konteyneri hazırlanan beton yastıkların üzerine yerleştirir, DC alttan giriş kablolarını saha PCS ve EMS donanımına doğru çeker ve ardından devreye alma faaliyetlerine devam eder. Montaj ve sistem doğrulamanın fabrika iş akışlarına kaydırılmasıyla, bu kritik görevler artık projenin kritik yol zaman çizelgesini işgal etmiyor; bu, ayrı raf tabanlı depolama sistemleri yerine konteyner tarzı bir çözüm seçmeye yönelik temel değer teklifini temsil ediyor.
2. İki Kapasiteli Varyanta Genel Bakış ve Temel Teknik Parametreler
Aynı fiziksel konteyner alanı, 1060kWh ve 1215kWh olmak üzere iki farklı enerji kapasitesi konfigürasyonunu destekler. Proje inşaat mühendisliği, beton yastık spesifikasyonları ve vinç kaldırma planları, hangi modelin seçildiğine bakılmaksızın değişmeden kalır ve inşaat öncesi saha hazırlık çalışmalarını basitleştirir. Dizi mimarisi her konfigürasyon için farklılık gösterir: 48 pil paketi, 1060kWh (nominal 844,8VDC) için 4P264S topolojisini uygular ve 55 paket, 1215kWh (nominal 774,4VDC) sağlayan 5P242S topolojisini uygular. Her iki varyant da çıkışı, ana akım büyük ölçekli PCS donanım platformlarının çoğuyla uyumlu, yaygın olarak kabul edilen 680‑950VDC işletim penceresi dahilinde tutar.
Standart şarj ve deşarj akımı, 0,5C hızında çalışan her iki versiyon için de 200A'da olup DC tarafı çıkışını tipik proje veri yolu mimarisi gereksinimlerine göre hizalar. Maksimum sistem düzeyinde verimlilik, yalnızca pil ölçümleri yerine yardımcı güç tüketimi de dahil olmak üzere bir tam şarj-deşarj döngüsünde ölçülen yüzde 88'e ulaşır. Döngü ömrü performansı, minimum yüzde 80 enerji kapasitesini korurken 0,5C ve 25 santigrat derece ortam koşulları altında 8000 döngüyü aşar ve operasyonel ortam sıcaklığı aralıkları, konteynerin dahili klima termal yönetimine uygun şekilde 0°C ile +50°C arasındadır.
| Kategori | Parametre | 1060kWh Modeli | 1215kWh Modeli |
|---|---|---|---|
| DC Tarafı | Nominal kapasite | 1060kWh | 1215kWh |
| Hücre türü | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Pil sistemi dizisi | 4P264S | 5P242S | |
| PAKET spesifikasyonu | 70.4V314Ah | 70.4V314Ah | |
| HAYIR. PACK sayısı | 48 adet | 55 adet | |
| Nominal voltaj | 844.8VDC | 774.4VDC | |
| Gerilim aralığı | 680~950VDC | 680~950VDC | |
| Standart şarj/deşarj akımı | 200A | 200A | |
| Sistem parametreleri | Sistem verimliliği | MAX.verimlilik %88 @0,5C / 1 Şarj 1 Deşarj | MAX.verimlilik %88 @0,5C / 1 Şarj 1 Deşarj |
| Sistem ömrü | >8000 Kez(0,5C@25°C) Enerji tutma oranı ≥ 80% | >8000 Kez(0,5C@25°C) Enerji tutma oranı ≥ 80% | |
| Kablolama yöntemi | DC alt girişi | DC alt girişi | |
| Şarj ve deşarj oranı | 0,5CP | 0,5CP | |
| Termal yönetim yöntemi | Akıllı hava soğutmalı klima | Akıllı hava soğutmalı klima | |
| İletişim protokolü | CAN/Eth/RS485(4G İsteğe Bağlı) | CAN/Eth/RS485(4G İsteğe Bağlı) | |
| Yangından korunma sistemi | Aerosol ve Perflorohekzanon | Aerosol ve Perflorohekzanon | |
| IP derecesi | IP54 | IP54 | |
| Ürün boyutu | 3048*2438*2591 mm | 3048*2438*2591 mm | |
| Ürün ağırlığı | 9500kg | 10500kg | |
| Çevresel Gereksinimler | Çalışma sıcaklığı aralığı | 0°C~+50°C | 0°C~+50°C |
| Çalışma nem aralığı | %0~95 RH(yoğuşmasız) | %0~95 RH(yoğuşmasız) | |
| Çalışma yüksekliği | 2000m (>2000m Değer Kaybı) | 2000m (>2000m Değer Kaybı) | |
| Sertifikasyon | PAKET: CE ROHS UN38.3 MSDS | PAKET: CE ROHS UN38.3 MSDS | |
| Garanti | 5 Yıl | 5 Yıl |
3. Konteynerli Hizmet Ölçeğinde Depolama için Hedef Dağıtım Siteleri
Birden fazla gerçek dünya uygulama senaryosu, önceden entegre edilmiş megawatt ölçekli pil depolamasından yararlanır. Akşamları iki ila dört saatlik yük zirveleri yaşayan endüstriyel parklar, kullanım süresi tarife çerçevelerine yanıt olarak tüketim kalıplarını değiştirmek için depolama varlıklarından yararlanabilir. Dizel jeneratörlere bağımlı tesisler için, 1060kWh'lik bir model, karmaşık yakıt tedarik lojistiği olmadan tipik kesinti pencereleri boyunca orta düzeydeki endüstriyel yükleri karşılayabilir.
Güneş enerjisi çiftlikleri ve rüzgar tesisleri de dahil olmak üzere yenilenebilir enerji tesisleri, üretimi dengelemek ve aksi takdirde kesintiye uğrayacak üretimi yakalamak için bu konteynerleri kullanıyor. Dağıtım ağı operatörleri, sınırlı çalışma dönemleri için besleyici tepe noktasının azaltılmasını uygulayarak maliyetli trafo merkezi donanım yükseltmelerini erteleyebilir. Uzak madencilik lokasyonları ve ada bazlı projeler bir diğer önemli uyumu temsil ediyor; amaca yönelik olarak sahadaki batarya odalarının çoğu zaman pratik olmadığı ortaya çıkıyor, bu da fabrikada doğrulanmış konteyner teslimatını en güvenilir dağıtım yolu haline getiriyor. Bu büyük ölçekli kullanım durumları için depolama donanımını değerlendirirken,Şebeke Ölçeğinde Konteynerli Pil Enerji Depolama SistemiSahada kapsamlı sistem montajına gerek kalmadan, dağıtıma hazır bir seçenek sunar.
4. Prefabrik Depolama Projesini Çevrimiçi Hale Getirmek İçin İş Akışı
Projenin yürütülmesi inşaat işlerinin hazırlanmasıyla başlar. Yükleniciler, 9500‑10500‑kilogramlık nokta yükleri kaldırabilecek şekilde tasarlanmış düz beton yastıklar inşa ediyor, konteyner konumuna giden kablo kanalları yerleştiriyor ve klimanın ısı atma işlevleri için yeterli açıklık alanını koruyor.
Kaldırma işlemleri, köşe dökümleri de dahil olmak üzere standart konteyner donanımına dayanır. Proje ekipleri standart taşıma çubuğu arma donanımını kiralayarak özel üretilmiş kaldırma ekipmanı ihtiyacını ortadan kaldırıyor. Tek bir vinç yerleştirme işlemi, tüm üniteyi hazırlanan temel üzerine konumlandırır.
Devreye alma, yerleştirme sonrasında üç farklı aşamadan geçer. Teknisyenler, sahada sağlanan PCS donanımına bağlanan alt giriş kablo rakorları aracılığıyla DC tarafındaki kablolamayı tamamlar. Sonraki adım, isteğe bağlı 4G uzaktan erişim işlevselliğinin yanı sıra CAN, Ethernet ve RS485'in mevcut olduğu, konteyner dahili izleme donanımı ile proje düzeyindeki EMS platformları arasında iletişim anlaşmaları kurar. Nihai kabul faaliyetleri, koruma rölesi işlevsel testini, 0,5CP şarj-deşarj döngüsü doğrulamasını ve SOC raporlama-doğruluk doğrulamasını içerir. Düzgün bir şekilde tamamlanmış inşaat hazırlığıyla, saha bazlı devreye alma faaliyetleri genellikle konteynerin yerleştirilmesinden sonra iki ila üç iş günü sürer.
5. Yerleşik Güvenlik Mimarisi ve Sertifikasyon Belgeleri
İkili bağımsız yangın söndürme maddeleri, güvenlik tasarımının merkezi bir öğesini oluşturur. Aerosol sistemleri ayrı paket muhafazaları içinde hareket eder ve perflorohekzanon maddesi tüm konteynerin içini doldurur. Bu ikili ajan stratejisi, farklı fiziksel ölçeklerde meydana gelen termal olaylara yöneliktir; bu, büyük pil depolama kurulumlarına yönelik sigorta spesifikasyonları kapsamında giderek daha fazla talep edilen bir konfigürasyondur.
Alttan girişli DC kablolara sahip IP54 dereceli konteyner muhafazası, sahadaki yağmura ve toza karşı direnç göstererek elektrik geçiş noktalarını düşük profilli ve iyi korunmuş halde tutar. Bireysel pil paketleri CE ve RoHS uyumluluk belgelerini taşır. Tam sistem gönderileri, uluslararası taşımacılık, gümrükleme ve proje sigortası gereksinimleri için gerekli olan UN38.3 ve MSDS belgelerini içerir.
Akıllı modülasyonlu hava soğutmalı klima donanımı, basit açma-kapama kontrolü kullanmak yerine pil paketi düzeneklerini dar sıcaklık çalışma bantları içinde tutar. Operasyonel spesifikasyonlar, 0°C ile +50°C arası ortam koşullarını, %0‑95 RH yoğunlaşmayan nemi ve ayrıca bu yükseklik eşiğinin üzerinde zorunlu performans düşüşüyle birlikte maksimum 2000 metre rakımı tanımlar. Tamamlanan her konteyner, konteyner kapıları dışarıya sevk edilmek üzere mühürlenmeden önce, fabrika içinde toplanan paket düzeyindeki kayıt verileriyle tam ölçekli 0,5CP şarj-deşarj döngüsüne tabi tutulur.
6. Yueqing Üretim Tesisindeki Sekiz Aşamalı Üretim İş Akışı
7. Konteyner Ölçeğinde Depolama İçin Kritik Boyutlandırma Gerçeklik Kontrolü
Proje ekipleri, daha yüksek enerji kapasitesi seçeneğini otomatik olarak seçmek yerine, fiili dağıtım gereksinimlerine göre değişken konfigürasyonu seçmelidir. 1060kWh ve 1215kWh fiziksel konteyner boyutlarını paylaşırken, nominal bara gerilimleri önemli ölçüde farklılık gösterir. Mühendislik ekipleri, satın alma siparişlerini tamamlamadan önce hedef PCS donanımının seçilen ünitenin voltaj çalışma penceresini tamamen desteklediğini doğrulamalıdır.
Hava soğutmalı termal sistemler kesin çevresel sınırlar taşır. Düzenli olarak +50°C'yi aşan ortam sıcaklığına sahip alanlar veya klima donanımının sürekli olarak maksimum yük altında çalıştığı tropikal konumlar, sıvı soğutmalı depolama alternatifleri kullanılarak üstün hücre sıcaklığı stabilitesi elde edilebilir. Proje teklifleri, yalnızca dağıtım sonrası donanım teslimatına devam etmek yerine, çevresel uyumla ilgili açık rehberlik içermektedir.
Konteyner formatındaki donanım, yaklaşık 500kWh'nin altındaki toplam depolama gereksinimleri için ekonomik uygunluğun zayıf olduğunu gösterir. Kabin ölçeğindeki depolama ürünleri, daha küçük kapasite gereksinimleri için nakliye, vinç operasyonları ve saha kurulum faaliyetleri için daha düşük maliyetler sunar ve bu proje ölçeklerine hitap edecek alternatif ürün grupları mevcuttur.
8. Kaldırma, Nakliye ve Gümrük Hususları
Birim ağırlıkları 9500kg (1060kWh) ve 10500kg (1215kWh) seviyesindedir. Taşımacılıkta, nakliye yolculuğunun her iki ucunda vinç ekipmanıyla eşleştirilmiş düz yataklı kamyonlar kullanılıyor. Forklift donanımı bu kütleler için yeterli yük değerine sahip değildir; Donanım planları ve sahadaki vinç erişimi, kamyonun varış tesisine varmasından önce tanımlanmalıdır.
Akü düzenekleri önceden şarj edildiğinden bu konteynerler UN3480 tehlikeli madde olarak sınıflandırılarak gönderilir. Üretim ekipleri eksiksiz UN38.3 test raporlarını, MSDS belgelerini ve tehlikeli madde paketleme beyanlarını sağlar. Proje planlayıcıları, standart genel kargo gönderileriyle karşılaştırıldığında kabaca bir haftalık menşe limanı rezervasyon teslim süresine bütçe ayırmalıdır.
Mevcut ticari şartlara, istek üzerine CIF seçenekleriyle birlikte FOB Ningbo veya Şanghay dahildir. Her konteyner, bir adet 40 ft'lik yüksek küp konteyner yuvasıyla karşılaştırılabilecek kadar yer kaplar. Ülke içi karayolu taşımacılığı, yaklaşık 3 metre genişliğinde ve 10 tondan fazla ağırlığa sahip bir ünite için güzergah temizliği gerektirir.
9. Garanti, Kapasite Bakımı ve Saha Servis Desteği
Paketler, klima grupları, yangın söndürme donanımı ve izleme sistemleri için teslim edilen eksiksiz bir sistem olarak beş yıllık kapsamlı bir garanti geçerlidir. Kapasite performansı, belgelenmiş 0,5C döngü profilleri altında çalışan minimum yüzde 80 nominal enerji tutma için garanti edilir ve bozulma izleme, fabrika kabul testi temel günlüklerine referans verir.
Pil paketleri, sahada değiştirilebilir bakım iş akışlarını destekler. Bozulmuş ayrı ayrı paketler, konteynerin tamamen sökülmesine veya pil dizisinin geri kalanının çevrimdışına alınmasına gerek kalmadan birkaç çalışma saati içinde değiştirilebilir. CAN / Ethernet / RS485 artı isteğe bağlı 4G bağlantısı aracılığıyla uzaktan izleme erişimi, servis ekiplerinin paket düzeyinde operasyonel veri kümelerini almasına olanak tanıyarak, operatörler performans etkilerini gözlemlemeden önce kapasite sapmalarının erken tanımlanmasına olanak tanır.
Önerilen yıllık servis faaliyetleri arasında hava filtresi temizliği, itfaiye aracı basıncı doğrulaması, terminal torkunun yeniden doğrulanması ve kapasite performans testi çalışmaları yer alır. Yedek paket donanımı, gereksinime göre beş ila yedi iş günü içinde gönderilir.
10. Proje Zaman Çizelgelerini Geciktiren Yaygın Saha Hazırlama Hataları
11. Küresel Megawatt Saatlik Dağıtımlardan Gerçek Dünya Saha Notları
Özbekistan'ın Taşkent kentinde faaliyet gösteren bir gayrimenkul geliştirme kuruluşu, gündüz-gece tarife farklılıklarından yararlanan ticari bir kompleksi destekleyen 2024'ün sonlarında 1060 kWh'lik bir ünite yerleştirdi. Proje mühendisleri, gelir getirici operasyonların, vincin konteyner ünitesini düz yataklı nakliyeden kaldırmasından yalnızca dokuz gün sonra başladığını bildirdi. Fiziksel kurulum çalışmaları hızla ilerledi; Yatırımın büyük kısmı RS485 tabanlı EMS parametre haritalama yapılandırma çalışmasına harcandı.
Antananarivo, Madagaskar'daki bir güneş enerjisi projesi geliştiricisi, 1215kWh konteyner varyantını mevcut PV çiftlik varlıklarıyla eşleştirdi. Saha geri bildirimleri, yerel yüksek ısı adası iklimindeki çalışma koşulları altında soğutma sistemi iş yükünün arttığını vurguladı. Proje ekibi, devam eden ünite siparişlerini vermeden önce resmi yüksek ortam sıcaklığı değer kaybı belgelerini talep etti.
Kazakistan'ın Almatı kentinde bulunan madencilik yüklenicisi personeli, işleme tesisi altyapısı için yedek güç sağlayan bir konteyner depolama ünitesi kurdu. Saha elektrik süpervizörleri, tek kaldırmalı konteyner yerleştirme iş akışını övdü, ancak fabrikada takılan iletişim kablosu kuyruk uzunluklarının ayarlanması gerektiğini belirtti; çünkü alt giriş rakoru, başlangıçta beklenenden dört metre daha fazla uzanan zorunlu kablo hendeği yollarını konumlandırıyordu.
Bunlar ve diğer büyük ölçekli enerji depolama dağıtımları için,AMPPALbirden fazla uluslararası pazara hizmet veren, fabrikada üretilen konteyner formatında depolama donanımı sağlar.
12. Sıkça Sorulan Sorular
İki konteyner çeşidi arasındaki temel fark nedir?
Farklılıklar, toplam depolanan enerji kapasitesi ve dahili dizi mimarisinde yatmaktadır. 1060kWh varyantı, nominal 844,8VDC sağlayan 4P264S olarak yapılandırılmış 48 paket kullanır. 1215kWh varyantı, nominal 774,4VDC sağlayan 5P242S olarak düzenlenmiş 55 paket kullanır. Her ikisi de tamamen aynı dış konteyner fiziksel boyutlarını paylaşıyor.
Bu konteyner depolama ünitesi PCS donanımı içeriyor mu?
Hayır. Bu donanım yalnızca DC tarafı depolama varlığını temsil eder. CAN, Ethernet veya RS485 arayüzleri üzerinden proje tarafından sağlanan PCS veya EMS sistemlerine harici olarak bağlanır; 4G uzaktan erişim işlevi isteğe bağlı yapılandırma olarak seçilebilir.
Bu birim uluslararası olarak nasıl taşınıyor?
UN3480 tehlikeli madde kargosu olarak sınıflandırılan kargoyu düz yataklı veya konteynerli kargo yoluyla gönderir. Eksiksiz UN38.3 test raporu belgeleri ve MSDS üretim tarafından sağlanır.
Standart şarj-deşarj akımı özellikleri nelerdir?
Her iki konteyner çeşidi de 0,5CP hızında çalışan ve 680‑950VDC çalışma voltajı aralığı dahilinde kalarak 200A standart şarj-deşarj akımında çalışır.
Sahada devreye alma normalde ne kadar sürer?
İnşaat işlerinin ve ped hazırlığının tamamlandığını varsayarsak, DC kablolaması, iletişim anlaşmaları ve tanıklı kabul testleri normalde iki ila üç iş günü sürer.
Proje ekipleri hangi gerçek dünya sistem verimliliği değerini bekleyebilir?
Maksimum sistem düzeyinde verimlilik, bir tam şarj artı deşarj döngüsü üzerinden ölçülen ve yalnızca pil ölçümleri değil, tüm yardımcı sistem güç tüketimi dahil olmak üzere 0,5C koşulları altında çalışırken yüzde 88'e ulaşır.
Tipik çevrim ömrü performansı nedir?
25 santigrat derecelik ortamda 0,5°C'de 8000'den fazla döngü, minimum yüzde 80 enerji muhafazası sağlanır. Daha yüksek sıcaklıktaki saha koşulları, pratik olarak ulaşılabilir çevrim ömrü performansını kısaltır.
Standart özellikli konteyner depolama donanımı için hangi teslim süresi geçerlidir?
Standart özelliklere sahip birimler için otuz ila kırk iş günü üretim döngüsü. Menşe limanındaki tehlikeli mal rezervasyon faaliyetleri, genel yelken programı zaman çizelgelerine yaklaşık bir hafta daha ekler.
