Elektrikli araçların benimsenmesi erken benimseme aşamasının çok ötesine geçti ve bununla birlikte güvenilir günlük şarj talebi de keskin bir şekilde arttı. En pratik ve yaygın olarak kullanılan seçenekler arasındaDuvara Monte AC Şarj Cihazları. Bu cihazlar bir duvara veya özel olarak üretilmiş bir kaideye sabitlenerek aracın yerleşik şarj cihazına güvenli, kontrollü ve akıllı bir şekilde alternatif akım iletir. Ev sahipleri, işyerleri, apartmanlar ve filo depoları için duvara monte AC şarj cihazı, daha hızlı şarj, daha iyi koruma ve uygun kablo yönetimi sunduğundan, taşınabilir şarj kablosundan önemli bir yükseltmeyi temsil eder.
Duvara monte edilmiş bir AC şarj cihazı yalnızca kolaylık sağlamaz. Aracınıza, sürüş şeklinize ve mevcut elektrik kapasitenize göre optimize edilebilecek kalıcı bir elektrik tesisatıdır. Taşınabilir EVSE üniteleri, kullandıkları fişle sınırlıdır ve genellikle daha düşük akımlarda şarj olurken, uygun şekilde monte edilmiş bir duvar ünitesi, modele bağlı olarak 22 kW'a kadar güç sağlayabilir. Ayrıca duvara monte üniteler her zaman hazırdır, sabit bir konuma monte edilir ve çoğu zaman planlı şarj, enerji izleme ve yük dengeleme gibi akıllı işlevler içerir. AMPPAL, kullanıcılara performans, dayanıklılık ve kullanım kolaylığı arasında bir denge sağlamak için bu kategoriye büyük yatırım yaptı.
Bu şarj cihazları monte edildiğinden, zemindeki kablo karmaşasını ortadan kaldırır ve takılıp düşme tehlikelerini azaltır. Ayrıca şarj fişini ve elektronik aksamı kazara hasara, hava koşullarına ve yetkisiz kullanıma karşı korurlar. Birden fazla EV'nin bulunduğu evler veya küçük ticari park alanları için duvara monte edilen bir AC şarj cihazı, verimli bir şarj rutininin temelidir.

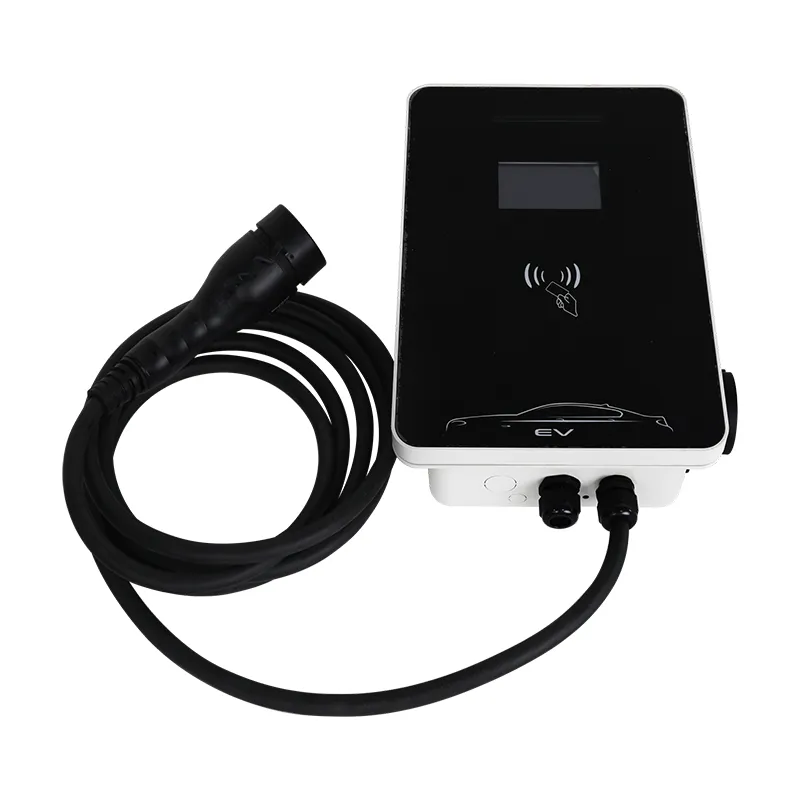

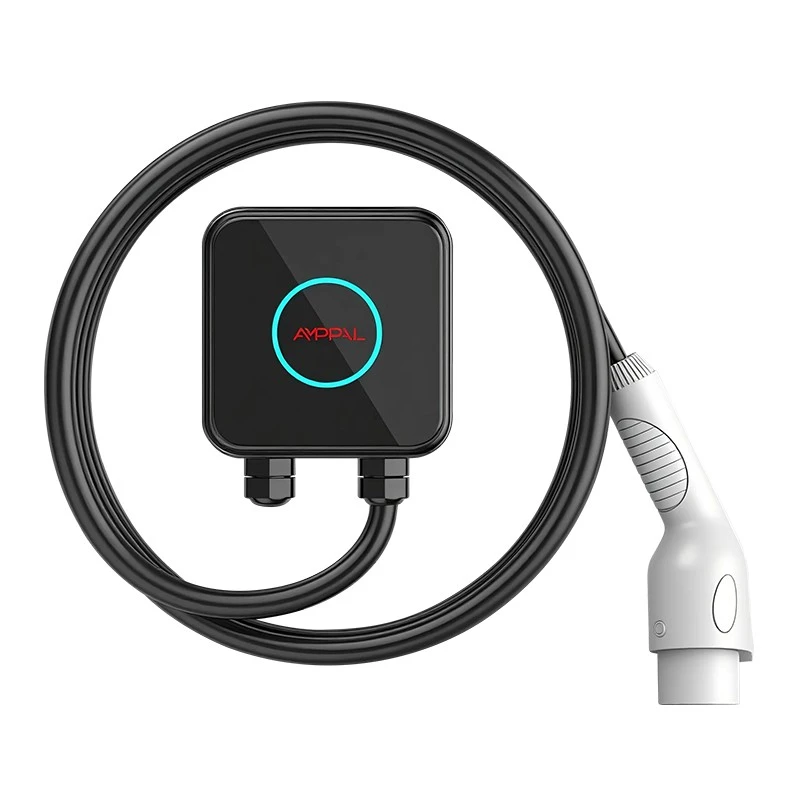

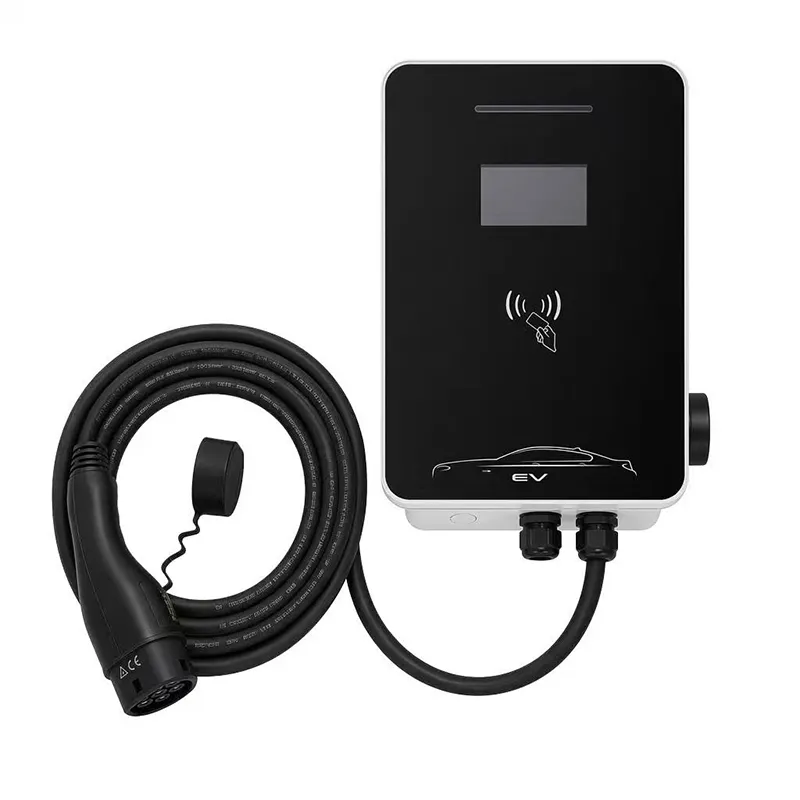

AMPPAL şu anda farklı güç gereksinimlerini ve kurulum senaryolarını karşılamak için üç ana duvara monte AC şarj cihazı modeli sunmaktadır. AMPPAL HomeCharge 7, tek fazlı beslemeyle konut kullanımı için tasarlanmıştır. AMPPAL ProCharge 11, hem tek fazlı hem de üç fazlı kurulumları destekleyerek evler ve hafif ticari alanlar için esnek bir seçenek haline geliyor. AMPPAL CommercialCharge 22, işyerleri, filolar ve halka açık park alanları gibi daha hızlı AC şarjının gerekli olduğu yerler için tasarlanmış üç fazlı bir ünitedir. Tüm modeller aynı temel güvenlik platformunu, muhafaza tasarım dilini ve akıllı bağlantı özelliklerini paylaşır.
| Parametre | Ana SayfaŞarj 7 | ProCharge 11 | Ticari Ücret 22 |
| Maksimum çıkış gücü | 7,2 kW | 11 kW | 22 kW |
| Giriş voltajı | 230 V AC tek fazlı | 230 V AC tek fazlı / 400 V AC üç fazlı | 400 V AC üç fazlı |
| Nominal akım | 32A | 16A / 32A | 32A |
| Bağlayıcı türü | Tip 2 (IEC 62196-2) / Tip 1 (SAE J1772) | Tip 2 / Tip 1 | Tip 2 / Tip 1 |
| Kablo uzunluğu | 5 m / 7,5 m | 5 m / 7,5 m | 5 m / 7,5 m |
| Muhafaza derecesi | IP65 | IP65 | IP65 |
| Etki derecesi | IK10 | IK10 | IK10 |
| Çalışma sıcaklığı | -30°C ila +50°C | -30°C ila +50°C | -30°C ila +50°C |
| İletişim | Wi-Fi, Ethernet, isteğe bağlı 4G | Wi-Fi, Ethernet, isteğe bağlı 4G | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Kullanıcı kimlik doğrulaması | Uygulama, RFID kartı | Uygulama, RFID kartı | Uygulama, RFID kartı, OCPP platformu |
| Koruma özellikleri | OCP, OVP, UVP, toprak hatası, dalgalanma, PEN hatası | OCP, OVP, UVP, toprak hatası, dalgalanma, PEN hatası | OCP, OVP, UVP, toprak hatası, dalgalanma, PEN hatası, kaçak akım algılama |
| Enerji ölçümü | Dahili ±%1 doğruluk | Dahili ±%1 doğruluk | Dahili ±%1 doğruluk |
| Boyutlar (Y x G x D) | 345x220x110mm | 345x220x110mm | 380x240x120mm |
| Ağırlık | 5,2 kilo | 5,4 kilo | 6,8 kilo |
| Sertifikasyon | CE, UKCA, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
Tüm AMPPAL duvara monte AC şarj cihazları, IEC 61851-1 ve ilgili ulusal kablolama düzenlemelerini karşılayacak şekilde tasarlanmıştır. Araca ve kurulum alanına uyacak şekilde sipariş sırasında tam konnektör tipi ve kablo uzunluğu seçilebilir.
Duvara monte AC şarj cihazının şarj hızı üç değişken tarafından belirlenir: şarj cihazının çıkış gücü, aracın yerleşik şarj cihazının maksimum AC şarj kapasitesi ve elektrik panelinden sağlanan mevcut besleme. 230V tek fazlı bir devre üzerindeki 7,2 kW'lık bir şarj cihazı 32A çeker ve genellikle saatte 30 ila 40 kilometre menzil ekler. Üç fazlı 16A beslemeli 11 kW'lık bir şarj cihazı, saatte yaklaşık 50 ila 60 kilometre ekler. Üç fazlı 32A kullanan 22 kW'lık bir şarj cihazı, aracın yerleşik şarj cihazının bu seviyeyi desteklemesi koşuluyla saatte 120 kilometreye kadar hız sağlayabilir. Birçok elektrikli araç AC şarjını 7,2 kW veya 11 kW ile sınırlandırır, dolayısıyla şarj cihazı daha yüksek bir değere sahip olsa bile gerçek oran daha düşük olabilir. AMPPAL, kullanılmayan kapasite için ödeme yapılmasını önlemek amacıyla şarj cihazının hem araca hem de elektrik kurulumuna uygun hale getirilmesini önerir.
Çoğu gece şarjı için 7,2 kW veya 11 kW duvara monte AC şarj cihazı yeterlidir. 22 kW'lık bir ünite, araçların yalnızca iki ila dört saat süreyle park edilebildiği ve bu zaman aralığında anlamlı bir yükleme yapılması gereken ticari ortamlarda daha mantıklıdır. AC şarjı aracın yerleşik şarj cihazına bağlı olduğundan, sık DC hızlı şarja göre aküye daha az zarar verir ve bu da onu günlük kullanımda tercih edilen seçenek haline getirir.
Duvara monte bir AC şarj cihazı, yerel yasalara ve üreticinin talimatlarına uygun olarak kalifiye bir elektrikçi tarafından kurulmalıdır. Standart kurulum işlemi, arka plakanın sağlam bir duvara monte edilmesini, besleme kablosunun özel bir devre kesiciye bağlanmasını ve akım sınırı ile koruma ayarlarının yapılandırılmasını içerir. Şarj cihazı aracın park edildiği yere yakın bir yere yerleştirilmelidir ancak voltaj düşüşünü azaltmak için kablonun akım değeri ve dağıtım panosuna olan mesafe dikkate alınmalıdır. 20 metreden uzun devreler için daha büyük iletken boyutu gerekli olabilir.
AMPPAL duvara monte AC şarj cihazları bir montaj şablonu, bir duvar desteği ve gerekli tüm donanımlarla birlikte gönderilir. Muhafaza kablolama için önden açılarak kurulum ve bakımı kolaylaştırır. Dış mekan kurulumları için elektrikçi, hava koşullarına dayanıklı uygun kablo rakorları kullanmalı ve ünitenin, konnektörü ve kabloyu durgun sudan uzak tutacak bir yüksekliğe monte edildiğinden emin olmalıdır. Tüm modellerde, şarj cihazını mevcut devre kapasitesiyle eşleştirmek için bir döner anahtar veya uygulama tabanlı akım ayarı bulunur.
Güvenlik, her AMPPAL duvara monte AC şarj cihazının temelidir. IP65 muhafaza, her yönden gelebilecek toza ve su jetlerine karşı koruma sağlarken IK10 darbe derecesi, ünitenin dahili güvenlikten ödün vermeden önemli bir mekanik darbeye dayanabileceği anlamına gelir. Şarj elektroniği muhafazadan izole edilmiştir ve tüm gerilim taşıyan parçalar alev geciktirici bir yalıtım kalkanıyla kaplanmıştır. Şarj cihazları araç ile duvar ünitesi arasındaki bağlantıyı sürekli olarak izler. Kontrol pilotunun sinyali kesilirse şarj işlemi anında durdurulur. Yerleşik kaçak akım algılama özelliği, harici RCD'nin ötesinde bir koruma katmanı ekleyerek ıslak koşullarda elektrik çarpması riskini azaltır.
Topraklama sisteminin TN-C-S olduğu kurulumlar için AMPPAL üniteleri PEN arıza tespitini içerir. Bu güvenlik özelliği, koruyucu topraklama ve nötr iletkenin tehlikeye girmesi durumunda şarj bağlantısını keserek araç gövdesinde gerilim oluşmasını engeller. Aşırı gerilim ve düşük gerilim koruması, şebeke dalgalanmalarına karşı koruma sağlar ve aşırı gerilim koruması, şarj cihazının yıldırım kaynaklı geçici akımlardan korunmasına yardımcı olur. Bu özellikler bir araya gelerek AMPPAL duvara monte AC şarj cihazlarını konut, ticari ve halka açık ortamlarda hem iç hem de dış mekan kullanımına uygun hale getirir.
Modern duvara monte AC şarj cihazlarının yalnızca güç sağlamaktan daha fazlasını yapması bekleniyor. AMPPAL, donanımına tam bir akıllı şarj platformu entegre etmiştir. Her ünite yerel bir Wi-Fi ağına veya kablolu Ethernet'e bağlanabilir ve güvenilir internet erişimi olmayan yerler için isteğe bağlı 4G bağlantısı mevcuttur. AMPPAL mobil uygulaması aracılığıyla kullanıcılar bir şarj seansını başlatıp durdurabilir, gerçek zamanlı güç tüketimini görüntüleyebilir, bir şarj programı ayarlayabilir ve kümülatif enerji kullanımını izleyebilir. Uygulama aynı zamanda tek bir hesap altında birden fazla şarj cihazını da destekliyor; bu da uygulamayı iki EV'li evler veya birden fazla park yeri yöneten küçük işletme sahipleri için pratik hale getiriyor.

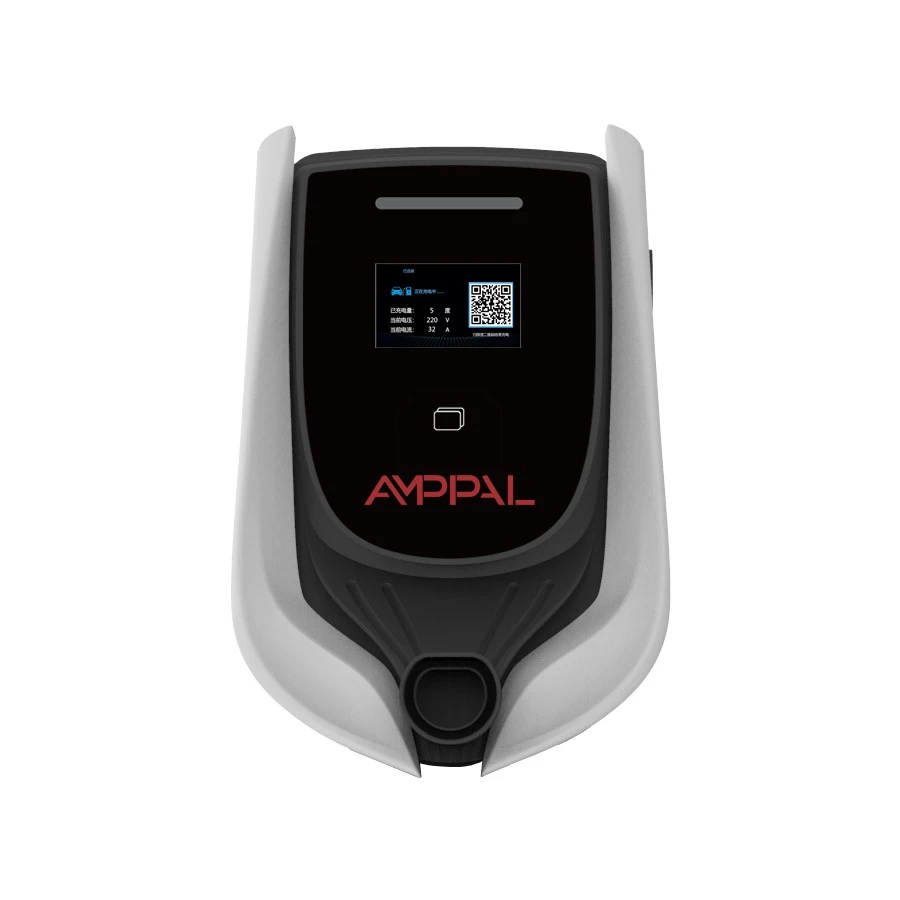

Ticari uygulamalar için şarj cihazının OCPP 1,6J uyumluluğu, merkezi yönetim sistemiyle iletişim kurmasına olanak tanır. Bu, birden fazla şarj noktasında uzaktan izleme, tarife entegrasyonu, kullanıcı faturalandırması ve yük yönetimi sağlar. Firmware kablosuz olarak yükseltilebildiği için AMPPAL, saha ziyaretine gerek kalmadan yeni özellikler ve güvenlik yamaları ekleyebilir.
Duvara monte AC şarj cihazları çok çeşitli konumlara uyar. Özel bir garajda, 7,2 kW veya 11 kW'lık bir ünite, gece şarjı ihtiyaçlarını karşılar ve şarj kablosunun düzenli bir şekilde saklanmasını sağlar. Otoparkta veya araba yolunda, RFID erişimine sahip dış mekan dereceli ünite, yetkisiz kullanımı önler. Bir apartman binasında, binanın ana beslemesini aşırı yüklemeden sakinlere hizmet vermek için birden fazla AMPPAL ünitesi dinamik yük yönetimi ile bağlanabilir. Bir işyerinde çalışanlar gün boyunca şarja bağlanabiliyor ve akıllı planlama özelliği, şarjı güneş enerjisi üretimi veya yoğun olmayan tarifelerle uyumlu hale getirebiliyor. Filo depoları için duvara monte AC şarj cihazları, teslimat kamyonetleri ve servis araçları için uygun maliyetli gece şarjı sağlayarak kamuya açık DC hızlı şarj altyapısına olan bağımlılığı azaltır.
S: Duvara monte AC şarj cihazı nedir ve nasıl çalışır?
C: Duvara monte AC şarj cihazı, duvara veya kaideye monte edilen sabit bir elektrikli araç şarj istasyonudur. Binanın elektrik kaynağından alternatif akım çeker, şarj kablosu aracılığıyla araçla iletişim kurar ve AC gücünü aracın yerleşik şarj cihazına güvenli bir şekilde iletir. Yerleşik şarj cihazı daha sonra bu AC gücünü, yüksek voltajlı pili şarj etmek için doğru akıma dönüştürür. AMPPAL duvara monte AC şarj cihazları, bağlantıyı sürekli izleyen ve şarj akımını aracın isteğine ve şarj cihazının kapasitesine göre ayarlayan IEC 61851 kontrol pilotu standardını takip eder. Bu tasarım, sabit duvar ünitelerini taşınabilir şarj kablolarına göre daha güvenli ve daha güçlü hale getirir.
S: Elektrikli bir aracın duvara monte AC şarj cihazıyla şarj edilmesi ne kadar sürer?
C: Şarj süresi, şarj cihazının güç çıkışına, aracın yerleşik şarj cihazına, pil boyutuna ve mevcut şarj durumuna bağlıdır. Genel bir kılavuz olarak, 7,2 kW'lık bir şarj cihazı saatte yaklaşık 7,2 kWh üretebilir. Bir aracın 60 kWh kullanılabilir aküsü varsa boştan tam şarj olması yaklaşık 8 ila 9 saat sürecektir. 11 kW'lık bir şarj cihazı bu süreyi kabaca 5,5 ila 6 saate düşürür ve eğer araç 22 kW'lık AC şarjı destekliyorsa 22 kW'lık bir şarj cihazı bu süreyi 3 saatin altına düşürebilir. Çoğu sürücü boş şarj yapmaz, bu nedenle duvara monte edilmiş bir AC şarj cihazıyla gerçek dünyadaki oturumlar genellikle daha kısadır. AMPPAL, şarj cihazının boyutunun aracın maksimum AC şarj hızına ve mevcut elektrik kapasitesine göre belirlenmesini önerir.
S: Duvara monte bir AC şarj cihazı dışarıya monte edilebilir mi?
C: Evet, tüm AMPPAL duvara monte AC şarj cihazları IP65 koruma derecesine sahiptir; bu da onların toz geçirmez olduğu ve her yönden gelebilecek su jetlerine karşı korunduğu anlamına gelir. Ayrıca IK10 darbe derecesine sahiptirler ve -30°C ile +50°C arasındaki sıcaklıklarda çalışabilirler. Dış mekan kurulumu, hava koşullarına dayanıklı özel bir elektrik kaynağı, uygun kablo rakorları ve uygun bir montaj yüzeyi gerektirir. Şarj cihazı, konnektörün doğrudan duran sudan korunacağı ve kablonun takılma tehlikesi oluşturmayacağı şekilde konumlandırılmalıdır. Nitelikli bir elektrikçi sahayı incelemeli ve üniteyi yerel düzenlemelere uygun şekilde kurmalıdır.
S: AMPPAL duvara monte AC şarj cihazı için hangi elektrik kaynağına ihtiyacım var?
C: 7,2 kW'lık bir şarj cihazının genellikle 32A değerinde 230V tek fazlı beslemeye ihtiyacı vardır. 11 kW'lık bir şarj cihazı tipik olarak 16A'da 400V'luk üç fazlı bir besleme kullanır, ancak bazı tek fazlı kurulumlar daha düşük akım için yapılandırılabilir. 22 kW'lık bir şarj cihazı, 32A'da 400V üç fazlı besleme gerektirir. Elektrik panelinde doğru değerde özel bir devre kesici bulunmalı ve kablolar sürekli yükü kaldırabilecek boyutta olmalıdır. AMPPAL üniteleri ayarlanabilir akım ayarlarına sahiptir, dolayısıyla mevcut besleme sınırlıysa panelin aşırı yüklenmesini önlemek için şarj cihazı daha düşük bir güç seviyesine ayarlanabilir. Dinamik yük dengeleme, diğer ev yükleri yüksek olduğunda şarj akımını otomatik olarak azaltmak için de kullanılabilir.
S: AMPPAL duvara monte AC şarj cihazları tüm elektrikli araçlarla uyumlu mudur?
C: AMPPAL duvara monte AC şarj cihazları, Avrupa'da standart olan ve dünya genelinde çoğu CCS donanımlı araç için standart olan Tip 2 konnektör aracılığıyla AC şarjını destekleyen tüm elektrikli araçlarla uyumludur. Bazı eski veya ithal modeller gibi SAE J1772 standardını kullanan araçlar için Tip 1 konnektör versiyonları mevcuttur. Şarj işlemi uluslararası standartlara tabi olduğundan, fiziksel konektör eşleştiği sürece şarj cihazı ve araç uygun akım ve voltajı otomatik olarak ayarlayacaktır. Bir aracın maksimum AC şarj hızı, şarj cihazının çıkışından daha düşükse, şarj cihazı yalnızca daha düşük hızı sağlayacaktır.
S: AMPPAL duvara monte AC şarj cihazları hangi akıllı özellikleri içerir?
C: AMPPAL duvara monte AC şarj cihazları, isteğe bağlı 4G hücresel bağlantıyla birlikte yerleşik Wi-Fi ve Ethernet ile birlikte gelir. AMPPAL uygulaması aracılığıyla kullanıcılar, daha düşük elektrik tarifelerinden yararlanmak, gerçek zamanlı gücü izlemek, zaman içindeki enerji tüketimini takip etmek ve RFID kartlarını kullanarak erişimi kontrol etmek için şarj oturumlarını planlayabilir. Ticari modeller OCPP 1.6J'yi destekleyerek faturalandırma, uzaktan teşhis ve yük yönetimi için üçüncü taraf bir şarj yönetimi platformuna entegre edilmelerine olanak tanır. Şarj cihazının donanım yazılımı kablosuz olarak güncellenebilir ve kullanıcı verilerini korumak için tüm iletişimler şifrelenir.
S: AMPPAL duvara monte AC şarj cihazında hangi güvenlik korumaları bulunur?
C: AMPPAL duvara monte AC şarj cihazları birden fazla koruma katmanı içerir. Aşırı akım koruması, şarj cihazının devrenin kaldırabileceğinden daha fazla akım çekmesini önler. Şebeke anormalliklerine karşı aşırı gerilim ve düşük gerilim koruması. Toprak arıza tespiti ve kaçak akım tespiti elektrik çarpmasına karşı koruma sağlar. Aşırı gerilim koruması, elektronik aksamı voltaj yükselmelerine karşı korur. Şarj cihazının aşırı ısınması durumunda sıcaklık sensörleri çıkışı azaltır. TN-C-S topraklama sistemleri için PEN arıza tespiti, koruyucu toprak ve nötr iletkenin kaybolması durumunda şarj bağlantısını keser. IP65 muhafazası toza ve suya karşı koruma sağlar ve IK10 derecesi darbelere karşı koruma sağlar. Bu özellikler, şarj cihazını iç ve dış mekan kullanımı için güvenli hale getirmek üzere birlikte çalışır.
S: Birden fazla duvara monte AC şarj cihazını tek bir yerden yönetebilir miyim?
C: Evet, birden fazla AMPPAL duvara monte AC şarj cihazı bir ağ olarak gruplandırılabilir ve yönetilebilir. İki elektrikli aracın bulunduğu bir evde, her iki şarj cihazı da tek bir AMPPAL uygulama hesabından kontrol edilebilir. Ticari veya çok üniteli konut ortamlarında OCPP 1.6J, merkezi bir yönetim sisteminin her üniteyi izlemesine, farklı erişim düzeyleri ayarlamasına ve uzaktan sıfırlama yapmasına olanak tanır. Birden fazla şarj cihazında yük yönetimi, toplam akımın sahanın mevcut beslemesini aşmasını önler. Bu, özellikle birden fazla aracın aynı anda şarj edilmesi gerekebilecek apartman binaları, işyerleri ve filo depolarında değerlidir.
S: Duvara monte AC şarj cihazının DC hızlı şarj cihazından farkı nedir?
C: Duvara monte edilen bir AC şarj cihazı, aracın yerleşik şarj cihazına alternatif akım sağlar ve bu, onu akü için doğru akıma dönüştürür. AC şarj cihazları genellikle 3,7 kW ila 22 kW arasındaki güç seviyelerinde çalışır ve bu da onları birkaç saat boyunca şarj etmeye uygun hale getirir. DC hızlı şarj cihazı, aracın yerleşik şarj cihazını atlar ve çok daha yüksek bir güçte (genellikle 50 kW ila 350 kW) doğru akım sağlar ve uyumlu araçlar için 20 ila 40 dakika içinde %80 şarj sağlar. AC duvara monte ünitelerin satın alınması, kurulumu ve çalıştırılması önemli ölçüde daha ucuzdur ve sık şarj sırasında akü üzerinde daha az stres yaratırlar. Evde veya işte günlük kullanım için duvara monte edilen bir AC şarj cihazı neredeyse her zaman daha pratik ve ekonomik bir seçimdir.
S: AMPPAL duvara monte AC şarj cihazı hangi bakımı gerektirir?
C: Bakım gereksinimleri minimum düzeydedir. Şarj cihazı, kabloda, konektörde ve mahfazada gözle görülür hasar olup olmadığına dair periyodik olarak incelenmelidir. Konektör pimleri temiz ve kuru tutulmalı ve kablo kullanılmadığı zaman entegre kancada saklanmalıdır. Elektrik panelindeki harici RCD veya RCBO, genellikle altı ayda bir yerel düzenlemelere göre test edilmelidir. AMPPAL, ticari kurulumlar veya zorlu ortamlarda çalıştırılan üniteler için yılda bir kez profesyonel denetim yapılmasını önerir. Donanım yazılımı güncellemeleri, uygulama veya OCPP platformu aracılığıyla uzaktan iletilir, dolayısıyla normalde herhangi bir fiziksel servise ihtiyaç duyulmaz.
