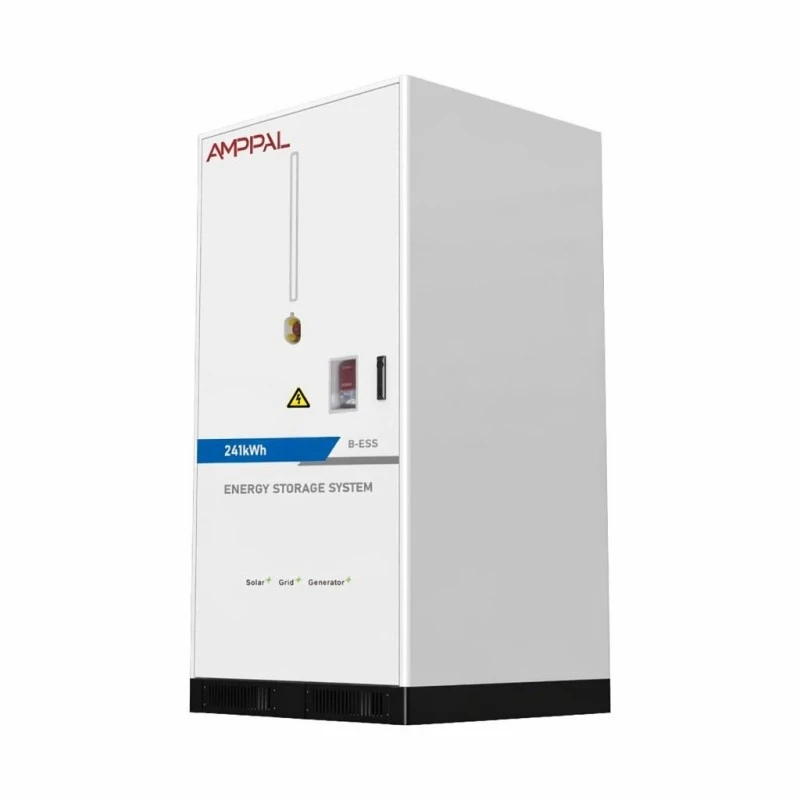

Ticari Mikro Şebekeler için 225kWh / 241kWh Modüler Pil Enerji Depolama Sistemi

Pil Kümesi Bir Depolama Sistemi Değildir

Ticari Mikro Şebekelere yönelik bu 225kWh / 241kWh Modüler Pil Enerji Depolama Sistemi, içinde invertör olmadan gönderilir. EMS ekranı yok, şebeke terminalleri yok; bu, DC tarafındaki pil kümesidir ve bu yokluk, entegratörlerin onu satın almasının tam nedenidir.

Bir sistem entegratörü veya EPC genellikle tercih edilen bir PCS markasına, tesis çapında bir EMS'ye veya güç dönüşüm aşamasının halihazırda sözleşmeye bağlandığı bir konteyner projesine sahiptir. Dahili invertörlü bir pil satın almak, kullanamayacağınız ikinci bir dönüştürücü satın almak ve fabrikanın zaten yapmış olduğu entegrasyon işi için ödeme yapmak anlamına gelir.

225kWh ve 241kWh kümeleri CAN, Ethernet veya RS485 üzerinden temiz bir DC arayüzü sunarak depolama varlığını kendi güç dönüşüm ve kontrol yığınınıza bağlamanıza olanak tanır. Mimariyi koruyorsunuz; enerjiyi sağlıyoruz.

İki Yapılandırma ve Eşleştikleri

716,8VDC nominal ve 604~806VDC çalışma penceresine sahip 1P224S'de 225kWh; 768VDC nominal ve 672~864VDC ile 1P240S'de 241kWh.

Her ikisi de 51,2V/314Ah paketlerde LFP 3,2V/314Ah hücreleri kullanıyor - 225kWh küme için 14 paket, 241kWh için 15 paket - ve her ikisi de 0,5CP'de 150A standart akım hızına sahip.

604~806VDC penceresi, 600-800V DC veri yolu etrafında oluşturulmuş PCS platformlarına uygundur; 672~864VDC penceresi 750-900V sınıfına uygundur - projeyi teklif etmeden önce eşleştirin.

Yardımcılar dahil tek şarj ve tek deşarjda maksimum verimlilik 0,5°C'de %88'dir, dolayısıyla gidiş-dönüş modeliniz gerçek bir sistem numarası kullanır.

Çevrim ömrü, 0,5°C ve 25°C'de en az %80 enerji tutma oranıyla 8000'den fazla kez belirtilir; bu, koşulları eklenmiş olarak geri ödeme modelinizin ihtiyaç duyduğu sayıdır.

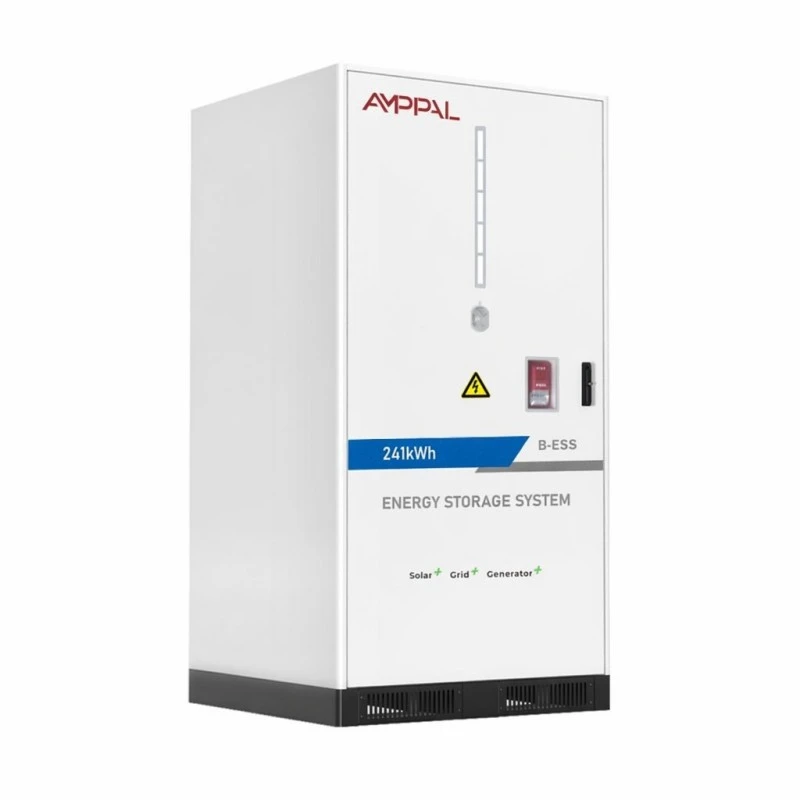

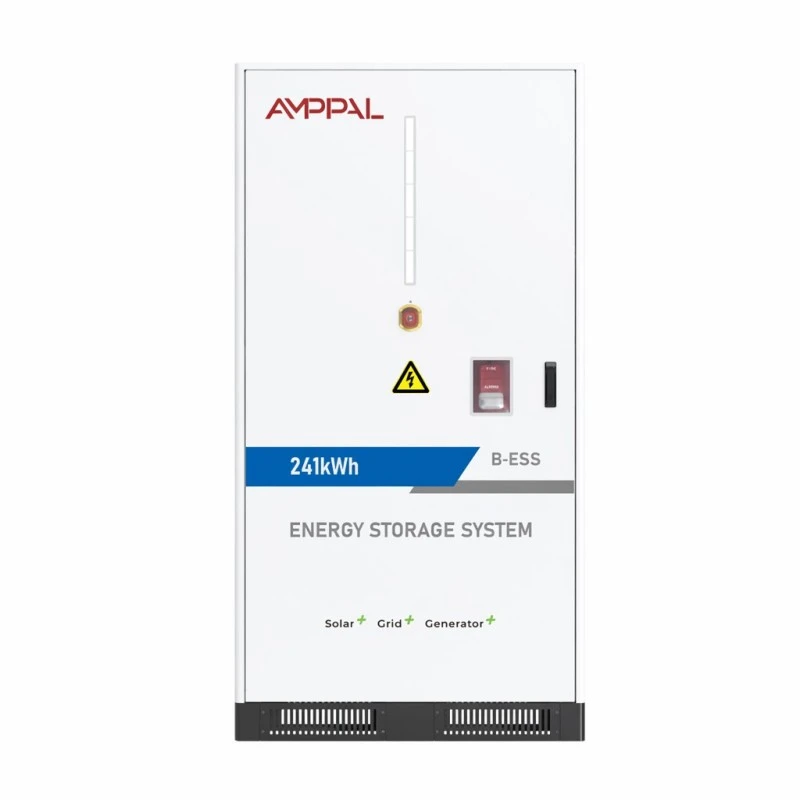

Akıllı hava soğutmalı klima, aerosol artı perflorohekzanon yangın koruması, IP54 ve her iki modelde de 1095*1210*2120mm kabinde 2050kg.

Teknik Özellikler

Çıplak Kümeyi Kim Satın Alır?

Mevcut bir PCS hattına sahip entegratörler: Küme, stokta ve destekte ikinci bir invertör SKU'su olmadan kataloglarına depolama alanı ekler.

Çeşitli tesislerde tek bir pil ortağını standartlaştıran EPC'ler; her yerde aynı 2050 kg kabin, aynı iletişim arayüzü, aynı yedek parça listesi.

PV santrallerini, kümenin mevcut invertörün DC barasında yer aldığı ve eski invertörün rolünü sürdürdüğü DC bağlantılı depolamaya dönüştüren projeler.

PCS'nin müşteri tarafından ayrı olarak tedarik edildiği ve pilin fabrikada test edilmiş, bağımsız olarak onaylanmış bir ünite olarak ulaşması gereken konteyner projeleri.

Kontrol mimarisinin özel olduğu ve yalnızca bir DC bileşeninin yerleştirildiği madencilik ve endüstriyel alanlar için yedekleme yapıları.

PC'nizle Eşleştirme ve İstifleme

İlk kontrol voltajdır. Kümenin çalışma penceresi (modele bağlı olarak 604~806VDC veya 672~864VDC) her iki uçta da marjla PCS DC giriş aralığının içinde yer almalıdır, çünkü pil boş ve tam şarj arasında tam pencereyi çalıştırır.

İkinci kontrol el sıkışmadır. Küme, uzaktan hizmet için isteğe bağlı 4G ile standart olarak CAN, Ethernet ve RS485'i konuşur; EMS'niz ya bunlardan birini konuşur ya da bir protokol ağ geçidi kazanır. Kayıt haritasını dokümantasyon paketiyle birlikte yayınlıyoruz, böylece kontrol mühendisiniz SOC'yi, akım limitlerini ve koruma alarmlarını fabrika çağrısı olmadan haritalandırabilir.

Kapasite, yeniden raflamayla değil, kümelerin eklenmesiyle artar. Aynı modelin ikinci bir 241 kWh'lik grubu aynı DC barasına paralel olarak bağlanır - eşleşen nominal voltaj şarttır - ve tesis EMS'si bunları iki DC kaynağı olarak toplar. Güç PCS tarafından sınırlı kalır; 225 veya 241kWh'lik adımlarla enerji ölçekleri.

Güvenlik ve Sertifikasyon Dosyası

Yangından korunma iki aşamalıdır: paket seviyesinde aerosol, kabin hacmi için perflorohekzanon - sigortacıların artık ticari akülerden beklediği konfigürasyon.

PAKETLER CE ve RoHS taşır; Ekipman, gümrük ve saha sigortacılarının görmek istediği belgeler olan UN38.3 ve MSDS ile birlikte gönderilir.

Elektrik rakoru alanını kabin içindeki paket bölmesinden ayıran, DC alt girişli IP54 muhafaza.

Akıllı hava soğutmalı klima, 14-15 paketi dar bir sıcaklık aralığında tutar; kontrolör fanları hücre sıcaklığına göre modüle eder.

Çalışma aralığı 0°C ila +50°C, yoğuşmasız %0-95 bağıl nem, yukarıda değer kaybıyla 2000 m rakımdır - imzalamadan önce tesisinizin içinde olduğundan emin olun.

Her küme, paket düzeyinde günlük kaydıyla tam bir 0,5CP fabrika döngü testini tamamlar ve kabul raporu üniteyle birlikte gönderilir.

Küme Yueqing'de Nasıl Birleştirildi?

1. Hücre alımı — 314Ah LFP hücreleri, yapım başlamadan önce kapasite ve iç direnç açısından örneklenir.

2. Paket montajı — 51,2V/314Ah paketler kaynak yapılır, kablolanır ve BMS paketiyle donatılır, ardından yalıtım testi yapılır.

3. Kabin imalatı - çelik sac CNC ile kesilmiş, bükülmüş, kaynaklanmış ve korozyona karşı korumalı toz boya ile kaplanmıştır.

4. Raf — paketler, DC barası torklanmış ve kontrol edilmiş halde 1P224S veya 1P240S dizisine takılır.

5. Termal ve yangın donanımı - klima, kanallar, aerosol jeneratörleri ve perflorohekzanon sistemi kuruldu ve test edildi.

6. Kontrol kabloları — küme denetleyicisi, iletişim ağ geçitleri ve DC alt giriş rakoru sonlandırılır ve doğrulanır.

7. Kabul testi — Seri numarasına göre kaydedilen paket düzeyinde voltaj ve sıcaklıkla 0,5CP şarj ve deşarj.

8. Paketleme — 2050 kg'lık kabin güçlendirilmiş bir palete sabitlenmiştir, şok göstergeleri takılmıştır ve nakliye için kasalara yerleştirilmiştir.

Hangi Küme ve Kaç Adet

İlk önce PCS voltaj pencerenize ve ikinci olarak enerji hedefinize göre modeli seçin. 750-900V DC veri yolu 241kWh kümesine (672~864VDC) işaret eder; 600-800V veri yolu 225kWh üniteye (604~806VDC) işaret eder. Voltaj uyumsuzluğunu zorlamak, akünün veya invertörün değerinin düşmesi anlamına gelir ve her ikisi de geri ödemeye zarar verir.

Daha sonra dağıtım penceresine göre kümeleri sayın: her 225kWh'lik küme, veri yoluna 150A standart sağlar, böylece iki saatlik bir penceredeki faydalı enerji, isim plakasının değil, PCS'nin dönüştürdüğü enerjidir.

Tedarik şekli konusunda dürüst olun. Projenizde henüz PCS ve EMS yoksa, çıplak küme yanlış başlangıç ​​noktasıdır; aynı fabrika serisinden entegre bir kabin veya konteyner devreye almaya daha hızlı ulaşacaktır. Küme, yığının geri kalanına zaten sahip olan alıcılar içindir.

Küme Teklifine Eklenecek Sorular

Yalnızca nominal değeri değil, voltaj penceresini de isteyin. '768V' olarak belirtilen bir küme, PCS'niz 850V'de klipslenirse ve paket 864V'a şarj olursa yine de işe yaramaz olabilir.

İletişim kayıt haritasının üniteyle birlikte mi yoksa yalnızca bir Gizlilik Anlaşması incelemesinden sonra mı gönderileceğini sorun; bizim haritamız dokümantasyon paketindedir.

Yangından korunmanın nasıl aşamalandırıldığını sorun: burada hem aerosol hem de perflorohekzanon mevcuttur; Tek acentelik bir fiyat teklifi sigorta dosyanızı değiştirir.

Döngü iddiasının hız, sıcaklık ve tutma durumunu belirtip belirtmediğini sorun - koşullar olmadan '8000 döngü' bir spesifikasyon değildir.

Ticari şartlar: Standart kümeler için 25-35 iş günü, beş yıllık garanti, prototip entegrasyon çalışması için MOQ bir birim.

2050 kg'lık bir kümenin nakliyesi

Kabin, her iki modelde de 1095*1210*2120 mm ölçülerinde ve 2050 kg ağırlığında olduğundan, şantiyede ihtiyaç duyulan yerlerde vinç için forklift cepleri ve kaldırma noktaları bulunan güçlendirilmiş bir palet üzerinde hareket eder.

Pil takılıyken gönderi UN3480 tehlikeli maddedir: UN38.3 raporunu ve MSDS'yi hazırlarız ve menşede yaklaşık bir haftalık DG rezervasyon teslim süresini eklemelisiniz.

Şartlar istek üzerine CIF ile FOB Ningbo veya Şanghay'dır. Kamyon bölmesi başına bir küme, karayolu taşımacılığı için pratik yüktür; rota izin veriyorsa iki tanesi destekli 20 metrelik bir konteynere sığar.

Hizmet ve Kapasite Taahhüdü

Paketler, klima, yangın sistemi ve küme denetleyicisi için teslim edilen tek bir ünite olarak beş yıllık garanti.

Kapasite tutma, fabrika kabul günlüğüyle karşılaştırılarak belirtilen 0,5C döngü altında %80 oranında garanti edilir.

Paketler sahada değiştirilebilir: zayıf bir paket, dizinin geri kalanına dokunulmayacak şekilde birkaç saat içinde değiştirilir ve BMS yeniden başlatıldığında yeniden dengelenir.

CAN/Eth/RS485 (isteğe bağlı 4G) üzerinden uzaktan teşhis, mühendislerimizin paket düzeyindeki verileri okumasına ve sapmayı saha enerji raporlarında gösterilmeden önce işaretlemesine olanak tanır.

Yıllık servis, filtre temizliğini, yangın basıncı kontrollerini, tork doğrulamasını ve kapasite çalışmasını kapsar; Yedek paketler 5-7 iş günü içinde gönderilir.

Tekrarlandığını Gördüğümüz Entegrasyon Hataları

Yanlış: kümeyi, DC penceresi pil aralığını zar zor kaplayan bir PCS'ye kablolamak. Sağ: 604~806VDC veya 672~864VDC'nin her iki uçta kenar boşluğu olacak şekilde PCS penceresinin içinde bulunduğunu doğrulayın.

Yanlış: 225kWh ve 241kWh gruplarının tek bir otobüste karıştırılması. Sağ: Nominal gerilimlerin çakışması için paralel üniteler aynı model olmalıdır.

Yanlış: DC alt giriş rakorunu su akışına açık bırakmak. Sağ: Montaj sırasında salmastrayı kapatın ve kaide alanını temiz tutun.

Yanlış: IP54'ün her yerde dış mekana maruz kalma anlamına geldiğini varsaymak. Doğru: Tozu ve sıçramayı tolere eder, durgun suyu değil; kümeyi sele eğilimli zeminden uzak tutun.

Yanlış: Enerji vermeden önce iletişim haritası testini atlamak. Sağda: küme veri yoluna bağlanmadan önce EMS'nizle tezgah düzeyinde CAN/RS485 anlaşması yapın.

Entegratörlerin Raporu Nedir?

Dubai'deki bir sistem entegratörü, 2025'in başlarında bir otel projesi için 241kWh'lik kümeyi 500kW'lık bir PCS ile eşleştirdi. Baş mühendisleri, CAN kayıt haritasının EMS haritalamasını öğleden sonra bitirmelerine izin verdiğini ve fabrika test raporunun yerel otoritenin belge incelemesini kolaylaştırdığını söyledi - ancak DC kablo kuyrukları standart uygulamalardan daha kısaydı, bu yüzden bir bağlantı kutusu eklediler.

Cape Town'daki bir EPC, üç perakende satış noktasında 225kWh kümesini standartlaştırdı. Tedarik liderleri aynı 2050 kg'lık kabinin ve ortak yedek parça listesinin saha lojistiğini basitleştirdiğini belirtirken, devreye alma ekibi klimanın servis erişim panelinin tercih ettikleri düzende duvara bakan tarafta olduğundan şikayet etti.

Kolombiya'nın Medellin kentindeki bir madencilik yüklenicisi, dizel hibrit sistemin arkasındaki bir DC veriyolunda iki adet 241kWh'lik kümeyi çalıştırıyor. Kontrol mühendisleri, paralel konfigürasyonun duyurulduğu gibi SOC ile eşleştiğini doğruladı ve daha uzun bir WiFi anten seçeneği istedi, böylece küme tanılamaları kontrol odasına kablo olmadan ulaştı.

Entegratörlerin İmzalamadan Önce Sorduğu Yanıtlar

S: PCS dahil mi?

C: Hayır - bu DC tarafındaki pil kümesidir. CAN, Ethernet veya RS485 (isteğe bağlı 4G) üzerinden PCS/EMS'nize aktarılır.

S: Hangi PCS voltajları eşleşiyor?

C: 225kWh kümesi 604~806VDC'yi kapsar; 241kWh, 672~864VDC'yi kapsar. PCS DC pencerenizi aralığa göre kontrol edin.

S: İki kümeyi paralel olarak çalıştırabilir miyim?

C: Evet, aynı DC barası üzerindeki aynı model kümeler, nominal voltajla eşleşiyor ve EMS sitesi tarafından toplanıyor.

S: Standart akım nedir?

A: 0,5CP oranında küme başına 150A; PCS gücü tanımlar, küme ise enerjiyi tanımlar.

S: Gidiş-dönüş verimliliği nedir?

C: Yardımcı maddeler dahil, tek şarj ve tek deşarjda 0,5°C'de maksimum %88.

S: Hücreler ne kadar süre dayanır?

C: En az %80 tutma oranıyla 0,5°C ve 25°C'de 8000'den fazla döngü; Daha yüksek ortam sıcaklıkları bu süreyi kısaltır.

S: Üçüncü taraf EMS ile çalışıyor mu?

C: Evet - kayıt haritası dokümantasyon paketinin bir parçasıdır, böylece mühendisiniz fabrika çağrısı olmadan entegre olabilir.

S: kurşun zamanı nedir?

C: Standart kümeler için 25-35 iş günü, ayrıca menşede tehlikeli madde rezervasyonu için yaklaşık bir hafta.
