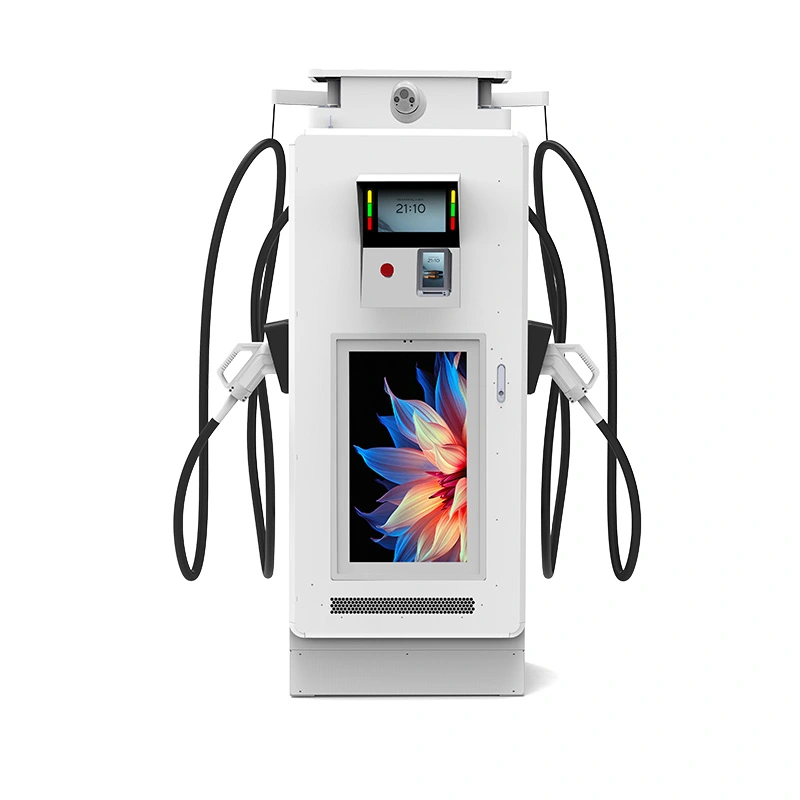

Kamu İstasyonları için Dijital Ekranlı 120kW Ticari DC EV Şarj Cihazı

480V Panel için Üretildi: Kuzey Amerika Ticari Siteleri için 120kW Şarj Cihazı

Kuzey Amerika ticari binaları 480V üç fazlı kablolarla donatılmıştır ve bu gerçeği göz ardı eden bir şarj cihazı, kimsenin bütçeleyemeyeceği transformatör maliyetleri yaratır. AF-DC-120-Y-B-M-4-H, AC480V±%10'u doğrudan 45-65Hz'de alır, böylece ABD ve Kanada'daki çoğu perakende, endüstriyel ve karma kullanımlı tesis, onu bir düşürücü transformatör eklemeden mevcut panelden besleyebilir.

Aynı zamanda gürültüyü 60dB'de (tipik DC kabinlerinin kabaca 5dB altında) sınırlandırıyor; bu da mülk hatlarında, apartman komşularında ve bütün gece çalışan ticari bölgelerde önemli. Ön panodaki 32 inç 1920×1080 ekran medyanızı veya marka içeriğinizi yönetir ancak bu modeli farklı kılan şey elektrik hikayesidir.

En yüksek verimlilik %95 seviyesindedir, muhafaza IP54'tür ve CCS1 çıkışı 0-250A'yı kapsar. Servis girişinde evet demenin kolay olduğu 120kW'lık bir makinedir ve ekran, kurulumun bir kısmının zamanla maliyetini karşılar.

Mülkiyet Hattında 480V Giriş ve 60 dB Tavan Neden Önemlidir?

Düşürücü transformatör yok: 480V servisi üniteyi doğrudan besleyerek maliyetten, taban alanından ve ekstra dönüşüm aşaması kayıplarından tasarruf sağlar.

45-65Hz geniş frekans girişi, inşaat aşamaları sırasında daha zayıf şebeke şebekelerini ve jeneratör gücünü tolere eder; bu, dengesiz beslemeye sahip sahalarda gerçek bir avantajdır.

Yaklaşık normal bir konuşma düzeyine denk gelen 60 dB'lik bir tavan, komşuların ve gece vardiyasında çalışan personelin rahat etmesini sağlar.

Fan hızı, fişten tam güçle çalışmak yerine yükü ve sıcaklığı takip eder, bu da 24 saatlik bir döngü boyunca hem gürültüyü hem de boşa harcanan enerjiyi azaltır.

Termal değer kaybı, elektronik aksamı 50°C sıcaklıkta korurken, 120kW değeri normal koşullarda da geçerlidir.

32 inçlik ekran, medya işlerini (reklamlar, istasyon bilgileri veya marka döngünüz) hâlâ aynı uzak içerik portalı üzerinden gerçekleştiriyor.

Teknik Özellikler

AF-DC-120-Y-B-M-4-H'nin fabrika spesifikasyonu tam olarak gönderildiği haliyle.

Hem Yüksek Görünürlük Hem de Sessiz Geceler Gereken Siteler

Karma kullanımlı gelişmeler: cadde düzeyinde perakende satış ve üst kattaki daireler — şarj cihazı gürültü şikayetlerine yol açmadan bütün gece çalışır.

ABD ve Kanada perakende zincirleri: 480V paneller halihazırda tesiste olduğundan ünite mevcut hizmete devam ediyor.

Ofis ve otel otoparkları: 120 kW'ta 20-40 dakikalık oturumlar çalışma günü boyunca park yerlerini devreder.

Konut bloklarının yakınındaki belediye arsaları: karartılmış ekran ve 60dB tavan, gece yapılan oturumlarda bile sitenin komşu dostu olmasını sağlıyor.

Endüstriyel 480V hizmetlerinde filo depoları: Bir panel şarj cihazlarını ve mevcut mağaza ekipmanlarını besler.

Kongre merkezleri ve etkinlik mekanları: Ekran, gösteriler sırasında sponsor mesajlarını taşıyor ve 120kW, oturumlar arasında arabaları döndürüyor.

Makine Uğultu Olmadan 480V'yi DC'ye Nasıl Dönüştürür?

Giriş aşaması AC480V üç fazını bir ara DC barasına doğrultuyor, ardından yüksek frekans dönüştürücüler gücü aracın talep ettiği voltaja düşürüyor. Geniş bant aralıklı anahtarlama modülleri, ünitenin bu giriş voltajında ​​%95 tepe verimliliği tutmasının nedenidir; bu göründüğünden daha zordur; daha yüksek giriş voltajları anahtarlama marjlarını daraltır.

Gürültü hikayesi dönüşümle değil, soğutmayla ilgilidir. Fanlar sıcaklık kontrollüdür ve çoğu zaman kısmi hızda çalışır; yalnızca sürekli ağır yükler onları tam devire doğru iter. Bu, 60dB'lik bir ünite ile bu sınıfta yaygın olan 65dB'lik kabinler arasındaki pratik farktır.

OCPP 1.6/2.0 oturum verilerini, uzaktan tanılamayı ve cihaz yazılımı güncellemelerini taşırken ekran kendi içerik beslemesini çalıştırır. Her iki sistem de arka ucunuzdaki tek istasyon kaydına rapor verir.

60 dB İddiasını ve Elektriksel Güvenlik İşaretlerini Destekleyen Testler

Ses basıncı tam yük altında kabinden 1 metre uzakta ölçülür ve ünite test raporuna kaydedilir; dolayısıyla 60dB rakamı bir broşür tahmini değil, doğrulanabilir.

CE ve TUV tip onayı tüm üniteyi kapsar; Dışa aktarma dosyaları için UL ve CB elektrik raporları mevcuttur.

Muhafaza ve ekran çerçevesi contaları üzerinde 96 saatlik tuz püskürtme testi.

Tam 45-65Hz bandında AC480V giriş aşamasında izolasyon ve dalgalanma testleri.

48 saatlik tam yükte yanma, gürültüyü, sıcaklığı ve elektriksel okumaları seri numarasına göre kaydeder.

Modüller -30°C ila +55°C arasında derecelendirilmiştir; ünitenin tamamı -25°C ila +50°C için belirtilmiştir.

Bobinden Kasaya: 480V'ye Hazır Bir Kabin Yapımı

Adım 1. Çelik bobinler FANUC hatlarında lazerle kesilir ve robotla kaynaklanır.

Adım 2. TRUMPF abkant presleri panelleri oluşturur; toz boya ve kürlemeyi takip edin.

Adım 3. 480V giriş aşaması (kontaktörler ve aşırı gerilim koruyucular) tork kontrollü AC hattına bağlanır.

Adım 4. Doğrultucu modülleri ve ekran alt aksamı DC hattına takılır.

Adım 5. Soğutma aksamı, fanlar, kanallar ve sıcaklık sensörleri takılır ve mühürlenir.

Adım 6. 120kW'ta tam yük testi, birim başına verimliliği, güç faktörünü ve gürültüyü kaydeder.

7. Adım. 48 saatlik bir yanma döngüsü, oturumları ve ekran oynatmayı birlikte şarj eder.

Adım 8. Son inceleme ve kutulama; tesis 2024 yılına kadar bir milyonun üzerinde ünite sevk etti.

120kW Ekran Ünitesinin Servis Girişinize Eşleştirilmesi

Tesisiniz Kuzey Amerika'da 480V ticari hizmetle veya 480V üç fazlı herhangi bir pazarda bulunuyorsa bu üniteyi belirtin. 120kW pratik bir orta sınıftır: 160kW'tan fazla kabinlerin besleyici talepleri olmadan çoğu yolcu EV'si için 25-45 dakikada tam şarj olur. Ayrıca elektrik kurulumunu zorlaştırmadan ekran üzerinden ikinci bir gelir akışı sağlar.

Sadece 208V veya 230/400V hizmeti veren bir site için satın almayın. Bu giriş değişkeni 480V'ta sabitlenmiştir ve bir transformatör eklemek asıl meseleyi boşa çıkarır; eğer şebekeniz buysa bizden 380V değişkenini isteyin.

Ve eğer sitenin ön avlunun hemen üzerinde yatak odaları varsa, bütçeyi gerçekçi yapın: Geceleri iç mekanda 60dB bile duyulabilir. Komşular ilk şikayette bulunmadan önce bir ses bariyeri veya gece elektrik kesintisi programı planlayın.

AMPPAL, Yerel Distribütörlerin Sunmadığı Neleri Sunuyor?

Teklif paketinde CE, TUV, UL ve CB sertifikaları ile Yueqing'den fabrikadan doğrudan fiyatlandırma.

Çizim onayından sonra teslimat 15–20 iş günü; Bir konteynerden MOQ.

OEM/ODM: markanız kabinde ve ekran önyükleme ekranında.

200'den fazla istasyonu kendimiz işletiyoruz, bu nedenle sahadan gelen mühendislik geri bildirimleri tasarıma geri dönüyor.

5 iş günü içinde çapraz gönderilen yedek paneller ve modüllerle birlikte 2 yıllık garanti.

ABD İş Sahası için 120 kW'lık Bir Ünitenin Paketlenmesi ve Gönderimi

Kabin, 1800 × 750 × 690 mm gövdeye uygun boyutta çelik çerçeveli bir sandık içinde dik olarak gönderilir. Ekran köpük ve kontrplakla kapatılmıştır ve CCS1 düzeneği yastıklı bir iç kutunun içinde yer alır.

Kasalarda çatal cepleri ve dört kaldırma noktası bulunur; Sandık planı teklifle birlikte gönderilir, böylece nakliyeciniz kamyonu limandan sahaya kadar planlayabilir. Ünite her zaman dik hareket eder, bu da dahili baraları ve ekran contasını sağlam tutar.

Şartlar ABD veya Kanada limanına FOB Ningbo veya CIF'dir. Fatura, çeki listesi, konşimento, menşe belgesi ve test raporları yüklemeden sonraki 3 iş günü içinde düzenlenir.

Ünite İndikten Sonra Garanti, Yedek Parçalar ve Destek

Modülleri, denetleyiciyi, ekranı ve soğutmayı kapsayan 2 yıllık standart garanti.

Stokta bulunan yedek güç modülleri ve paneller; 5 iş günü içinde çapraz gemi değişimi.

Arızalar, ürün yazılımı ve fan davranışı için uzaktan OCPP teşhisi.

İlk kez kurulum yapacaklar için görüntülü görüşme yoluyla devreye alma desteği.

Filtreleri, fanları ve tork kontrollerini kapsayan üç aylık bakım kontrol listesi.

480V Sahalar ve Karma Kullanımlı Mahalleler için Kurulum Notları

Yanlış: Üniteyi 208V panelden beslemek ve tam güç beklemek. Sağ: Servis girişinde AC480V±%10 üç faz sağlayın.

Yanlış: Ünitenin yalnızca 50Hz olduğu varsayılmaktadır. Sağ: 45-65Hz'yi kabul eder, ancak enerji vermeden önce isim plakasındaki yerel frekansı doğrulayın.

Yanlış: Kabini, fanlar köşeye bakacak şekilde duvara yaslamak. Sağ: Fan kontrolünün tasarlandığı gibi çalışması için kurulum kılavuzunda gösterilen mesafeyi koruyun.

Yanlış: Sıcak bir günün ardından fanları yüksek hıza zorlamak. Doğru: denetleyicinin bunları azaltmasına izin verin; zorunlu hız yalnızca gücü boşa harcar ve gürültüye neden olur.

Yanlış: Paylaşılan bir hizmette faz dengesinin göz ardı edilmesi. Sağ: Devreye almadan önce bir elektrikçinin üç fazdaki yüklemeyi doğrulamasını sağlayın.

Desibele Önem Veren Operatörlerden Geri Bildirim

ABD'nin Houston, Teksas kentindeki bir müteahhit, 2025'in başlarında bir perakende satış plazasına iki ünite kurdu. Mülk yöneticisinin asıl endişesi, yan taraftaki apartman bloğundan gelen gürültüydü; Üç ay sonra kaydedilen tek şikayet saat 23:00'teki ekran parlaklığıydı ve gece programı aynı hafta bunu belirledi. O zamandan beri şarj tarafının servis çağrısına ihtiyacı olmadı.

Kanada Toronto'daki bir alışveriş merkezi sahibi, üniteleri alışveriş merkezinin 480V panelinden besleyerek trafo maliyetinden tamamen tasarruf etti. Elektrikçi devreye alma sırasında faz yüklemesini doğruladı; Tek yakınmaları, ekran şablonunun öğrenilmesinin biraz zaman alması ve şarj tarafının sekiz ay boyunca temiz çalışmasıydı.

Seattle, ABD'deki bir geliştirici, perakende kiracının reklam ekranını istediği karma kullanımlı bir garaja bir ünite yerleştirdi. Kiracı, gürültü çalışmalarında 60 dB tavanın korunduğunu bildirdi ve şimdi iki mülk için daha üniteler planlıyor; küçük şikayet, CCS1 kablosunun kış soğuklarında beklenenden daha sert hissetmesidir; bu bir şarj cihazı arızası değil, bir kablo kılıfı meselesidir.

SSS: 480V Giriş, Gürültü Sınırları ve 120kW Çıkış

S: Bu ünite 380V Avrupa gücüyle çalışabilir mi?

C: Hayır, bu değişken AC480V±%10'da sabitlenmiştir. Şebekeniz 230/400V ise 380V versiyonunu isteyiniz.

S: 60dB gerçekten ne kadar gürültülü?

C: Tam yük altında kabinden 1 metre uzakta ölçülen normal konuşma seviyesi hakkında.

S: Gürültü geceleri kötüleşiyor mu?

C: Sadece yük ve ısı gerektiriyorsa; fan hızı saati değil sıcaklığı takip eder.

S: 120kW'lık bir ünitenin 480V'ta hangi boyuttaki besleyiciye ihtiyacı vardır?

C: Marjdan önce tam yükte faz başına yaklaşık 150A; mühendisiniz, ani akım ve gelecekteki eklemeler için kesiciyi boşluk payına sahip olacak şekilde boyutlandırmalıdır.

S: 32 inç ekran gürültüyü artırıyor mu?

C: Hayır, panel herhangi bir saatte pasif olarak soğutulur ve tamamen sessizdir.

Soru: Transformatör gerekli mi?

C: Sitenizde 480V üç faz varsa hayır; ünite bu tür bir hizmete doğrudan bağlanacak şekilde tasarlanmıştır.

S: Garanti neleri kapsıyor?

C: Güç aşamasını, ekranı ve soğutma sistemini kapsayan 2 yıllık standart.

S: Kanada'da kurabilir miyiz?

C: Evet, burada 480V standarttır ve sertifika belgeleri üniteyle birlikte gönderilir.
