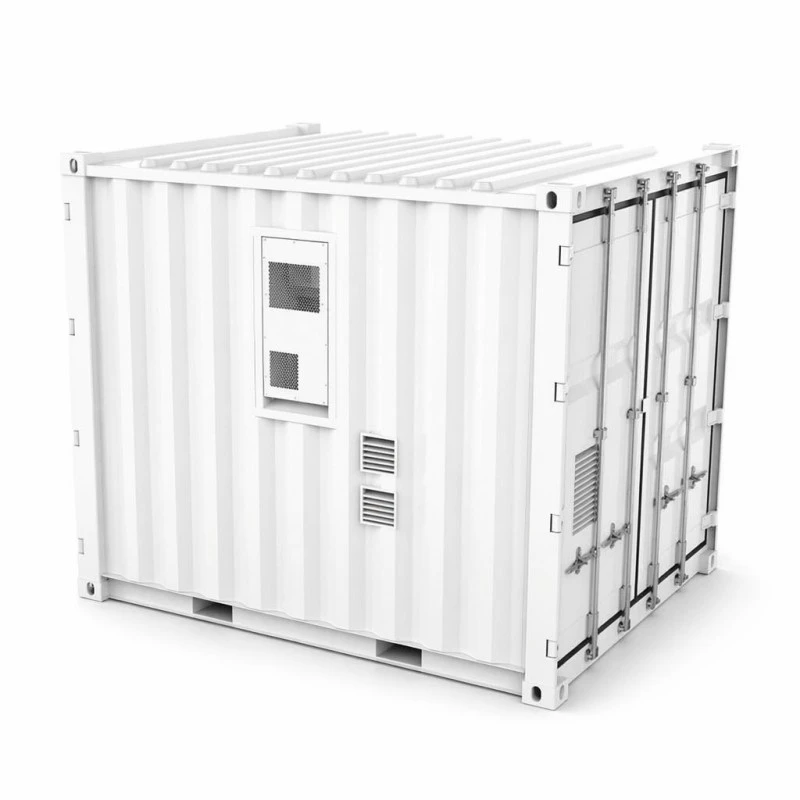

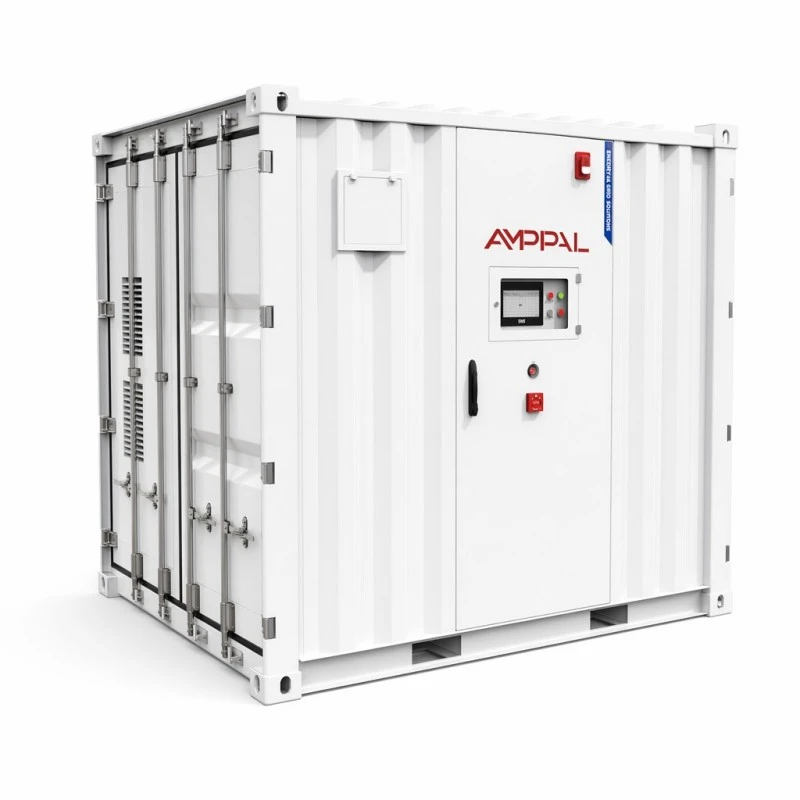

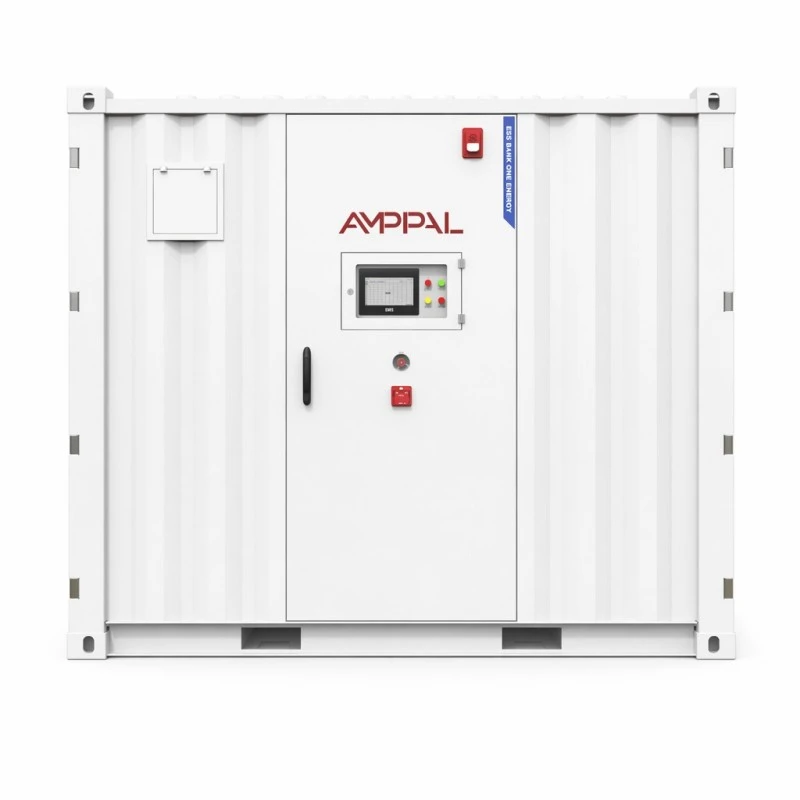

Şebeke Ölçeğinde Konteynerli Pil Enerji Depolama Sistemi

Kamyona Gelenler

Geleneksel megawatt saatlik projeler sahada monte ediliyor: paketler paletlere ulaşıyor, raflar yukarı çıkıyor, kablolar çekiliyor ve devreye alma süresinin yarısı, kurulum haftasında yapılan kablolama hatalarını takip etmekle geçiyor. Hizmet Ölçeğinde Konteynerli Pil Enerji Depolama Sistemi bu sırayı tersine çevirir. 48 veya 55 pil paketi, klima döngüsü, aerosol ve perflorohekzanon yangın sistemleri ve izleme kablolarının tümü Yueqing'deki fabrikamızda entegre edilmiştir, tek bir sistem olarak test edilmiştir ve tek bir 3048*2438*2591 mm ünite olarak gönderilmiştir. Varışta, saha ekibi bunu hazırlanan pedin üzerine yerleştirir, DC alt giriş kablosunu proje PCS/EMS'sine kadar geçirir ve devreye alma işlemini gerçekleştirir. Fabrika montaj süresi, genellikle raf sistemi yerine konteyner satın almanın asıl amacı olan kritik yolunuzun dışına taşınır.

İki Değişkeni Tanımlayan Beş Sayı

Aynı muhafazadan 1060kWh ve 1215kWh nominal kapasite: 48 pakete karşılık 55 paket LFP 3,2V/314Ah hücre; böylece kapladığı alan, yastık ve vinç planı çeşitler arasında değişmez.

Dizi mimarisi tasarıma göre farklılık gösterir - 844,8VDC nominalde 1060kWh ünite için 4P264S, 774,4VDC'de 1215kWh ünite için 5P242S - her ikisi de çoğu büyük PCS platformunun kabul ettiği 680~950VDC penceresinin içinde kalır.

Standart şarj ve deşarj akımı her ikisinde de 0,5CP oranında 200A'dır; bu da konteynerin DC çıkışını tipik proje veriyolu tasarımlarıyla uyumlu tutar.

Sistem verimliliği, bir şarj ve bir deşarj üzerinden ölçülen, 0,5C'de maksimum %88 olarak belirtilmiştir; bu rakam, yalnızca pil dizisini değil, yardımcıları da içermektedir.

Ömrü, en az %80 enerji tutma ile 0,5°C ve 25°C'de 8000'den fazla döngü olarak belirtilir ve 0°C ila +50°C çalışma bandı, klimalı iç mekana uygundur.

Teknik Özellikler

Kategori	Parametre	1060kWh Modeli	1215kWh Modeli
DC Tarafı	Nominal kapasite	1060kWh	1215kWh
	Hücre türü	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Pil sistemi dizisi	4P264S	5P242S
	PAKET spesifikasyonu	70.4V314Ah	70.4V314Ah
	HAYIR. PACK sayısı	48 adet	55 adet
	Nominal voltaj	844.8VDC	774.4VDC
	Gerilim aralığı	680~950VDC	680~950VDC
	Standart şarj/deşarj akımı	200A	200A
Sistem parametreleri	Sistem verimliliği	MAX.verimlilik %88 @0,5C / 1 Şarj 1 Deşarj	MAX.verimlilik %88 @0,5C / 1 Şarj 1 Deşarj
	Sistem ömrü	>8000 Kez(0,5C@25°C) Enerji tutma oranı ≥ 80%	>8000 Kez(0,5C@25°C) Enerji tutma oranı ≥ 80%
	Kablolama yöntemi	DC alt girişi	DC alt girişi
	Şarj ve deşarj oranı	0,5CP	0,5CP
	Termal yönetim yöntemi	Akıllı hava soğutmalı klima	Akıllı hava soğutmalı klima
	İletişim protokolü	CAN/Eth/RS485(4G İsteğe Bağlı)	CAN/Eth/RS485(4G İsteğe Bağlı)
	Yangından korunma sistemi	Aerosol ve Perflorohekzanon	Aerosol ve Perflorohekzanon
	IP derecesi	IP54	IP54
	Ürün boyutu	3048*2438*2591 mm	3048*2438*2591 mm
	Ürün ağırlığı	9500kg	10500kg
Çevresel Gereksinimler	Çalışma sıcaklığı aralığı	0°C~+50°C	0°C~+50°C
	Çalışma nem aralığı	%0~95 RH(yoğuşmasız)	%0~95 RH(yoğuşmasız)
	Çalışma yüksekliği	2000m (>2000m Değer Kaybı)	2000m (>2000m Değer Kaybı)
	Sertifikasyon	PAKET: CE ROHS UN38.3 MSDS	PAKET: CE ROHS UN38.3 MSDS
	Garanti	5 Yıl	5 Yıl

Megawatt Saatlik Devreye Alan Siteler

Akşamları 2-4 saatlik zirvelere sahip ve bu pencereyi değiştirmeyi ödüllendiren bir tarife yapısına sahip sanayi parkları.

Dizel jeneratör değişimi: 200A deşarjda 1060kWh, yakıt lojistiği olmadan tipik bir kesinti penceresi boyunca mütevazı bir endüstriyel yükü karşılar.

Güneş veya rüzgar santrallerinin üretimi sağlamlaştırması ve aksi takdirde kesintiye uğrayacak üretimi yakalaması gerekiyor.

Dağıtım şirketleri, bir besleyicinin zirvesini bir veya iki sezon boyunca tıraşlayarak trafo merkezi yükseltmesini erteliyor.

Sahada inşa edilen batarya odalarının pratik olmadığı ve fabrikada test edilmiş teslimatın tek güvenilir seçenek olduğu uzak madencilik ve ada sahaları.

Prefabrik Proje Nasıl Çevrimiçi Hale Geliyor?

Proje dizisi sivil paketle başlıyor: 9500-10500 kg'lık nokta yüke uygun düz bir beton yastık, konteyner konumuna giden kablo kanalı ve klimanın ısı reddi için açıklık.

Kaldırma tek bir vinç işlemidir. Ünitenin 3048*2438*2591 mm'lik zarfı ve köşe dökümleri standart konteyner donanımıdır, dolayısıyla ayırıcı çubuk ve donanım özel yapım yerine kiralanır.

Devreye alma üç adımda gerçekleştirilir: PCS sahasına alt giriş rakoru aracılığıyla DC kablolama, proje EMS'si (isteğe bağlı 4G uzaktan erişim) ile CAN/Eth/RS485 anlaşması ve yerel otoritenin veya şebeke operatörünün koruma rölesi testlerine, 0,5CP'de şarj/deşarj ve SOC raporlama doğruluğu kontrolüne tanık olduğu kabul dizisi. Konteyner yerleştirildikten sonra iki ila üç gün saha çalışmasına izin verin.

Güvenlik ve Sertifikasyon Dosyasının İçinde

İki bağımsız yangın ajanı: Aerosol paketin hacmi içinde hareket ederken perflorohekzanon konteyner alanını doldurur; bu ikili her iki ölçekte de termal olayları kapsar.

DC alt girişli IP54 muhafaza, böylece konteyner sahadaki yağmuru ve tozu tolere ederken elektrik nüfuzu düşük ve korumalı kalır.

Paketler CE ve RoHS taşır; Ekipmanın tamamı nakliye, gümrük ve saha sigortası için gereken UN38.3 ve MSDS belgelerine sahip olarak gönderilir.

Akıllı hava soğutmalı klima, 48-55'lik paket dizisini dar bir sıcaklık bandında tutar; kontrol cihazı sert bir şekilde döngü yapmak yerine modülasyon yapar.

Çalışma aralığı, yoğunlaşmasız %0-95 bağıl nem ile 0°C ila +50°C ortam ve üzerinde değer kaybıyla 2000 m rakımdır; bu rakamlar proje sahanıza göre kontrol edilmeye değerdir.

Her konteyner, kapılar sevkıyat için mühürlenmeden önce fabrikada paket düzeyinde kayıt yapılarak tam 0,5CP şarj ve deşarj işlemini tamamlar.

Yueqing Fabrikasının İçinde Sekiz Adım

1. Hücre alımı — 314Ah LFP hücreleri, varışta kapasite ve iç direnç açısından toplu olarak örneklenir.

2. Paket yapısı — 70,4V/314Ah paketler kaynaklanmış, kablolanmış, BMS paketiyle donatılmış ve yalıtım testinden geçirilmiştir.

3. Konteyner imalatı — muhafaza, şirketin diğer enerji ürünleriyle aynı katta kesilir, kaynaklanır ve korozyona karşı korumayla kaplanır.

4. Raf kurulumu — paketler, DC veri yolu çalışmasıyla 4P264S veya 5P242S dizi düzenine monte edilir.

5. Termal ve yangın donanımı — klima üniteleri, kanallar, aerosol jeneratörleri ve perflorohekzanon silindirleri kuruldu ve işlevleri test edildi.

6. Kablolama ve kontrol — izleme, iletişim ağ geçitleri ve DC alt giriş rakoru proje arayüzünde sonlandırılır.

7. Fabrika kabul testi — seri numarasına göre kaydedilen paket düzeyinde voltaj ve sıcaklık ile tam 0,5CP döngü.

8. Mühürleme ve paketleme - kapılar mühürlendi, şok göstergeleri takıldı, ünite konteyner sahası için hazırlandı.

Konteyner Ölçeğinde Boyutlandırma Gerçeklik Kontrolü

Daha büyük olanı değil, teslimat aralığınıza uygun olan çeşidi satın alın. 1060kWh ünite, 844,8VDC veriyolunda 200A standartı sunar; 1215kWh ünite daha düşük bir 774,4VDC nominal değerle daha fazla enerji sunar. PO kesilmeden önce hangi voltajın PCS çalışma aralığı dahilinde olduğunu kontrol edin.

Hava soğutmanın gerçek sınırları vardır. Tesisiniz düzenli olarak +50°C'yi aşıyorsa veya klimanın sürekli olarak tam yükte çalıştığı nemli bir tropikal iklimde bulunuyorsa, sıvı soğutmalı bir ürün hücre sıcaklığını daha düz tutacak ve daha uygun olabilir. Bunu teslimattan sonra değil, teklifte söylüyoruz.

Yaklaşık 500kWh depolama ihtiyacının altında olan bu konteynerin şekli yanlıştır. Dolap ölçeğinde bir ürünün taşıma, vinç ve şantiye maliyeti daha düşüktür ve size aynı ürün yelpazesinden bir ürün önerebiliriz.

EPC Fiyat Tekliflerine Sorulacak Sorular

Verimlilik rakamının tek bir şarj-deşarj döngüsü boyunca sistem düzeyinde olup olmadığını sorun; bizimki, yardımcılar dahil 0,5C'de maksimum %88'dir.

Döngü ömrü iddiasında hız, sıcaklık ve tutma eşiğinin belirtilip belirtilmediğini sorun (koşulsuz '8000 döngü' bir spesifikasyon değil, bir pazarlama cümlesidir).

İçeride kaç tane itfaiye görevlisinin bulunduğunu sorun. Aerosol artı perflorohekzanon, sigortacıların gereksinimlerine giderek daha fazla yer verdiği konfigürasyondur.

Tesisin PCS'si farklı bir iletişim protokolü kullanıyorsa devreye alma süresinin ne olacağını sorun - CAN, Ethernet ve RS485 burada standarttır, 4G uzaktan kumanda ise isteğe bağlıdır.

Ticari şartlar: Standart bir konteyner için üretim 30-40 iş günü sürer, beş yıl garantilidir ve pil paketleri, konteyneri boşaltmadan sahada değiştirilebilir.

Kaldırma, Nakliye ve Gümrük

3048*2438*2591mm ve 9500kg (1060kWh) veya 10500kg (1215kWh) ağırlıktaki ünite, her iki ucunda bir vinç bulunan düz yatak üzerinde hareket eder. Forkliftler bu ağırlığa göre sınıflandırılmamıştır; Kamyon gelmeden önce donanım ve tampon vinci planlayın.

Pil takılı ve şarj edilmiş olduğundan konteyner UN3480 tehlikeli madde olarak gönderilir. UN38.3 raporunu, MSDS'yi ve DG paketleme beyanını hazırlıyoruz; Genel kargoya kıyasla menşede rezervasyon teslim süresine kabaca bir hafta daha ayırmalısınız.

Standart şartlar FOB Ningbo veya Şanghay'dır ve CIF mevcuttur; ünite, 40 ft'lik yüksek küp eşdeğeri bir yük olarak hareket eder ve ülkenizdeki karayolu teslimatı için 3 metre genişliğinde, 10,5 tonluk bir yük için yol açıklığı gerekir.

Garanti ve Kapasite Hizmeti

Paketler, klima, yangın sistemleri ve izleme için tek bir sistem olarak beş yıllık garanti.

Kapasitenin belirtilen 0,5C döngü altında nominal enerjinin en az %80'ini tutacağı garanti edilir; Bozulma izleme, temel olarak fabrika kabul günlüğünü kullanır.

Paketler sahada değiştirilebilir modüllerdir; zayıf bir paket, konteyneri boşaltmadan veya dizinin geri kalanını kesintiye uğratmadan birkaç saat içinde değiştirilir.

İsteğe bağlı 4G ile CAN/Eth/RS485 üzerinden uzaktan izleme, servis ekibimizin paket düzeyindeki verileri okumasına ve kapasite sapması operatör tarafından görünür hale gelmeden önce bir ziyaret planlamasına olanak tanır.

Yıllık servis: hava filtresi temizliği, itfaiye maddesi basınç kontrolü, terminal tork doğrulaması ve kapasite çalışması; Yedek paketler 5-7 iş günü içinde gönderilir.

Haftalara Mal Olan Site Hazırlığı Hataları

Yanlış: Konteynerin kapı dönüşünü ve klima açıklığını kontrol etmeden pedin dökülmesi. Sağ: Beton sipariş edilmeden önce 3048*2438mm kaplama alanını artı 1m servis koridorunu işaretleyin.

Yanlış: 9500 kg'lık ünitenin forkliftle kaydırılabileceğini varsayıyoruz. Sağda: yayıcı ile köşe dökümlerinden vinç - donanım planı kamyon limandan ayrılmadan önce mevcut olmalıdır.

Yanlış: DC alt giriş rakorunun kablo hendeği dolgusunun altına gömülü bırakılması. Sağ: Yerleştirme haftasında, hendek doldurulmadan önce salmastrayı sonlandırın ve kapatın.

Yanlış: 'IP54'e sahip' olduğundan nem kontrolünü atlamak. Sağ: çalışma bandı yoğuşmasız %0-95 bağıl nemdir; nem alma cihazı muson bölgelerinde ucuz bir sigortadır.

Yanlış: akü veriyolunu 680~950VDC penceresinin dışındaki bir PCS'ye bağlamak. Sağ: Enerji vermeden önce PCS projesinin varyantın nominal voltajını (844,8V veya 774,4V) kabul ettiğini doğrulayın.

Megawatt Saatlik Projelerden Saha Notları

Özbekistan'ın Taşkent kentindeki bir emlak geliştiricisi, 2024'ün sonlarında gece/gündüz tarife dağılımına sahip bir ticari kompleks için 1060kWh'lik bir ünite sipariş etti. Proje mühendisleri, konteynerin, vincin onu düz platformdan kaldırmasından sonraki dokuz gün içinde gelir elde ettiğini bildirdi ve RS485 üzerinden EMS anlaşmasının, parametre haritalamanın bir öğleden sonra sürdüğünü, yani fiziksel kurulumdan daha uzun sürdüğünü belirtti.

Antananarivo, Madagaskar'daki bir güneş enerjisi geliştiricisi, 1215kWh versiyonunu mevcut bir PV çiftliğiyle eşleştirdi. Geri bildirimleri klimaya odaklandı: adanın sıcağında soğutma yükü veri sayfasında önerilenden daha yüksekti ve ikinci üniteyi sipariş etmeden önce bizden +45°C'deki değer kaybı tablosunu istediler.

Almatı, Kazakistan'daki bir madencilik müteahhidi, konteyneri bir işleme tesisi için yedek olarak kullandı. Elektrik süpervizörleri tek kaldırmalı kurulumu övdü ancak iletişim kablolarının daha uzun fabrika kuyruklarına ihtiyaç duyduğundan şikayet etti; DC alt giriş konumu, hendeklerinin planlanandan 4 m daha fazla uzandığı anlamına geliyordu.

Alıcıların Konteyner Rezervasyonundan Önce Sorduğu Sorular

S: İki varyant arasındaki fark nedir?

C: Enerji ve dizi düzeni — 1060kWh için 4P264S'de (844,8VDC) 48 paket, 1215kWh için 5P242S'de (774,4VDC) 55 paket, aynı muhafaza.

S: Konteyner PCS'yi içeriyor mu?

C: Hayır — DC tarafı depolama varlığıdır. Projenize PCS/EMS'ye CAN, Ethernet veya RS485 (isteğe bağlı 4G) üzerinden bağlanır.

S: nasıl gönderilir?

C: Tarafımızca hazırlanan UN38.3 raporu ve MSDS'si ile UN3480 tehlikeli madde olarak düz yataklı veya konteyner yükü olarak.

S: Standart şarj/deşarj akımı nedir?

C: Her iki modelde de 200A, 0,5CP hızında, 680~950VDC voltaj penceresi dahilinde.

S: Sitenin devreye alınması ne kadar sürer?

C: Pedin hazır olduğu varsayılarak, DC kablolaması, iletişim anlaşması ve tanıklı kabul testleri için iki ila üç gün.

S: Gerçek verimlilik nedir?

C: Yardımcı maddeler dahil, bir şarj ve bir deşarj üzerinden 0,5°C'de ölçülen maksimum %88.

S: Pil ne kadar dayanır?

C: En az %80 enerji tutma ile 0,5°C ve 25°C'de 8000'den fazla döngü; Daha sıcak ortam koşulları bu süreyi kısaltır.

S: kurşun zamanı nedir?

A: standart bir konteyner için 30-40 iş günü; Başlangıç ​​noktasındaki DG rezervasyonu, yelken programına kabaca bir hafta ekler.
