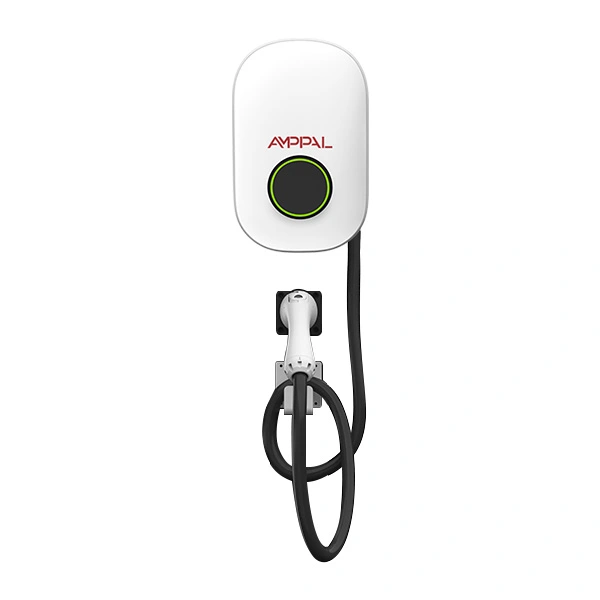

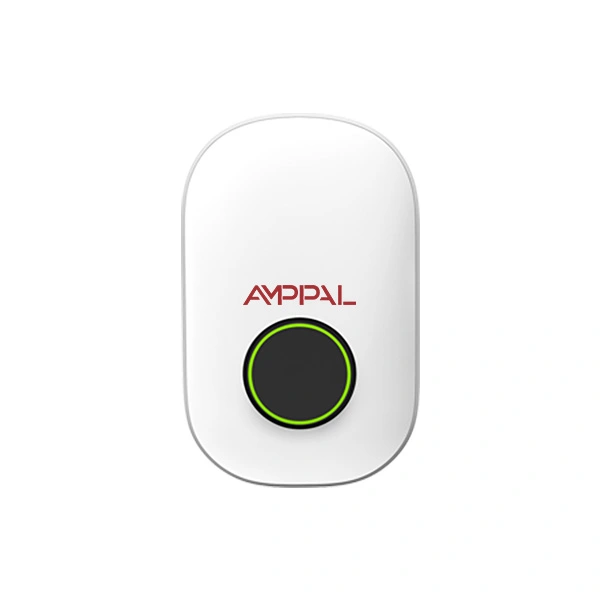

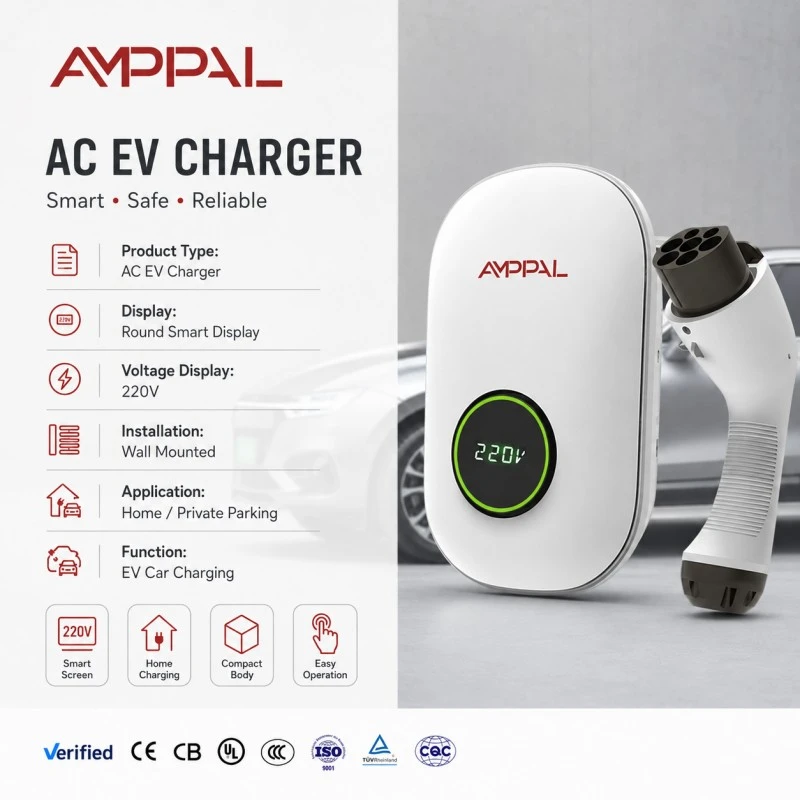

Konut ve Ticari Kullanım için 11kW Taşınabilir AC EV Şarj Cihazı

Neden 11kW Avrupa'nın Varsayılanı Oldu?

Muhafaza stoğu şarj cihazının gücüne karar verir. Almanya, Avusturya, İskandinav ülkeleri, Benelüks ülkeleri ve Orta Avrupa'nın büyük bir bölümünde evlerin kabloları standart olarak üç fazlı 400V beslemeyle donatılmıştır. Wallbox'u üç fazın her birine 16A besleyin ve 11kW elde edin; besleme yükseltmesi yok, özel uygulama yok.

Konut ve Ticari Kullanım için 11kW Taşınabilir AC EV Şarj Cihazı, pratik bir nedenden ötürü daha yuvarlak bir rakam yerine 11kW'da mevcuttur. AF-AC-11-B-A-O-1/2-SF, Avrupa yerel dağıtım panosunun halihazırda sunabileceği boyutlara sahiptir.

Fizik konusunda açık olmaya değer. On bir kilowatt hızlı şarj değil. Saatte kabaca 50-60 km menzile geri döner, bu da neredeyse her arabayı bir gecede doldurur. Yirmi dakikada doldurulan bir pile ihtiyacınız varsa, DC'ye ihtiyacınız vardır ve ne pahasına olursa olsun hiçbir AC duvar kutusu bunu yapamaz.

Tek Fazlı Bir Kutu Üzerinden Üç Fazlı Ne Alır?

Faz başına akımda herhangi bir artış olmadan, 7,4 kW'lık tek fazlı bir ünitenin şarj hızının kabaca 1,6 katı - hala her bacakta sadece 16 A.

L1, L2 ve L3'te dengeli çekiş. Dağıtım panonuz her şeyi taşıyan tek faz yerine eşit bir yük görüyor; komşular da şarj ediyorsa bu önemli.

İletken başına daha düşük akım, uzun bir şarj oturumu boyunca kabloda ve terminallerde daha az ısı anlamına gelir.

Avrupa pazarındaki çoğu elektrikli araçta bulunan 11kW yerleşik şarj cihazlarıyla uyumludur; arabayı kısmak yerine tam AC kapasitesini kullanırsınız.

IP65 sızdırmazlık ve -30°C ila +50°C aralığı, dolayısıyla Kuzey Avrupa kışı veya Alpler'deki korumasız bir duvar spesifikasyon dahilindedir.

304 × 191 × 95 mm ve üç fazlı bir ünite olmasına rağmen tek kişinin monte edebileceği kadar hafif.

Teknik Özellikler

Buna Uygun Evler ve Binalar

Almanya, Avusturya ve İsviçre'deki müstakil evlerde: Tüketici ünitesinde üç faz standarttır, dolayısıyla 11kW'ın genellikle herhangi bir kamu hizmetine ihtiyacı yoktur.

Açık otoparklı Kuzey özellikleri: -30°C derecesi ve IP65 gövde, kış boyunca korumasız kurulumun üstesinden gelir.

Hollanda ve Belçika teraslı konutları: dar bir yan duvar veya ortak giriş geçişi için yeterince kompakt.

İki veya üç üniteye sahip küçük apartmanlar: dengeli üç fazlı yükleme, bina arzını sınırlar içinde tutar.

Bir çalışanın evine park edilmiş şirket arabası: Gecelik 11kW, tüm iş gününün sürüşünü kapsar ve APP günlüğü, masraf geri ödemesi için temiz bir kayıt sağlar.

Ünite Üç Fazlı Beslemeyi Nasıl Ele Alır?

Duvar kutusu AC'yi araca geçirir; DC'ye dönüşüm, aracın yerleşik şarj cihazının içinde gerçekleşir. Ünitenin gerçekte kontrol ettiği şey pilot sinyalidir; araca kurulumun güvenli bir şekilde ne kadar akım sağlayabileceğini söyler ve araç kendini buna göre sınırlar.

Kontaktör kapanmadan önce ünite toprak sürekliliğini kontrol eder ve aracın doğru şekilde bağlandığını ve kilitlendiğini doğrular. Seans sırasında, artık akım tespit aşaması, Avrupa'ya satılan daha ucuz ithalatları tespit etmek için gerekli olan AC'nin yanı sıra DC kaçağını da izliyor.

Bir fazın kesilmesi durumunda (kırsal kaynaklarda alışılmadık bir durum değil), ünite dengesizliği tespit eder ve iki ayak üzerinde devam etmek yerine durur. Bu koruma, faz arızasının, hasarlı dahili şarj cihazı yerine telefonunuzda kayıtlı bir olay haline gelmesinin nedenidir.

Avrupa Pazarına Uyumluluk

Model serisine göre düzenlenen teknik dosya ile Alçak Gerilim ve EMC direktiflerini kapsayan CE uygunluğu.

Her ünite, paketlenmeden önce dielektrik dayanım ve toprak sürekliliği testine tabi tutulur; bu, toplu numune alma değil, %100 testtir.

Sadece püskürtmeyle değil su jetiyle de IP65 doğrulaması. İkinci hane, bunu pazarın bütçe ucuna hakim olan IP54 birimlerinden ayıran şeydir.

Üretim numunelerinde -30°C ile +70°C arasındaki termal döngü, Kuzey Avrupa tesislerinin depolama ve çalışma koşullarını yansıtıyor.

Artık akım koruması, hem AC hem de 6mA DC arıza tespiti için test edilmiştir; Avrupalı ​​kurulumcuların devreye alma sırasında doğrulaması gerekenlerle eşleşir.

Her üniteye seri numaralı test kaydı eşlik eder; bu, bir bina müfettişinin kanıt istemesi durumunda işleri basitleştirir.

Üretim Rotası

1. Bileşen girişi — kontaktörler, RCD modülleri, kontrolörler ve muhafazalar stoğa girmeden önce spesifikasyona göre kontrol edilir.

2. Muhafazanın kalıplanması ve incelenmesi — IP65 buna bağlı olduğundan, polikarbonat mahfaza conta yüzeyinin düzlüğü açısından kontrol edilir.

3. Contanın takılması — contalar basitçe yerlerine düşürülmek yerine yerine oturmuş ve doğrulanmıştır.

4. Elektronik aksamı — AC hattımıza takılan kontrol cihazı, kontaktör ve RCD aşaması; terminal torku kaydedilir.

5. Bir referans araç simülatörüne karşı donanım yazılımı yükleme ve pilot sinyal kalibrasyonu.

6. Elektriksel güvenlik testleri — dielektrik dayanımı, yalıtım direnci, toprak sürekliliği, RCD açma doğrulaması.

7. Her partiden numune alınan üniteler üzerinde IP65 su jeti testi, daha sonra iç mekanın kuru olduğunu doğrulamak için muhafaza açıldı.

8. İşlevsel ıslatma, perakende satışa hazır kartonlarda paketleme ve ihracat için paletleme.

11kW mı yoksa 7.4kW mı Satın Almalısınız?

Karar vermeden önce iki şeyi kontrol edin: malzemeniz ve arabanız. Tüketici üniteniz tek fazlıysa, bu model doğru satın alma değildir ve evsel beslemeyi üç faza yükseltmek nadiren yalnızca şarj için buna değecektir; bunun yerine 7kW tek fazlı versiyonu satın alın.

Daha sonra arabayı kontrol edin. 7,4kW dahili şarj cihazı bulunan bir araç bu üniteden 7,4kW çekecektir ve daha fazlası olmayacaktır. Arabanın kullanamadığı kapasite için para ödersiniz. Pek çok popüler model bu kategoriye giriyor, bu nedenle varsaymak yerine onaylamaya değer.

Her iki kutunun da işaretlendiği durumda (üç fazlı besleme ve 11kW kapasiteli bir araba) bu doğru seçimdir ve aküyü tek fazlı bir üniteye göre kabaca üçte iki oranında dolduracaktır.

Diğer Tedarikçilerle Artırılması Gereken Noktalar

Özellikle IP derecesinin ikinci hanesini isteyin. IP65 su jetlerine dayanıklıdır; IP54 sıçramayı yönetir. Açıktaki bir Avrupa duvarında bu fark iki kış içinde ortaya çıkıyor.

6mA DC kaçak akım algılamanın yerleşik olup olmadığını veya harici bir cihaz gerektirip gerektirmediğini sorun. Bizimki entegre.

Faz kaybıyla ilgili davranışı sorun. İki fazda çalışmaya devam eden bir ünite, aracın dahili şarj cihazına zarar verebilir.

İnternet olmadan ne olacağını sorun. Bu ünite Bluetooth üzerinden doğrudan bir telefondan kontrol edilir, dolayısıyla hiçbir ağ olmadan çalışır.

Buradaki ticari şartlar: Standart yapılar için Minimum Sipariş Adedi 1 birim, 15-20 iş günü üretim, 2 yıl garanti, 100 birimden itibaren özel markalama mevcuttur.

Avrupa'ya Paketleme ve Nakliye

Konut ve Ticari Kullanıma Yönelik 11kW Taşınabilir Duvara Monte AC EV Şarj Ünitesi, kalıplanmış köpük ara parçaları ve kurutucu poşet ile birlikte, kablo dahil yaklaşık 4,5 kg brüt yaklaşık 380 × 260 × 150 mm boyutlarında, perakende satışa hazır baskılı bir karton içinde gönderilir.

Kartonlar, ısıl işlem görmüş, fümigasyon içermeyen kereste üzerinde, streçle sarılmış ve bantlanmış bir palete 20 adet paketlenir. 20 ft'lik bir konteyner yaklaşık 1.800 birim alır; daha küçük miktarlar, düşük ağırlık göz önüne alındığında LCL veya hava yoluyla iyi hareket eder.

EXW, FOB Ningbo veya Shanghai, CIF ve DDP'yi çoğu AB destinasyonuna gönderiyoruz. Dokümantasyon ticari faturayı, paketleme listesini, CE uygunluk beyanını, seri numaralı test raporunu ve menşe sertifikasını içerir. Distribütörler için perakende ambalajlarını kendi markanızda ve dilinizde basabiliriz.

Garanti ve Sürekli Destek

Kontaktörü, RCD aşamasını, kontrol cihazını ve muhafazayı kapsayan komple ünitede iki yıllık standart.

Arızalar genellikle APP olay günlüğünden teşhis edilir; yükleyiciler bize bir ekran görüntüsü gönderir ve biz de siteyi ziyaret etmeden nedenini belirleriz.

Yedek üniteler veya parçalar, teyit edilen bir arızanın ardından 48 saat içinde, genellikle kuryeyle Avrupa'ya 3-5 iş günü içinde gönderilir.

Kurulum kılavuzu, kablolama şeması ve devreye alma kontrol listesi İngilizce olarak verilmektedir; Toplu siparişler için Almanca, Fransızca ve Hollandaca versiyonları mevcuttur.

Kablonun, contanın ve terminallerin yıllık görsel kontrolünün ötesinde rutin bakıma gerek yoktur.

Kaçınılması Gereken Kurulum Hataları

Yanlış: Sokak öyle olduğu için evin üç aşamalı olduğunu varsaymak. Sağ: Tüketici ünitesini açın ve sipariş vermeden önce üç canlı iletkenin varlığını onaylayın.

Yanlış: Mevcut bir paylaşılan devre üzerinden bağlanma. Sağ: kendi kesicisi ve kuruluma göre boyutlandırılmış RCD'si olan özel bir üç fazlı devre çalıştırın.

Yanlış: Yakın mesafeden jet yıkamaya karşı hayatta kalmak için IP65'e güvenmek. Doğru: Standart testte su jetlerine karşı sızdırmaz hale getirilmiştir, ancak basınçlı yıkayıcıyı doğrudan mahfaza dikişlerine doğrultmayın.

Yanlış: Kablo girişi yukarı bakacak şekilde montaj. Sağ: kılavuzdaki yönlendirmeyi takip edin. Su bir kabloyu takip eder ve gökyüzüne bakan giriş noktasında havuzlar oluşturur.

Yanlış: Faz rotasyonu kontrolünün atlanması. Doğru: Bunu devreye alma sırasında doğrulayın; ünite, şarj etmek yerine bir arıza bildirir ve bu kaçınılabilir çağrı, kurulumcunun günlük ücretine mal olur.

Avrupa Kurulumlarından Geri Bildirim

Aşağı Saksonya'daki bir montajcı, 2025'in başlarından bu yana yeni inşa edilen evlere bunlardan yaklaşık kırk tanesini yerleştirdi. Pratik yorumu: Kompakt gövde, teknik özellikler belgesinde belirtilenden daha önemli çünkü Alman malzeme odaları kalabalık ve büyük bir duvar kutusu genellikle varsayılan olarak dışarıda kalıyor.

Kuzey Kutup Dairesi'nin oldukça içlerinde bulunan Tromsø'daki bir ev sahibi, ünitenin iki kışı hatasız geçirdiğini bildirdi, ancak telefon uygulamasının elektronik aksamlar ısınmadan önce derin soğukta bağlanmanın yavaş olduğunu belirtti. Bunu ürün yazılımı ekibine ilettik; bu bir şarj sorunu değil, Bluetooth uyandırma davranışıdır.

Rotterdam'daki üç binada altı ünite çalıştıran bir mülk yöneticisi, dengeli üç fazlı çekişin belirleyici faktör olduğunu söyledi; bina tedariki, hepsi aynı bacağı yükleyen altı adet tek fazlı şarj cihazını alamazdı.

Sık Sorulan Sorular

S: Evde üç fazlı olup olmadığını nasıl anlarım?

C: Tüketici ünitesinde üç canlı iletken olup olmadığını kontrol edin veya ölçüm cihazınıza bakın; üç fazlı sayaçlar, faz başına ayrı okumalar gösterir. Elektrikçiniz birkaç dakika içinde onaylayabilir.

S: Arabam yalnızca 7,4kW AC alıyorsa ne olur?

C: 7,4kW'ta şarj olacaktır. Hiçbir şey hasar görmez, ancak kullanamayacağınız kapasite için para ödüyorsunuz; bunun yerine tek fazlı modeli satın alın.

S: Tam şarj ne kadar sürede gerçekleşir?

C: Saatte yaklaşık 50-60km menzil. 60kWh'lik bir pilin %20'den tam doluluğa ulaşması yaklaşık beş saat sürer.

S: İnternete ihtiyacı var mı?

C: Hayır. Bluetooth kontrolü, ağ olmadan telefondan şarj cihazına çalışır. Uzaktan görünürlük istiyorsanız WiFi isteğe bağlıdır.

S: İskandinavya'da dış mekan montajına uygun mu?

C: Evet — IP65 ve -30°C'ye kadar derecelendirilmiştir. Kablo girişinde su birikmemesi için kılavuzdaki montaj yönünü izleyin.

S: Hangi konnektör takılı?

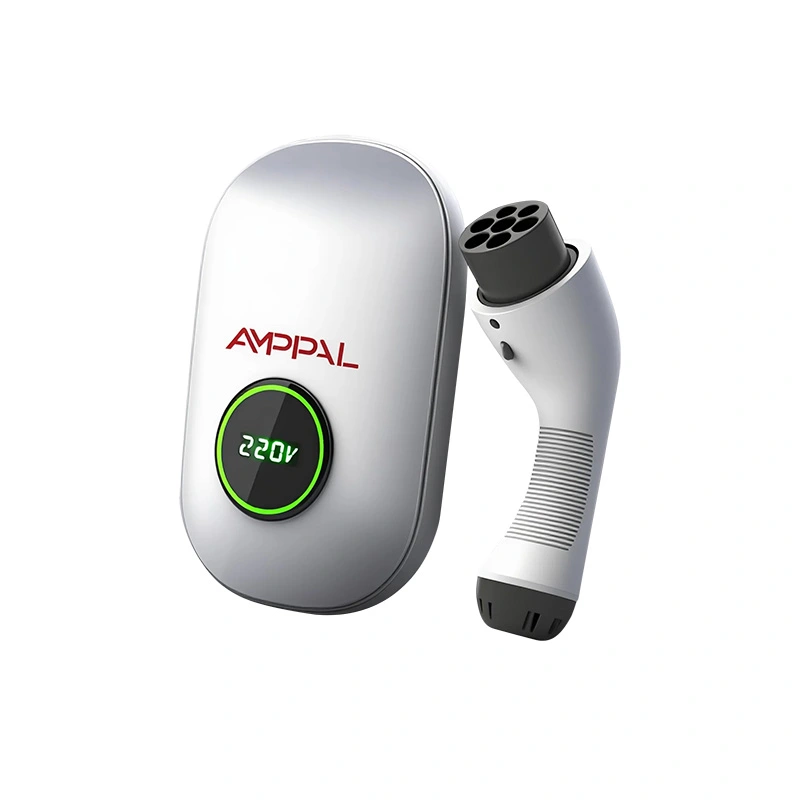

C: Tip 2, Avrupa standardı. Kablo uzunluğu standart olarak 5 metredir.

S: Ekstra bir RCD'ye ihtiyacım var mı?

C: Ünite AC ve 6mA DC kaçak akım algılamayı entegre eder. Kurulumcunuzun yine de yukarı akım korumasının yerel kablolama yönetmeliklerine uygun olduğunu doğrulaması gerekir.

S: Markalı hale getirebilir miyim?

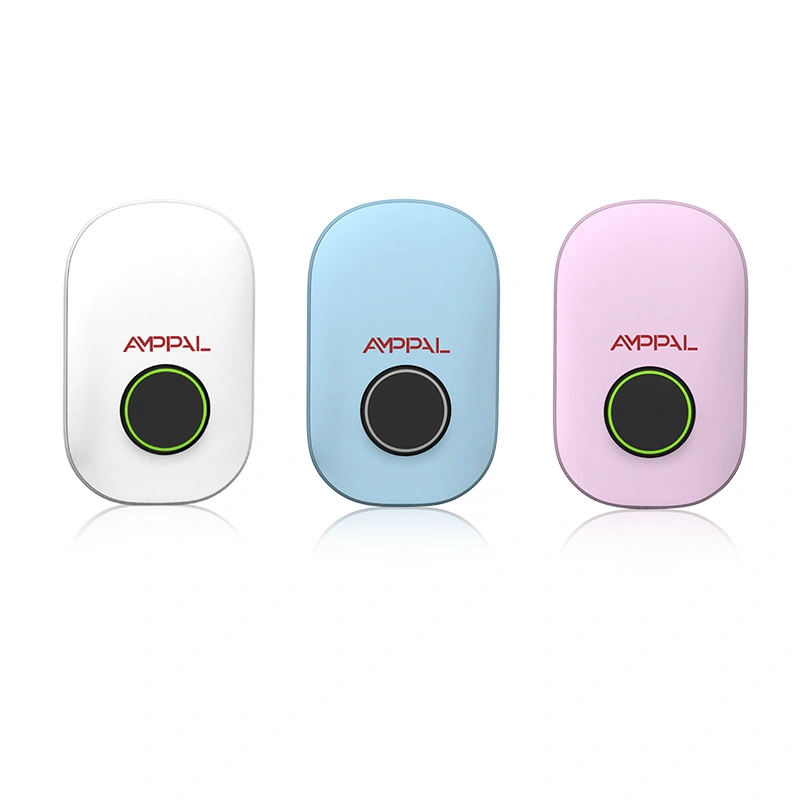

C: Evet — 25-30 iş günü teslim süresiyle 100 adetten oluşan logo, muhafaza rengi ve baskılı perakende ambalaj.
