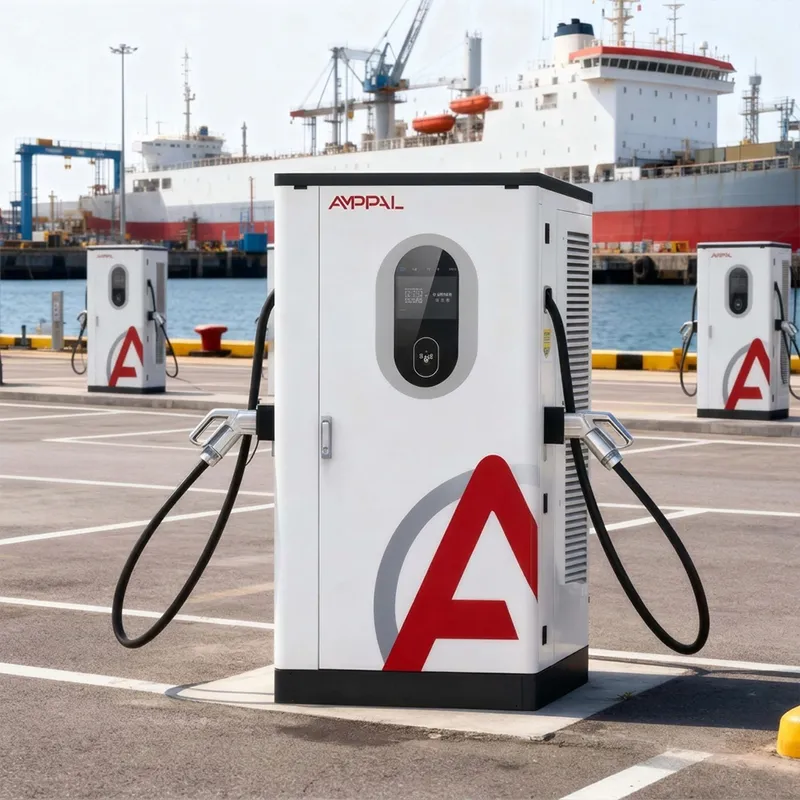

Yüksek Gerilim Filo Şarjı için 480kW Ultra Yüksek Güçlü DC Hızlı EV Şarj Cihazı

Bir İstasyonun İtibarı İçin 480 kW'lık Bir Kabin Ne Yapar?

Kimse 480kW'lık bir kabinin önünden geçip ne yaptığını sormuyor. Soru, yandaki istasyonun neden olmadığıdır. AMPPAL 200'den fazla şarj istasyonu inşa etti ve işletti ve 480 kW'lık üniteler amiral gemisi sahalarını sabitleyen ünitelerdir; istasyonun bir dizi kutu değil, bir altyapı simgesi olduğunun görünür ifadesidir.

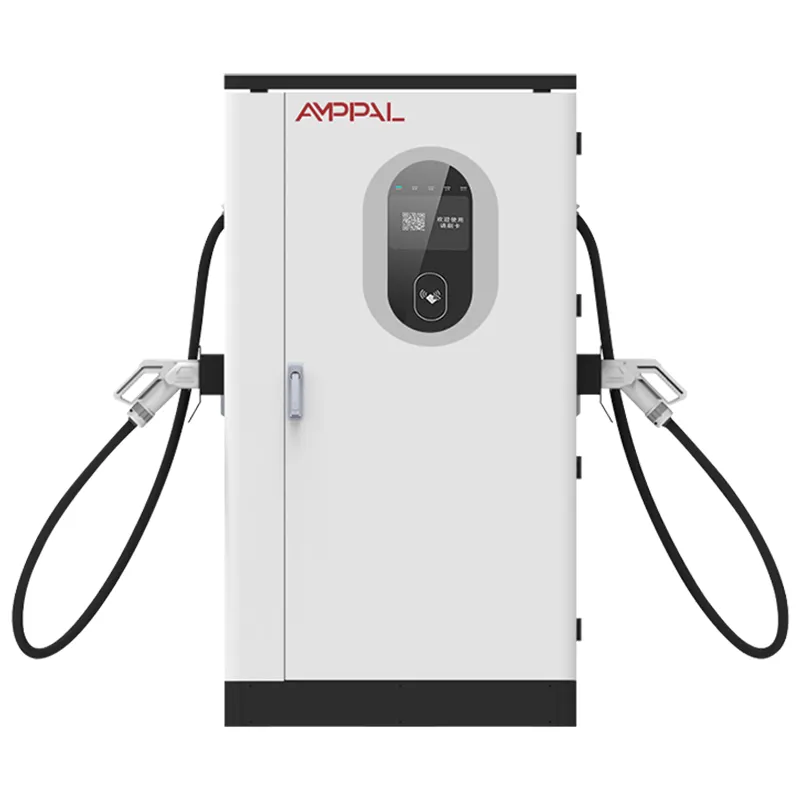

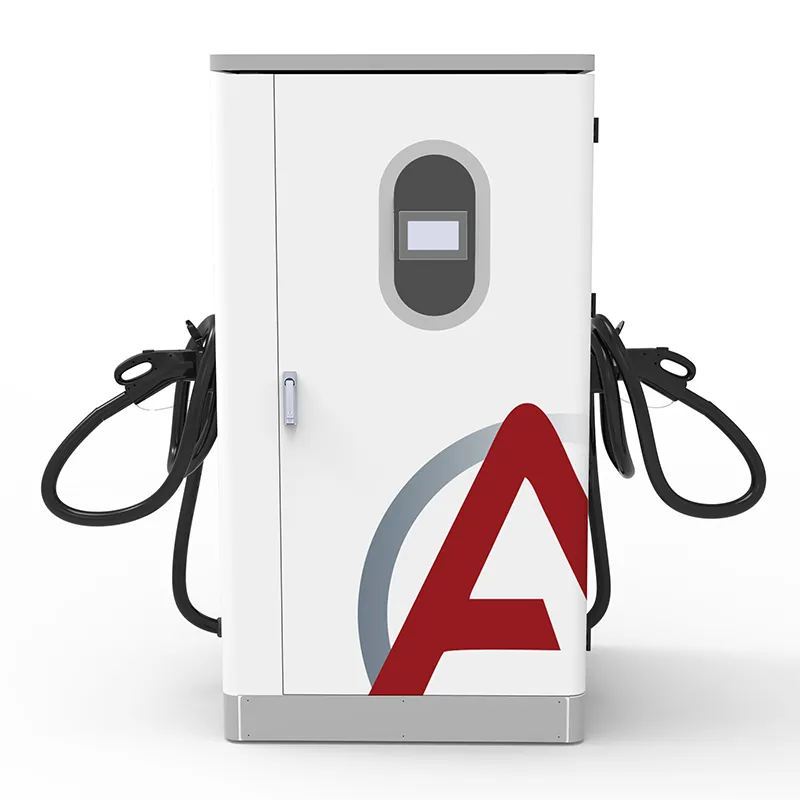

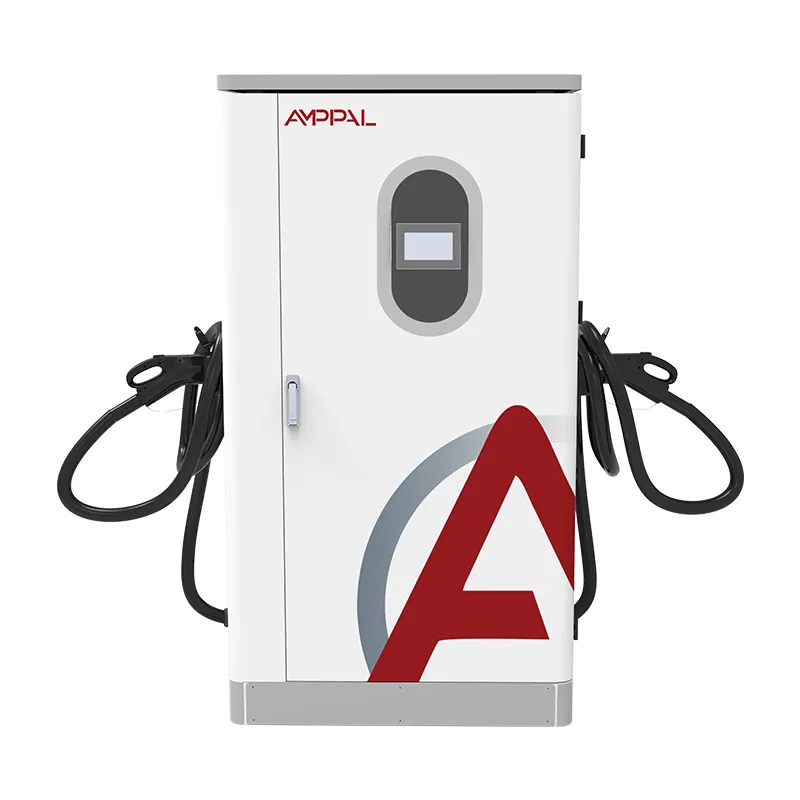

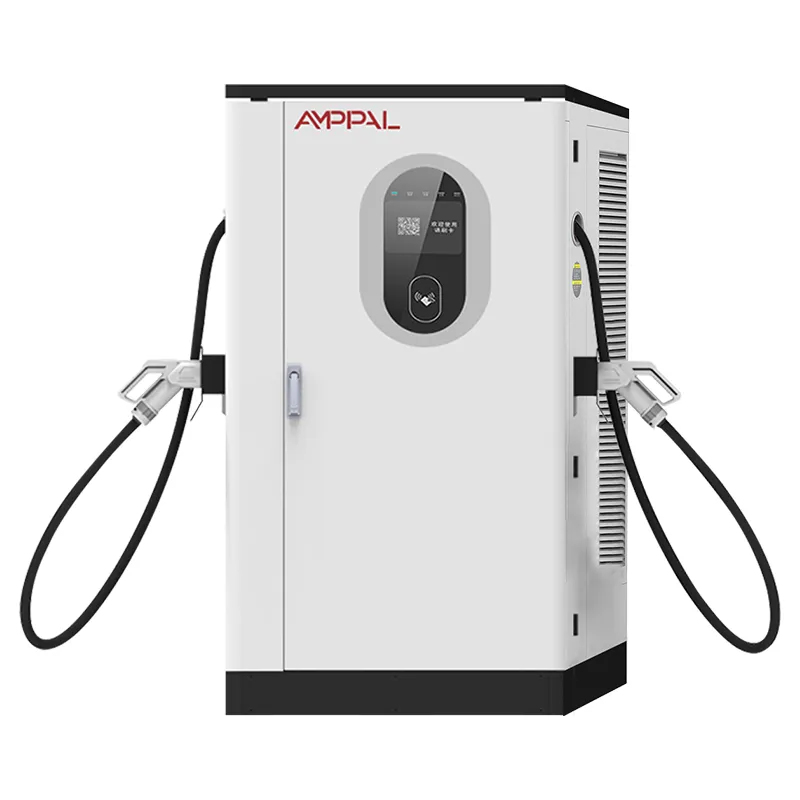

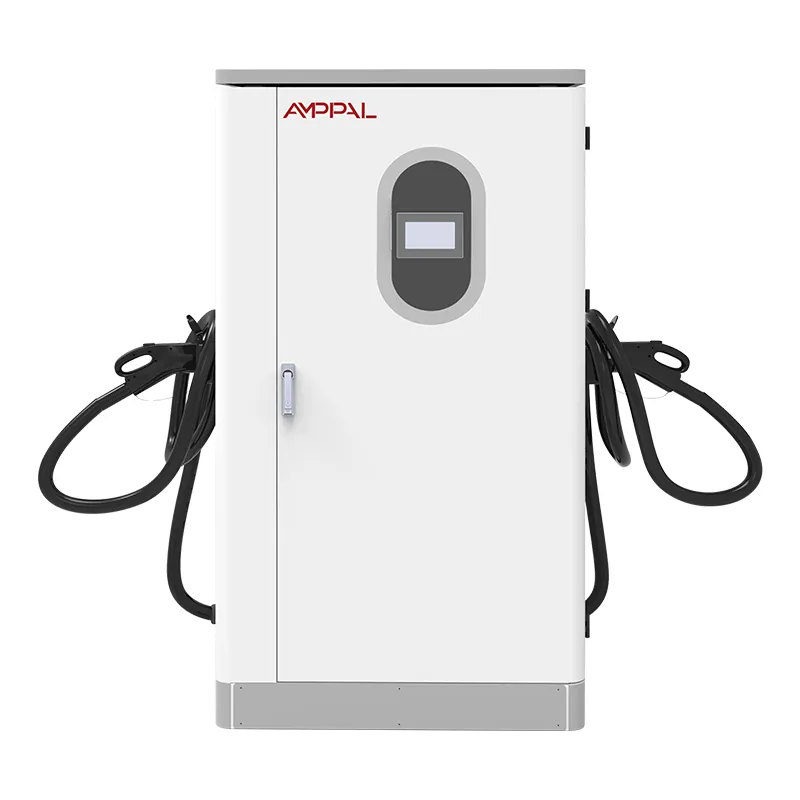

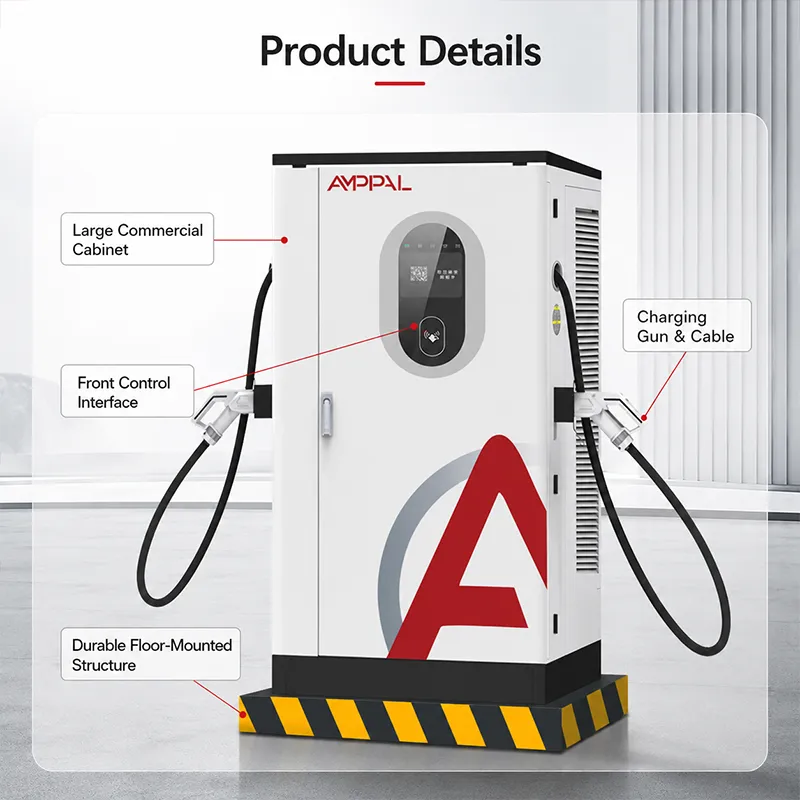

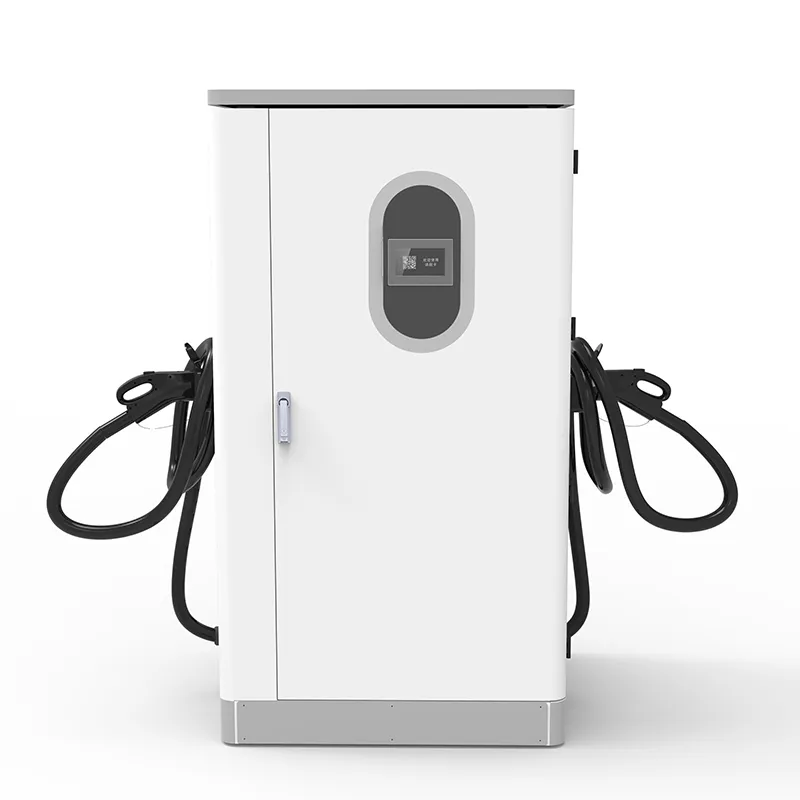

Bu kabin, AF-DC entegre serisinin en üst noktasıdır: 45-65Hz'de AC380V±%15 alan ve %95 tepe verimliliği ile 200A'ya kadar DC200-1000V sağlayan 1000 × 900 × 1850 mm'lik, zemin tipi bir ünite. Bir müşteri kendi amiral gemisi istasyonlarımızın neyle çalıştığını sorduğunda işaret ettiğimiz makinedir.

Bu Kabinin Amiral Gemisi Etiketini Taşımasının Altı Sebebi

480kW'lık isim plakası gücü istasyona bir sayı koyuyor: 800V araçlar, çoğu rakibin kabininin kaldıramayacağı oranlarda akım çekiyor ve teknik özellikler sayfası, ilk araba gelmeden önce bir pazarlama varlığı haline geliyor.

800V dalgasına hazır: DC200-1000V penceresi halihazırda 2025-2026 nesil 800V binek otomobillerini kapsıyor, dolayısıyla kabinin orta ömürlü donanım yükseltmesine ihtiyacı yok.

Amiral gemisi görevinde %95'lik en yüksek verimlilik: Günde 1.500 kWh üretim yapan bir istasyon, %90 üniteye kıyasla gerçek para tasarrufu sağlar; yaklaşık 75 kWh atık ısı üretilmez.

-25°C ile +50°C arası çalışma ile IP54: Amiral gemisi sahaları, daha az kapalı alanı sessizce yok eden havalarda, şehir meydanlarında ve otoyol plazalarında açık havada bulunur.

Tam konnektör seti — CCS1, CCS2, GB/T, CHAdeMO ve NACS — böylece tek bir amiral gemisi kabini, ikinci bir satın alma gerekmeden karma uluslararası filolara ve kiralık EV trafiğine hizmet eder.

Uzaktan yönetimli OCPP 1.6/2.0: Kendi istasyon operasyon ekibimiz, alacağınız kontrol panelini kullanır ve 7 inçlik HMI, bağlantı kesildiğinde yerel geri dönüşü kapsar.

Teknik Özellikler

Bir Dönüm Noktası Şarj Cihazının Kendi Parasını Ödediği Yer

Amiral gemisi otoyol plazaları: Ön sıradaki 480 kW'lık bir kabin, o koridordaki "şarj durağı" ile "şarj durağı" arasındaki farktır.

Havaalanı ve otel ön avluları: premium konuklar ve kiralık filolar, mülkü şarj deneyimine göre değerlendirir ve kısa seanslar, yüksek bölme ciroları anlamına gelir.

Şehir merkezindeki süper şarj merkezleri: Arazi pahalıdır, bu nedenle metrekare başına güç ölçüttür; bir 480 kabin, alanın kısıtlı olduğu yerlerde çıktıya yoğunlaşır.

Showroom ve OEM ortak siteleri: marka etkinlikleri, test sürüşü filoları ve medya günleri, aracı asla yavaş göstermeyen bir şarj cihazına ihtiyaç duyar.

Ağ operatörleri için koridor planlaması: Amiral gemisi kabinler yeni bir rota belirler ve ağ yoğunlaşmadan önce gerçek 800V talebi ölçer.

Bir Dolap İstasyonun En Yüksek Talebini Nasıl Karşılıyor?

Temelde, diğer entegre kabinlerimizle aynı mimari bulunur ve daha da ileri götürülür: üç fazlı AC girişi, bir DC barasına doğrultulur, ardından aracın BMS'nin talep ettiği voltajda regüle edilmiş DC çıkışı. Kontrol kurulu oturumlarda hakemlik yapar, böylece en yüksek talep mücadele etmek yerine yönetilir.

İstasyon düzeyindeki hikaye, 480'in amiral gemisi sözcüğünü kazandığı yerdir. OCPP 1.6/2.0 konuştuğu için oturumlar, boşta kalma süresi ve güç paylaşımı istasyon kontrol panelini gerçek zamanlı olarak besler; operatörler aynı öğleden sonra kuyruk davranışını görür ve fiyatlandırmayı veya bölme tahsisini ayarlar.

800V'ye hazır olma bir slogan değil, güç aşamasının bir gerçeğidir. Kendi isteği üzerine 400V'luk bir arabanın üstüne çıkan aynı DC veriyolu, bölmedeki bir sonraki araç için 800V sınıfı çıkışa adım atar.

Amiral Gemisi İddiasının Arkasındaki Kalite Kapıları

CE, CB, UL, TÜV ve CCC: tam sertifika seti ve TÜV denetimi altın bir örnek değil, üretim hattımızı kapsar.

Her kabin, bölmeden ayrılmadan önce arıza kaydıyla birlikte 4 saatlik tam yükte bir yakma işlemi gerçekleştirir; veri dosyası seri numarası altında arşivlenir.

Giriş aşamaları değişken frekanslı tezgahta 45-65Hz bandı boyunca kaydırılır çünkü amiral gemisi istasyonları da kusurlu şebekelerde yaşar.

IP54 iddiasını doğrulamak için mahfaza ve bağlantı elemanlarına 96 saatlik tuz spreyi ve son inceleme sırasında kapı contalarına su jeti testi.

-30°C ila +55°C dereceli modüller, montajdan önce sıcaklık döngüsüne tabi tutulur ve bu da kabinin -25°C ila +50°C derecesine gerçek marj kazandırır.

Her seri numarası test kayıtlarına bağlanır; bir amiral gemisi istasyonu aradığında hafızamızı değil dosyayı çekeriz.

480 İnşası: Leqing Fabrikasında Sekiz Adım

Adım 1: Çelik çerçeveler, AC ve DC hatlarımızın aynı işleme disiplinini paylaştığı Leqing'deki FANUC ve TRUMPF hücrelerinde lazerle kesiliyor ve robotla kaynaklanıyor.

Adım 2: Muhafazalar, OEM sipariş etmeniz durumunda istasyonunuzun görünümüne uygun renkte olacak şekilde ön işlemden ve toz kaplamadan geçer.

Adım 3: Güç modülleri, ESD ve temizlik kontrolü için AC üretiminden izole edilmiş özel DC hattına monte edilir.

Adım 4: Her modül yük testine tabi tutulur ve sıcaklık döngüsüne tabi tutulur; çıkış doğruluğu, dalgalanma, %20, %50 ve %100 verimlilik.

Adım 5: kabin montajı modülleri, kontaktörleri, baraları, kontrol kartını ve 7 inç HMI'yi kurar.

Adım 6: Kablo demeti, tork kontrollü sonlandırma ile saha çizimine göre oluşturulur, ardından kapı contaları su jetine bakar.

Amiral gemisi mi yoksa Overkill mi? Ne Zaman Atlanılacağı Konusunda Dürüst Tavsiye

İstasyon ürün olduğunda 480'i satın alın - markalı bir merkez, bir koridor çapası, reklam panosuna koyacağınız bir site. Sitenizin kimliği "hedef" yerine "uygun yükleme" ise, 360kW veya 320kW'lık bir kabin, faydanın çoğunu daha az parayla sağlar.

Site gücü gerçek bekçidir. 480 kW'lık bir isim plakası ciddi bir üç fazlı besleme gerektirir; Eğer elektrik şebekesi arsanızı 250kW ile sınırlandırıyorsa, 480'lik bir kabin kağıttan bir kaplandır.

Araç karışımı konusunda dürüst olun. Trafiğinizin %90'ı 100kW civarına düşen 400V arabalardan oluşuyorsa, 480'in tavan boşluğu çoğunlukla boşta kalır; gelecekteki talep için ödeme yapıyorsunuz.

İstasyon Operatörleri Önemli Yerler için Neden AMPPAL'i Seçiyor?

200'den fazla istasyonu kendimiz yönetiyoruz; 480, bir broşür modeli değil, kendi çalışma süremizi üstlendiğimiz kabindir.

PO'daki tarihle birlikte 15-20 iş günü teslim süresi ve bir birimin MOQ'u sayesinde amiral gemisi dağıtımları tek bir onaylanmış kabinden ölçeklenir.

Sürtünmesiz OEM/ODM: istasyon görünümü, kablo uzunluğu, konektör karışımı ve hatta sipariş sırasında özelleştirilmiş gösterge paneli markalaması.

Sertifikalar ve test dosyaları üniteyle birlikte gönderilir; seri numarası, denetçileriniz için yanma ve frekans tarama verilerine bağlantı verir.

Referans derinliği: NEOM'un 500 üniteli sıvı soğutmalı siparişi, Malezya'daki Sime Darby, Türkiye'deki RHG Enerturk — donanımımızı en görünür sitelerine yerleştiren ortaklar.

480 kW'lık bir Kabinin Nakliyesi: Sandık, Konteyner, Belgeler

1000 × 900 × 1850 mm'lik bir kabin, köpük köşeli ve su geçirmez örtülü bir kontrplak sandık içinde dik olarak gönderilir; palet kanalları forklift hareketlerini temiz tutar. Uzun deniz bacakları için kurutucu ve nem gösterge kartı ekliyoruz.

FOB Ningbo veya CIF'yi limanınıza gönderiyoruz. İhracat klasörü ticari faturayı, paketleme listesini ve CE/TÜV/UL/CB/CCC beyanlarını içerir, böylece gümrükleme ve açılış planınız birbiriyle çatışmaz.

Amiral gemisi sunumları genellikle dolapları, yedek modülleri ve marka uyumlu aksesuarları tek bir kapta birleştirir; Palet haritasını nakliyecinizle birlikte planlıyoruz ve kamyon fabrikadan ayrılmadan önce yükleme planını onaylıyoruz.

Bir Landmark İstasyonunu Çevrimiçi Tutmak: Hizmet Koşulları

İki yıllık standart. Amiral gemisi sitelerde normalde bunun yerine uzatılmış bir servis sözleşmesi kabul ederiz; önemli bir istasyondaki çalışma süresi, garanti hattından daha değerlidir.

Yedek modüller, kontaktörler, HMI ve kontrol panoları stokludur; 3-5 iş günü içinde gönderilir veya sözleşmeli tesisler için 24 saat hava kargo seçeneği sunulur.

Kendi istasyon operasyon ekibimiz tarafından uzaktan izleme: Operatörünüzün gördüğü OCPP kontrol panelini biz görüyoruz ve anormallikleri müşterilerinizden önce işaretliyoruz.

Mühendisimizle uzaktan veya yerinde bir devreye alma günü, ilk siparişlere dahildir; amiral gemisi sahaları lansmandan sonra değil, lansman sırasında çalışır.

Üç aylık sağlık raporu: oturum verileri, güç kaybı olayları, konektör aşınması — ekibinizle bir video görüşmesi aracılığıyla incelenir.

480 kW'lık Bütçeyi Boşa Harcayan Saha Planlama Hataları

Yanlış: Amiral gemisi kabinini hiçbir sürücünün göremeyeceği şekilde "yolun dışında" uzak köşeye yerleştirmek. Doğru: Onu ön sıraya koyun — dolap istasyonun tabelasıdır ve işinin bir kısmına bakılmaktadır.

Yanlış: 250 kW'lık bir şebeke kapağına 480 kW'lık kabin satın almak ve oturumlar yavaş çalıştığında şarj cihazını suçlamak. Sağ: önce beslemeyi onaylayın; beklentilerimizi isim plakasından değil, transformatörden ölçüyoruz.

Yanlış: kuyruk tasarımını göz ardı etmek ve yavaş bir 400V aracın amiral gemisi bölmesini bir saat boyunca işgal etmesine izin vermek. Sağ: bölmenin dönmesi için OCPP'de oturum politikalarını ve boşta kalma ücretlerini ayarlayın.

Yanlış: Kabini tabanca kablosunun ikinci sıradaki bağlantı noktasına ulaşamayacağı bir yere monte etmek. Sağ: trafiğinizdeki en uzun araçla erişimi ölçün; Kablo uzunluğu bir nedenle siparişte belirtilir.

Yanlış: 7 inçlik HMI'yı reklam panosu gibi ele almak ve tüm gün doğrudan güneş ışığı altında bırakmak. Sağ: yüzü gölgeleyin — ekran bir operatör aracıdır ve güneş olmadığında daha uzun süre dayanır.

İstasyon Sahipleri Amiral Gemisi Çalıştırmak Hakkında Ne Diyor?

Suudi Arabistan'daki otoyol koridoru operatörü: "Bir 480 kabinle açıldık ve rakibimizin kapısı yerine bizim kapımızda kuyruk oluşmasını izledik. Altı ay boyunca 800V trafik, sıfır şarj arızası. Boya, haftalar içinde çöl güneşinde toz halkaları gösterdi - kozmetik olarak, ama biz bir amiral gemisinin görünüşünü önemsiyoruz."

Malezya'daki havaalanı park operatörü: "Kiralık EV'ler ve şoförlü arabalar patlama halinde geliyor. 480, birinci sınıf modeller için bir alanı 20 dakikadan kısa sürede temizliyor, dolayısıyla ciromuz arttı. Bakım ekibimize OCPP tarafını öğretmek zorunda kaldık; kabinin kendisi dört ayda bir kez bile arızalanmadı."

Almanya'daki OEM showroom ortağı: "800V test arabalarıyla medya günü - 480 hiçbir zaman hikaye haline gelmedi, bu da tam olarak bir şarj cihazından beklediğiniz şey. Teslimat söz verilen 15-20 iş gününe denk geldi. Devreye alma kılavuzu yoğun; elektrikçinize yarım gün ayırın."

Süperşarj İstasyonu Soruları, Yanıtları

S: Şimdi 480kW'a mı ihtiyaç var, yoksa gelecekteki arabalar için mi?

C: Her ikisi de. 800V araçlar halihazırda satışta; DC200-1000V penceresi bugün onlara hizmet ediyor ve donanım değişikliği olmadan yeni platform neslini kapsıyor.

S: Hangi çıktıyı sağlıyor?

A: 200A'ya kadar DC200-1000V, %95 tepe verimliliği, AC380V±%15'ten, 45-65Hz giriş.

S: Karışık konnektör standartlarını karşılayabilir mi?

C: Evet — CCS1, CCS2, GB/T, CHAdeMO ve NACS sipariş sırasında yapılandırılır.

S: İstasyonu nasıl yönetirim?

C: Uzak kontrol paneline sahip OCPP 1.6/2.0 ve ayrıca yerel geri dönüş için 7 inçlik HMI; kendi istasyon operasyon ekibimiz aynı yığını kullanıyor.

S: Hangi sertifikayı taşıyor?

C: Seri numarasına bağlı test dosyalarıyla birlikte CE, TÜV, UL, CB ve CCC.

S: Teslimat ne kadar sürer?

C: Onaylanan PO'dan itibaren 15-20 iş günü; MOQ bir dolaptır.

S: Site ızgarası zayıfsa ne olur?

C: Giriş aşaması ±%15 voltajı ve 45-65Hz'i tolere eder; Bunun ötesinde, siparişinizi vermeden önce sitenin transformatöre veya akü tamponuna ihtiyacı olduğunu size söyleyeceğiz.

S: Kurulumdan sonra neler kapsanır?

C: İki yıllık standart; Amiral gemisi tesisleri genellikle daha hızlı yedek parça gönderimi sağlayan uzatılmış bir servis sözleşmesine geçer.
