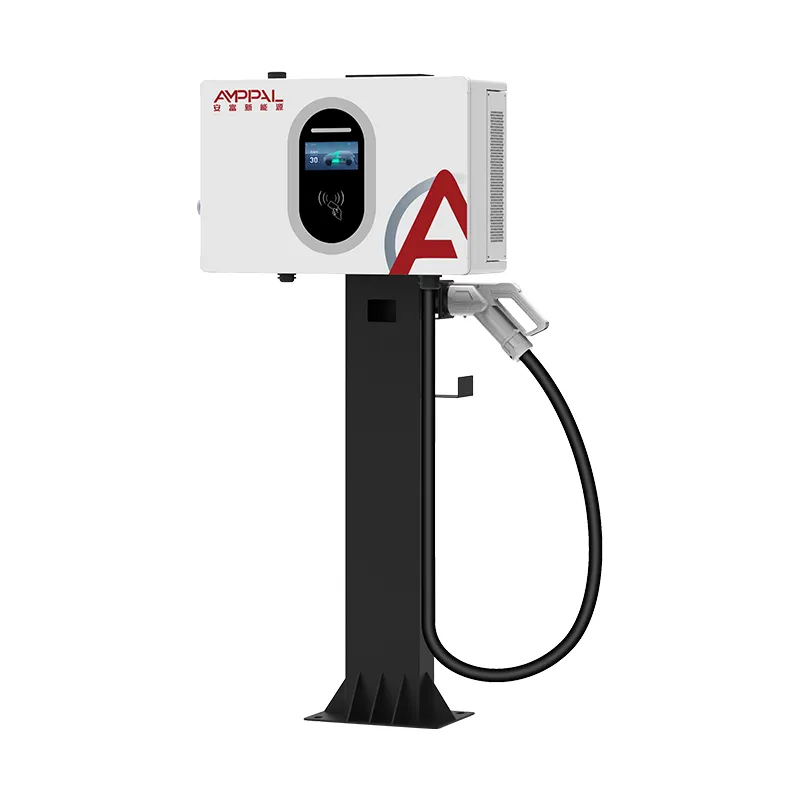

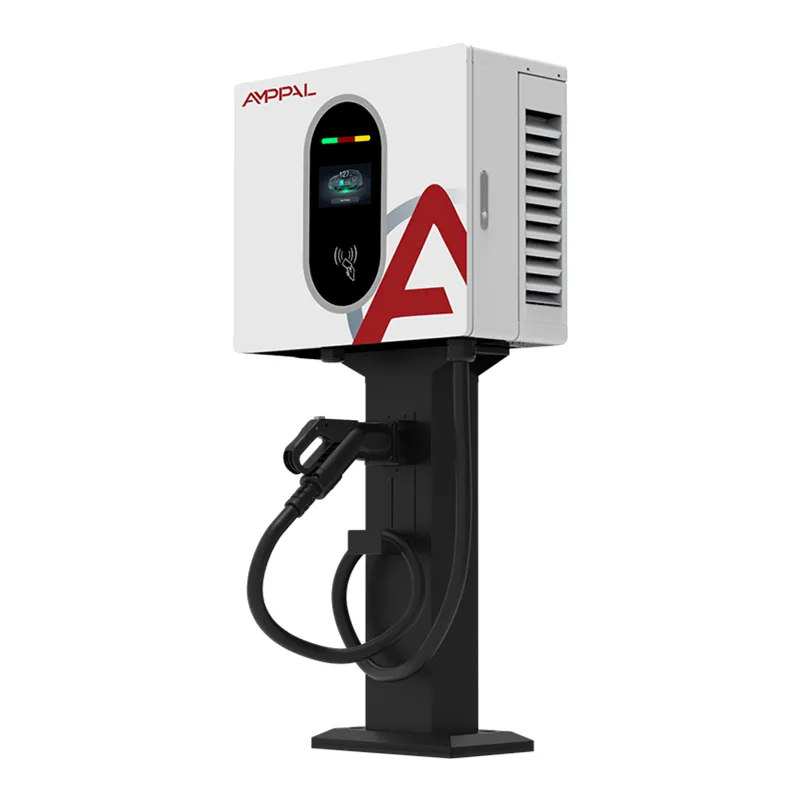

Bayiler ve Atölyeler için 30kW Kompakt Duvara Monte DC EV Şarj Cihazı

Başlık Gücüne Değil, Oturum Verimine Göre Geliştirildi

Şarj noktası operatörleri kilowatt satın almazlar. Gelir hattı bundan oluştuğu için, bölüm başına günlük oturum satın alıyorlar. AF-DC-030-B-A-O-2-H'nin 30kW / 100A'de bulunmasının belirli bir nedeni vardır: bu, duvara monte edilen bir ünitenin, sahayı şebeke bağlantısı yükseltmesine zorlamadan ticari açıdan ilginç bir ciro üretmeye başladığı noktadır.

Aritmetiği çalıştırın. 30kW'lık tipik bir 60kWh binek otomobili yaklaşık yetmiş dakikada %20'den %80'e çıkar. Varış ve ayrılış için on dakika bekleyin ve bir bölme, bir işlem günü boyunca altı ila sekiz seansı gerçekçi bir şekilde destekler. 20kW'ta aynı bölme dört veya beşi yönetiyor. Donanımın maliyeti biraz daha fazladır; körfez belirgin şekilde daha fazla kazanıyor.

Bayiler ve Atölyeler için 30kW Kompakt Duvara Monte DC EV Şarj Cihazı, 450 × 660 × 240 mm muhafazasını 20kW ve 40kW modellerimizle paylaşır, böylece bir tesis güç seviyelerini tek bir duvarda karıştırabilir ve tek bir yedek kit bulundurabilir.

Sadece Teknik Özellikler Sayfalarını Değil, Geliri Etkileyen Özellikler

Tam voltaj bandında 0-100A: daha yüksek paket voltajlarında akım azalmaz, böylece 800V'luk bir araç sessiz bir yavaşlama yerine yine de nominal çıkışı alır.

Seviye 1,0 faturalama doğruluğu: Teslim edilen kWh ile ilgili anlaşmazlıklar sayaç sınıfına göre çözümlenir ve çoğu Avrupalı ​​operatörün Seviye 1,0'ı göstermesi gerekir.

Standart olarak üç erişim yöntemi — RFID kartı, QR tarama ve PIN. Sürücü ücretlendirmeyi başlatamadığında siteler oturumlarını kaybeder; üç rota bunu azaltır.

Duvara montaj: temel yok, kanal açma yok, kiralık yüzeylerde kalıcı temel yok. Kurulum maliyeti, yer dolabına kıyasla anlamlı bir marjla düşer.

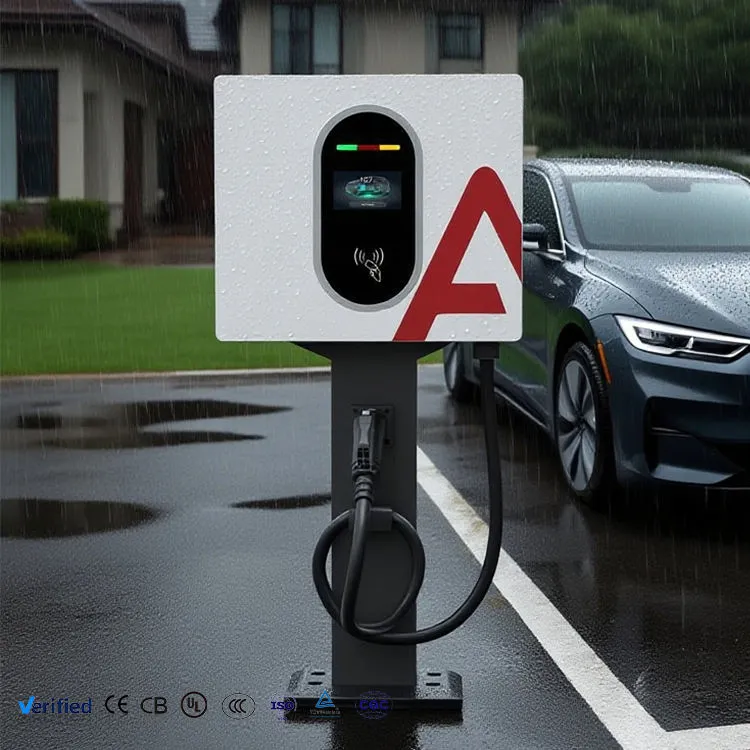

IP54 ve -25°C ila +50°C: muhafaza, bu birimlerin genellikle bulunduğu açık ön avlu türüne göre derecelendirilmiştir.

%95 maksimum verimlilik: Günde birkaç saat çalışan 30 kW'ta, %95 ile %91 arasındaki dönüşüm arasındaki fark, bir yıl boyunca gerçek paradır.

Teknik Özellikler

Öngörülebilir Geri Ödemeli Dağıtım Senaryoları

Perakende otoparklar ve süpermarketler: 60-90 dakikalık bekleme süresi neredeyse %20-80'lik oturumla aynı hizadadır. Şoförler alışveriş yapıyor, körfez dönüyor, kimse beklemiyor.

Restoran ve yol kenarı servis durakları: Körfez başına günde iki oturum, teminatların üstüne ücretlendirme geliri de ekleniyor.

Filo depoları kademeli geri dönüşlere sahip: Öğleden sonra gelen kamyonetler, yüksek güçlü bir ünite için sıraya girmek yerine kullanılabilir bir yükleme alıyor.

Ortak bölmeli apartman blokları: 30kW, 7kW'lık bir AC noktasının tüm gece bir sakin tarafından işgal edileceği ortak bir bölmenin hareket etmesini sağlar.

Taksi ve araç dolusu sıraları: sürücüler 30-40 dakikalık mola verir; 30kW, bu pencerede kabaca 20kWh döndürür; bu, bir vardiyanın şehir menzili değerindedir.

Şarj Cihazı 100A Oturumunu Nasıl Yönetir?

Akım sadece 100A'ya ulaşmaz. Bağlantı sırasında şarj cihazı, kontaktörler hala açıkken DC çıkışında bir yalıtım testi gerçekleştirir. Ancak bu geçtikten sonra kontaktörleri kapatır ve aracın BMS'sinin iletişim bağlantısı üzerinden yayınladığı mevcut hedefi takip ederek rampalamaya başlar.

Seans boyunca BMS bu hedefi sürekli olarak revize eder; hücreler ısındıkça veya şarj durumu yaklaşık %80'in üzerine çıktıkça daha azını ister. Şarj cihazı akımı zorlamak yerine takip eder, bu nedenle son %20'lik kısım, bizimki de dahil olmak üzere herhangi bir DC şarj cihazında her zaman orantısız bir şekilde uzun sürer.

Termal yönetim bağımsız olarak çalışır. Modül sıcaklığı sürekli olarak örneklenir ve herhangi bir şey bir açma eşiğine ulaşmadan önce çıktı geri alınır. Kullanıcılar 45°C'lik öğleden sonra biraz daha uzun bir oturum görüyor; Yönetilmeyen bir tasarımın ürettiği bir arızayı veya iptal edilen bir şarjı görmezler.

Kalite Kontrol ve Uyumluluk Kanıtları

EN IEC 61851-1:2019 ve EN IEC 61851-23:2014 uyumluluğu, CE beyanı ve test raporuyla birlikte mallarla birlikte gönderilir.

Kalibrasyon kaydı seri numarası altında tutularak her ünitede bir referans standardına göre sayaç kalibrasyonu.

Bara bağlantı noktalarının ve modül yüzeylerinin termal görüntülemesiyle 30 kW'ta sürekli tam yükte çalıştırma.

%100 dielektrik ve yalıtım testi — elektrik güvenliği konusunda toplu örnekleme yapılmaz.

Muhafaza tuz spreyi 96 saat boyunca test edilmiştir; Conta sıkışması varsayılmak yerine montaj sırasında doğrulandı.

Her ünite serileştirilmiş bir test sertifikasıyla ayrılır. Bir garanti talebi ortaya çıkarsa, o ünitenin hatta nasıl performans gösterdiğini tam olarak araştırabiliriz.

Üretim Sırası

Adım 1 — Modüllerin, sayaçların, kontaktörlerin ve kablo düzeneklerinin satın alma spesifikasyonuna göre ürün muayenesi.

Adım 2 — Muhafaza panellerinin TRUMPF makinelerinde CNC ile delinmesi ve bükülmesi.

Adım 3 — Yapısal çerçevenin robotik kaynağı, ardından görünür dikişlerin taşlanması.

Adım 4 — Ön işlem ve elektrostatik toz boya, yapışma için fırında kürlenir.

Adım 5 — Güç montajı: modüller monte edilir, baralar torklanır ve işaretlenir, kablo demeti yönlendirilir ve ısı kaynaklarından uzaklaştırılır.

Adım 6 — Kontrol tertibatı: pano, ölçüm cihazı, ekran ve erişim okuyucusu takılıp bağlandı.

Adım 7 — Firmware yükleme, sensör kalibrasyonu ve ölçüm cihazının doğrulanması.

Adım 8 — Tam yükte çalıştırma, güvenlik testi bataryası, IP kontrolü, ardından paketleme ve paletleme.

30kW ve Alternatifler Arasında Seçim Yapmak

Bölmeleriniz yaklaşık bir saat içinde açıldığında ve enerji için şarj olmaya başladığınızda 30kW'ı alın. Binek araçlarda gerçek bir kullandıkça öde iş senaryosunu destekleyen ürün yelpazemizdeki en küçük ünitedir.

Ofisler, oteller, uzun süreli otoparklar gibi park yerleri yarım gün olarak ölçüldüğünde 20kW'a düşebilir. Kimsenin kullanmadığı 100A'ya para ödemek israftır.

Daha büyük paketleri çalıştırdığınızda 40kW'a, 30 dakikadan kısa oturumlara veya çift tabancalı çalışmaya ihtiyaç duyduğunuzda ise 60kW+ yerde duran aralığa çıkın. İlk önce kontrol edilmesi gereken bir nokta: 30kW, faz başına yaklaşık 45A çekiyor. Gelen beslemeniz zaten kapasiteye yakınsa, şarj cihazı değil şebeke bağlantısı kısıtlama haline gelir ve bu, sipariş vermeden önce yapılması gereken bir konuşmadır.

İhale Sırasında Karşılaştırma Noktaları

Rakip 30kW'lık herhangi bir ünitenin mevcut 800V değerini sorun. Birçoğu 400V'de 100A'yı ve aralığın en üstünde çok daha azını teklif ediyor. Bizimki bant boyunca 100A'ya sahiptir.

Düzey 1.0 ölçümün standart mı yoksa yükseltme mi olduğunu sorun. Birkaç rakip ünitede bu bir yükseltmedir.

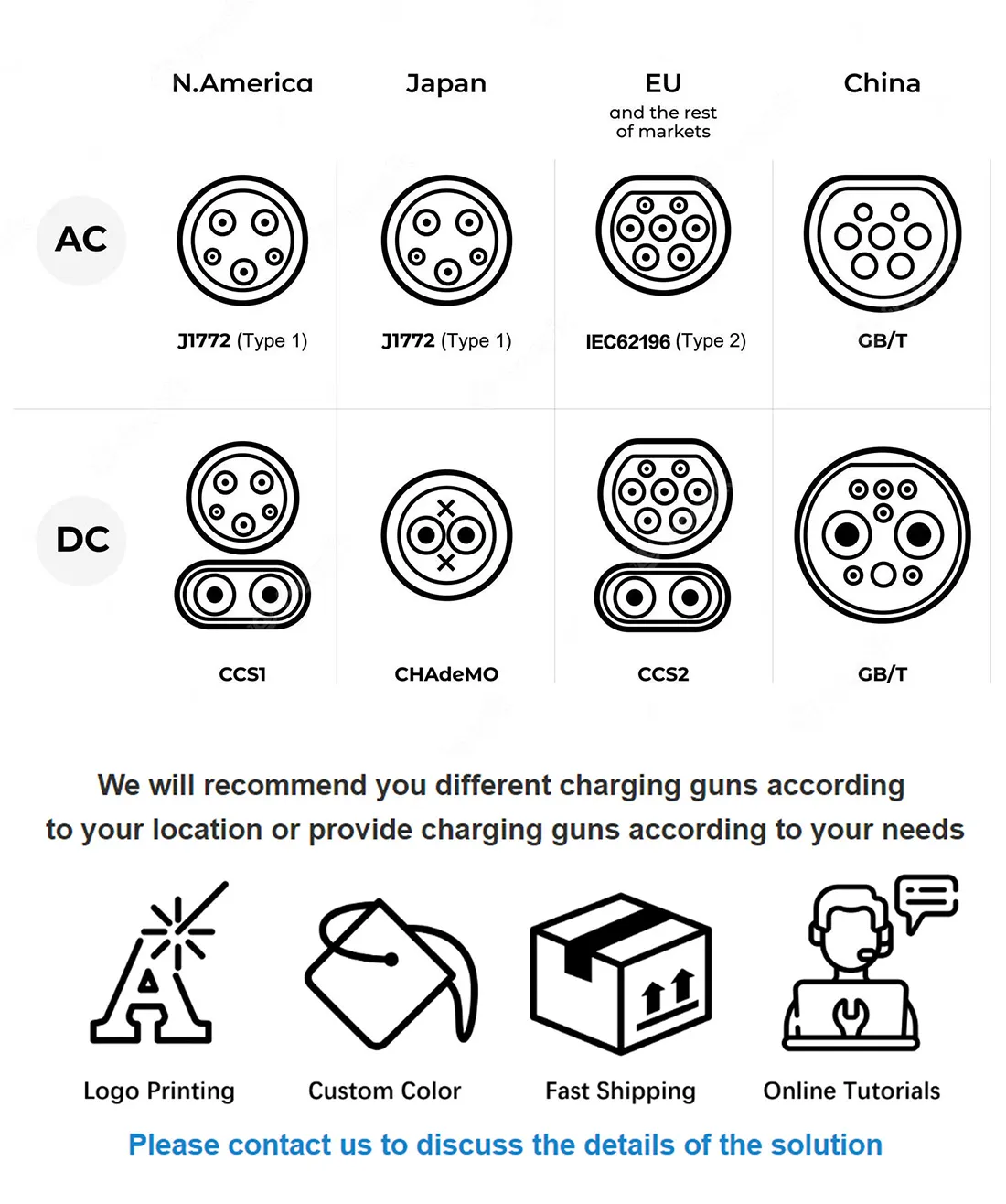

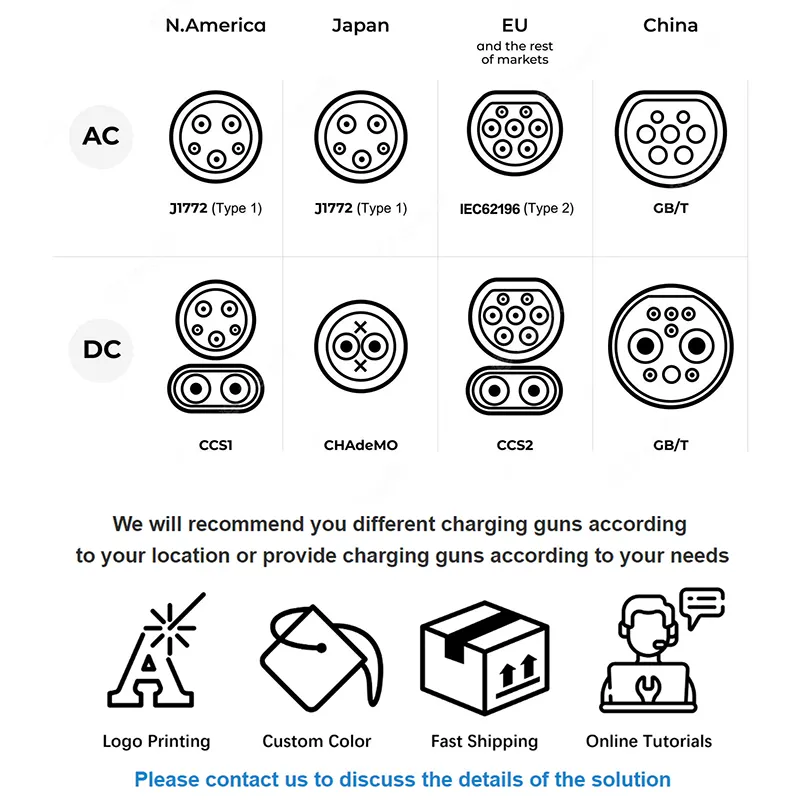

Sipariş verildikten sonra konnektör seçeneklerini sorunuz. CCS1, CCS2, CHAdeMO, GB/T ve NACS'yi aynı platformda oluşturuyoruz.

Teslim süresi: Standart 15-20 iş günü, özel markalama ile 25-30 iş günü. MOQ 1 birim standart, ısmarlama renk veya logo için 50.

Garanti: Güç modülleri dahil iki yıl, sipariş anında üç veya beş yıla kadar uzatılabilir.

Paketleme, Ağırlıklar ve Gönderim Şartları

Tek üniteli ihracat kartonu, yaklaşık 45 kg brüt, yaklaşık 540 × 750 × 330 mm ölçülerinde, EPE köpüklü beş katmanlı levha ve kurutucu içeren kapalı bir nem astarı.

Fümigasyon gerektirmeyen ısıl işlem görmüş ahşap üzerinde palet başına on iki ünite, bantlanmış ve streçle sarılmış. 20 ft'lik bir konteyner yaklaşık 96 paletli üniteyi barındırır; 40 metrelik yüksek bir küp yaklaşık 200 alır.

Avrupa ve Körfez'in çoğuna EXW, FOB Ningbo veya Shanghai, CIF ve DDP'den alıntı yapıyoruz. Numuneler hava yoluyla hareket eder veya 5-7 gün içinde eksprese edilir. Sağlanan evraklar: ticari fatura, paketleme listesi, CE uygunluk beyanı, serileştirilmiş test raporu ve varış yerinin gerektirdiği menşe belgesi.

Satış Sonrası Taahhütler

Güç modüllerini, kontrol elektroniklerini, ölçüm cihazını, kontaktörleri ve HMI'yı kapsayan iki yıllık garanti.

Arıza kodları, tesisin bağlı olduğu OCPP üzerinden uzaktan okunur ve bu, çoğu sorunu saha ziyaretine gerek kalmadan çözer.

Yedek parçalar onaylandıktan sonra 48 saat içinde gönderilir; DHL veya FedEx ile 3-5 iş günü transit.

Önerilen yıllık bakım: fan ve filtre kontrolü, conta muayenesi, terminal tork doğrulaması, ölçüm cihazının yerinde kontrolü. Prosedür kılavuzda belgelenmiştir.

Herhangi bir yeni tesisteki ilk kurulum için mühendisimizle görüntülü görüşme yoluyla ücretsiz uzaktan devreye alma desteği.

Operatörlere Maliyet Getiren Çalıştırma Hataları

Yanlış: '30kW hızlı şarj'ı nitelendirmeden reklam yapmak. Sağda: gerçekçi oturum sürelerini belirtin. 20 dakika bekleyip 70 dakika bekleyen sürücüler, tarife farkından daha pahalıya mal olan kötü yorumlar bırakıyor.

Yanlış: Faz dengesini kontrol etmeden kurulum. Sağ: birden fazla birimi fazlara dağıtın; dengesiz yükleme, beslemeyi keser ve kontaktör ömrünü kısaltır.

Yanlış: Üniteyi kablonun sürüş şeridinden geçmesi gereken yere monte etmek. Sağ: tabancanın, kablo tekerleğin altında kalmadan araç girişine ulaşacağı şekilde konumlandırın. Kablo hasarı en yaygın garanti dışı onarımımızdır.

Yanlış: İşletmeye alma sonrasında varsayılan tarifenin yerinde bırakılması. Sağ: bir kez yapılandırın ve test şarjını yapın. Kimse kontrol etmediği için operatörler haftalardır elektriği bedava kullanıyor.

Yanlış: Fan filtresini bir yıl boyunca ihmal etmek. Sağda: tozlu alanları üç ayda bir temizleyin. Kısıtlı hava akışı termal geri dönüşe neden olur ve kullanıcılar bunu yavaş şarj olarak deneyimler.

Operatör Geri Bildirimi

Hırvatistan'daki bir süpermarket zinciri, 2025 yılında dört mağazaya sekiz ünite yerleştirdi. Tesis yöneticileri, altıncı ayda bölme başına günde ortalama üç seansın biraz altında kullanım olduğunu bildirdi ve duvara montaj aparatının, park yerlerini dolaplara bırakmak yerine mevcut çevre duvarlarını kullanmalarına olanak tanıdığını belirtti.

Bakü'deki bir taksi kooperatifi beş tane satın aldı. Geri bildirimleri spesifikti ve aktarılmaya değerdi: sürücüler, üniteye yakın dururken okunabilirlik sağlamak için ekranın hafifçe aşağı doğru açılı olmasını istediler, bu nedenle braket geometrisini tekrarlama sırasına göre ayarladık.

Türkiye'de üç depoda on iki ünite çalıştıran bir lojistik yüklenicisi, 20kW ve 40kW'lık modellerle ortak muhafazanın, üç ayrı kit yerine tüm tesis için bir fan seti, bir kontaktör ve bir ekran tutan yedek parçalarını kestiğini belirtti.

Sıkça Sorulan Sorular

S: Bir birim günde kaç arabaya hizmet verebilir?

C: Bir ticaret günü boyunca talebin sürekli olduğu varsayılarak, gerçekçi değişim süresine sahip %20-80 seansta altı ila sekiz binek otomobil.

S: Hangi giriş akımını çekiyor?

C: Tam çıkışta 380V üç fazlı beslemede faz başına yaklaşık 45A. Çoklu sipariş vermeden önce pano kapasitesini kontrol edin.

S: Elektrikli kamyonetler için 30 kW yeterli mi?

C: Gecelik veya birkaç saatlik bekleme için evet. Büyük paketlerde vardiya ortasında hızlı geri dönüş için 60kW veya üstüne bakın.

Soru: İki araç aynı anda şarj edilebilir mi?

C: Hayır, bu tek silahlı bir birim. Eş zamanlı çoklu tabanca şarjı, bölünmüş tip güç kabinlerimizle başlar.

S: Güneş enerjisi ve depolama kurulumuyla çalışır mı?

C: Evet, site enerji yönetim sistemi aracılığıyla. Bize invertörünüzü ve EMS platformunuzu söyleyin, entegrasyon yolunu onaylayalım.

S: Faturalandırma nasıl işleniyor?

C: Seviye 1.0 ölçümü OCPP arka ofisinizi besler; alternatif olarak, RFID kartlarıyla bağımsız olarak çalıştırın ve dahili oturum günlüğünden mutabakat yapın.

S: Hangi bakıma ihtiyacı var?

C: Tozlu bölgelerde üç ayda bir filtre ve fan kontrolü, yıllık conta ve tork denetimi. Filtrelerin ötesinde sarf malzemesi parçası yoktur.

S: Muhafazayı markalayabilir miyim?

C: Evet — 50 birimden oluşan özel renk ve ekran grafikleri, renk değişiklikleri için alet ücreti yoktur, teslim süresi 25-30 iş günüdür.
