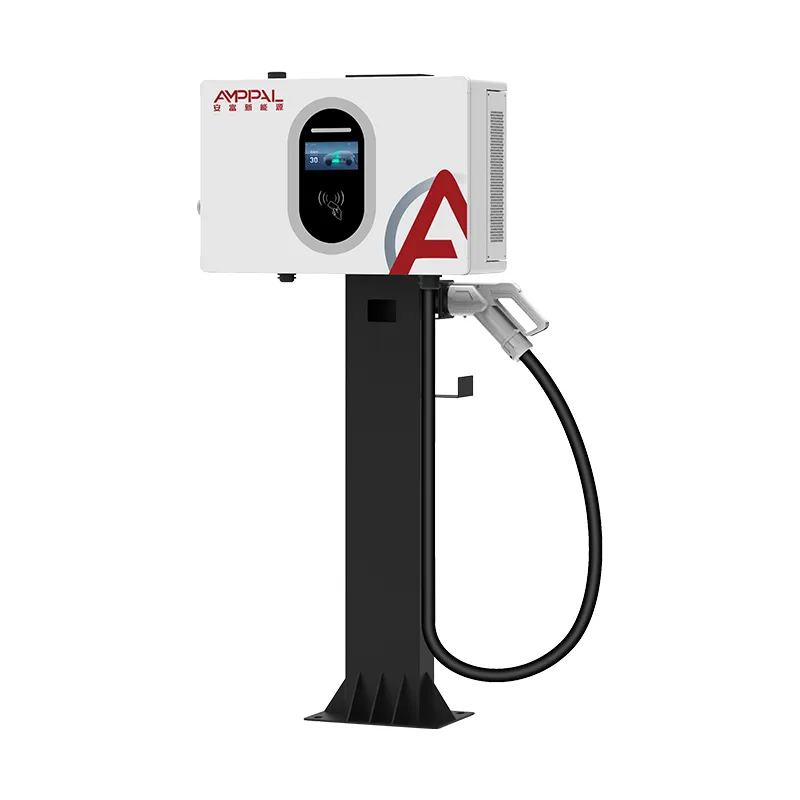

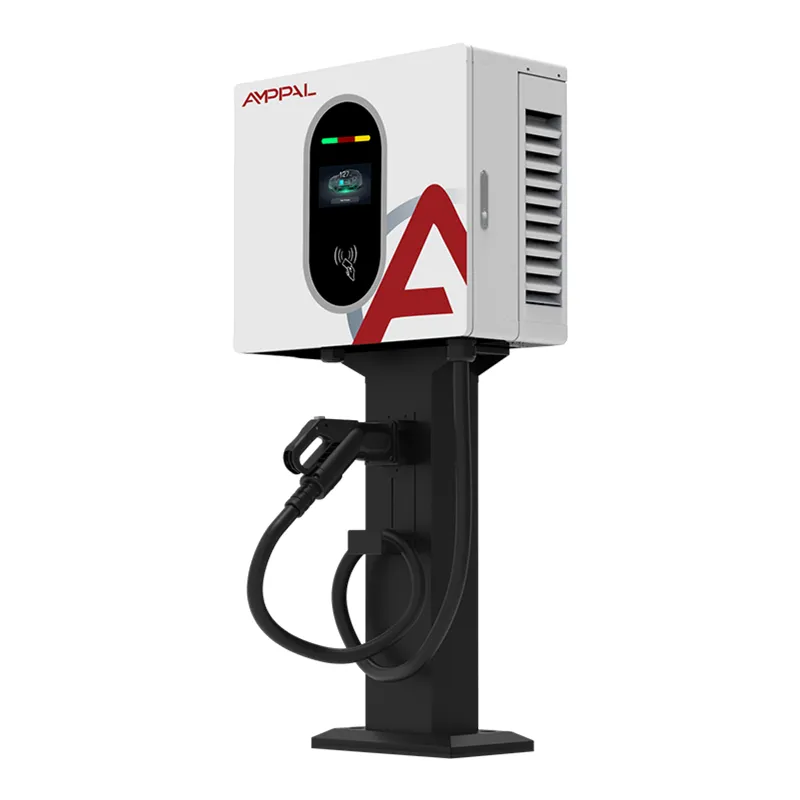

Ev ve İşyeri için 7kW Duvara Monte DC EV Hızlı Şarj Cihazı

Bu 7kW DC Duvar Kutusu Aslında Nedir?

Bulduğunuz 7kW'lık şarj cihazlarının çoğu AC duvar kutularıdır. Bu değil. AF-DC-7-B-A-O-4-H, şarj cihazının içindeki gücü dönüştürür ve aracın yerleşik şarj cihazını tamamen atlayarak DC'yi doğrudan akü paketine aktarır. Bu tek fark, kilovat sayısının önerdiğinden daha önemli.

Neden önemli? Pek çok araç 3,3 kW'lık yerleşik şarj cihazıyla birlikte gönderilir. Bunları 7kW'lık bir AC kutusuna taktığınızda hala yalnızca 3,3kW çekiyorlar; kapasitenizin yarısı boşta duruyor. Aynı arabayı 7kW DC ile beslerseniz 7kW'ın tamamını alır çünkü darboğaz ortadan kalkar. Elektrikli lojistik kamyonetler, düşük hızlı EV'ler ve yerleşik şarj cihazları zayıf olan eski modeller en çok fayda sağlıyor.

Ev ve İşyeri için 7kW Duvara Monte DC EV Hızlı Şarj Cihazı, normal AC220V tek fazlı beslemeyle çalışır, böylece üç fazlı gücün bulunmadığı yerlere kurabilirsiniz. Ağırlık ve derinlik düşük tutulur (92 mm derinlik), böylece park alanına girmeden duvara düz bir şekilde monte edilir.

7kW DC Şarj Cihazının 7kW AC Kutusunu Yendiği Yer

Yerleşik şarj cihazı darboğazı yok: DC çıkışı doğrudan pakete gidiyor, böylece 3,3kW yerleşik şarj cihazına sahip araçlar yine de 7kW'ın tamamını alıyor.

Tek faz dostu: AC220V±%15 ile çalışır. Üç fazlı uygulama yok, trafo yükseltmesi yok, kamu hizmeti şirketini beklemek yok.

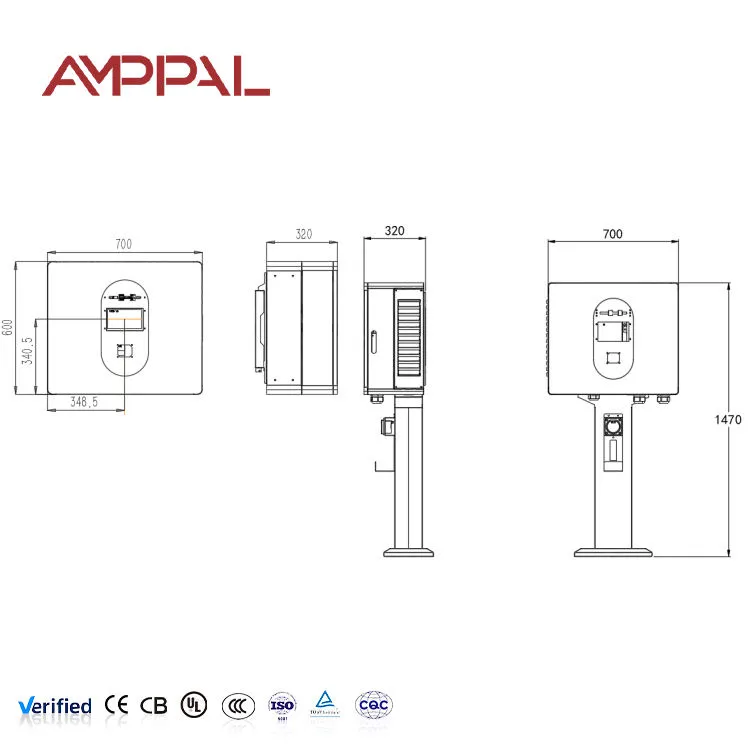

İnce 92 mm profil: 540 × 320 × 92 mm'de duvara çoğu DC ünitesinden daha yakın durur ve bu da dar garajların ve sokakların kullanılabilir olmasını sağlar.

Geniş 200-750VDC penceresi: tek bir üniteden alçak gerilim LSEV'leri ve standart 400V yolcu platformlarını kapsar.

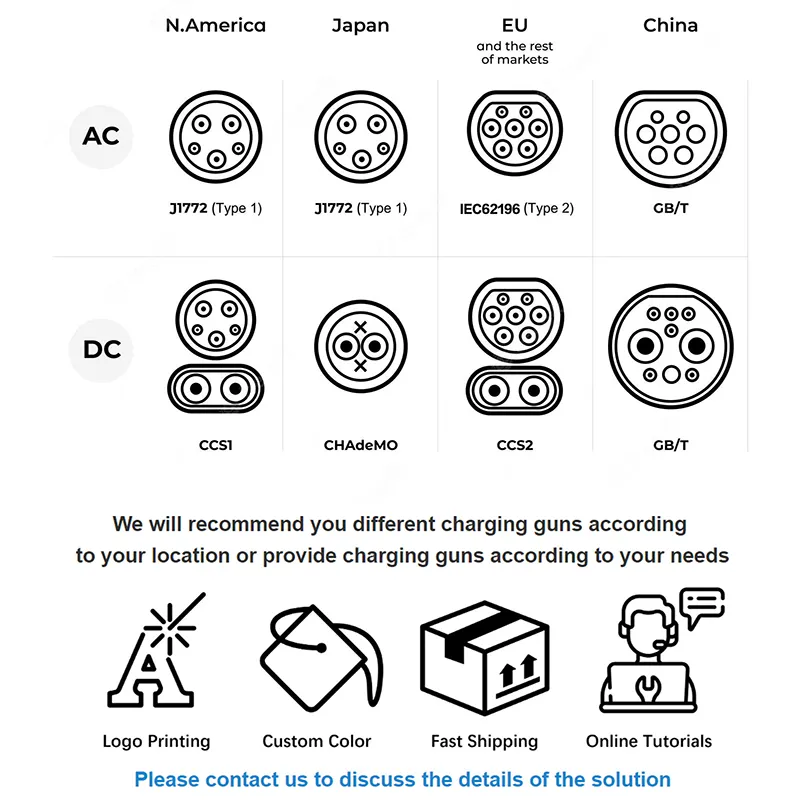

Tam konnektör kapsamı: CCS1, CCS2, CHAdeMO, GB/T ve NACS. Silahı sipariş sırasında seçin; iç kısımlar aynı kalır.

İlk günden itibaren ağa bağlı: 4G artı OCPP 1.6j, sabit internet hattı olmayan bir sitede bile uzaktan faturalandırabileceğiniz, izleyebileceğiniz ve güncelleyebileceğiniz anlamına gelir.

Teknik Özellikler

Bu Üniteyi Kim ve Neden Satın Alır?

Dahili şarj cihazı zayıf olan villa ve şehir evi sahipleri: Şebeke bağlantısını yükseltmeden evinizde DC hızına sahip olursunuz.

Küçük lojistik operatörleri: Yalnızca tek fazlı tedarik sağlayan bir depoda gece boyunca park edilen elektrikli kamyonetler. Bu birimlerin iki veya üçü küçük bir filoyu kapsıyor.

Yol kenarındaki mağazalar, misafirhaneler ve kırsal benzin istasyonları: Yan hizmet olarak ücretli DC şarjı sunmanın düşük maliyetli bir yolu. 4G modülü faturalandırmayı yönetir.

EV şarjına pilot uygulama yapan mülk yöneticileri: 60kW'ın üzerinde bir kullanıma sunmadan önce tek bir binada denenecek kadar ucuz.

Üç fazlı gücün nadir olduğu pazarlara hizmet veren distribütörler: neredeyse her yere kurulabilen bir DC ürünü.

Dönüşüm Nasıl Çalışır?

Gelen tek fazlı AC ilk önce EMI filtrelemesinden ve aşırı gerilim korumasından geçer. Doğrultucu kademesi onu bir ara DC barasına dönüştürür, ardından SiC tabanlı bir DC/DC kademesi bu veriyolunu aracın BMS'sinin istediği voltaja (200V ile 750V arasında herhangi bir yere) yönlendirir.

İletişim, güç dağıtımına paralel olarak çalışır. Herhangi bir akım akışından önce, şarj cihazı ve araç kontrol pilot hattı üzerinden anlaşır: BMS hedef voltajını ve maksimum akımı belirtir, şarj cihazı bunu sağlayabileceğini doğrular, yalıtım kontrol edilir ve ancak bundan sonra kontaktörler kapanır. Bu el sıkışma seans sırasında sürekli olarak tekrarlanır, bu nedenle DC şarjı paket doldukça sorunsuz bir şekilde azalabilir.

Güç aşamasından gelen ısı, sıcaklık kontrollü fanlarla basınçlı hava soğutması yoluyla dışarı çekilir. Hafif yükte fanlar boşta olduğundan, konut ortamında gürültü ≤65dB değerinin oldukça altında kalır.

Sertifikasyon ve Fabrika Testleri

EN IEC 61851-1:2019 ve EN IEC 61851-23:2014'e göre oluşturulan iki standart Avrupalı ​​denetçiler ilk önce herhangi bir DC ünitesini kontrol eder.

Her ünite gönderilmeden önce tam yükte yakma işlemi gerçekleştirir. Bir numuneyi noktasal olarak kontrol etmek yerine çalışma boyunca çıkış voltajını, akım kararlılığını ve modül sıcaklığını kaydederiz.

Yalıtım direnci ve dielektrik mukavemeti toplu olarak değil, üretimin %100'ünde test edilir.

IP54 doğrulaması, her yönden toz girişini ve sıçrayan suyu kapsar; damlayan saçak altındaki duvara monte ünite için gerçekçi arıza modu.

Muhafazalar 96 saatlik tuz spreyinden geçer. Körfez ve Güneydoğu Asya'daki kıyı tesisleri, ucuz toz boyanın ilk başarısız olduğu yerlerdir.

Sacdan Yalıtımlı Üniteye: Üretim Adımlarımız

1. Giriş incelemesi — güç modülleri, kontaktörler ve konektörler varışta spesifikasyonlara göre kontrol edilir. Toleransın dışına çıkan her şey tedarikçiye geri döner.

2. CNC delme ve bükme — Muhafaza panelleri, kapının eşit şekilde sızdırmaz hale getirilmesi için sıkı toleranslar korunarak TRUMPF ekipmanında kesilip şekillendirilir.

3. Kaynak ve yüzey işleme - robotik kaynak, ardından yağdan arındırma, fosfatlama ve korozyon direnci için elektrostatik toz kaplama.

4. Modül ve kablo demeti tertibatı — güç modülleri, kontrol panosu ve kablolama tezgahı özel bir DC hattına takılır. Tüm güç terminallerindeki tork değerleri kaydedilir.

5. Firmware'in yanıp sönmesi ve kalibrasyonu — çıkış voltajı ve akım sensörleri bir referans yüke göre kalibre edilir.

6. Tam yükte alıştırma — sıcaklıklar izlenirken ünite, nominal güçte simüle edilmiş bir akü yükünü şarj eder.

7. Güvenlik ve IP doğrulaması — yalıtım, toprak sürekliliği, acil durdurma yanıtı ve mahfaza yalıtımı.

8. Ambalaj - köpük yastıklı karton, daha sonra ihracat için paletlenir.

Boyutlandırma: 7kW DC Doğru Seçim mi?

Araç birkaç saat boyunca beklemede kaldığında ve tesisinizde yalnızca tek fazlı güç bulunduğunda bu üniteyi seçin. Tipik bir 60kWh'lik paket neredeyse boşaldıktan yaklaşık 8 saat sürüyor; bir gecede gayet iyi, halka açık bir ön avlu için çok yavaş.

Araçlarınızda 6,6kW veya 11kW dahili şarj cihazı varsa ve üç fazlı mevcutsa, sade bir AC kutusu daha az maliyetli olacak ve aynı işi yapacaktır. Bu konuda dürüst olun; Doğru ürünü satın almanızı tercih ederiz.

Geri dönüşün saatlerle değil dakikalarla ölçülmesine ihtiyacınız varsa, 20kW veya 30kW duvara monte DC modellerimize veya 60kW+ zemin tipi serimize geçin. Sitede üç fazlı güç varsa ancak yine de DC istiyorsanız, 20kW AF-DC-020-B-A-O-2-H genellikle kilovat başına daha iyi değerdir.

Bu Ürünü Nasıl Karşılaştırıyoruz

7kW'ta Orijinal DC: birçok tedarikçi 7kW'lık AC kutusunu 'hızlı şarj' olarak yeniden etiketler. Çıkış voltajı özelliklerini kontrol edin; 230VAC yazıyorsa bu bir DC şarj cihazı değildir.

Standart yapı için MOQ 1 birim: bir konteyner sipariş etmeden önce bir tanesini test edebilirsiniz.

Renk değişikliklerinde hiçbir alet ücreti alınmadan, 50 üniteden oluşan özel muhafaza rengi ve ekran markalaması.

Teslim süresi standart konfigürasyonlar için 15-20 iş günü, özel donanım yazılımı veya markalama için 25-30 iş günüdür.

DHL veya FedEx tarafından gönderilen yedek güç modülleri için iki yıllık garanti, genellikle 3-5 iş günü içinde teslim edilir.

Paketleme ve Nakliye

Her şarj cihazı, EPE köpük köşeleri, neme karşı iç poli çanta ve kurutucu içeren beş katmanlı oluklu kartonda gönderilir. Karton boyutu kabaca 630 × 410 × 190 mm'dir; Brüt ağırlık, kablo dahil yaklaşık 18 kg'dır.

Standart ihracat paletleri 20 adet, şrink ambalajlı ve bantlı, fümigasyon gerektirmeyen kontrplak içerir. LCL gönderiler için talep üzerine daha küçük miktarları paletleyebiliriz.

EXW, FOB Ningbo veya Shanghai, CIF ve DDP'yi gönderiyoruz. Deniz taşımacılığı 20'den fazla birim için normdur; Numuneler ve acil yedek parçalar için hava veya DHL express mantıklıdır. Dokümantasyon ticari faturayı, paketleme listesini, CE uygunluk beyanını ve test raporunu içerir.

Garanti ve Destek

Güç modüllerini, kontrol panelini, kontaktörleri ve HMI'yı kapsayan iki yıllık standart. Sipariş anında üç veya beş yıla kadar uzatılabilir.

OCPP 1.6j üzerinden uzaktan teşhis — çoğu durumda, kimse siteyi ziyaret etmeden hata kodlarını okuyabilir ve ürün yazılımı düzeltmesi gerçekleştirebiliriz.

Yedek parçalar, arızanın doğrulanmasından sonraki 48 saat içinde gönderilir; Tipik kapıdan kapıya geçiş, ekspres kurye ile 3-5 iş günüdür.

İngilizce kurulum kılavuzu, bağlantı şemaları ve devreye alma kontrol listesi dahildir. İlk kurulumda video devreye alma desteği ücretsizdir.

En Sık Gördüğümüz Kurulum Hataları

Yanlış: Paylaşılan bir 16A ev devresine bağlanma. Sağ: kendi kesicisi ve RCD'si ile tam 7kW çekişe uygun boyutta özel bir besleme çalıştırın.

Yanlış: 'bina zaten topraklanmış' olduğundan topraklama çubuğunun atlanması. Sağ: toprak direncinin yerel yasaya uygun olduğunu doğrulayın — DC yalıtım izlemesi sağlam bir toprak referansına bağlıdır.

Yanlış: Oluksuz bir çatı kenarının altına montaj. Sağ: IP54, sürekli bir akışı değil, sıçramayı yönetir. Küçük bir kanopi, ekranın ve contanın ömrünü uzatır.

Yanlış: Fazla şarj kablosunun yere sarılması. Sağ: kılıfı ve kancayı kullanın. Üzerinden geçilmesinden kaynaklanan kablo hasarı, en yaygın garanti dışı onarımdır.

Yanlış: Herhangi bir aracın 7kW çekeceğini varsayıyoruz. Sağ: DC çıkışı, hangisi daha düşükse (şarj cihazı kapasitesi veya BMS talebi) sınırlanır.

Alıcılar Bize Ne Anlatıyor?

Chiang Mai'deki bir misafirhane sahibi, 2025'in başlarında iki ünite satın aldı. Altı ay sonra yazdığı not: 'Üç fazlı şarj cihazının kendisinden daha pahalı olurdu. Bunlar mutfakla aynı beslemeyle çalışır. Eski Nissan minibüslerine sahip konuklar nihayet damlama yerine tam hızda şarj oluyor.'

Kazakistan'daki bir distribütör kırsal akaryakıt istasyonları için 40 adet sipariş verdi. Geri bildirimleri net ve faydalıydı; orijinal ekran parlaklığının doğrudan güneş altında okunması zordu, bu yüzden onları ikinci dereceden yüksek parlaklıklı ekran seçeneğine geçirdik. Başka hiçbir şey değişmedi.

Guangdong'daki küçük bir kurye şirketi, bunlardan altısını bir gecede 60A tek fazlı beslemeli bir depoda çalıştırıyor. Operasyon müdürleri ilk on dört ay boyunca sıfır kesinti yaşandığını bildirdi ve fan gürültüsünün komşuların şikayet etmeyeceği kadar düşük olduğunu kaydetti.

Sıkça Sorulan Sorular

S: Bu gerçekten DC mi, yoksa DC markalı bir AC kutusu mu?

C: Orijinal DC. Çıkış, tabancada ölçülen 200-750VDC'dir. Bir AC kutusu 230VAC çıkış sağlar ve aracın yerleşik şarj cihazına bağlıdır.

S: Bunu evdeki tek fazlı bir kaynaktan çalıştırabilir miyim?

C: Evet — AC220V±%15 tek fazlı, bu modelin asıl amacı da budur. Tam yüke uygun özel bir devreye ihtiyacınız var.

S: 60kWh'lik bir pil ne kadar sürede şarj edilir?

C: BMS'nin 7kW'ın tamamını kabul ettiği varsayılarak %10'dan %90'a yaklaşık 8 saat. Gecelik veya uzun süreli park etmeye uygundur.

S: Tesla ile çalışacak mı?

C: NACS tabancası seçeneğiyle, Kuzey Amerika modelleri için evet. Avrupa Tesla'ları CCS2 kullanıyor. Bize pazarı söyleyin, biz de doğru konnektörü takalım.

S: Oturumun ortasında elektrik kesintisi sırasında ne olur?

C: Kontaktörler güvenli bir şekilde açılır, oturum kaydedilir ve güç geri geldiğinde ünite yeniden başlatılır ve yeniden el sıkışır. Pakette hasar yok.

S: Müşterileri bununla faturalandırabilir miyim?

C: Evet. OCPP 1.6j çoğu üçüncü taraf faturalandırma platformuna bağlanır; 4G sinyali düşerse RFID kartları ve PIN kodları çevrimdışı çalışır.

S: Şarj kablosunu sağlıyor musunuz?

C: Evet, tabancayla birlikte 5 metrelik kablo standarttır. Talep üzerine daha uzun kablolar mevcuttur.

S: MOQ ve teslim süresi nedir?

C: Standart yapılar için bir ünite, 15-20 iş günü. Özel markalama 50 adet ve 25-30 iş günü gerektirir.
