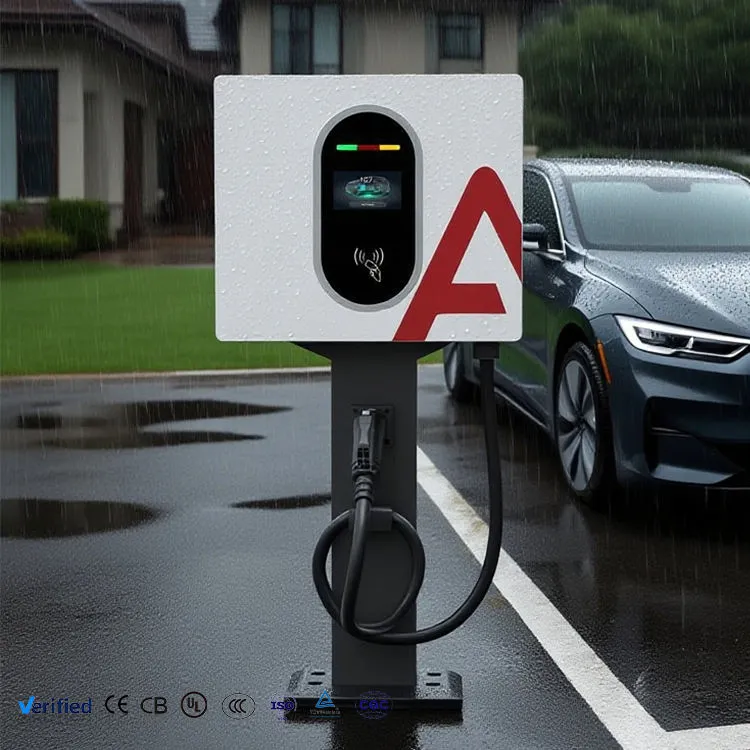

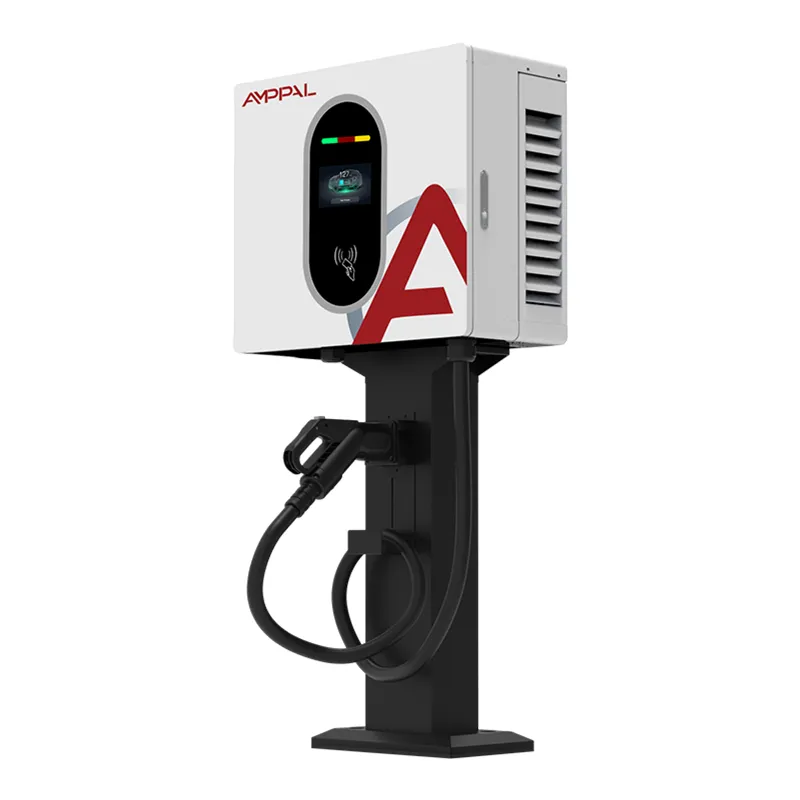

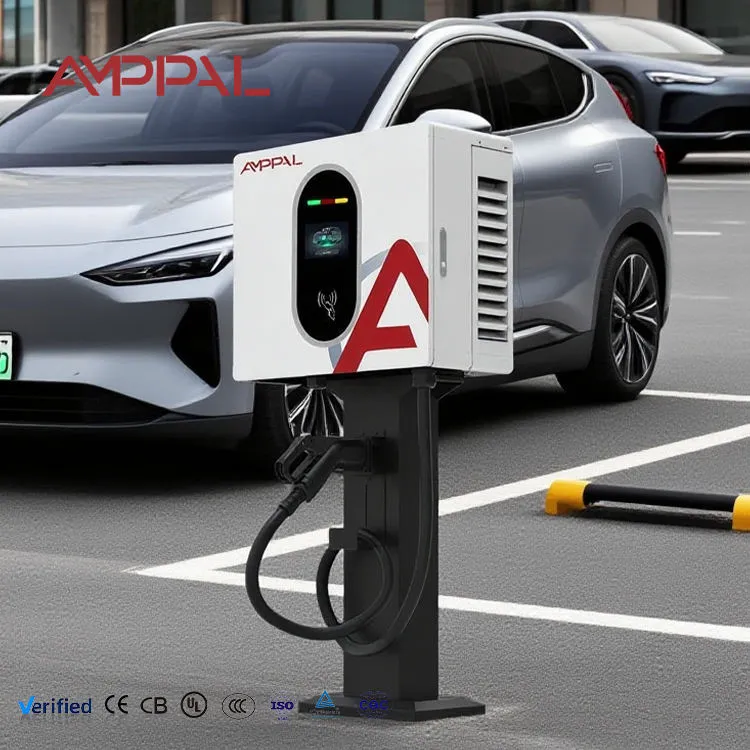

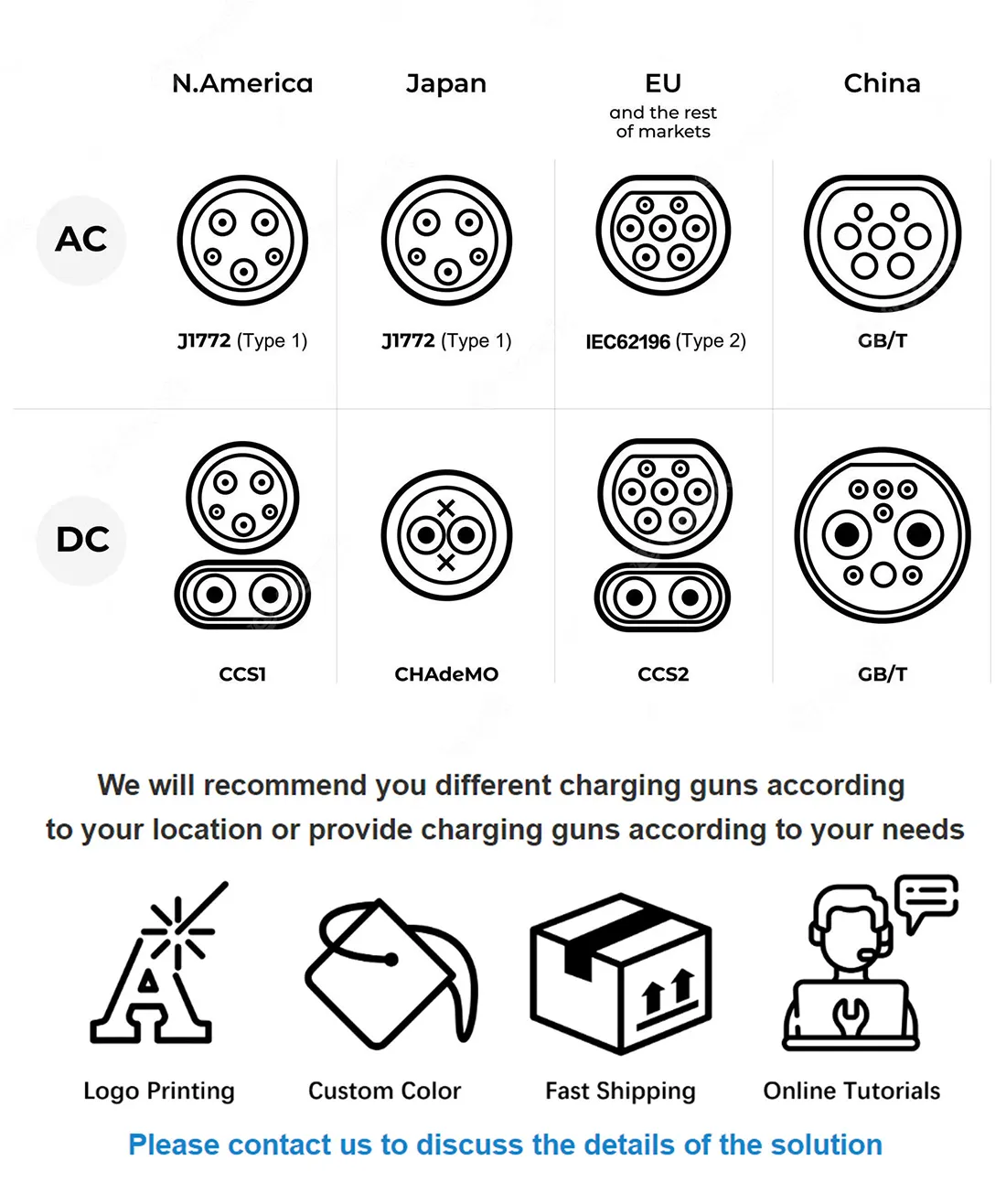

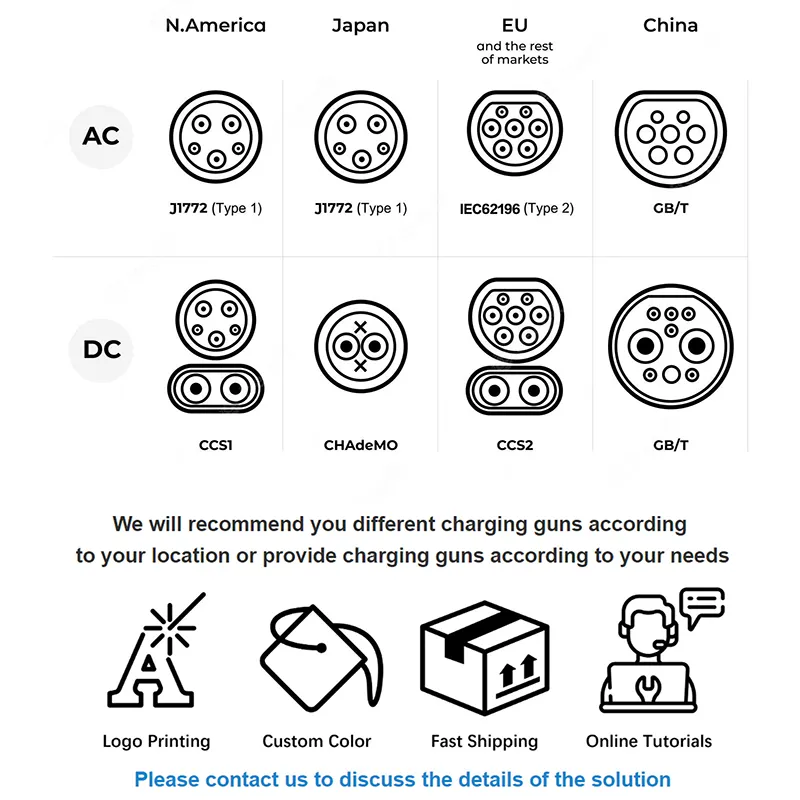

Filo Depoları için 40kW Yüksek Güçlü Duvara Monte DC EV Şarj Cihazı

Duvara Takacağımız En Yüksek Güç

Kırk kilowatt, duvara montaj için pratik tavandır ve bunun nedeni konusunda netiz. Bunun da ötesinde, ısı çıkışı ve birim kütle, duvar braketini yanlış mühendislik cevabı haline getirir; sonuçta ağır bir kutu, zorunlu havalandırma kısıtlamaları ve çoğu bina sahibinin imzalamayı reddedeceği yapısal bir sabitleme ile karşı karşıya kalırsınız. AF-DC-040-B-A-O-2-H tam da bu sınırda yer alıyor.

Altında kaldığınızda alacağınız şey önemlidir. Beton kaide yok, kablo kanalı yok, şarj cihazının park yeri kaybı yok ve yalnızca kiralayabileceğiniz yüzeyde kalıcı değişiklik yok. 2,2 metrelik tavana sahip bir yer altı otoparkında, duvara monte ünite genellikle fiziksel olarak çalışan tek seçenektir.

Çıkış, 200-1000VDC boyunca 0-133A'dır; ev tipi bir radyatörden daha az duvar alanı kaplayan bir kutudan gelen, 60kW ve 120kW kabinlerimizle aynı voltaj aralığıdır.

Hangi Duvar Montajı Aslında Sizi Kurtarır?

İnşaat işi yok: Yerde duran bir kabinin genellikle bir temele, boru hattı yönlendirmesine ve eski haline getirilmesine ihtiyacı vardır. Duvara montaj bu hattı proje maliyetinden tamamen çıkarır.

Park yeri kaybı yok: Zemin dolabı ve güvenlik mesafesi, kullanılabilir alanı kaplıyor. Bir duvara veya sütuna cıvatalanan ünite hiçbirini almaz.

Alçak tavanlar altında uygulanabilir: Bir braket üzerinde 660 mm yüksekliğinde olup, 1,9 metrelik bir kabinin rampa yükseklik sınırlamasını geçemediği bodrum otoparklarına uygundur.

Tersine çevrilebilir kurulum: Kiralanan tesislerde ünite duvardan çıkarılır ve sabitlemeler iyi yapılır. Birçok ev sahibi, temel inşaatını reddederken bunu onaylayacaktır.

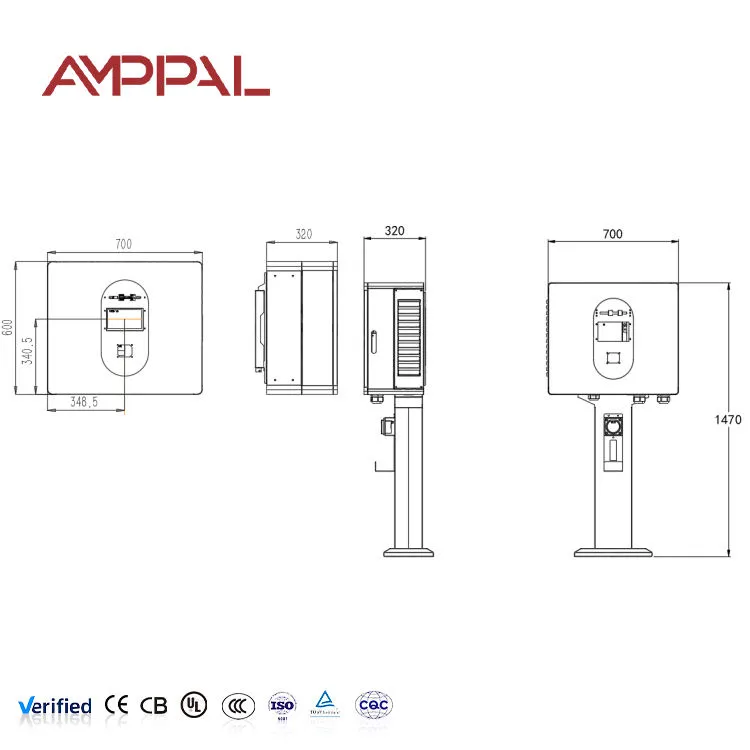

20kW ve 30kW modellerimiz ile aynı 450 × 660 × 240 kaplama alanı: karma güç tesisleri, bir braket tasarımını ve bir yedek parça listesini paylaşır.

Tam voltaj aralığında 133A çıkış: akım değeri, ince spesifik rakiplerin yetersiz kaldığı nokta olan azalmak yerine 800V'de kalır.

Teknik Özellikler

Bu Modelin Tek Mantıklı Uyum Olduğu Siteler

Yer altı ve çok katlı otoparklar: tavan yüksekliği ve rampa açıklığı, zemin dolaplarını hariç tutar; Sütun montajı bu üniteye çok uygundur.

Kiralanan perakende satış alanları: çığır açamayan kiracılar hala sahada DC şarjı istiyor.

Tarihi veya planlama açısından kısıtlı şehir merkezleri: Yeni sokak mobilyalarını reddeden yetkililer genellikle mevcut bir yapı üzerinde duvara sabitlenmiş bir üniteye izin verir.

Kompakt kentsel yakıt istasyonları: ön avlu alanı halihazırda yakıt adaları ve sirkülasyona ayrılmıştır; Mağaza binasının duvar alanı ücretsizdir.

Duvarlarında mevcut üç fazlı pano bulunan depo binaları: kısa kablo yolları, minimum kurulum işçiliği, hızlı devreye alma.

Duvara Montaj Sınırında Termal Tasarım

%95 verimle çalışan 40 kW'lık bir dönüştürücü, yaklaşık iki kilowatt'ı ısı olarak dağıtır. Bir yer dolabında ısının çalışılması için geniş bir hacim ve uzun bir baca vardır. Duvarda her ikisi de yoktur, bu nedenle hava akışı yolunun varsayılmak yerine tasarlanması gerekir.

Muhafazada giriş düşük, egzoz yüksek ve dahili perdeleme, sıcak havayı kontrol elektroniklerinden ve ölçüm cihazından - pişirirken doğruluğu değişen bileşenlerden - uzak tutuyor. Fanlar sıcaklık kontrollüdür ve yalnızca koşulların gerektirdiği sertlikte çalışır; bu da ünitenin bir yerleşim bloğunda kabul edilebilir düzeyde sessiz kalmasını sağlar.

Çıkış geri dönüşü ikili olmaktan ziyade aşamalıdır. Ortam sıcaklığı ve yük modülü sıcaklığı sınırına doğru itilirse şarj cihazı akımı kademeli olarak azaltır ve oturum daha uzun sürer. Sürücüye takılıp düşmez. Bu davranış, en çok, sınırlı hava değişimine sahip kapalı bodrum otoparklarında önemlidir; bu ünitelerin tam olarak kurulduğu yer burasıdır.

Test ve Sertifikasyon Kayıtları

EN IEC 61851-1:2019 ve EN IEC 61851-23:2014 ile uyumluluk; CE belgeleri ve serileştirilmiş test raporu her üniteyle birlikte gönderilir.

Bu modele özel genişletilmiş termal ıslatma — muhafaza ve modül sıcaklıkları kaydedilirken tam 40kW yük tutulur, çünkü bu, duvara monte serimizdeki en yüksek ısı yoğunluğudur.

%100 dielektrik dayanım ve yalıtım direnci testi.

Kalibre edilmiş bir referansa göre sayaç doğrulaması; Seviye 1,0 doğruluğu birim başına doğrulanır ve seri numarasına göre kaydedilir.

IP54 doğrulaması ve muhafaza kaplamasında 96 saatlik tuz spreyi.

Braket ve sabitleme çekme testi verileri talep üzerine sağlanır; bir inşaat araştırmacısı kurulumu onaylamadan önce yapısal gerekçe istediğinde kullanışlıdır.

Üretim Adımları

1. Ürün girişinde bileşen doğrulaması: spesifikasyona göre kontrol edilen güç modülleri, kontaktörler, ölçüm cihazı, konektörler ve fanlar.

2. Muhafaza panellerinin CNC delme ve abkant presleme ile şekillendirilmesi; hava akışı açıklıkları delme programının bir parçasıdır, daha sonra delinmez.

3. Çerçeve ve braket arayüzünün robotik kaynağı ve ardından dikiş bitirme işlemi.

4. Yüzey hazırlığı ve fırın kürlü elektrostatik toz boya.

5. Güç aktarma sistemi tertibatı — modüller, baralar ve dahili saptırma plakası takılı; tüm güç terminalleri torklanmış ve tanık işaretli.

6. Kontrol ve ölçüm tertibatı, kablo demeti yönlendirmesi sıcak hava yolundan uzak tutuldu.

7. Firmware yükleme, sensör kalibrasyonu, referansa göre sayaç doğrulaması.

8. Genişletilmiş tam yükte termal çalışma, güvenlik testi, IP kontrolü ve ardından ihracat paketleme.

Duvarda 40kW mı yoksa Zeminde 60kW mı?

Bu, bu güç seviyesindeki çoğu alıcının gerçekte verdiği karardır, işte bu kararı dürüstçe okuyoruz.

Zemin alanı müsait olmadığında, zemin inşaatının yasak olduğu veya ekonomik olmadığı, tavan yüksekliğinin kısıtlı olduğu veya kurulumun tersine çevrilebilir olduğu durumlarda 40kW duvar ünitesini seçin. Faz başına yaklaşık 60A çekiyor ve mevcut ticari kartların çoğunun yükseltmeye ihtiyaç duymadan bu kapasiteyi karşılayabiliyor.

Alanınız ve tedarik kapasiteniz varsa, çift tabancalı çalışma istiyorsanız veya halka açık bir avlu için daha kısa oturumlara ihtiyaç duyuyorsanız 60kW'lık yerde duran üniteyi seçin. Teslim edilen kilovat başına bu genellikle daha iyi bir değerdir ve zemin dolabına bakım yapmak daha kolaydır; teknisyen bir platform yerine zemin seviyesinde ayakta çalışır. Her iki seçenek de size gerçekten açıksa, zemin ünitesi normalde daha güçlü bir satın alma olacaktır. Bu ürün olmadığında yerini kazanır.

Rakip 40kW Ünitelere Karşı Nasıl Belirliyoruz?

Yüksek voltajda akım: 200-1000VDC penceresinin tamamında 133A tutuyoruz. Fiyatları karşılaştırmadan önce herhangi bir alternatiften 800V'de aynı rakamı isteyin.

Değer kaybı altında termal davranış: Kapalı bir alanda 45°C sıcaklıkta ne olacağını sorun. Aşamalı geri alma, oturumların çalışır durumda kalmasını sağlar; zorlu bir yolculuk işe yaramaz.

Ölçüm: Standart olarak Seviye 1.0, kalibrasyon seri numarasına göre kaydedilir.

Yapısal belgeler: ticari tesislerde bina onayını kısaltan braket çekme testi verileri sağlandı.

Ticari şartlar: Minimum Sipariş Adedi 1 birim standart, 15-20 iş günü teslim süresi; Özel markalama için 50 adet ve 25-30 iş günü. İki yıllık garanti, uzatılabilir.

Paketleme, Ağırlık ve Nakliye Planlaması

Her ünite yaklaşık 540 × 750 × 330 mm boyutlarında, brüt ağırlığı yaklaşık 52 kg olan beş katmanlı bir kartonda gönderilir. Bu, duvara monte edilen üç model arasında en ağır olanıdır, bu nedenle kurulum noktasında mekanik taşıma veya iki kişi için plan yapın.

Isıl işlem görmüş, fümigasyon içermeyen kereste üzerinde, bantlanmış ve streçle sarılmış ihracat paleti başına on adet. 20 ft'lik bir konteyner yaklaşık 80 paletli ünite alır; 40 ft yüksekliğindeki bir küp ise yaklaşık 170 adettir.

Mevcut koşullar, çoğu Avrupa ve Körfez destinasyonu için EXW, FOB Ningbo veya Şangay, CIF ve DDP'dir. Numune birimleri hava yoluyla veya ekspres kuryeyle 5-7 gün içinde gönderilir. Sevkiyat belgeleri arasında ticari fatura, paketleme listesi, CE uygunluk beyanı, serileştirilmiş test raporu ve talep üzerine menşe belgesi yer alır.

Destek ve Servis Yapılabilir Parçalar

Güç modülleri, kontrol panosu, ölçüm cihazı, kontaktörler, fanlar ve ekran için iki yıllık garanti.

Fanlar servis yapılabilecek bir parça olarak kabul edilir ve ünite izole edilmiş haldeyken otuz dakikadan kısa bir sürede sahada değiştirilebilir; fabrikaya geri dönüş yoktur.

Bağlı sitelerde OCPP üzerinden uzaktan arıza kodu alımı; teşhislerin çoğu ziyarete gerek kalmadan tamamlanır.

Yedek parçalar, arızanın teyit edilmesinden itibaren 48 saat içinde, ekspres kurye ile 3-5 iş günü içinde gönderilir.

Üç ayda bir filtre temizliği, ısı yoğunluğu göz önüne alındığında bu modelde en önemli bakım görevidir. Kılavuz, prosedürü fotoğraflarla belgelemektedir.

40kW Duvar Ünitesine Özel Kurulum Hataları

Yanlış: Hafif bloklara veya saplama bölmelerine sabitleme. Sağda: güçlendirilmiş beton, masif duvar veya amaca yönelik çelik çerçeve. Ünite, kablo ve tabanca takılmadan önce 45 kg'ı aşar.

Yanlış: Havalandırma değerlendirmesi olmayan, kapalı bir bodrum katına kurulum. Sağ: alandaki hava değişimini doğrulayın. Kapalı bir odada iki kilovatlık sürekli ısı, ortam sıcaklığını yükseltir ve geri dönüşü tetikler.

Yanlış: Yerden tasarruf etmek için üniteyi baş yüksekliğinin üzerine monte edin. Sağ: Ekranı göz hizanızda ve tabanca kılıfını rahat erişebileceğiniz bir yerde tutun. Kötü ergonomi, destek çağrılarına ve hasarlı kablolara neden olur.

Yanlış: Kırk metre veya daha fazla mesafe için besleme kablosunun boyutunun küçültülmesi. Sağ: sadece akım taşıma kapasitesini değil, gerçek rota üzerindeki voltaj düşüşünü faz başına 60A olarak hesaplayın.

Yanlış: Üniteyi arkadan boşluk olmayan bir duvar girintisine yalıtmak. Sağ: braket aralığını takip edin. Arka açıklık bir kurulum tercihi değil, soğutma tasarımının bir parçasıdır.

Kurulu Sitelerden Raporlar

İstanbul'daki bir alışveriş merkezi işletmecisi, zemin üstü önerinin rampa yüksekliği araştırmasında başarısız olmasının ardından 2025 yılında bodrum kolonlarına altı ünite kurdu. Proje mühendisleri, belirleyici teknik noktanın termal geri dönüş davranışı olduğunu bildirdi; bodrum Ağustos ayında ısınıyordu ve daha önceki bir tedarikçinin ekipmanıyla zorlu yolculuklar yaşamışlardı.

Tiflis havaalanındaki bir araba kiralama şubesi gölgelik altında dört ünite işletiyor. Filo amirleri, 133A'nın iade edilen bir aracı kiralamalar arasında döndürmek için yeterli olduğunu ve duvar montajının dört bölmenin tamamını tamamen kullanılabilir durumda tuttuğunu, bunun da bir kabin düzeninde olmayacağını belirtti.

Almanya'da bunlardan yirmiden fazlasını konut bloklarına yerleştiren bir kurulumcu tutarlı bir geri bildirim noktası ortaya koydu: bunların bina yönetimi tarafından onaylanmasını sağlayan şey braket çekme testi belgeleridir ve kendisi bunu her projede ister.

Yaygın Satın Alma Öncesi Sorular

Soru: Duvar bunu kaldırabilir mi?

A: Birim yaklaşık 45 kg'dır. Masif duvar veya betonarme gereklidir; Talep üzerine braket için çekme testi verilerini sağlıyoruz.

S: Hangi besleme akımına ihtiyacı var?

C: Tam yük altında 380V üç fazda faz başına yaklaşık 60A.

S: Kapalı yer altı otoparkında çalışır mı?

C: Evet, havalandırma değerlendirmesine tabidir. Tam yükte sürekli olarak yaklaşık 2kW ısı dağıtır.

S: Bir oturum ne kadar hızlıdır?

C: Aracın BMS'sinin kabul ettiği değerlere bağlı olarak, tipik bir 60kWh'lik pakette %20-80 için yaklaşık 45-55 dakika.

S: Yaptığınız en büyük duvara monte ünite 40kW mı?

C: Evet. Bunun üzerine zeminde duran üniteler inşa ediyoruz çünkü duvara montaj doğru mühendislik çözümü olmaktan çıkıyor.

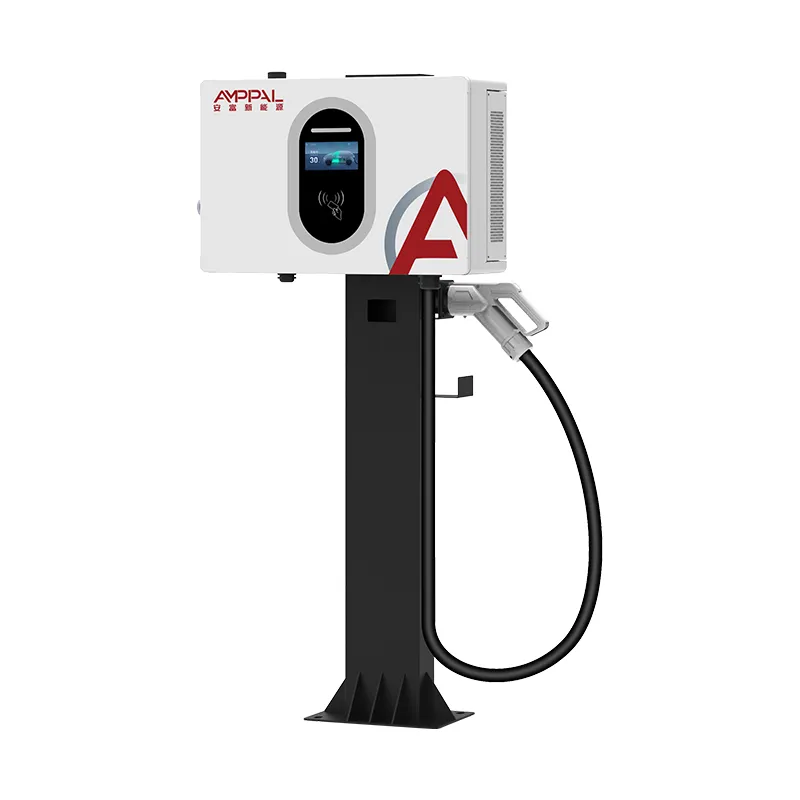

S: Bunun yerine direğe monte edilebilir mi?

C: Evet, direğin yüke uygun olması koşuluyla direğe montaj kitimizle. Sipariş anında belirtin.

S: Çift tabancayı destekliyor mu?

C: Hayır. Tek tabancadır. Eş zamanlı çoklu araç şarjı için bölünmüş tip güç kabinlerimize bakın.

S: Bir konut binasındaki gürültü seviyesi nedir?

C: Fanlar hız kontrollüdür ve kısmi yükte sessizdir. Kapalı bir alanda sürekli tam yük altında, dış mekan klima kondenseriyle karşılaştırılabilir bir gürültü bekleyebilirsiniz.
