Oteller ve Ofis Binaları için 14kW AC Elektrikli Araç Şarj Cihazı

150mm Tower Sitenizde Neleri Değiştiriyor?

Avrupa'daki bir caddede gördüğünüz herhangi bir AC şarj kaidesini alın ve genellikle yaklaşık 240 mm derinliğindedir. Bu 150 mm. İki park yeri arasında durup koridoru temiz tutmaya çalışana kadar bu 90 mm önemsiz gibi görünüyor.

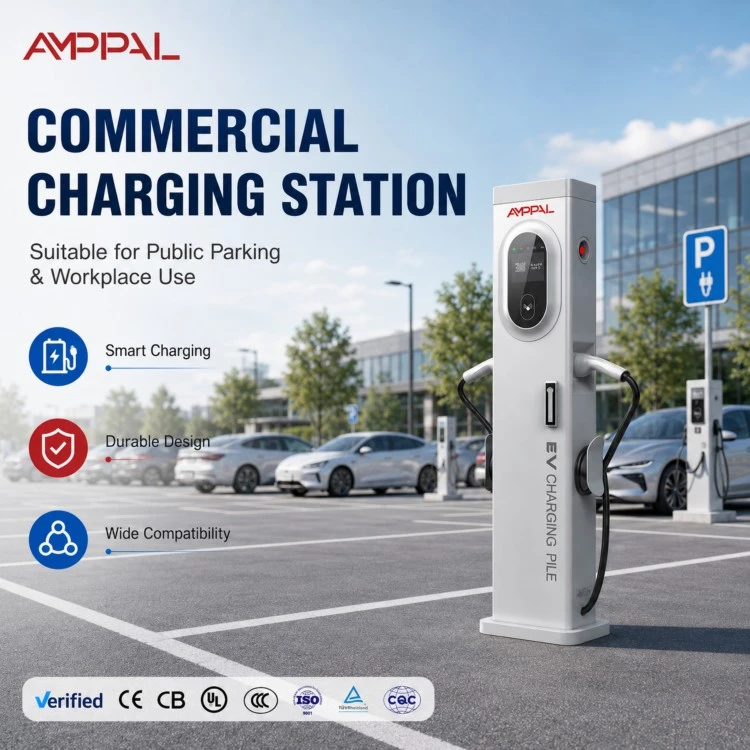

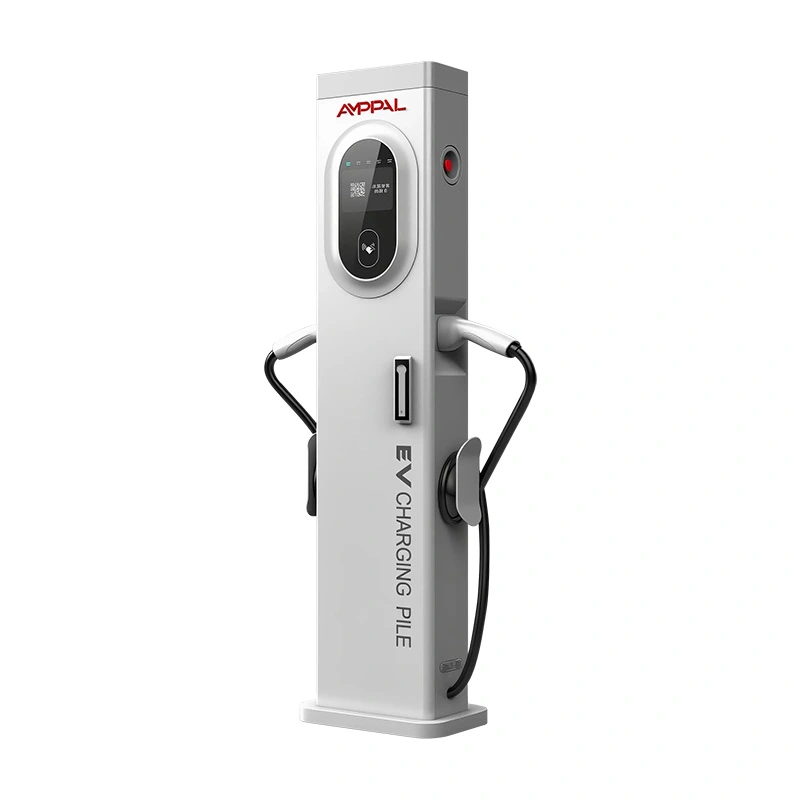

Oteller ve Ofis Binaları için 14kW AC EV Şarj Cihazı (AF-AC-014-Y-A-0-4-JA-P), üst kısmında 5 inç renkli dokunmatik ekran bulunan, 380VAC üç fazlı beslemede 16A+16A dereceli iki Tip 2 tabanca taşıyan 300 x 150 x 1400 mm'lik bir sütundur. Zarf bir sorunu çözmek için var: Duvar ve geniş ada olmadığında şarj cihazı nereye gidiyor?

Operatörler bunu iki giriş bölmesi arasındaki şeritte, daha geniş bir kabinin onaylanamayacağı kaldırım kenarları boyunca ve sütunların her bir metreyi tükettiği garajların içinde kullanıyor. Şarjın kendisi standart AC'dir; ayak izi özelliktir.

Yarı Kalınlıkta Bir Sütunun Beş Getirisi

150 mm derinlik, 240 mm'lik bir kaidenin engelleyeceği tekerlekli sandalye yollarını ve kapı salıncaklarını temizler; bu, bir saha araştırmasının başarılı olup olmadığına karar veren boyuttur.

İki Tip 2 soket (16A+16A), iki arabanın tek bir besleme noktasından şarj edilmesini sağlayarak, tek tabanca direğinin verimini kabaca iki katına çıkarır.

Kule, yoğun bir alanda göz hizasında 5 inçlik ekranıyla 1400 mm yüksekliğinde duruyor.

IP54 koruması ve -20°C ila +50°C çalışma aralığı, barınak veya gölgelik olmadan sokak hava koşullarını kapsar.

Ethernet, 4G ve WiFi özellikli OCPP 1.6J, yeni yazılım gerektirmeyen mevcut arka ofise katılıyor.

Her ünite CE sertifikalıdır ve Zhejiang fabrikamızdan 15-20 iş günü teslim süresiyle 2 yıllık fabrika garantisine sahiptir.

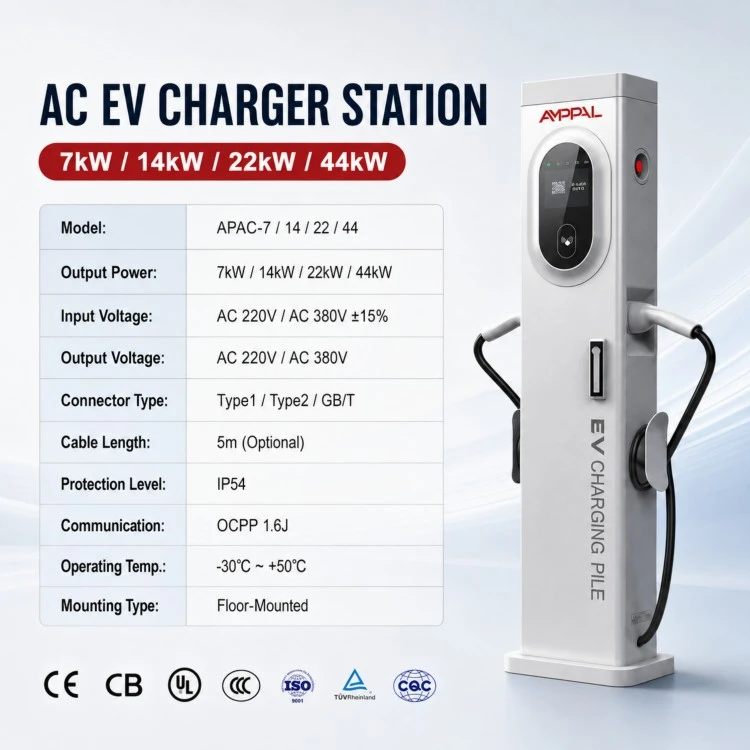

Teknik Özellikler

Her Santimetrenin Faturalandırıldığı Siteler

Kaldırımın 240 mm'lik bir kabin için çok dar olduğu eski Avrupa şehirlerindeki sokak üstü koylar; 150 mm'lik kule kaldırım çizgisini kucaklıyor.

Ön park sıraları: Paylaşılan şeritteki bir kule, iki karşılıklı sıraya hizmet eder.

Dar rampa dönüşlerine sahip çok katlı otoparklar; profil, sürücüler ve kameralar için görüş hatlarını açık tutar.

Peyzaj mimarının girişin yanında büyük bir kaideyi reddettiği otel ve ofis ön avluları.

Geçici etkinlik alanları: Bir M12 çapa tabanı, iki tabanca ve 380V besleme bir günde devreye alınabilir.

Showroom park etme zorunluluğundan vazgeçmeden demo EV'lere gece boyunca yükleme yapan bayilik alanları.

Kule Bir Sütundan İki Araca Nasıl Hizmet Veriyor?

380VAC +/-%15'lik üç fazlı besleme taban plakasından girer ve kolonun içindeki DIN rayı bölümüne iner ve istasyon bunu iki sokete dağıtır. Her tabanca faz başına 16A olarak derecelendirilmiştir; Firmware, 14kW etiketindeki toplam çıkışı sınırlandırıyor ve bu boşluğu iki araç arasında paylaşıyor.

İlk arabayı takın ve tüm bütçeyi çeker. İkinci bir oturum başlattığınızda kule, ilkini kesintiye uğratmadan her iki soket arasındaki akımı yeniden dengeler; ekran her oturumun kW ve kWh değerlerini gerçek zamanlı olarak gösterir.

Dokunmatik ekran tak ve şarj akışını çalıştırırken OCPP 1.6J her işlem kaydını Ethernet, 4G veya WiFi üzerinden sunucunuza taşır. Ağ kesilirse oturum devam eder ve kayıtlar daha sonra yüklenir.

Sertifikasyon ve Arkasındaki Testler

Alçak Gerilim ve EMC direktiflerine göre CE uyumluluğu, her üretim partisi gönderilmeden önce doğrulanır.

Ünitelerin %100'ü son hatta hi-pot dielektrik testini ve toprak sürekliliği kontrollerini geçmektedir.

Örneklenen ünitelerde IEC 60068'e göre -30°C ile +70°C arasında termal döngü ve ayrıca kıyı kurulumları için 96 saatlik tuz püskürtme testi.

Akım, sıcaklık ve iletişim kararlılığının canlı izlenmesiyle 48 saat boyunca sürekli tam yükte çalışma.

Bileşenler RoHS ve REACH uyumludur ve fabrikada ISO 9001:2015 kalite yönetim sistemi yürütülmektedir.

Gelen denetim her konnektör grubunu kapsar; gevşek Tip 2 soket, AC kulelerinde gördüğümüz en yaygın saha arızasıdır.

Yassı Çelikten 1,4 Metrelik Kolona: Sekiz Adım

Lazer kesim: Levhalar CNC lazerlerde tam kule profiline göre kesilir, toleranslar 0,1 mm'de tutulur.

Bükme ve şekillendirme: CNC abkant pres kolon kabuğunu katlar ve nokta kaynakları dikişi kilitler.

FANUC kollarındaki robotik kaynak, DC hattımızda kullanılan işlemin aynısı olan, taban braketini ve kablo giriş rakorunu birleştirir.

Yüzey işleme: Üç aşamalı bir temizleme ve bitirme hattı, montajdan önce kabuğu korur.

Ön montaj: DIN rayı, kontaktörler, kaçak akım cihazı ve ölçüm modülü spesifikasyonlara göre takılır ve torklanır.

Elektronik: ekran, iletişim kartı ve güç kartı monte edilir ve bağlanır.

Firmware yükleme ve OCPP uyumluluk kontrolü: her ünite kutulamadan önce kaydedilir ve bir test sunucusuyla eşleştirilir.

Nihai kalite kontrol ve paketleme: Hi-pot testi, görsel inceleme ve karton paketleme hattı kapatır; standart siparişler 15-20 iş günü içinde yola çıkar.

14 kW Ayak İzinize Uygun mu?

14kW'lık kule, kısıtlamanın fiziksel olduğu yerlerde geçimini sağlıyor. Siteniz, standart bir kaide için hazır beton bir adaya sahip geniş açık bir alan ise, daha ucuz olan 240 mm'lik kabini satın alın; ince profil sana hiçbir şey kazandırmaz.

Ayrıca arabaların sekiz saat veya daha fazla kalması durumunda da yanlış araçtır. Gecelik filo park etme hizmeti, fiyatın çok altında bir fiyata 3,5-7kW'lık duvar kutuları ile daha iyi sağlanır, çünkü 14kW, yalnızca araçlar gün içinde girip çıktığında kendini amorti eder.

Santimetreleri sayabildiğiniz zaman bunu seçin: dar bir orta şerit, katı bir gerileme kuralına sahip bir kaldırım kenarı sırası veya daha geniş bir dolabın park yeri gerektireceği bir garaj. Her biri kabaca 7kW'lık iki arabanın bekleme sürenize uyması durumunda, bu, yerden tasarruf sağlamanın en verimli yoludur.

AMPPAL ve 240mm Standart Kaide karşılaştırması

Ayak izi: 150 mm'ye karşı yaklaşık 240 mm derinlik, kulenin kaideyi reddeden saha araştırmalarını geçtiği anlamına gelir.

Bir besleme, iki araba: iki ayrı kurulum yerine, tek bir üç fazlı devre her iki tabancaya da hizmet eder.

Test kanıtı: CE, %100 hi-pot, 96 saatlik tuz spreyi ve 48 saatlik yanma süresi yalnızca bir broşürde belirtilmekle kalmayıp parti başına belgelenmiştir.

Satın alma koşulları: Minimum Sipariş Adedi 1 birimden başlayan standart modeller, 15-20 iş günü teslim süresi, 2 yıl garanti, yedek parçalar DHL/FedEx aracılığıyla.

Özelleştirme: logo, başlangıç ​​ekranı ve kablo markası değiştirilebilir; BAE, Suudi Arabistan, Kazakistan, Almanya ve Meksika dahil 40'tan fazla ülkeye ihracat programları gönderdik.

Paketleme ve Nakliye: Sütunların Siteye Alınması

Her kule, köpük köşe bloklarıyla birlikte yaklaşık 350 x 220 x 1460 mm'lik bir ihracat kartonunda tamamen monte edilmiş olarak gönderilir; Ankraj kiti ve kablo rakorları dahil brüt ağırlık yaklaşık 45 kg'dır.

Kartonlar palet başına dört adettir ve kenar koruyucularla streç filmle sarılmıştır; 40 ft'lik bir konteyner, paletlenmiş yaklaşık 60 kuleyi veya 80'e kadar zemin yüklü kuleyi tutar.

Standart terimler FOB Ningbo veya Şanghay veya EXW fabrikasıdır. Her gönderi ticari faturayı, paketleme listesini, konşimentoyu, menşe belgesini ve CE uygunluk beyanını içerir; Rotterdam veya Jebel Ali'ye deniz taşımacılığı genellikle 30-40 gün sürer.

Kurulum Zaman Çizelgenize Saygı Gösteren Destek

Kurulumcuların bize iddiaları kolaylaştırdığını söylediği, devreye alma yerine sevkiyattan itibaren üretim hatalarına karşı 2 yıllık garanti.

Videolu tanılamayla birlikte teknik bildirimlere 24 saat içinde yanıt verilmesi sayesinde elektrikçinizin aynı gün içinde sorunu çözebilmesi sağlanır.

Merkez depomuzdan DHL/FedEx tarafından yedek parçalar; Dokunmatik ekranlar ve kablo rakorları gibi hızlı hareket eden öğeler 2 iş günü içinde gönderilir.

Kağıt öncelikli RMA: Fotoğrafları ve ünitenin seri numarasını gönderin; siz herhangi bir şeyi geri göndermeden önce değiştirme veya onarım arasında karar veririz.

Çok sahalı dağıtımlar için stoğunuzdaki her 20 kule için bir bakım kiti öneriyoruz, böylece saha değişimleri hiçbir zaman gümrükte beklemez.

Sahada İşleme: Yanlış ve Doğru

Yanlış: Kuleyi, kablo trafik koridoruna doğru kıvrılacak şekilde monte etmek. Sağ: kolonu her iki kablo da sürüş şeridinden çıkacak şekilde yönlendirin.

Yanlış: Kulenin yalnızca AC olması nedeniyle küçük boyutlu bir devreden beslenmesi. Sağ: her iki tabanca için beslemeyi birlikte boyutlandırın; 6mm2 iletkenli 32A üç fazlı kesici güvenli bir başlangıç ​​noktasıdır, ardından yerel yasalara göre doğrulayın.

Yanlış: Ethernet kablosunu güç kablosuyla aynı kanaldan geçirme. Sağ: ağ bağlantısını parazitten korumak için birbirinden en az 30 cm uzaklıkta ayrı kanallar.

Yanlış: Dokunmatik ekranın çıkartmalar veya tabelalarla kaplanması. Sağ: ekranın ön yüzünü net tutun; 5 inçlik ekran operatörün tek yerel arayüzüdür.

Yanlış: Garantinin vandalizmi kapsadığını varsaymak. Sağ: Hasarı fotoğraflarla ve seri numarasıyla derhal bildirin; 2 yıllık garanti üretim hatalarını kapsar, dolayısıyla bunu ne kadar hızlı belgelendirirseniz o kadar hızlı hareket ederiz.

Bir Sezonun Ardından Site Yöneticileri Ne Rapor Ediyor?

Dubai'deki bir park işletmecisi, belediyenin standart kaideler için çok dar olduğuna hükmettiği kaldırım kenarındaki sıra boyunca bu kulelerden 12 tanesini çalıştırdı. Sekiz ay boyunca 45°C sıcaklıkta geçen yazların ardından dokunmatik ekranlardan birinde titreme oluştu ve bunu bir hafta içinde garanti kapsamında değiştirdik. Özeti: Sütun incedir ancak bükülmemiştir, sallanmamıştır veya aşırı ısınmamıştır.

Mimarın daha geniş bir kabini reddetmesinin ardından bir Alman otel grubu, avludaki otopark için kuleyi standartlaştırdı. Tek şikayetleri: 4G anteni avludaki tek bir çubuğa düşüyor, bu yüzden şimdi WiFi/Ethernet versiyonunu sipariş ediyorlar ve bunu bina anahtarına kabloluyorlar.

Suudi bir müteahhit, karma kullanımlı bir geliştirme için ilk 20 partiyi satın aldı. Ankraj kurulumu elektrikçilerinin ilk günde kule başına iki saatini aldı; sondaj şablonunu gördükten sonra ise bir saatten az sürdü; o zamandan beri üç parti daha sipariş ettiler.

Sıkça Sorulan Sorular

S: 14 kW'lık kulede gerçekten iki araba aynı anda şarj edilebilir mi?

C: Evet, her iki priz de canlı ve istasyon 14kW'lık bütçeyi aralarında paylaşıyor; tek bir araba tek başına bütçenin tamamını alır.

S: Kulenin kaldırım veya duvardan ne kadar uzaklığa ihtiyacı var?

C: Soketlerin önünde yaklaşık 600 mm'lik çalışma alanı bırakın; Kablo döngüsü için yaklaşık 200 mm yanal mesafe yeterlidir.

S: İnce kulenin beton bir temele ihtiyacı var mı?

C: 300 x 300 mm'lik beton ped üzerindeki M12 ankraj tabanı standarttır; asfaltta yüzeye montaj braketi sağlıyoruz.

S: İstasyon hangi konektörle birlikte gönderilir?

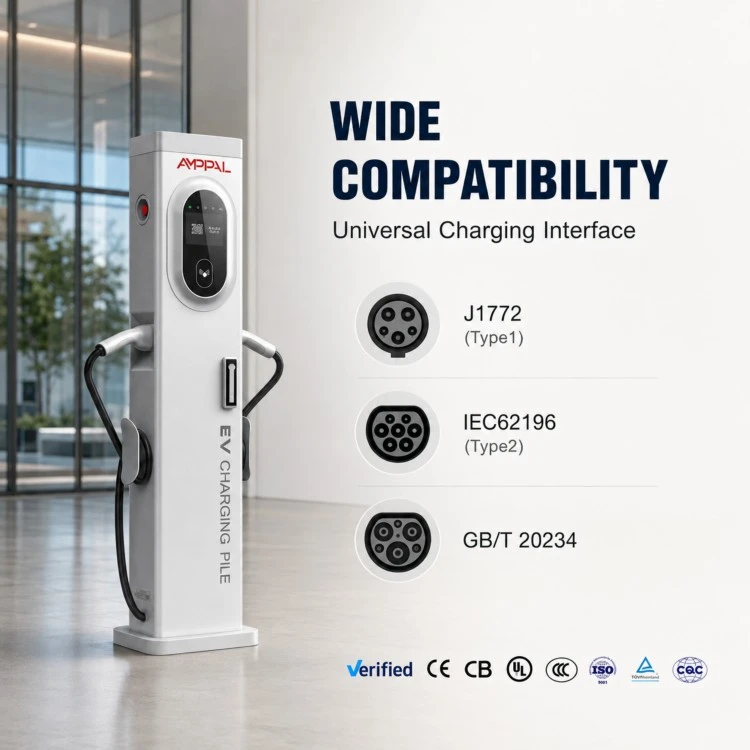

A: Standart olarak 4,5 m kablolu iki Tip 2 soket; bu AC modeli CCS sunmamaktadır.

S: Kule tek fazlı güçle çalışabilir mi?

C: Hayır, 380VAC üç faz gerektirir; tek fazlı sahalar için 3,5-7kW duvara monte AC istasyonlarımıza bakın.

S: Ödeme terminali olmadan faturalandırma nasıl çalışır?

C: OCPP 1.6J, ekranda oturum verilerini yerel olarak gösterirken tarifeleri ve uzaktan başlatma/durdurmayı arka ofisinize veya dolaşım platformunuza iletir.

S: Konteyner siparişinin teslim süresi nedir?

C: Sipariş onayı ve depozito sonrasında standart modeller için 15-20 iş günü.

S: Ekran doğrudan güneş ışığında okunabilir mi?

C: Dış mekan parlaklık ayarına sahip 5 inçlik renkli bir LCD'dir; Sert öğle güneşinde, bir seçenek olarak sunduğumuz gölgelik yardımcı olur.
