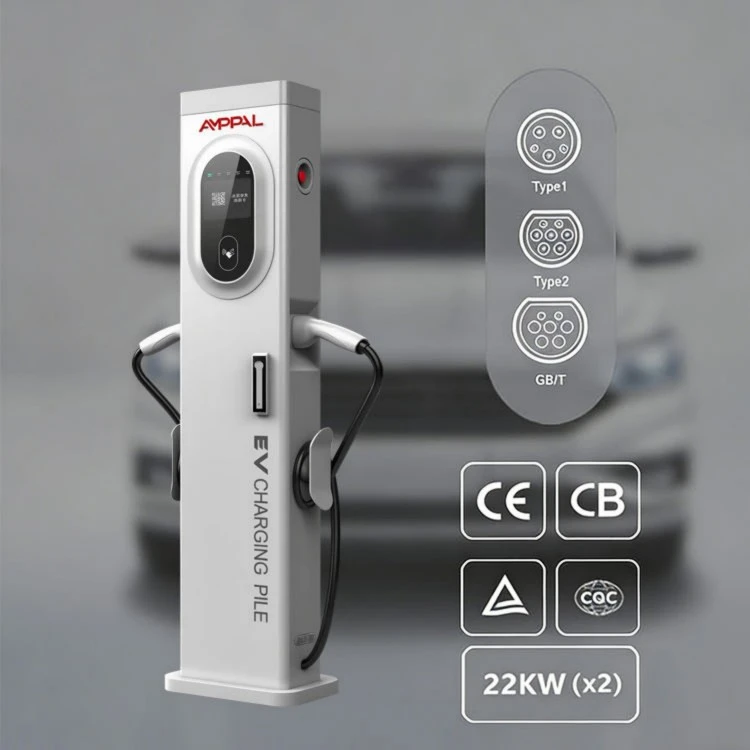

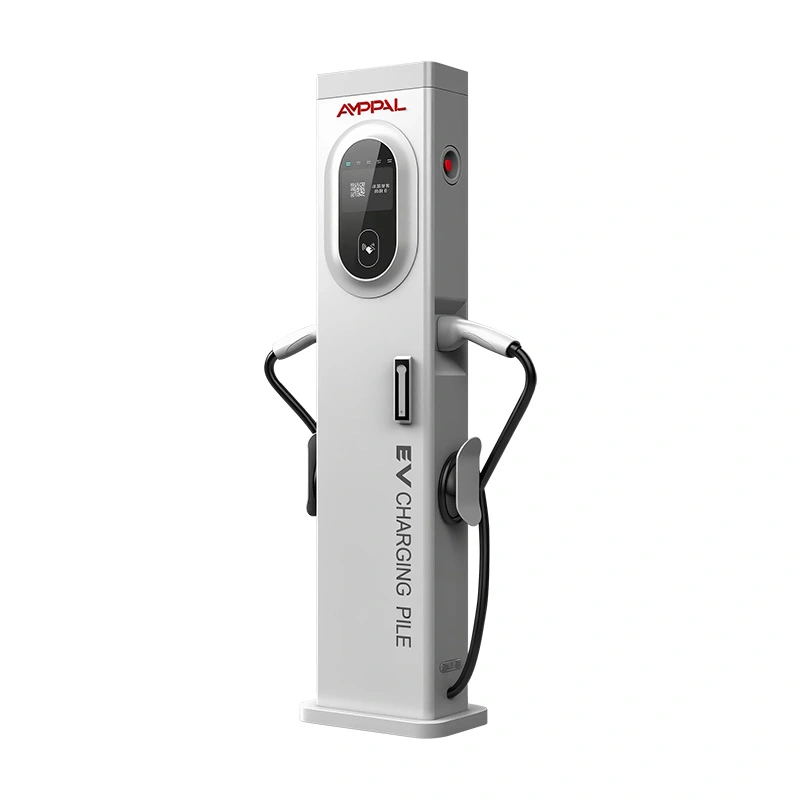

Ticari Otopark Tesisleri için 44kW İnce Tower Çift Bağlantı Noktalı AC Elektrikli Araç Şarj Cihazı

44kW Sorusu Bir Panel Sorusudur

Çoğu çift tabancalı AC şarj cihazı, sahada arızalanmadan önce kağıt üzerinde arızalanır. Arıza şarj cihazında değil; elektrikçinin ilk sorusu şudur: Panelin ne vermesi gerekiyor?

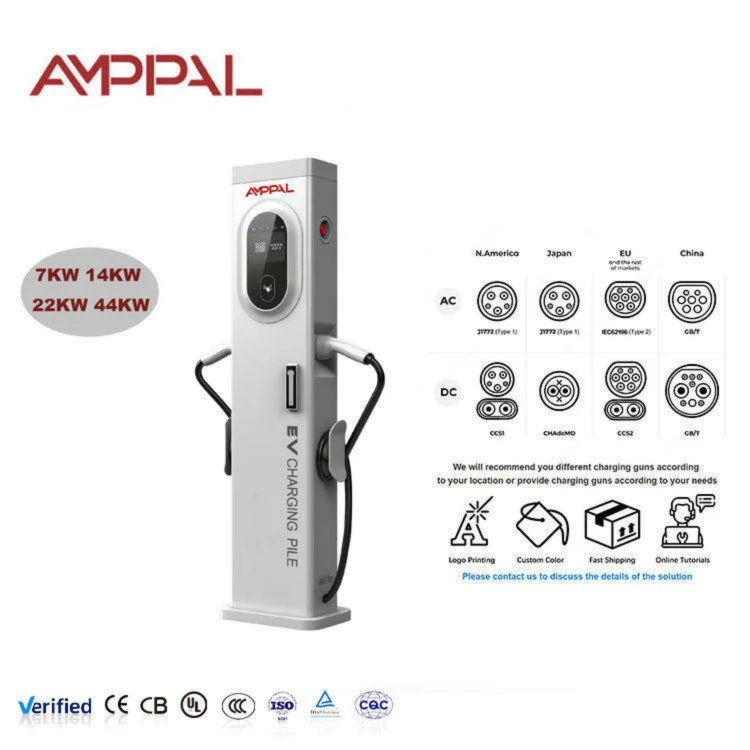

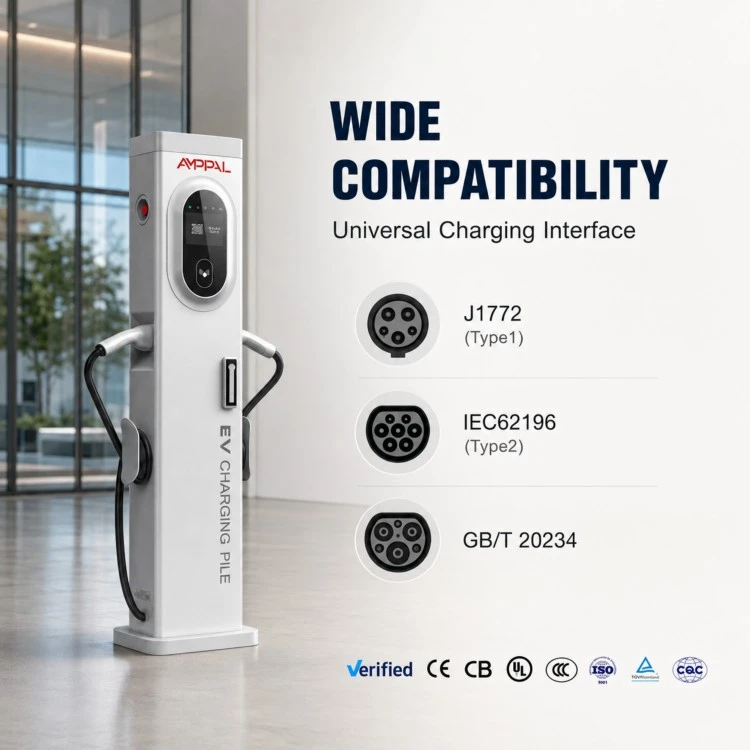

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P), 5 inç dokunmatik ekrana sahip 300 x 150 x 1400 mm'lik bir sütundan 380VAC üç fazlı besleme üzerinde 32A+32A'da iki Tip 2 tabanca taşır. Her bir soket kabaca 21 kW güç çekebilir; ikili birlikte 44kW isim plakasına yaklaşıyor.

Bu sayfa elektrik projelerini imzalayan kişi için yazılmıştır. Eğer bu sizseniz, teknik özellikler sayfasına aşık olmadan önce aşağıdaki besleyici matematiğini okuyun.

İyi haber şu ki matematik basit ve herkese açık: volt, amper ve karekök. Kötü haber şu ki, şarj cihazlarının geldiği gün kimse bunu yapmıyor. Konteyner rezerve edilmeden önce bunu kağıt üzerinde şimdi yapın.

Tam Yüklü 32A+32A Siteniz İçin Ne İfade Ediyor?

Her ikisi de faz başına 32A olan iki araba: besleyiciniz aynı anda faz başına yaklaşık 64A taşımalıdır, aksi takdirde yukarı yöndeki kesici mümkün olan en kötü zamanda devreye girer.

Transformatörü planlayın: her kule 44kW'a kadar bağlı yük ekler; Aydınlatma ve HVAC sayılmadan önce on kule 440kW anlamına gelir.

Kablo boyutlandırması kısa vadede faz başına 16 mm2 bakırdan başlar ve mesafe arttıkça büyür; 50 metrenin üzerindeki koşular için 25mm2 veya 35mm2 yaygındır.

Kesici görevi: 80A üç fazlı bir kesici veya tabanca başına bir adet olmak üzere iki adet 40A ünite, çifte rahatsız edici yolculuklar olmadan boşluk sağlar.

Faz dengesi bir yan faydadır: 32A+32A üç fazlı yük, şebeke için tek faz üzerine yığılmış üç adet tek fazlı 7kW şarj cihazından daha iyidir.

Tesis tam yükü besleyemiyorsa, OCPP 1.6J yük yönetimi kuleyi daha düşük bir bütçeyle sınırlandırırken, siz de daha sonraya yer ayırabilirsiniz.

Isı bütçenin bir parçasıdır: Saatlerce çalışan 44kW panel odasını ısıtır, bu nedenle ilk yazdan önce havalandırmayı planlayın.

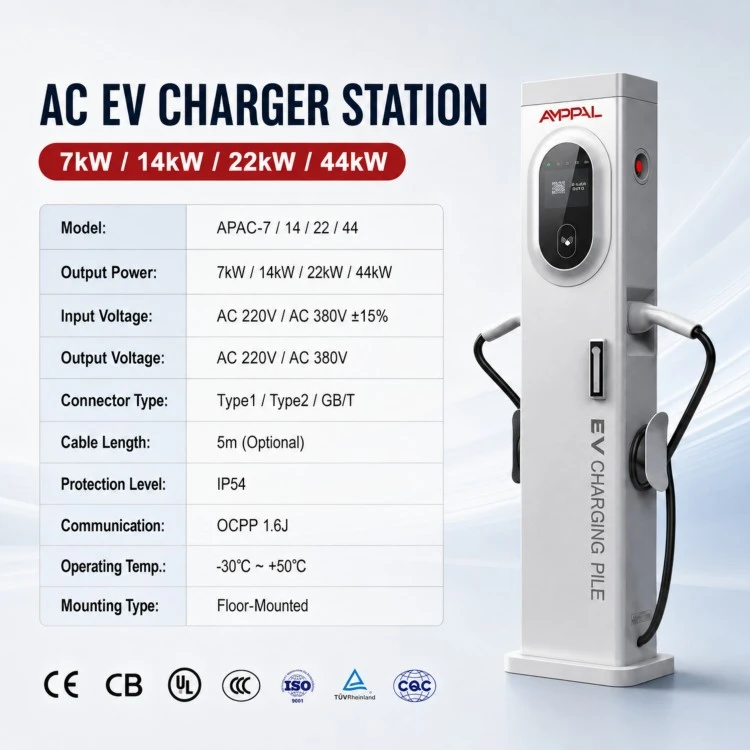

Teknik Özellikler

44kW Kapasiteyi Gerektiren Kullanım Durumları

Kamyonetlerin vardiyalar arasında bir ila üç saat süreyle park ettiği depo alanları; Bölme başına 44kW, kesinti süresini kullanılabilir aralığa dönüştürür.

Sürücülerin hızla döndüğü ve bekleme süresinin iki saatin altında olduğu taksi durakları ve araç çağırma merkezleri.

Teslimat kamyonetlerine ve 3,5 tona kadar hafif ticari araçlara hizmet veren kamyon durağı ön avluları.

Bir dizi kulenin bir trafo odasını paylaştığı depo iskeleleri.

Gece boyunca beklemeden kiralamalar arasında arabaları döndürmesi gereken EV kiralama filoları.

Dağıtıcının besleyicide izin verdiği en yüksek AC gücünün 44kW olduğu üç fazlı hizmete sahip konut blokları.

Plug-in hibritlerin sabah akınının kalkıştan önce hızlı bir şekilde doldurulması gereken havaalanı ve istasyon otoparkları.

Güç Akışını Okumak: Panelden Fişe

Güç, dağıtım panosunu üç fazlı bir besleyici üzerinde bırakır ve taban rakoru yoluyla kuleye girer. İçeride istasyon her tabancayı bağımsız olarak ölçüyor, dolayısıyla 44kW'lık isim plakası dev bir çıkış değil, aynı muhafazayı paylaşan iki 32A devredir.

Tek bir araba fişe takıldığında kendi tabancasının 32A'inin tamamını kullanabilir. İkinci araba geldiğinde ikisi de 32A'ya çıkıyor; kule, faturalandırma için iki oturumu ayrı tutar ve OCPP 1.6J, her konektörün enerjisini ayrı ayrı rapor eder.

Bölünmüş faturalandırma için soket başına ölçüm önemlidir: A kiracısı 1. tabancayı, kiracı B 2. tabancayı öder ve sunucu hiçbir zaman iki kWh toplamını karıştırmaz.

Adlandırmaya değer bir tuzak: değer kaybı. Besleme zayıfsa kulenin yavaşlaması yerine kesici devreye girer. Donanım yazılımı sınırı kontrollü bir alternatiftir; bu nedenle bütçeye ilk yolculuktan sonra değil, kablolamadan önce karar verin.

Bir Tesis Mühendisinin Güvenebileceği Kalite Kayıtları

Alçak Gerilim ve EMC direktiflerine uygunluk sağlanmakta olup, güç kademesi değiştiğinde dosya yeniden kontrol edilmektedir.

Her istasyon, hattan ayrılmadan önce hi-pot testine tabi tutulur ve toprak bağlantısı yapılır; tabanca başına 32A'de şüpheli bir yer yolu için marj yoktur.

Tam yükte ısı çalışması: 44 kW'lık kule, kabin sıcaklıkları kayıt altına alınarak isim plakasındaki akımda 48 saat boyunca sürekli olarak yanma testine tabi tutulur.

Örneklenen sütunlar, -30°C ile +70°C arasında IEC 60068 termal döngülerine ek olarak yüzeyde 96 saat tuz spreyi uygular.

Tork testinden geçmiş bara ve konnektör bağlantıları; Gevşek bağlantı uçları, yüksek akımlı AC donanımındaki ısı arızalarının klasik nedenidir.

Bileşen tedariki, ISO 9001:2015 sistemi dahilinde RoHS ve REACH'i takip eder; CCC, TÜV, UL ve CB kapsamı tesis düzeyinde mevcuttur.

Sekiz İstasyonlu Montaj Sırası

CNC hattında lazerle kesilmiş kabuk, 0,1 mm tolerans.

Kule gövdesinin abkant katlanması ve dikiş kaynağı.

Taban plakası ve rakor braketlerinin FANUC robot kaynağı.

Üç aşamalı yüzey temizleme ve bitirme.

Yüksek akım bölümü: baralar, kontaktörler ve 32A dereceli anahtarlama donanımı takılı ve torklu.

Ölçüm ve elektronik: soket başına kWh ölçüm cihazları, iletişim kartı ve 5 inç dokunmatik ekran.

Ürün yazılımı yüklemesi ve OCPP uyumluluğu test sunucusunda çalıştırılır.

Örnek yük testi, hi-pot, görsel geçiş ve ardından paketleme. Üretim 15-20 iş günü sürmektedir.

Boyutlandırma Kılavuzu: 44kW Uygun Olduğunda (ve Uyumadığında)

Transformatör ve panelin yeterli boşluğu olduğunda veya elektrik sistemini sıfırdan tasarlayıp doğru boyutlandırabildiğinizde 44kW'lık kuleyi satın alın. 14 kW'lık modele göre ekstra kapasite ancak beslemenin bunu sağlayabilmesi durumunda gerçektir.

Tesisiniz 32A tek fazlı bir beslemeye sahipse bunu atlayın; kullanamayacağınız kapasitenin parasını ödeyerek kuleyi değerinin çok altında çalıştırırsınız. Arabalar gece boyunca sekiz saatten fazla park ettiğinde de bunu atlayın; 7-11kW AC daha az maliyetlidir ve pil ömrü açısından daha uygundur. Ve eğer sizinki sıkı programlara sahip düzenli bir filo park alanıysa, önce distribütörün izin verilen bağlantı kapasitesini onaylayın; bazı bölgelerde bölge başına AC şarjı üst sınırı vardır.

Panel sıkı ancak talep gerçekse, dürüst cevap yük yönetimidir: OCPP'nin kuleleri şimdi kapatmasına izin verin ve site büyüdükçe sınırı yükseltin. Bu plan bu kuleyle çalışır çünkü ürün yazılımı uzak akım sınırını kabul eder.

AMPPAL Bütçeli Çift Silahlı Rakiplere Karşı

Gerçek 32A+32A kapasitesi: Bazı bütçe kuleleri 44kW reklamı yapar ancak 16A kontaktörlerle birlikte gönderilir; Tabanca başına derecelendirmeyi isim plakasına yazdırıyoruz.

Tek bir toplam ölçüm yerine, bölünmüş faturalandırma için soket başına bağımsız ölçüm.

Ethernet, 4G ve WiFi üzerinden OCPP 1.6J sayesinde kule yük yönetimi ve dolaşım sistemlerine katılıyor.

Test kanıtı: parti başına tam yükte ısı çalışması, tork kayıtları ve tuz püskürtme sonuçları mevcuttur.

Ticari şartlar: Minimum Sipariş Adedi 1 birim, teslim süresi 15-20 iş günü, 2 yıl garanti, DHL/FedEx yedek parçaları.

Logo, ekran ve kablo markalama için OEM seçenekleri; 2014'ten bu yana 40'tan fazla ülkeye ihracat yapıyoruz.

Lojistik ve Paketleme Detayları

Her kule, içinde köpük köşe blokları, ankraj kiti ve kablo rakorları bulunan, yaklaşık 350 x 220 x 1460 mm'lik 5 katlı bir ihracat kartonunda tamamen monte edilmiş olarak gönderilir; brüt ağırlık yaklaşık 45 kg'dır.

Dört karton, kenar koruyucuları ve şrink ambalajı olan bir palete gider; 40 ft'lik bir konteyner, paletlenmiş yaklaşık 60 kuleyi veya 80'e kadar zemin yüklü kuleyi tutar ve istek üzerine LCL yeniden paketleme düzenlenir.

Fiyatlandırma normalde FOB Ningbo veya Şangay'dır, talep üzerine EXW'dir. Her gönderide fatura, paketleme listesi, konşimento, menşe sertifikası ve CE uygunluk beyanı bulunur. Orta Doğu ve BDT'ye toplu sevkiyatlar haftalık olarak düzenleniyor ve bu da daha küçük siparişler için nakliyeyi kısaltıyor.

Panel ile Başlayan Hizmet

Yüksek akım bölümü de dahil olmak üzere üretim hatalarını kapsayan sevkiyat tarihinden itibaren 2 yıl garanti.

24 saat teknik yanıt; Mühendislerimiz, elektrikçinizle birlikte panel kurulumunu gözden geçirmek için düzenli olarak devreye alma çağrılarına katılır.

DHL/FedEx aracılığıyla yedek parçalar; Kontaktörler, sayaçlar ve dokunmatik ekranlar 2 iş günü içinde ayrılır.

Fotoğraflara ve seri numarasına göre RMA: herhangi bir şey iade edilmeden önce değiştirme veya onarım onaylanır.

Ücretsiz destek paketi: besleyici hesaplama tablosu, tork değerleri ve devreye alma kontrol listesi.

Kablolama ve Çalıştırma Uyarıları

Yanlış: 32A kesicinin her iki tabancayı da kapsadığını varsayıyoruz. Sağ: beslemeyi faz başına toplam 64A olacak şekilde boyutlandırın veya her tabancayı ayrı ayrı koruyun.

Yanlış: Eski bir kurulumdaki ince kablonun yeniden kullanılması. Sağ: Faz başına minimum 16 mm2, uzun çalışmalar için büyütülmüş; tam yükte voltaj düşüşünü kontrol edin.

Yanlış: Panel hiçbir zaman yükseltilmediği için kulenin sonsuza kadar bir ürün yazılımı kapağında kalmasına izin vermek. Sağ: Kapağı bakım günlüğüne kaydedin ve yalnızca ilerleme kanıtlandıktan sonra kaldırın.

Yanlış: Tabanca 1 ile Tabanca 2 kiracılarının tek faturada karıştırılması. Sağ: soket başına ölçümü etkin tutun; OCPP her bağlayıcıyı ayrı ayrı rapor eder.

Yanlış: Servis ziyaretinden sonra torkun dikkate alınmaması. Sağ: bara ve pabuç bağlantılarını yıllık olarak yeniden sıkın; AC dişlisindeki ısı arızaları neredeyse her zaman gevşek bağlantılardan kaynaklanır.

Yanlış: Kaçak akım cihazının atlanması. Sağ: yerel kurallara göre 30 mA'lik bir RCD takın; kule standart RCD korumasıyla çalışır.

Kendi Sözleriyle Tesis Mühendisleri

Almatı'daki bir depo müdürü, 40 kamyonetlik belediye filosuna altı kule yerleştirdi. Distribütörüyle yaptığı konuşmanın tamamı faz başına 64A besleyici matematiğiydi; Transformatörün tavan boşluğu onaylandıktan sonra devreye alma bir gün sürdü. Bara kapağındaki tork işaretlerinin elektrikçilerin tahmin yürütmesini engellediğini belirtti.

Guadalajara'daki bir lojistik operatörü, planlanan yirmi bölme için kuleleri 250kVA'lık bir transformatörle eşleştirdi. Transformatörü bir adım fazla abarttıklarını itiraf ediyorlar; ekstra maliyet küçüktü ve büyüme yolu artık bedava. Şikayetleri: 5 inçlik menü derin ve sürücüler çoğunlukla uygulamayı kullanıyor.

Moskova yakınlarındaki bir depo operatörü, gelecek yıl ikinci bir besleyiciye enerji verilene kadar kuleleri 11 kW'lık donanım yazılımı sınırıyla çalıştırıyor. Bu tam olarak önerdiğimiz aşamalı plandır ve bu nedenle daha ucuz, tek oranlı bir şarj cihazı satın almadılar.

SSS: Güç, Paneller ve Çift Tabanca

S: 44kW'lık bir kulenin hangi besleyiciye ihtiyacı vardır?

A: Tam yükte faz başına yaklaşık 64A boyutunda, çalışma uzunluğuna bağlı olarak 16-25mm2 iletkenli üç fazlı besleme.

S: Her iki tabanca da gerçekten aynı anda 32A verebilir mi?

C: Evet, her tabanca faz başına 32A olarak derecelendirilmiştir; birlikte 44kW isim plakasına yaklaşıyorlar.

S: 250kVA'lık bir transformatör kaç kuleyi destekleyebilir?

C: Tam yükte beş civarında; OCPP yük yönetimi ile daha fazlasını yükleyebilir ve toplamı sınırlayabilirsiniz.

S: Kule yük yönetimini destekliyor mu?

C: Evet, OCPP 1.6J uzak akım sınırları, platformun her konnektörü kapatmasına izin verir.

S: Bu kule tek fazlı uyumlu mu?

C: Hayır, 380VAC üç faza ihtiyacı var; tek fazlı sahalar için duvara monte 3,5-7kW istasyonlarımıza bakın.

S: 60 metrelik koşu için hangi kablo boyutu?

A: Faz başına 64A'deki voltaj düşüşünü hesaplayın; 60 metrelik koşuların çoğu 25 mm2'ye iner, ancak bunu elektrikçinizle doğrulayın.

S: Tabanca başına ölçüm neden önemlidir?

C: Bir kuledeki iki kiracının adil faturalandırma için ayrı kWh toplamlarına ihtiyacı vardır; kule her soketi bağımsız olarak ölçer.

S: kurşun zamanı nedir?

C: Standart modeller için depozito yatırıldıktan sonra 15-20 iş günü; diğer AC kulelerimizle aynı; Toplu siparişler teklife göre planlanır.
