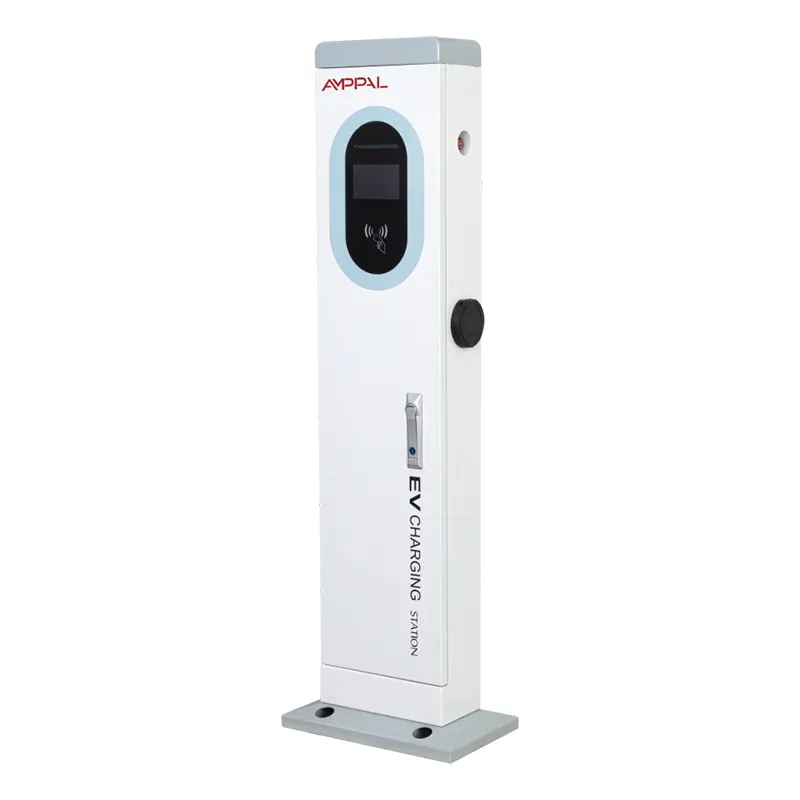

Konut Toplulukları için 7kW Ayaklı AC EV Şarj İstasyonu Kulesi

Duvar Bir Seçenek Olmadığında

Açık otoparklarda nadiren ihtiyacınız olan yerde bir duvar bulunur. Bu boşluk tam da bu ürünün yaratıldığı amaçtır. AF-AC-7kW, bağımsız bir şarj kulesidir: bir adet 7kW AC şarj noktası taşıyan 410 x 240 x 1400 mm çelik sütun, 5 inç renkli dokunmatik ekran ve ödeme ve ağ donanımını tek bir yalıtılmış gövdede taşır.

Kurulum bir inşaat projesi değil, bir temel dökümüdür. Gönderdiğimiz bağlantı kiti ve delme şablonuyla taban plakasını beton bir yastığa cıvatalayın, kuleyi 220VAC +/-%20 besleyin, Ethernet bağlayın veya 4G SIM takın. Delecek bir cephe yok, tartışılacak bir ev sahibinin duvarı yok; yalnızca beton dökmenize izin verilen zemin.

Kendi otoparkına sahip oteller, yüzey alanı olan alışveriş merkezleri veya cadde kenarında koylar ekleyen belediyeler için bu özgürlük genellikle ücretlendirmenin bu çeyrekte mi yoksa gelecek yıl mı yapılacağına karar veriyor. Duvar kutuları şarj sorununu çözer. Kuleler öncelikle site sorununu çözer.

Alıcılar Neden Duvar Kutusunun Üzerindeki Direği Seçiyor?

Alan özgürlüğü - kuleyi sıranın ortasına, bir uç bölmeye veya ağaçların arasına, bir duvarın olduğu yere değil, arabaların park ettiği yere yerleştirin.

Ayakta durma yüksekliğinde ergonomi - 1400 mm'deki ekran doğal göz hizasında durur, böylece sürücüler eğilmeden veya çömelmeden dokunabilir, ödeme yapabilir ve fişini çekebilir.

Kolay kablo kullanımı - tabanca, bel hizasında bir kılıf üzerinde asılı durur; yaşlı sürücüler ve teslimat kuryeleri için alçak bir duvar prizine göre fark edilir derecede daha rahattır.

Tek bir kapalı muhafaza - tüm elektronik cihazlar IP54 kule gövdesinin içinde bulunur, bu nedenle tipik sahalarda ayrı bir dağıtım kutusuna ihtiyaç duyulmaz.

Arazinin karşı tarafından görülebilen bir kulenin burada 50 metreden hücum ettiği yazıyor; Park edilmiş kamyonetlerin arkasında bir duvar kutusu kaybolur ve içeri giren müşterilerinize mal olur.

Sizinle birlikte büyüyen ayak izi - bu serideki her kule aynı 410 x 240 tabanı paylaşır, böylece daha sonra çift tabancalı modele geçişte aynı ped yeniden kullanılabilir.

Teknik Özellikler

Bağımsız Bir Direğin Kalesini Kazandığı Yer

Koyların yakınında bina cephesi olmayan açık otel ve tatil yeri otoparkları.

Yakındaki binalara sondaj yapılmasına izin verilmeyen belediyeye ait cadde ve halka açık alanlar.

Kiralanan arazideki işyeri otoparkları - kiracı duvarlara dokunamaz ancak bir ped dökebilir.

Binadan uzakta dağınık koylara sahip restoran ve perakende yüzey alanları.

Bina tamamlanmadan önce şarjın aktif olması gereken yeni inşa edilmiş alanlar.

Kule Sahada Nasıl Çalışır?

Güç, 220VAC +/-%20 beslemenizden kuleye, kontrol ünitesi aracılığıyla, tabancadan bir araca 7kW'a kadar - orta boy bir EV için yaklaşık olarak saatte 45 km menzil ve neredeyse tüm Avrupa binek araçları için tam bir gecelik şarjla - akar.

Kule, OCPP 1.6 veya 2.0'ı kullanarak Ethernet, 4G veya WiFi üzerinden operatörün arka ucuna rapor verir. 5 inçlik ekran sürücüye takma, kimlik doğrulama, şarj etme ve fatura alma aşamalarında yol gösterir; oturum verileri buluta gerçek zamanlı olarak ulaşır.

Servis çoğunlukla uzaktır. Bir oturum başarısız olduğunda, arka uç bunu günlüğe kaydeder ve saha ziyaretinin gerekli olup olmadığına karar vermeden önce kulenin ağ üzerinden teşhislerini okuruz.

CE İşaretinin Gerçekte Ne Getirdiği

İthalatçılar ve gümrük işlemleri için dosyada tutulan test belgeleriyle birlikte AB Alçak Gerilim ve EMC direktifleri kapsamında CE işareti.

IP54, laboratuvarımızda ve üçüncü taraf test kuruluşu tarafından doğrulanmıştır; her açıdan toza ve su sıçramasına karşı korumalıdır.

Kıyı otoparkları için boyutlandırılmış toz kaplı muhafaza üzerinde 96 saatlik tuz püskürtme testi.

Tasarım donmadan önce -20C ile +50C arası nominal aralıkta tam işlevsel test.

Her üretim birimi, paketlemeden önce bir yük testinin yanı sıra bir ödeme terminali ve ağ anlaşması testi gerçekleştirir; rastgele bir örnek değil.

CE temeldir; Fabrika ayrıca diğer ihracat programları için CCC, TUV, UL ve CB işaretlerine de sahiptir.

Bobinden Kuleye: Fabrikamızdaki Sekiz Adım

Çelik sac, kendi sac atölyemizde 410 x 240 profile göre lazerle kesilir ve CNC ile delinir.

TRUMPF abkant presleri sütunu katlar ve FANUC robotları dikişleri kaynak yapar.

Gövde toz boyayla kaplanmıştır; her partiden alınan numuneler tuz püskürtme testine tabi tutulur.

AC montaj hattı kontrol modülüne, kontaktöre, 5 inç ekrana ve şarj tabancasına uyar.

Sızdırmazlık, kablo girişleri ve ekran çerçevesi de dahil olmak üzere IP54 gerekliliğine göre kontrol edilir.

Her kule, dirençli yük ile bir işlevsel test, ardından bir ödeme ve ağ testi gerçekleştirir.

Kalite Kontrol seri numarasını, test raporunu ve CE belgelerini imzalar ve ünite sevkıyat için rezerve edilir.

Standart teslim süresi, sipariş onayından itibaren 15-20 iş günüdür; acil siparişler anlaşmayla hızlı şeride geçer.

Direk mi, Duvar Kutusu mu? Dürüst Karşılaştırma

Sağlam bir duvar tam olarak arabaların park ettiği yerde duruyorsa, duvar kutusunu satın alın. Maliyeti daha düşük - temel yok, daha az çelik, daha hızlı kurulum - ve bunları da satıyoruz. Alışkanlıklara değil, gerçeklere göre seçim yapın.

Kulenin ekstra maliyeti üç şeyi satın alıyor: devralmak yerine yeri seçme hakkı, diz yüksekliğinde bir duvar prizinin karşılayamayacağı kadar yüksek ergonomi ve çok fazla trafiğe, yükleme alanı duvarına cıvatalanmış bir kutudan daha iyi dayanabilen kapalı bir gövde.

Kimler bunu satın almamalı: beton dökemeyen kiracılar, yalnızca birkaç hafta şarj edilmesi gereken alanlar veya sıradan bir prizden tek arabası bir gecede şarj olan alıcılar. Onlar için kule ihtiyaç duymadıkları çeliktir.

Bir Bayinin Sağlayamayacağı AMPPAL Neleri Getirir?

Fabrika doğrudan, Çin'in elektrik başkenti Yueqing'deki Zhejiang Anfu New Energy Technology Co., Ltd.'den 2014 yılında kuruldu.

260'tan fazla çalışanı ve ayrı AC ve DC montaj hatları olan ulusal küçük dev bir kuruluş.

2024 yılına kadar 1.000.000'den fazla ünite teslim edildi ve BAE ve Almanya'dan Malezya ve Meksika'ya kadar 40'tan fazla ülkeye ihraç edildi.

FANUC ve TRUMPF'un otomatik hatlarına ek olarak şirket içi CNC delme, bükme ve lazer kesim.

OEM ve ODM memnuniyetle karşılanır - özel renkler, logolar, ödeme markası ve paketleme, proje başına MOQ ile birlikte tartışılır.

Ambalaj, Konteyner ve Ticari Şartlar

Her kule, ekranın ve çerçevenin etrafında dahili destek bulunan, 1400 mm yüksekliğe uygun boyutta dikey ahşap bir sandık içinde gönderilir. Ankraj cıvataları, delme şablonu ve montaj donanımı aynı kasanın içinde hareket eder, böylece sahada ikinci bir sevkiyat için hiçbir şey beklemez.

1400 mm'lik uzunluk, duvar kutularıyla karşılaştırıldığında konteyner planlamasını değiştirir: kasalar düz durur ve istiflenir ve 20 ft'lik bir konteyner, kasa boyutlarına bağlı olarak tipik olarak 60-80 kule alır; Sandık başına navlun teklifi veriyoruz.

Talep üzerine EXW ve CIF ile standart olarak FOB Ningbo veya Şanghay'dan teklif veriyoruz. Belgeler arasında ticari fatura, çeki listesi, konşimento ve CE belgesinin bir kopyası yer almaktadır.

Teslimat Sonrası Garanti ve Destek

Malzeme ve işçilik kusurlarını kapsayan kule, ekran ve ödeme modülü için 2 yıl garanti.

Yedek parçalar (ekranlar, tabancalar, kontrol panoları) stokta tutulur ve talep üzerine gönderilir.

4G veya Ethernet üzerinden uzaktan teşhis; Çoğu yazılım ve konfigürasyon hatası, saha ziyareti yapılmadan giderilir.

Bakım tavsiyesi: Tabancayı ve kılıfını üç ayda bir inceleyin ve ankraj cıvatalarını yılda bir kez yeniden torklayın.

Tam belgeler (kullanım kılavuzu, kurulum çizimi ve OCPP kurulum kılavuzu) her üniteyle birlikte gönderilir.

Tekrarlandığını Gördüğümüz Beş Kurulum Hatası

Yanlış: Tabanı doğrudan asfalta cıvatalayın. Sağda: Birlikte verilen şablonu kullanarak beton bir ped dökün ve kuleyi yüklemeden önce tamamen kurumasını bekleyin.

Yanlış: Seanslar arasında silahı yerde bırakın. Doğru: Her seferinde kılıfına geri koyun; konektör ilk aşınan parçadır.

Yanlış: Uzak bir yerde yalnızca WiFi'ye güvenin. Doğru: 4G SIM takın, böylece ofis yönlendiricisi kesildiğinde ödemeler çalışmaya devam eder.

Yanlış: Kuleyi geri giden kamyonun ulaşabileceği bir yere koyun. Sağ: bölmenin uzak ucuna konumlandırın veya bir bariyer ekleyin.

Yanlış: Yıllık tork kontrolünü unutun. Sağ: ankraj cıvatalarını her 12 ayda bir yeniden sıkın ve su izleri görürseniz taban plakasını yeniden kapatın.

Site Operatörleri Bir Yıl Sonra Ne Diyor?

Hırvatistan'ın Split kentindeki bir otel sahibi, 2024 baharında açık avlusuna üç kule yerleştirdi. Binanın körfez yakınında kullanılabilir bir cephesi olmadığı için bunları seçti. Şikayeti öğlen saatlerinde ekranın parlamasıydı - parlamayı önleyici bir film sorunu çözdü - ancak iki yaz boyunca yoğun misafir kullanımında sıfır donanım hatası bildirdi.

Kuala Lumpur'daki bir distribütör, bir perakende grubunun yüzey partilerine on adet ürün sattı. Kurulumcu sondaj şablonunu övdü; ekibi her temeli bir sabah tamamladı. Küçük sıkıntı: Uzun bir körfezin sonundaki bazı SUV'lar için top kablosunun kısa olması.

BAE'deki bir belediye, cadde kenarındaki alanlarda on iki kule işletiyor. 14 ay sonra bakım kaydında bir dokunmatik ekran değişimi gösteriliyor, başka bir şey yok. Hala her yağmurlu mevsimde taban plakasını yeniden mühürlüyorlar, bu da zaten takip ettikleri bir formalite.

Tower'ı İlk Kez Alıcıların Sorduğu Sorular

S: Bu kule her elektrikli aracı şarj edecek mi?

C: Avrupa'da Tip 2 soketle satılan her EV bu prizden şarj olacaktır; aracın yerleşik şarj cihazı, kulenin 7kW tavanına kadar tam hıza karar verir.

S: Hangi temele ihtiyacı var?

C: Üniteyle birlikte gönderdiğimiz delme şablonuna dökülen beton ped; tipik pedler yaklaşık 500 x 500 mm'dir ve ankraj cıvataları kasanın içinde gelir.

S: Duvar kutusu daha mı ucuz?

C: Evet, iyi bir duvarın olduğu yerde satın almak ve kurmak kabaca %20-30 daha ucuzdur; kulenin fiyatı sütun, temel kiti ve yer seçme özgürlüğünü karşılar.

S: Ekran doğrudan güneş ışığına dayanabilir mi?

C: Gün ışığında okunabilir, ancak öğlen saatlerinde şiddetli parlama duyduğumuz tek şikayettir; parlama önleyici film ucuz bir çözümdür.

S: IP54 dış mekan kullanımı için yeterli mi?

C: Yağmur ve su sıçramalarına karşı evet - IP54 tozu ve su sıçramasını engeller. Tamamen su altında kalan alanlar, neredeyse hiçbir otoparkın ihtiyaç duymadığı daha yüksek bir derecelendirmeye ihtiyaç duyacaktır.

S: CE işaretini hangi ülkeler kabul ediyor?

C: Tüm AB ve AEA ülkeleri ile CE'yi giriş sertifikası olarak kabul eden diğer birçok ülke; Fabrika aynı zamanda diğer pazarlar için CCC, TUV, UL ve CB'ye de sahiptir.

S: Bu 7 kW'lık kuleyi daha sonra yükseltebilir miyim?

C: 410 x 240 taban seri boyunca paylaşılıyor, böylece saha aynı pad üzerinde çift tabancalı bir kuleye geçebilir; 7 kW'lık ünitenin kendisi sahada yükseltilemez.

S: Siparişten teslimata kadar ne kadar süre var?

C: Standart olarak 15-20 iş günü, Ningbo veya Şanghay'dan nakliye, CE sertifikası dahil tam belge paketiyle birlikte.
