Ticari Otoparklar için 14 kW Çift Bağlantı Noktalı AC EV Şarj Kulesi

Bir Temelde İki Şarj Noktası

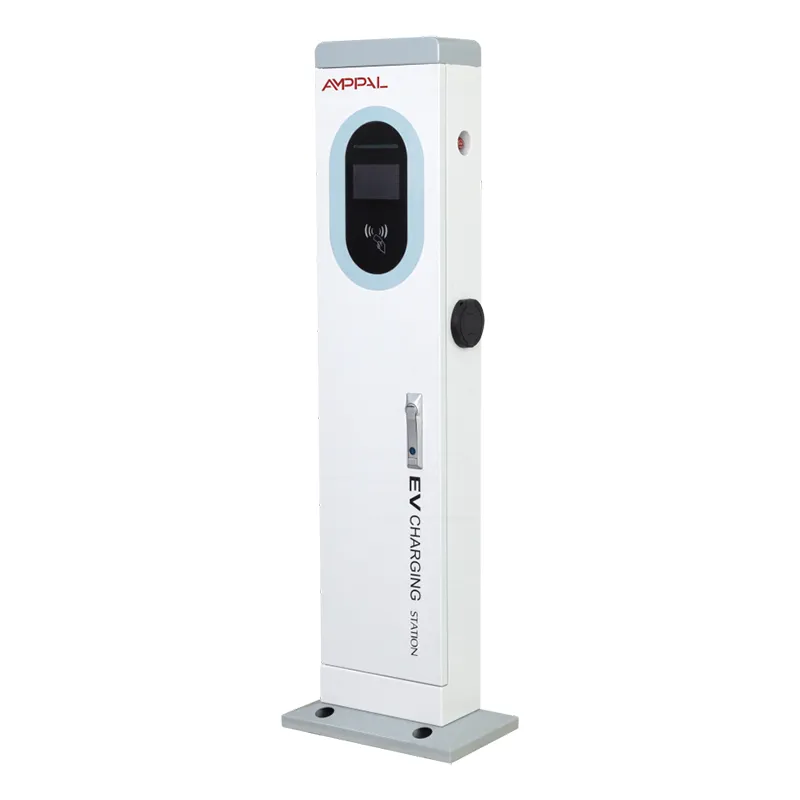

İki park yeri bir şarj kolonunu paylaşabilir; bu tek karar bu ürünün tüm hikayesini oluşturur. AF-AC-14kW, iki adet 7kW AC tabancaya, bir adet 5 inç renkli dokunmatik ekrana, bir ödeme terminal setine ve her iki tarafa da hizmet veren bir ağ modülüne sahip 410 x 240 x 1400 mm boyutlarında bir kuledir.

Bunu, çoğaltılmış parçalar hariç, bağımsız bir sütun halinde yoğunlaşan iki duvar kutusu olarak düşünün. Bir temel, bir muhafaza, bir IP54 gövde, bir 220VAC +/-%20 besleme ve her biri aynı anda 7 kW'ta şarj olan iki araba.

Bölme başına maliyeti hesaplayan site sahipleri için kulenin elektronik tabloyu değiştirdiği yer burasıdır. İkinci bölmenin maliyeti neredeyse ilki kadar pahalı değil. İki bölme, bir bakım sözleşmesi, bir belge seti; sayıların iki katına çıkması durur.

Bay Başına Maliyet Argümanı

İki yerine tek temel; tek bir beton ped ve ankraj kiti her iki bölmeyi de kapsıyor.

Bir ağ modülü, bir SIM, bir ekran; iki ayrı şarj cihazında kopyalanan parçalar burada paylaşılıyor.

Bir kurulum ziyareti - bir ekip ve bir kablo kolona gidiyor, bu da iki ünitenin saha işçiliğinin kabaca yarısı kadar.

Müşterilerimizin bütçe tablolarında bölme başına toplam kurulu maliyet genellikle iki ayrı 7kW şarj cihazının %25-35 altındadır.

Tek OCPP giriş noktası - arka uçta iki bölme tek bir cihaz gibi görünür, böylece devreye alma ve günlük izleme daha az zaman alır.

Standartlaştırılmış yedek parçalar - kule serilerimizde aynı ekranlar, tabancalar ve kontrol panoları kullanılmaktadır, dolayısıyla bir yedek kit birden fazla tesisi kapsar.

Teknik Özellikler

Çift Silahlı Kule için En İyi Yerler

İki misafir bölmesinin genellikle çıkış saatinde birlikte dolduğu otel ve tatil yerleri.

Girişin yakınında eşleştirilmiş uç bölmeleri olan alışveriş merkezi yüzey alanları.

Her iki arabanın da aynı programda gelip gittiği, çalışan bölmelerini eşleştiren işyeri otoparkları.

Körfez genişliğinin dar olduğu ve iki ayrı direğin sırayı dolduracağı belediye arsaları.

İki özel yerleşim bölmesine hizmet veren apartman ve apartman arazileri.

İki Silah Bir Kuleyi Nasıl Paylaşıyor?

Her iki tabanca da tek bir kontrol ünitesi aracılığıyla aynı 220VAC +/-%20 beslemeden güç alır. İki araba aynı anda takıldığında, her tabanca 7kW'a kadar (toplam 14kW) güç sağlar. Yalnızca bir araba fişe takıldığında yine 7kW'a kadar çıkıyor; bu kule gücü tek bir silahta yoğunlaştırmıyor ve biz de aksini iddia etmiyoruz.

5 inçlik ekran her iki oturumu da gösterir, böylece her bölme kendi şarj durumunu, ödeme akışını ve makbuzunu alır. Her iki silah da tek bir cihazda bulunduğundan, kartla veya APP ile ödeme yapan sürücünün hangi bölmede olduğunu bilmesine gerek yoktur; oturum, taktığı silahı takip eder.

Her iki bölme de tek bir OCPP 1.6 veya 2.0 bağlantısı aracılığıyla arka uca rapor verir. Bu, iki park alanı için bir cihaz girişi, bir ürün yazılımı güncellemesi ve bir uzaktan teşhis oturumu anlamına gelir. İki düzine kulesi olan bir yönetici, gösterge panosunda kırk sekiz değil iki düzine cihaz görüyor.

CE İşareti Devam Etmeden Önce Kalite Kapıları

Kule, model serisine göre düzenlenen dosyayla Alçak Gerilim ve EMC direktiflerine göre CE işaretlidir.

IP54, laboratuvar ve üçüncü taraf testleriyle doğrulanmıştır - toz geçirmez ve su sıçramasına dayanıklı, yalıtılmış kablo girişleriyle.

Toz boya üzerinde 96 saatlik tuz püskürtme testi, kıyı ihracat programımız için standarttır.

Çift tabancalı yük testi - 14 kW'lık birleşik davranışı kanıtlamak için her iki çıkış da eş zamanlı olarak tam nominal güçte çalışır.

Soğuk çalıştırmada ekran okunabilirliği de dahil olmak üzere -20C ila +50C arasında sıcaklık testi.

Kendi seri numaralı test raporu olmayan hiçbir kule gemisi yoktur. Tesis düzeyinde sertifikasyon CCC, TUV, UL ve CB'yi kapsar.

Çift Silah Kulesi Nasıl İnşa Edildi?

410 x 240 kolon profili, satın alınmak yerine lazerle kesilmiş ve kendi hatlarımızda delinmiştir.

TRUMPF abkant presleri kolonu oluşturur; FANUC robotları dikişleri kaynaklıyor.

Toplu numuneler tuz püskürtme testine gönderilerek toz kaplama uygulanır.

AC hattı kontrol ünitesine, kontaktöre, ekrana ve her iki tabancaya kılıflarıyla birlikte uyar.

Kablo girişlerinde ve ekran çerçevesinde IP54 sızdırmazlık kontrol edilmiştir.

Her kule, iki silahlı eş zamanlı yük testinin yanı sıra ödeme ve ağ testlerini gerçekleştirir.

Kalite Kontrol seri numarasını, test sonuçlarını ve CE belgelerini kaydeder, ardından sevkıyat kitaplarını çıkarır.

Standart teslim süresi 15-20 iş günüdür; Konteyner rezervasyonları üretim başlamadan önce onaylanıyor.

Bir Çift Tabancalı Kule mi, yoksa İki Tekli Şarj Cihazı mı?

İki ayrı 7kW şarj cihazı tam olarak tek bir durumda kazanır: iki bölme birbirinden çok uzak olduğunda, örneğin bir partinin karşıt uçları gibi, ortak bir sütuna kablo döşemenin ikinci bir ünitenin muhafazasından daha pahalıya mal olacağı durumlarda.

Diğer her yerde kule para ve bakım açısından kazanıyor. İki şarj cihazı, iki temel, iki ekran, iki ağ modülü, iki SIM kart ve iki kurulum ziyareti anlamına gelir. Bir kule bunların hepsini birer taneyle değiştirir; bu nedenle bölme başına kurulum maliyeti genellikle dörtte bir ila üçte bir oranında düşer. Tasarruf o kadar gerçek ki, distribütörlerimizin çoğu artık iki bölme bitişik olduğunda varsayılan olarak çift silahlı kulelerden teklif veriyor.

Kim satın almamalı: bugün tek bölmeli olan ve ikinci bölme planlanmayan siteler - 7kW'lık tek silahlı kule daha ucuzdur; veya iki şarj bölmesinin fiziksel olarak birkaç metreden fazla ayrı kalması gereken alanlar. İki koy yan yana oturduğunda kuleyi satın alın ve öyle kalacaktır.

İthalatçılar Neden İkinci Konteyneri Yeniden Sipariş Ediyor?

Yueqing'deki Zhejiang Anfu New Energy Technology Co., Ltd.'den fabrika doğrudan fiyatlandırma - 2014 yılında kurulan ulusal küçük dev bir kuruluş.

İthalatçının stokunu ve kurulumcunun eğitimini kolaylaştıran, iki bölmeyi kapsayan bir SKU.

Sertifika dosyaları (CE artı CCC, TUV, UL ve CB) yerel makamlara ve kamu hizmetlerine teslim edilmeye hazır.

Malezya, Türkiye ve Körfez'deki distribütörlerden tekrarlanan siparişlerle 2024 yılına kadar 40'tan fazla ülkede 1.000.000'den fazla ünite teslim edildi.

OEM ve ODM seçenekleri - proje başına MOQ ile birlikte özel renk, logo ve ödeme markası.

1,4 Metrelik Kulenin Hasarsız Taşınması

Kasalama dikeydir ve ekran yüzeyinin ve her iki tutucunun etrafına destek yerleştirilmiştir. Ankraj cıvataları, delme şablonu ve montaj donanımı aynı kasada bulunur, böylece kurulumu yapan kişi ilk gün her şeye sahip olur.

1400 mm'lik kasa uzunluğu, konteyner planlamasında anahtar rakamdır; kasalar düz ve istiflenir ve 20 ft'lik bir konteyner, kasa boyutlarına bağlı olarak yaklaşık 60-80 kule taşır. Gönderim masamız, rezervasyon yapmadan önce tam sayıyı onaylar.

Varsayılan olarak FOB Ningbo veya şanghay'dan alıntı yapıyoruz; EXW ve CIF mevcuttur. Fatura, çeki listesi, konşimento ve CE belgesi kopyasını kapsayan evraklar 15-20 iş günü teslim süresi içerisinde hazırlanır.

Alıcıların Bilmesi Gereken Hizmet Koşulları

Hem tabancaları, ekranı hem de ödeme modülünü kapsayan 2 yıllık garanti.

Hızlı sevkiyat için stoklanmış yedek tabanca düzenekleri ve elekler; en yaygın iki aşınma öğesi.

Arka uç aracılığıyla sağlanan ürün yazılımı güncellemeleriyle 4G veya Ethernet üzerinden uzaktan teşhis.

Saha personeli için tavsiye: ekranı haftada bir kuru bir bezle silin ve her iki kılıfta da kablo bükülmesi olup olmadığını kontrol edin.

Kullanım kılavuzu, kurulum çizimi ve OCPP kurulum kılavuzu her üniteyle birlikte gönderilir.

İyi Bir Kuleyi Yıkan Kurulum Hataları

Yanlış: Besleme kablosunu kablo kanalı olmadan gömmek ve hayatta kalmasını ummak. Sağ: Kabloyu, ileride yeniden sonlandırmak için bir servis döngüsüyle birlikte kolon tabanına giden kanaldan geçirin.

Yanlış: Pedi gözle dökmek ve daha sonra kuleyi düzleştirmek. Sağ: Verilen şablona dökün ve beton prizlenmeden önce seviyeyi kontrol edin.

Yanlış: Her iki kablonun da bölmeler arasındaki koridor boyunca uzanmasına izin vermek. Sağ: Her silahı kendi yuvasına doğru yönlendirin, böylece sürücüler diğer tarafın kablosuna takılıp düşmez.

Yanlış: ofis WiFi'sinin her iki bölmeye de ulaştığını varsayıyoruz. Sağ: dökmeden önce sütun konumundaki sinyali doğrulayın veya 4G SIM takın.

Yanlış: Kule sağlam göründüğü için topraklama kontrolünün atlanması. Sağ: devreye alma sırasında pedin topraklama çubuğuna giden toprak sürekliliğini doğrulayın.

Two-Bay Sitelerinden Operatör Hikayeleri

Atina'daki bir mülk yöneticisi, 2024'ün sonlarında iki apartman bloğuna sekiz kule yerleştirdi ve sakinler, sekiz bölme için dört ikiz silah ünitesini paylaştı. Altı ay sonra yazdığı not: Bir silah kılıfının yeniden sıkılması gerekiyordu ve sakinler başka hiçbir şey hakkında tartışmıyordu ki bu da bir apartman dairesi kurulu için büyük bir başarı sayılır.

Hollandalı bir otopark operatörü, kuleyi Utrecht dışındaki bir P+R alanında işletiyor; iki bölme, bir sütun, kartla ödeme. Yorumu: İkinci bölme temelde ücretsiz bir altyapıydı, yalnızca ekstra silah için para ödedik. Küçük şikayet ekran konumu: iyi duruş, arabadan izlemek istiyorsanız garip.

Otel zincirleri için 14 kW'lık kuleler satın alan bir Türk distribütör, kulenin bölme başına kurulum süresini iki günden bir güne düşürdüğünü söyledi. Onun yakınması: Sağlanan şablonun bir seviye lotu olduğu varsayılıyor ve ilk önce sitelerinden ikisinin küçük seviyelendirme ayarlamalarına ihtiyacı vardı.

Çift Tabanca Şarjı Hakkında Sorular

Soru: İki araba aynı anda şarj olursa her biri ne kadar hız kazanır?

C: Her silah aynı anda 7kW'a kadar güç sağlar; toplam 14kW; her iki bölme de diğerini aç bırakmaz.

S: Bir silah 14kW'ın tamamını sağlayabilir mi?

C: Hayır. Her silahın tavanı 7kW'tır, yani tek bir araba hala 7kW'a kadar şarj olur; Araç başına daha fazlasına ihtiyacınız varsa 22kW veya 44kW kuleyi seçin.

S: Bir kule kaç park alanına hizmet veriyor?

C: İki, silah başına bir tane, ideal olarak yan yana - her silahın kablosu kendi yuvasına ulaşır.

S: Kulenin iki ayrı güç devresine ihtiyacı var mı?

C: Hiçbir 220VAC +/-%20 besleme, dahili kontrol ünitesi aracılığıyla her iki tabancaya da hizmet etmez.

S: 14 kW, modern bir EV için bir gecede yeterli midir?

C: Evet. Araba başına 7kW, saatte yaklaşık 45 km menzil sağlar, bu nedenle gece seansı çoğu yolcu EV'si için tam dolu bir aküyü kapsar.

S: İki tekli şarj cihazına kıyasla bölme başına maliyeti nedir?

C: Tipik sahalarda bölme başına kurulum maliyeti, temel olarak temelin, ağ modülünün ve kurulum ziyaretinin paylaşılmasından dolayı %25-35 daha düşüktür.

S: Arka uçta iki silahı bağımsız olarak yönetebilir miyim?

C: Evet - her tabanca tek bir cihazda ayrı bir OCPP konektörüdür, böylece bölme başına fiyatlandırabilir, planlayabilir ve raporlayabilirsiniz.

S: kurşun zamanı nedir?

C: Ningbo veya Şangay'dan gönderilen tam belge paketi ve CE sertifikası ile 15-20 iş günü.
