Ticari EV Ağları için 480kW Sıvı Soğutmalı DC Hızlı Şarj Güç Sistemi

Basit Bir Şekilde 480kW S2 Yığını

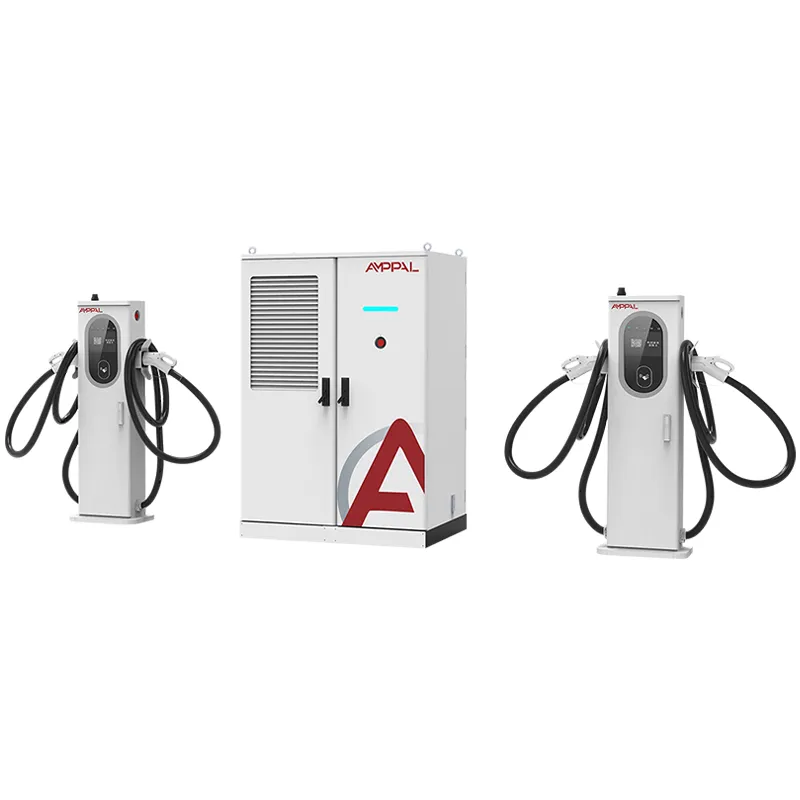

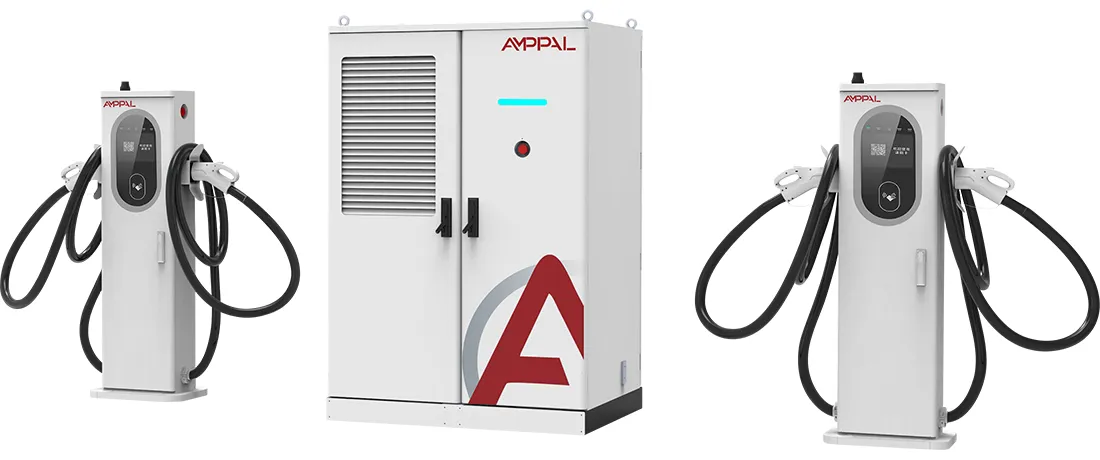

AF-DC-480-LC-S2, kasıtlı bir seçeneğe sahip 480kW'lık bir şarj yığınıdır: her terminal 600A'de sıvı soğutmalıdır ve soğutma döngüsü yalnızca güç modülünden değil, kablodan ve tabancadan geçer. 1850 x 1850 x 1000 mm'lik ana kabin, sürücünün tek eliyle kaldırabileceği kadar ince kalan terminallere akım besler.

Fizik affetmez. Bakırdan geçen 600 A DC akım, kabaca 240 mm²'lik iletken kesitine ihtiyaç duyar; Yalıtımla sarılmış bu boyuttaki hava soğutmalı bir kablo, metre başına yaklaşık 7-8 kg ağırlığındadır ve kullanıcıyla mücadele edecek kadar serttir. Aynı akımı daha ince bir kablodan geçirin ve bakır birkaç dakika içinde 90°C'yi geçsin.

Sıvı soğutma bu dengeyi bozar. Soğutucu ceketin içinde dolaşır, ısıyı kaynaktan uzaklaştırır ve iletkenin pratik bir boyuta küçülmesini sağlar. Sonuç, 600A'de tek elle takmaya yetecek kadar hafif bir tabanca ve kablo tertibatıdır.

600A Sıvı Soğutmalı Kablolar Tesisiniz İçin Neleri Değiştirir?

Tek el ergonomisi: Sıvı soğutmalı tabanca ve kablo, 16 saatlik vardiya günlerinde önemli olan, aynı akım için derecelendirilmiş hava soğutmalı düzeneğe göre yaklaşık %60 daha hafiftir.

Kablo sıcaklığı sürekli olarak 600A'de 40°C civarında kalır, böylece kauçuk kılıf yumuşamaz, konektör kaymaz ve kontak direnci sabit kalır.

Daha ince kablolar daha uzağa ulaşır: 5 metrelik sıvı kablosu gerçekten esnektir, bu nedenle bir terminal ikinci bir tabanca olmadan hem ön hem de arka şarj bağlantı noktalarına hizmet eder.

Soğutma döngüsü yalıtılmıştır: Terminalin içindeki küçük bir pompa ve radyatör, soğutma sıvısını sabit bir akış hızında hareket ettirir; soğutucu, su takviyesi ve harici tesisat gerektirmez.

Sürdürülebilir 600A önemli noktadır: hava soğutmalı tabancaların 15-20 dakikalık tam akımdan sonra gücünün azalması gerekirken, sıvı terminali araç istediği sürece 600A'yı tutar.

Arkasındaki 480kW'lık havuz, iki 800V kamyonun veya üç sedanın birbirini aç bırakmadan aynı anda çekilmesine olanak tanıyor.

Teknik Özellikler

S2'ye Bakılması Gereken Beş Site Profili

Birinci sınıf EV sahiplerinin sahayı kol ağırlığına ve kablo sertliğine göre değerlendirdiği amiral gemisi otoyol şarj cihazları.

30-60 dakika boyunca 600A çeken 800V mimarili elektrikli kamyonetler ve kamyonlar için depo şeritleri.

Termal azalma olmadan arka arkaya hızlı oturumları sürdürmesi gereken koridor alanları.

Uzun, sert, hava soğutmalı kabloların bitişikteki körfezi kapatacağı dar şehir alanları.

Operatörün yaşlı sürücüler için mümkün olan en düşük kablo ağırlığını istediği vitrin istasyonları.

Sıvı Soğutmalı Kablo Döngüsünün İçi

Döngü terminalin içinde başlar: Bir DC pompası, soğutma sıvısını kablo kılıfının tüm uzunluğu boyunca uzanan bir hortumun içinden iter, konnektör kontak bloğunu sarar ve hava soğutmalı küçük bir radyatöre geri döner. Akış hızı ve giriş sıcaklığı izlenir ve pompa yalnızca şarj sırasında değil, terminal prize takıldığında çalışır.

Isı, oluştuğu yerden uzaklaştırılır. 600A kontak bloğu, kablo iletkeni ve kolun tümü döngünün içinde yer aldığından hiçbiri 50°C'lik bir günde bile kabaca 45°C'yi aşmaz. Hava soğutma ise ısıyı kablo kılıfına aktarır ve zaten sıcak olan ortam havasına bağlıdır.

Döngü yalıtılmış olduğundan ve soğutucu iletken olmayan bir dielektrik sıvı olduğundan, -25°C'ye kadar su, korozyon yolu ve donma riski yoktur. AMPPAL sıvıyı ve hortumun değerini belirtir ve devre kasaya konulmadan önce fabrikada basınç testine tabi tutulur.

Kağıt Yolu: Sertifikalar ve Test Raporları

CE, TUV, CB, CCC ve UL sertifikaları AF-DC-480-LC-S2'yi kapsar ve sıvı soğutmalı tabanca kendi konnektör sertifikasını taşır.

Soğutma sıvısı devresi 2x çalışma basıncında basınç testine tabi tutulur ve hortum tertibatından 20.000 döngülük bir esneme testine göre örnek alınır.

Her ünitede 1000VDC'de izolasyon direnci ve toprak sürekliliği kontrol edilmektedir.

Termal doğrulama, kablo, tabanca ve konnektör üzerindeki problarla yük bankasında 8 saat boyunca sürekli olarak 600A çalışır.

IEC 60529'a göre IP54 ve IEC 61000-4-5'e göre aşırı gerilim bağışıklığı toplu test kaydının bir parçasıdır.

Test raporları, gümrük, sigorta ve şebeke evrakları için partiyle birlikte gönderilir.

S2 Kabini için Sekiz Üretim Adımı

Muhafaza panelleri TRUMPF makinelerinde lazerle kesilir ve CNC ile şekillendirilir.

Dolaplar toz boyayla kaplanmış dış mekan kaplamasına sahiptir.

Güç modülleri özel DC hattında toplanır.

Sıvı soğutmalı tabanca ve kablo, sızdırmaz soğutma sıvısı dolgulu ayrı bir temiz tezgah üzerine yerleştirilmiştir.

Baralar ve yüksek akım kablo demetleri tork kontrollü aletlerle kurulur.

FANUC robotları modülleri yerleştirir ve kablolama sonrasında soğutma sıvısı döngüsü basınç testine tabi tutulur.

Ürün yazılımı ve OCPP profilleri flaşlanır ve arka ucunuzla eşleştirilir.

480kW'ta 48 saatlik bir yük bankasının yakılması, son inceleme ve kutulamadan önce gerçekleşir.

600A Buna Değer mi? Düz Bir Cevap

Siteniz gerçekten 600A: 800V kamyonlar, birinci sınıf sedanlar veya arka arkaya hızlı oturumların olduğu bir koridor yükleyecekse S2'yi satın alın. Sıvı kablo donanımının, yalnızca kullanımla genellikle 12-18 ay içinde kendini amorti ettiği tek durum budur.

Trafiğiniz 250A'nın altında 400V arabalar ise satın almayın. Hava soğutmalı 480 kW'lık bir ünite veya karma terminal S1'in maliyeti daha düşük olacaktır ve 600A'yı asla görmeyen 600A'lık bir sıvı tabanca, bakım gerektiren bir lükstür. Ekibiniz her altı ayda bir 15 dakikalık soğutma sıvısı kontrolü yapamıyorsa satın almayın.

Hala S1'i S2'ye karşı tartıyorsanız, S1'in hava soğutmalı terminalleri kullanılabilir durumda tuttuğunu ancak S2'nin bunu yapmadığını unutmayın. Sitenin tamamen premium olduğuna karar verdiğinizde S2, daha temiz, uzun vadeli bir yanıttır.

S2'yi AMPPAL'den Satın Almak İçin Beş Somut Neden

480kW S2, Suudi Arabistan'daki NEOM yeşil hidrojen projesine 500 sıvı soğutmalı ünite sağlayan aynı Yueqing fabrikasında üretildi.

Stok konfigürasyonları için 15-20 iş günü teslim süresi ve tek birim MOQ.

Sertifika paketinin tamamı ve sıvı kablo teknik özellikler sayfası üniteyle birlikte gönderilir.

AMPPAL'in kendi işletim ağında 200'den fazla istasyon olduğundan saha arıza verileri tasarıma geri bildirim sağlar.

Projenin ömrü boyunca adı geçen bir mühendisle EXW, FOB Ningbo veya CIF fiyatlandırması.

S2 Nasıl Gönderilir: Sandıklama ve Konteyner Yükleme

S2 ana kabini 1850 x 1850 x 1000 mm boyutlarındadır ve üstten istiflenmeye uygun güçlendirilmiş kontrplak sandık içinde gönderilir. Her sıvı soğutmalı terminal, soğutma sıvısı döngüsü önceden doldurulmuş ve kapatılmış şekilde kendi köpük kaplı kutusunda hareket eder.

İki terminalli bir S2, standart 40 fitlik konteyner düzenidir; kasa zemin raylarına cıvatalanmıştır ve terminal kutuları da yanına bağlanmıştır. Set başına brüt ağırlık yaklaşık 1300-1500 kg'dır.

Nakliye belgeleri: ticari fatura, paketleme listesi, konşimento, menşe belgesi ve parti test raporları. EXW, FOB Ningbo veya CIF'den alıntı yapıyoruz.

Soğutma Sıvısı Bakımı Garanti Paketinin Bir Parçasıdır

2 yıllık garanti; yığını, terminalleri, modülleri ve kapalı soğutma sıvısı devresini kapsar.

Soğutma sıvısı dolum kitleri ve hortum kelepçeleri 3-5 iş günü içinde gönderilir; fabrika sıvı spesifikasyonlarını yayınlar, böylece yerel olarak kaynak sağlayabilirsiniz.

Üç ayda bir yapılan uzaktan kontroller, pompanın erken aşınmasını işaret eden soğutma sıvısı sıcaklığı eğilimlerini kapsar.

6 aylık servis kontrol listesi (soğutma sıvısı seviyesi, hortum kelepçeleri, konnektör aşınması) beş dilde sağlanmaktadır.

Özel bir WhatsApp kanalı sizi seri numaralarınızı bilen satış sonrası mühendise bağlar.

Sıvı Soğutmalı Tabancaların Kullanımı: Yanlış ve Doğru

Yanlış: Döngüde musluk suyu veya genel soğutma sıvısı kullanılması. Sağ: Yalnızca AMPPAL'in belirttiği dielektrik sıvıyı kullanın; pompa contaları ve hortumun değeri buna bağlıdır.

Yanlış: Seanslar arasında sıvı kablosunun yere sıkıca sarılması. Sağ: Düz durmasına veya sağlanan kancaya asılmasına izin verin; sıkı bobinler iç hortumu kıvırır.

Yanlış: Terminalin fişi çekildiğinde kendi kendine soğuduğunu varsayıyoruz. Sağ: Tabanca yanaştırıldığında pompa durur; Bir sonraki fişe takmadan önce ısının emilmesini önlemek için terminali gölgede tutun.

Yanlış: Aşınmış bir sıvı tabancasını stoktan hava soğutmalı bir üniteyle değiştirmek. Sağ: S2 terminal bölmesi sıvı tabancalar için kablolanmıştır ve soğutulmuştur; eşleşen 600A ünitesini kullanın.

Yanlış: Döngü kapatıldığı için altı aylık kontrolün atlanması. Sağ: Seviyeyi, kelepçeleri ve konnektör aşınmasını kontrol edin; Arızalı bir pompayı değiştirmek, erimiş bir konnektörü değiştirmekten çok daha ucuzdur.

Altı Aylık 600A Hizmetinden Sonra Operatör Geri Bildirimi

Hollandalı bir koridor operatörü, Ağustos 2025'ten itibaren bir servis meydanında iki S2 çalıştırdı. Şarj noktası operatörü, 28°C ortamda 40 dakikalık 600A oturumun ardından tabanca kablosunun sıcaklığını 42°C'de ölçtü ve sürücüler ışık kolu hakkında yorum yaptı. Şikayetleri: ped bakımı sırasında terminal kaidesinin kaldırılması ağırdır.

NACS uyumluluğunu test eden ABD'li bir saha geliştiricisi, 5 metrelik sıvı kablonun, bir 600A tabancadan beklemedikleri bir şekilde, kamyonun konumunu değiştirmeden bir pikapın arka portuna ulaştığını söyledi. Yedek parça teslim süresini ana risk olarak işaretlediler ve yığınla birlikte bir yedek terminal sipariş ettiler.

Ağır yol kamyonlarını çalıştıran bir Avustralya deposu, S2'yi üç saatlik aralıklarda tam 600A'ya itti. Termal veriler geçerliydi ancak saha mühendisi daha uzun bir hortum istiyordu; AMPPAL artık özel bir ürün olarak 7 metrelik sıvı kabloları sunuyor.

600A Sıvı Kablo SSS

S: 600A neden yalnızca sıvı soğutmayla kullanışlıdır?

C: 600A'de bakır kayıpları 100 metre kablo başına yaklaşık 25kW'a ulaşır ve hava, bu ısıyı elde taşınan bir tabancadan taşıyamaz.

Soru: Silah ne kadar ağır?

C: Tam sıvı aksamı, eşdeğer hava soğutmalı olandan kabaca %60 daha hafiftir ve tek elle kullanım için yeterince hafiftir.

S: Soğutma sıvısının değişmesi gerekiyor mu?

C: Her 2 yılda bir veya 40.000 seansta, hangisi önce gelirse; fabrika yeniden doldurma kitini sağlar.

S: Pompa arızalanırsa ne olur?

C: Terminal güvenli bir seviyeye düşer ve arızayı OCPP üzerinden bildirir; Pompa sahada değiştirilebilir bir parçadır.

S: S2 iki adet 800V kamyonu aynı anda şarj edebilir mi?

C: Evet, 480kW'lık havuz terminaller arasında bölünür ve her 600A şeridi havuz sınırına kadar istediğini alır.

S: Kablo arka bağlantı noktaları için yeterince uzun mu?

Cevap: Standart 5 metre olup, özel sipariş olarak 7 metre de mevcuttur.

S: Soğuk hava soğutma sıvısını etkiler mi?

C: Hayır. Dielektrik sıvısı -25°C'ye dayanıklıdır ve döngü yalıtılmıştır, dolayısıyla donma riski yoktur.

S: kurşun zamanı nedir?

C: Onay ve depozito sonrasında stok yapılandırmaları için 15-20 iş günü.
