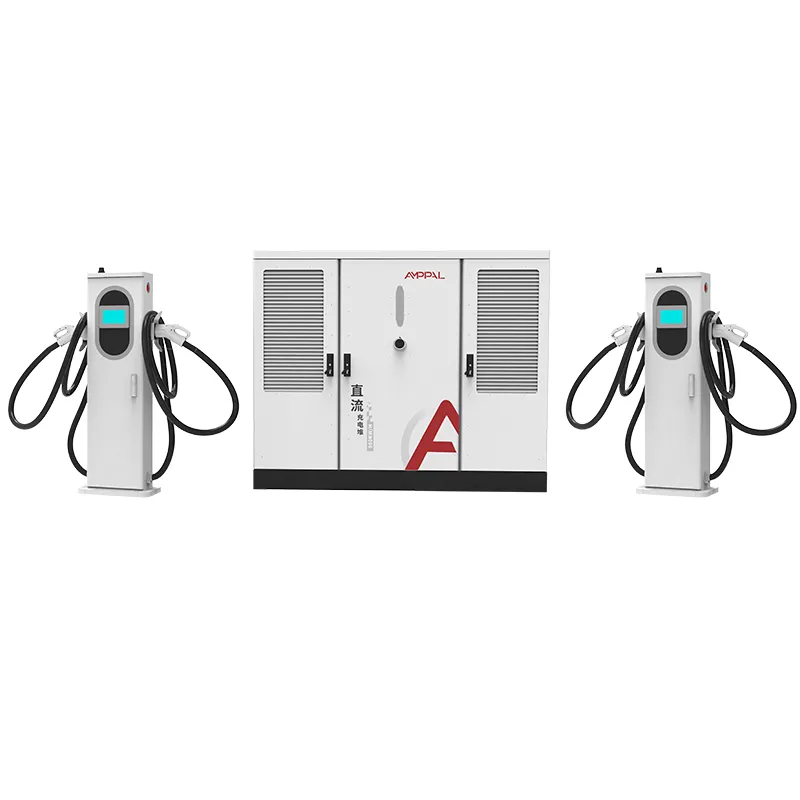

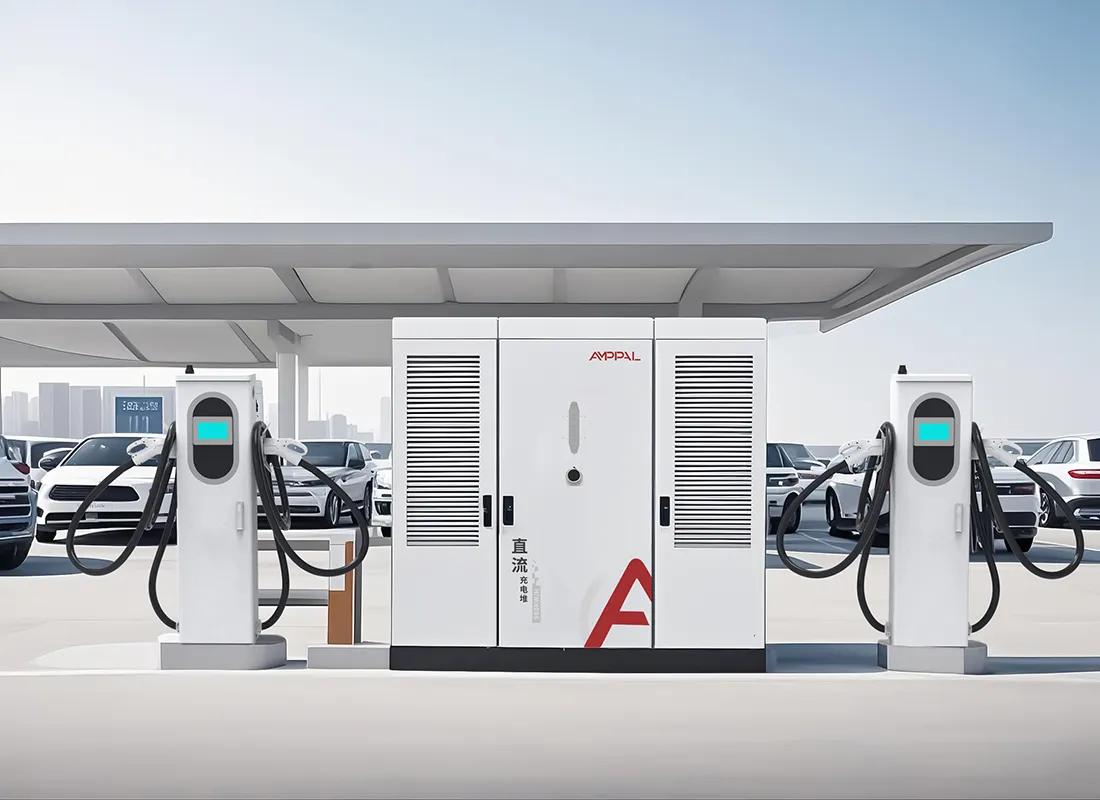

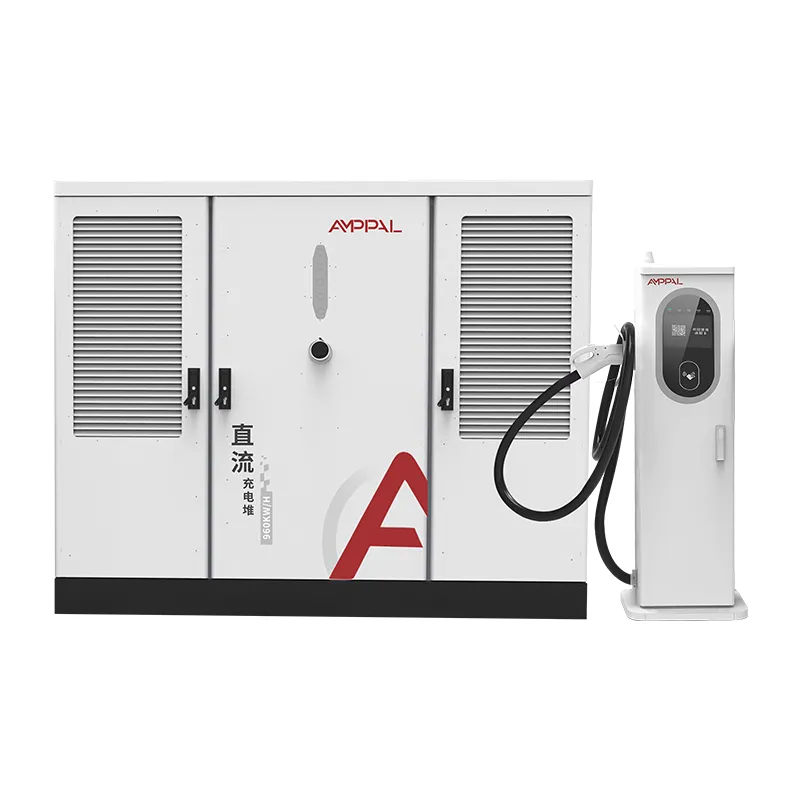

Ağır Hizmet Filoları için 600kW Sıvı Soğutmalı Ultra Hızlı EV Şarj Sistemi

AF-DC-600 Nedir ve Neye İşaret Eder?

AF-DC-600, yalnızca bugün olduğu yere değil, sektörün gittiği yöne uyum sağlayacak şekilde tasarlanmış 600kW'lık sıvı soğutmalı bir şarj ünitesidir. 600A sıvı soğutmalı terminalleri, AMPPAL'in Nisan 2025'te Kanton Fuarı'nda önerdiği ve Uluslararası Elektroteknik Komisyonu (IEC) uzmanlarının dikkatini çeken konnektör geometrisini takip ediyor.

Bir standart, 60kW'tan ziyade 600kW'ta daha önemlidir. Herhangi bir üretici büyük bir güç modülü oluşturabilir; asıl soru, bugün sürücünün elindeki fişin, halefinizin 2030'da inşa edeceği istasyona hala uyup uymayacağıdır. AMPPAL, mühendislik ağırlığını tam olarak bu arayüz sorusunun arkasına koymayı seçti.

Bu yığın somut sonuçtur: 600kW güç havuzu, 600A sıvı tabancaları, OCPP 1.6/2.0 telemetri ve on yıllık konnektör evrimine dayanacak şekilde tasarlanmış bir arayüz.

Teklif, çoğu satıcının atladığı fiziksel katmanı kapsıyor: A üreticisinin bir tabancasının B üreticisinin bir istasyonuyla eşleşip eşleşmeyeceğine karar veren soğutma sıvısı bağlantı parçaları ve kontak düzeni. Bu katman olmadan, her 600A dağıtımı yalnızca kendi markasının hizmet verebileceği bir adaya dönüşme riski taşır.

600kW'da Standart Yönetimli Mühendislik Neden Önemlidir?

Arayüz ömrü: Sıvı soğutmalı konektör AMPPAL standart teklifini takip eder, böylece satın alınan donanım artık standart olgunlaştıkça uyumlu kalır.

Yalıtılmış soğutma sıvısı döngüsü tutma kablosu ve tabanca ile 45°C'nin altında her terminalden 600A sürekli çıkış.

600kW havuz kapasitesi, dört adet 150kW sınıfı oturuma veya bir tam akım kamyon şarjına hizmet eder; zamanlayıcı her ikisini de dengeler.

480kW modeliyle aynı S2 sınıfı kabinde %94,5 tepe verimliliği ve IP54 koruması, yedek parçaları ve eğitimi basitleştirir.

Her terminalde (CCS1, CCS2, GB/T, CHAdeMO, NACS) tam protokol kapsamı; yani bir yığın karma bir pazarı kapsar.

Uzaktan tanılamalı OCPP 1.6/2.0, veri modelinin zaten birlikte çalışabilmesi nedeniyle daha basit hale getirildi.

Daha düşük yenileme riski: Standart tamamlandığında, teklife göre oluşturulan istasyonlar yeni silahlara veya ped yenilemelerine değil, ürün yazılımı güncellemelerine ihtiyaç duyar.

Teknik Özellikler

Bugün Kimin 600kW'a İhtiyacı Var (ve Kim Erken)

800V kamyon ve otobüslerin öngörülemeyen aralıklarla geldiği ağır hizmet koridor istasyonları.

İkinci bir transformatör eklemeden ortalama 150 kW'ta dört araca hizmet vermesi gereken bölgesel merkezler.

Elektrikli uzun mesafe kamyonlarına yönelik depolar 40-90 dakikalık öğle yemeği ücreti alıyor.

Liman ve lojistik tersaneleri, filoları için 600A sıvı konnektörlerini standartlaştırıyor.

IEC uyumlu sıvı soğutma arayüzünü benimseyen ülkelerdeki ulusal koridor pilotları.

Yığın ve Standart Birlikte Nasıl Çalışır?

AF-DC-600, S2 ailesinin geri kalanıyla aynı mimariyi çalıştırır: AC380V±%15 giriş, bir DC bara üzerinde 600kW güç modülü havuzu ve yalıtılmış soğutma sıvısı döngülerine sahip 600A sıvı soğutmalı terminaller. Programlayıcı her terminale havuz limitine kadar talep edilen akımı verir.

Standart teklifin kontak düzenini, soğutma sıvısı bağlantı geometrisini ve tabanca ile araç arasındaki el sıkışma sırasını tanımladığı konnektörde arayüz çalışması önemlidir. Bu, 2026 kamyonunun 2031 istasyonuna takılmasını ve yine de temiz bir şekilde geçiş yapmasını sağlayan kısımdır. Her terminal mevcut el sıkışma revizyonuyla birlikte gönderilir ve silah yazılımı, yığının geri kalanı gibi OCPP üzerinden güncellenir.

Telemetri, güç kontrolüyle aynı OCPP kanalını kullanır; böylece arka uç, soğutma sıvısı sıcaklığını, konnektör döngülerini ve terminal başına modül sağlığını görür; bu veriler, IEC çalışma grubunun standardı iyileştirmek için kullandığı verilerdir.

Sertifikaların Ötesinde: AMPPAL Standart Önerisi

AF-DC-600, eksiksiz CE/TUV/CB/CCC/UL sertifika seti ile birlikte gönderilir ve sıvı konektörü, önerilen arayüz kapsamında ayrı olarak sertifikalandırılmıştır.

Her kabin 1000VDC'de izolasyon direnci testini ve ayrıca toprak sürekliliği kontrolünü geçer.

600 kW'lık havuzdaki modül dengesi, fabrika yük bankasında iki günlük tam yükte çalıştırma işlemiyle doğrulanır.

Silah dayanıklılığı, koridor görev tahminlerine göre boyutlandırılan 20.000 döngülük bir örnekleme testini takip ediyor.

IP54'e (IEC 60529) giriş koruması ve aşırı gerilime karşı bağışıklık (IEC 61000-4-5) her parti için onaylanmıştır.

Toplu test raporları, yanma sırasındaki konnektör günlüğü de dahil olmak üzere üniteyle birlikte gönderilir.

AF-DC-600'ün Arkasındaki Sekiz Adım

S2 sınıfı muhafazanın çelik sacları TRUMPF lazerlerinde kesiliyor ve ardından CNC'de şekillendiriliyor.

Kabin, toz boyalı dış mekan kaplamasına sahiptir.

Uyumlu modül setleri özel DC montaj hattından çıkar.

600A sıvı tabancaları temiz tezgah üzerine monte edilir ve soğutucu bu istasyonda kapatılır.

Baralar ve kablo demetleri tork kontrollüdür; soğutma sıvısı döngüsü basınç testine tabi tutulur.

FANUC robotları modül yerleşimini yönetir.

Ünite bellenim yüklüdür ve arka ucunuz için OCPP profili ayarlanmıştır.

Ancak iki günlük yakma ve 14 noktalı kontrolden sonra kabin kasaya alınıyor.

Erken Benimseyen mi, Hızlı Takipçi mi: Hangisisin?

On yıldır inşa ediyorsanız AF-DC-600'ü satın alın: koridorlar, kamyon filoları veya 600A sıvı arayüzlerini standartlaştıracak ulusal bir ağ. IEC'nin tavsiyesi kesinleştiğinde erken standart donanımın yenilenmesine gerek kalmayacak ve erken devreye giren koridor ağları da ana talep gelmeden önce konnektör arzını kilitleyecek.

Seanslarınız çoğunlukla 250A sınıfı olduğunda bunu atlayın: 600kW'lık havuz ve 600A'lik silahlar işin ihtiyaçlarından daha pahalıya mal olur ve 240kW veya 360kW'lık bir yığın aynı geliri sağlar. Şebeke bağlantısı 600kW'ı destekleyemediğinde bunu da atlayın çünkü yığın, değerinin altında boşta kalacaktır.

Hızlı takip eden biriyseniz, sonlandırılmış IEC belgelerini beklemek savunulabilir - ancak AF-DC-600 zaten AMPPAL'in önerdiği geometriyi gönderiyor, dolayısıyla beklemek donanım değişikliği değil, esas olarak kağıt satın alıyor.

Standartta Söz Sahibi Bir Tedarikçi Seçmek

AMPPAL, sıvı soğutmalı arayüz teklifini Nisan 2025'te Kanton Fuarı'nda sundu ve küresel sıvı soğutma standardı görüşmelerine temel katkıda bulunanlardan biri.

NEOM'un Suudi Arabistan'daki yeşil hidrojen projesi aynı üretim hattından 500 sıvı soğutmalı ünite aldı.

Stok yapılar tesisten 15-20 iş günü içinde ayrılır ve minimum sipariş bir yığındır.

AMPPAL'in kendi ağındaki 200'den fazla istasyon, mühendislik ekibine konnektör aşınmasına ilişkin saha verileri sağlıyor.

EXW, FOB Ningbo veya CIF fiyatlandırması, işletmeye alma sırasında görevde olan belirli bir mühendisle sağlanır.

S2 Sınıfı Nakliye: Kasalar, Cıvatalar ve Belgeler

1850 x 1850 x 1000 mm'lik AF-DC-600 kabini, güçlendirilmiş kontrplak sandık içinde gönderilir; her bir 600A sıvı terminali köpük kaplı, soğutma sıvısıyla kapatılmış bir kutu içindedir.

40 ft'lik konteyner başına iki terminal yüküne sahip bir istif; kasa zemin raylarına cıvatalanır ve brüt ağırlık set başına 1400-1600 kg'dır.

İhracat paketi EXW, FOB Ningbo veya CIF şartlarına göre ticari fatura, paketleme listesi, konşimento, menşe belgesi ve parti başına test raporlarını taşır; Ningbo'dan Rotterdam'a deniz taşımacılığı 32-38 gün sürer ve hava taşımacılığı acil tek birimler için bir seçenektir.

600A Ekipman Etrafında Oluşturulan İki Yıllık Teminat

Garanti, kabin, terminaller, modüller ve soğutucu devre üzerinde 2 yıl süreyle geçerlidir ve gelişen standarda göre arayüz geometrisinin yeniden doğrulanması da dahildir.

Soğutma sıvısı dolum kitleri ve yedek sıvı tabancaları 3-5 iş günü içinde gönderilir.

Üç ayda bir yapılan uzaktan kontroller, soğutma sıvısı sıcaklığı eğilimlerini ve konnektör döngüsü sayımlarını izler.

Altı aylık bir inceleme sayfası (soğutma sıvısı seviyesi, kelepçeler, tabanca aşınması) beş dilde sağlanır.

Özel bir WhatsApp hattı, seri numaralarınız kayıtlı olarak sizi satış sonrası mühendise bağlar.

Yüksek Akımlı Yığınları Çalıştırmak: Yanlış ve Doğru

Yanlış: Başka bir markanın herhangi bir 600A konektörünün AF-DC-600 tabancasıyla eşleştiğini varsayıyoruz. Sağ: Eşleşen AMPPAL konektörünü kullanın; el sıkışma ve soğutma sıvısı bağlantısı, özel bir kısayol değil, önerilen standarda uygundur.

Yanlış: Yığını 400A dereceli şebeke beslemesinde tam 600kW'ta çalıştırmak. Sağ: HMI'daki giriş sınırını bağlantıyla eşleşecek şekilde ayarlayın; planlayıcı buna saygı duyar.

Yanlış: Sıvı tabancasını hava tabancası gibi ele almak ve sıkıca sarmak. Sağ: Bağlantı kancasına asın; sıkı bobinler soğutma sıvısı hortumunu kıvırır.

Yanlış: Bağlayıcı döngüsü günlüğünün atlanması. Sağ: Terminal başına döngü sayısını üç ayda bir gözden geçirin; silahın değiştirilmesini yaklaşık %10 doğrulukla tahmin eder.

Yanlış: Sahadaki OCPP sürümünü kontrol etmeden cihaz yazılımını güncellemek. Sağ: Önce arka uç profilini eşleştirin; yığın 1.6 ve 2.0'ı destekler ancak yapılandırmaya geçerler.

600kW'lık İlk Dağıtımlardan Sesler

Bir Türk otoyol operatörü, Eylül 2025'te bir deneme koridoruna bir adet AF-DC-600 kurdu. Mühendislik müdürleri, IEC uyumlu konnektörün belirleyici faktör olduğunu söyledi çünkü daha önceki bir 350kW denemesinde, onları mahsur bırakan özel bir fiş kullanılmıştı. Şikayet: Şebeke operatörünün ekstra koruma çalışmaları istemesi nedeniyle devreye alma 480kW S2'den bir hafta daha uzun sürdü. Şimdi ters yönde ikinci bir birim planlıyorlar.

Elektrikli yarı kamyonları şarj eden Norveçli bir depo, yığını üç kamyonun öğle yemeği şarjı için kullanıyor. Dört şeritli programlayıcı dengesi belirtildiği gibi çalıştı ve kamyonların her biri yaklaşık 40 dakika içinde %20'den %80'e çıktı; şantiye yöneticisi, sızdırmaz soğutma sıvısı döngüsünün, bekledikleri haftalık su takviyesi yerine, altı ayda bir seviye kontrolü gerektirdiğini belirtti.

Kazakistanlı bir koridor geliştiricisi, AMPPAL'in teklifi sunduğu Kanton Fuarı toplantısının hemen ardından iki ünite satın aldı. CEO'ları, standartlara katkıda bulunan bir firmadan satın almanın bir takipçiden satın almaktan daha güvenli olduğunu söyledi ve ilk sevkiyattan önce üçüncü bir ünite sipariş ettiler.

Standartlarla İlgili SSS: Sekiz Düz Cevap

S: AMPPAL, Kanton Fuarı'nda tam olarak ne önerdi?

C: Konektör geometrisini, soğutma sıvısı bağlantılarını ve el sıkışma protokolünü kapsayan sıvı soğutmalı bir şarj arayüzü standardı; IEC uzmanları teklife ilgi gösterdi.

S: AF-DC-600 günümüzün arabalarıyla çalışır mı?

C: Evet, her terminal CCS1, CCS2, GB/T, CHAdeMO ve NACS'yi desteklemektedir, dolayısıyla günümüzün filo ücretleri normal şekilde ücretlendirilmektedir.

S: IEC standardı kesinleştiğinde neler değişecek?

C: Olası donanım yazılımı ve test güncellemeleri; AMPPAL'in önerdiği donanım geometrisi zaten üründe olduğundan fiziksel konektör değişmez.

S: Bir yığın aynı anda dört araca hizmet verebilir mi?

C: Evet, 600kW'lık havuz, 600A sıvı hatlarına öncelik verilerek 8 terminale bölünür.

S: Kurulumun şebekeden neye ihtiyacı var?

A: AC380V±15% üç fazlı; tam çıkış, faz başına yaklaşık 910A çeker, bu nedenle çoğu tesis bir transformatör planlar.

S: Soğutma sıvısı çarpışma durumunda güvenli midir?

C: Sıvı, kullanılan hacimlerde dielektriktir ve toksik değildir ve döngü kapatılmıştır ve basınç testine tabi tutulmuştur.

S: Teslimatı ne kadar çabuk alabiliriz?

C: Mevduatın stok oluşturmaya başlamasından yaklaşık üç ila dört hafta sonra (15-20 iş günü).

S: Garanti gelecekteki standart güncellemeleri kapsıyor mu?

C: Firmware güncellemeleri 2 yıl boyunca ücretsizdir ve donanım geometrisi halihazırda önerilen standartla eşleşmektedir.
