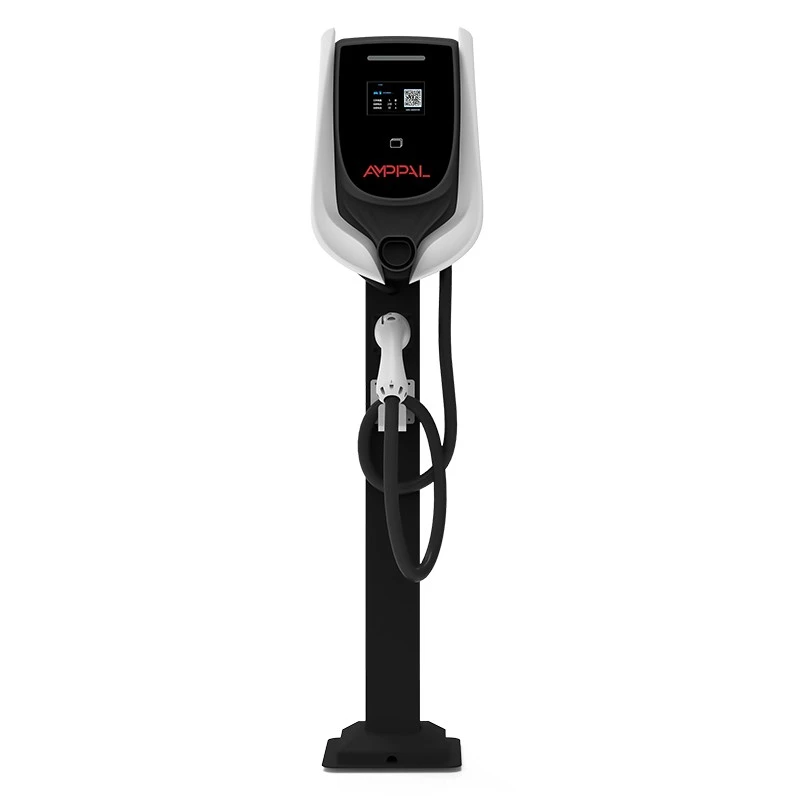

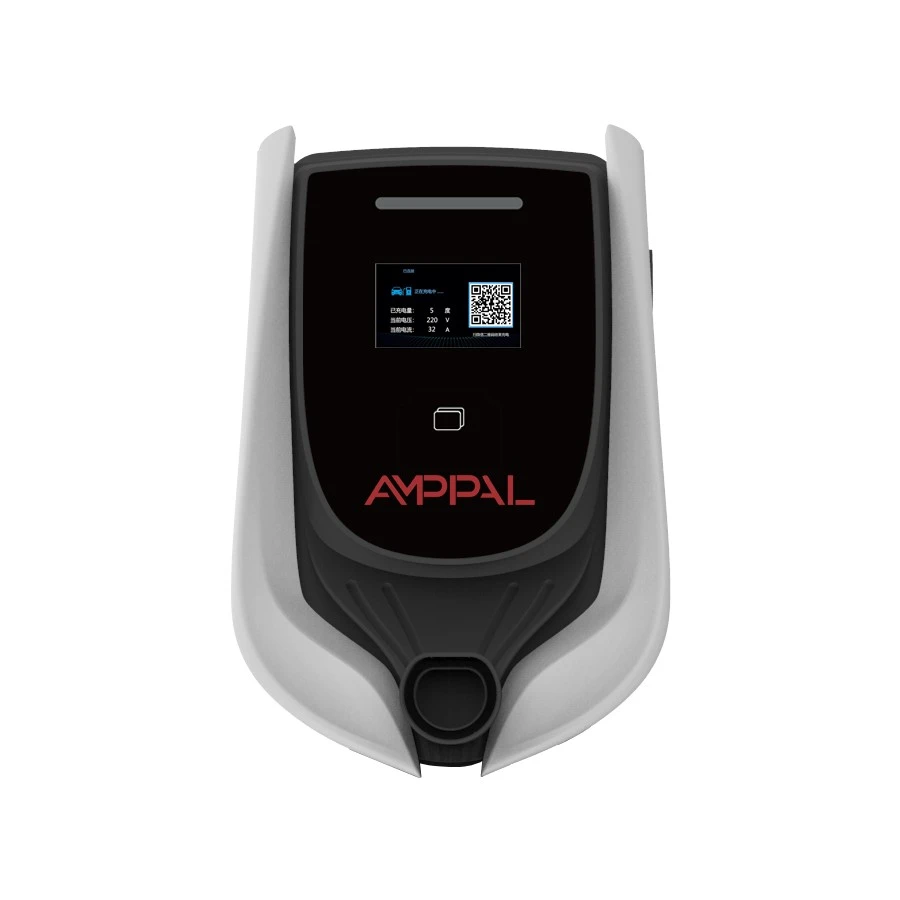

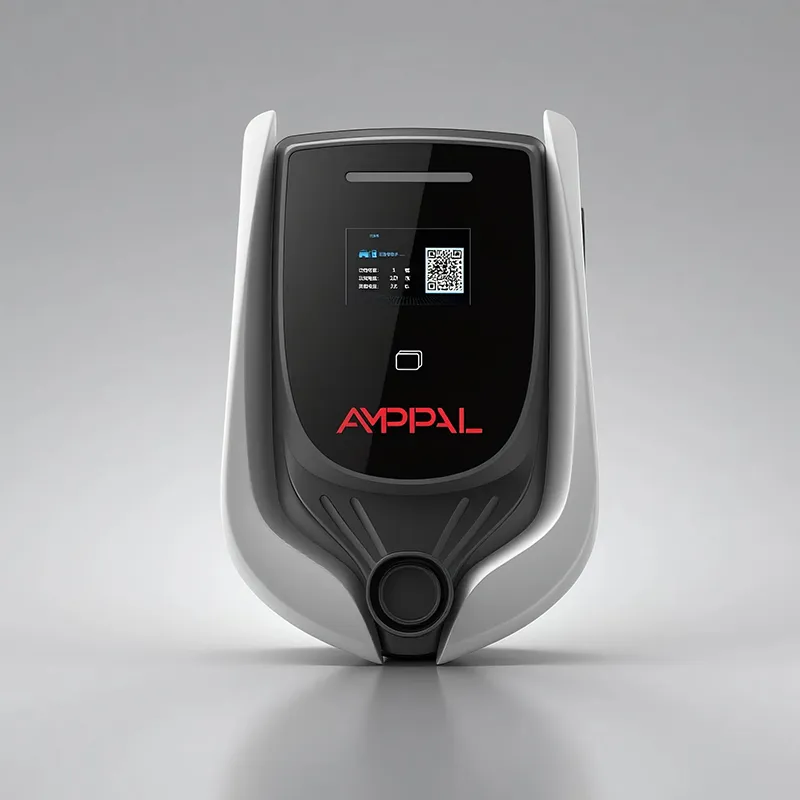

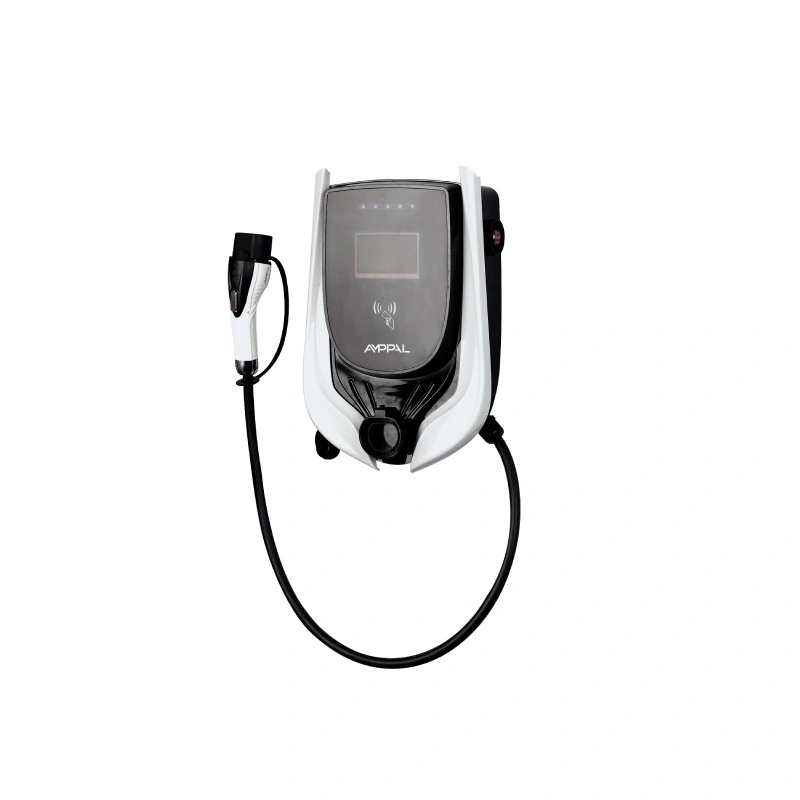

Ticari Mülkler için 7kW OCPP Akıllı AC EV Şarj İstasyonu

UL Sertifikası Neden ABD'deki Güç Derecelendirmelerinden Daha Önemlidir?

Amerika Birleşik Devletleri'nde sertifika kilovattan daha önemlidir ve sertifika UL'dir. Bu 7 kW'lık istasyon (Model AF-AC-7-L/B-A-M-4-SD-P) Amerikalılara satılan bir Avrupa ürünü değildir; ABD yetkililerinin gerçekte denetlediği iki UL standardına göre üretilmiş, test edilmiş ve belgelenmiş bir EV tedarik ünitesidir: UL 2202 ve UL 2231-2.

AB'ye satış ile ABD'ye satış arasındaki fark, kendi beyanı ile üçüncü taraf listelemesi arasındaki farktır. CE, Avrupa pazarına yönelik bir üretici beyanıdır; ABD'deki inşaat müfettişleri, sigortacılar ve kamu hizmetleri kuruluşları UL'yi arıyor ve birçok kamu hizmeti indirim programı, bu olmadan ekipmanı reddediyor.

NEC Madde 625, EV şarj ekipmanı kurulumlarını düzenleyen yasadır ve denetçiler, bunu yargı yetkisine sahip yerel makam aracılığıyla uygular. Açık bir isim plakasına sahip UL listesinde yer alan bir istasyon, izin görüşmesini kısa hale getirir. Buradaki gerçek ürün budur: kapanan evraklar, geçişe izin verenler ve sakin kalan sigorta.

Bu İstasyonun Uyumluluk Odaklı Altı Avantajı

UL 2202 listesi, ABD'li proje mühendislerinin teknik özellikler sayfasına koyduğu şarj sisteminin tamamını kapsar.

UL 2231-2, personel koruma devresini kapsar; enerji verilmeden önce kontrol eden şok güvenlik katmanı denetçileri.

32A'da 240V tek faz, standart Kuzey Amerika konut ve hafif ticari hizmete uygundur.

RFID artı OCPP 1.6j, istasyonu yerleşik olmayanlar için ücretsiz bir çıkış noktasına değil, faturalandırılabilir bir varlığa dönüştürür.

IP54 sızdırmazlık ve ≤40dB gürültü derecesi, onu garajlar, garajlar ve kapalı otopark yapıları için uygun kılar.

İsim plakasındaki UL işareti, UL'nin çevrimiçi dizininde doğrulanabilir; alıcılar sipariş vermeden önce bu şekilde kontrol ederler.

Teknik Özellikler

ABD ve Kanada Genelindeki Dağıtımlar

EV'ye hazır bina yönetmeliklerinin geçerli olduğu eyaletlerde, her park alanının önceden 240V kablolarla donatıldığı çok aileli konutlar.

OCPP arka ucu aracılığıyla maliyet kurtarma özelliğiyle işyerinde çalışan partileri için ücretlendirme.

Yönetim kurulunun sahip başına ölçüm ve erişim kontrolüne ihtiyaç duyduğu Kanada'daki apartman garajları.

Konukların gecelik ücret aldığı ve folyonun maliyeti taşıdığı otel ve perakende otoparkı.

8-10 saat park eden ve güvenilir 32A seanslarına ihtiyaç duyan, kamyonetler ve pikaplar çalıştıran hafif filo tersaneleri.

UL 2202 ve UL 2231-2 Aslında Neyi Doğruluyor?

UL 2202, elektrikli araç şarj sistemi ekipmanına yönelik güvenlik standardıdır: normal ve arıza koşullarında tüm istasyonun yapısı, kablolaması, yalıtımı ve yangın davranışı. Bunu geçmek, muhafazanın, kontaktörün, PCB düzeninin ve termal tasarımın, yayınlanan gereksinimlere göre UL mühendisleri tarafından incelendiği anlamına gelir.

UL 2231-2 personel koruma standardıdır. Kullanıcı ıslak bir konektörü taktığında, çıkardığında veya dokunduğunda elektrik çarpmasını önleyen devreyi yönetir: toprak sürekliliği kontrolleri, kaçak akım izleme ve canlı bir parçayla temas mümkün olmadan önce çıkışın enerjisini kesen mekanizmalar.

Her iki liste de UL'nin halka açık dizininde model numarası altında yer alır; dolayısıyla Teksas'taki bir elektrik müfettişi ve Toronto'daki bir apartman mühendisi, size gönderdiğimiz sertifikanın tamamen aynısını görür. Fotokopi oyunları yok, 'UL'ye eşdeğer' dil yok; liste bunun kanıtıdır.

UL'nin Ötesinde: Üretimde Kalite Güvencesi

Her üretim partisi, seri numarasına göre on yıl boyunca sakladığımız test kayıtlarına göre takip edilir.

Her istasyon paketlemeden önce tam bir hipot ve yalıtım testi gerçekleştirir; geçiş değerleri günlüğe kaydedilir.

Her ürün yazılımı yapısı, yayınlanmadan önce referans bir arka uçta çalıştırılır; dolayısıyla bir güncelleme, faturalandırma entegrasyonunuzu sessizce bozamaz.

RFID okuyucu aralığı, LCD kontrastı ve LED şerit işlevi her ünitede kontrol edilir, örneklenmez.

IP54 ve akustik (≤40dB) sonuçlar üretim örneklerinde doğrulanır ve parti kaydıyla birlikte dosyalanır.

Fabrikanın kendi kalite sistemi UL gözetim programı kapsamında denetlendiğinden liste yayında kalır.

Sac Levhadan Bitmiş İstasyona: Sekiz Adım

Hat, montajda FANUC robotları ve muhafazalarda TRUMPF lazer kesiciler ile 2024 yılında bir milyondan fazla şarj ünitesi teslim eden Zhejiang kampüsünü paylaşıyor.

1. Muhafaza çeliği lazerle kesilmiş, preslenmiş ve toz boyayla kaplanmıştır.

2. Contalar ve IP54 sızdırmazlık yüzeyleri takılıp kontrol edilir.

3. Güç ve iletişim kartları SMT-yerleşiktir ve yeniden lehimlenmiştir.

4. LCD, LED şerit ve RFID modülü monte edilir ve kalibre edilir.

5. Yazılım yüklenir ve referans arka ucumuzla canlı bir anlaşmayı tamamlayana kadar hiçbir birim bu istasyondan geçemez.

6. Ethernet, 4G, WiFi ve RS485 yolları sırayla uygulanır.

7. Her istasyonda hipot, izolasyon ve yanma testleri yapılır.

8. İsim levhaları, UL işaretleri ve kartonlar QC damgasından önce gelir.

Uyumluluk Kontrolü: Bu İstasyon Sitenize Uygun mu?

Bu istasyon, 240V tek fazlı hizmet, durak başına 32A devre ve erişim kontrolü veya faturalandırma ihtiyacı ile ABD ve Kanada tesislerine uygundur. EV'ye hazır kodlara sahip belediyeler, kamu hizmeti indirimi talep eden ev sahipleri ve özel projeler inşa eden müteahhitler, UL evraklarının kendileri için satış işinin yarısını yaptığını görecekler.

Üç durumda yanlış üründür. Üç fazlı hizmet ve durak başına 11kW gereksinimleri olan sahalar bunun yerine 11kW OCPP istasyonunu kullanmalıdır. 30 dakikanın altında ciroya ihtiyaç duyan konumların bu AC ünitesine değil DC'ye ihtiyacı vardır. Kullanıcıları veya faturaları yönetme amacı olmayan bir site, daha basit bir modelle paradan tasarruf edebilir; RFID ve OCPP yığını, yalnızca biri bunları yönettiğinde maliyetlerine değer.

Sipariş vermeden önce elektrikçinizle üç şeyi onaylayın: servis 240V'dur, durak devresi sürekli 32A olarak derecelendirilmiştir ve park alanında bir ağ yolu (Ethernet, hücresel sinyal veya Wi-Fi) veya onaylanmış bir çevrimdışı işletim planı bulunmaktadır. Mühendislerimiz her iki durumda da sizinle bağlantının haritasını çıkaracaktır.

ABD'deki Montajcılar Neden AMPPAL'ı Seçiyor?

Siparişten sevkiyata kadar 15-20 iş günü; bu da inşaat programlarına tipik OEM teslim sürelerinden daha iyi uyuyor.

OEM seçenekleri: muhafazada, önyükleme ekranında ve RFID kartlarında markanız ve standart olarak İngilizce kılavuzlar.

UL 2202 ve UL 2231-2 sertifikalarının yanı sıra fabrikanın CE, TÜV ve CB dosyaları teknik ekibinizle paylaşılır.

MOQ sipariş başına müzakere edilir; yükleniciler ve distribütörler genellikle 20-50 üniteyle başlar.

200'den fazla şarj istasyonunu kendimiz işletiyoruz, bu nedenle ABD'li alıcılar şarj cihazlarını satmakla kalmayıp aynı zamanda işleten bir ekiple konuşuyor.

İhracat Paketleme, Konteyner Yükleme ve Evrak İşleri

Her istasyon, yaklaşık 58 × 42 × 30 cm boyutlarında, brüt ağırlığı yaklaşık 12 kg olan köpüklü bir karton kutu içinde, duvar desteği, başlangıç ​​RFID kartları ve bir kılavuzla birlikte gönderilir. Kartonlarda, limanda kolay inceleme için model etiketi ve UL liste işareti bulunur.

Paletli deniz taşımacılığı, palet başına 24-30 istasyon ve 40HQ konteyner başına yaklaşık 300 istasyon alır; 3,5kW ve 11kW OCPP istasyonlarıyla karışık yükler, ürün yelpazesi oluşturan distribütörler için rutin bir uygulamadır.

ABD gümrük komisyoncuları için belgeler hazırlanır: ticari fatura, çeki listesi, menşe şahadetnamesi ve UL sertifikalarının kopyaları. EXW, FOB Ningbo veya CIF'den alıntı yapıyoruz ve Ningbo veya Şanghay üzerinden gönderiyoruz.

Garanti ve Yerel Destek Yapısı

İstasyon ve dahili modüllerdeki üretim hatalarına karşı iki yıl garanti.

Destek saatleri ABD saat dilimleriyle çakışıyor ve uzaktan teşhis, bir çağrı sırasında OCPP günlüklerini sizinle birlikte okuyor.

Okuyucular, LCD paneller ve güç modülleri stoktan 3-5 iş günü içerisinde kargoya verilir.

Firmware güncellemeleri arka uç üzerinden uzaktan iletilir; UL listesindeki bileşenler asla başkalarıyla değiştirilmez.

Bu modelin üretimi durdurulduktan sonra beş yıllık yedek parça teminatı devam etmektedir.

Kaçınılması Gereken Kurulum ve Çalıştırma Hataları

Yanlış: Yerel otorite izni imzalamadan önce istasyona enerji verilmesi. Sağ: iznin çekilmesi, UL listesinin gösterilmesi ve inceleme sonrasında enerji verilmesi.

Yanlış: İstasyonun diğer yüklerle paylaşılan 50A devresine bağlanması. Sağ: NEC 625'e göre durak başına özel bir 32A sürekli nominal devre.

Yanlış: 'Son tesiste işe yaradı' diye zemin kontrolünü atlamak. Sağ: sahadaki topraklamayı ve toprak sürekliliğini doğrulayın; UL 2231-2 koruması buna bağlıdır.

Yanlış: Bütün binaya bir RFID kartı vermek. Sağda: OCPP işlem günlüğünün faturalandırma açısından anlamlı kalması için kullanıcı başına kartlar.

Yanlış: Bir ağ arızasının istasyonu kapattığını varsaymak. Sağda: Bilinen kartlar yerel listeden ücret alır ve bağlantı geri döndüğünde işlemler yüklenir.

Kuzey Amerikalı Kurulumculardan ve Filolardan Geri Bildirim

Dallas-Fort Worth metrosundaki bir elektrik yüklenicisi, 2025 yılında üç çok aileli projeye 30 istasyon kurdu. UL dosyasının izin görüşmelerini haftalardan günlere indirdiğini ve tek şikayetinin 12 kg'lık ünitenin merdiven üzerinde iki kişilik bir asansör olması olduğunu söylüyor; ekibi artık her montajda bir yardımcı kullanıyor.

Toronto'daki bir apartman dairesi bir yer altı garajında ​​dört istasyon işletiyor. Mülk yöneticisi her ay sahip başına kWh raporlarını aktarır; Tek sıkıntı, bir Frankofon sahibinin ilk ay boyunca işaretlediği LCD'nin yalnızca İngilizce menüleridir.

Chicago'daki bir filo amiri, sekiz istasyonda bir gecede 12 iş kamyonunu şarj ediyor. Oturumlar bir Illinois kışı boyunca güvenilirdi; Bize yazdığı not, LED şeridin karanlık bir yerde bir panoyu okuyabilecek kadar parlak olduğuydu; bunu bir özellik olarak kabul ediyor, ancak gece vardiyası sürücüsü buna 'işaret ışığı' diyor.

ABD'li Alıcıların Sorduğu Uyumluluk Soruları

S: UL Listesinde yer alan bu istasyon için ne anlama geliyor?

C: UL mühendisleri, ünitenin tamamını UL 2202 ve UL 2231-2'ye göre inceleyip test etti; listeleme, fabrika gözetimi altında yayında kalmaya devam ediyor.

S: CE ABD'de kabul ediliyor, değil mi?

C: Hayır. CE bir AB pazarı beyanıdır; Yargı yetkisine sahip ABD makamları, UL gibi üçüncü taraf listelerini arar ve birçok hizmet kuruluşu indirim için bunlara ihtiyaç duyar.

S: NEC 625 nedir?

C: EV şarj ekipmanı kurulumunu (devre boyutlandırma, topraklama ve bağlantı kesme gereklilikleri) kapsayan Ulusal Elektrik Yasası makalesi.

S: Kurulumun izne ihtiyacı var mı?

C: Çoğu ABD ve Kanada yargı bölgesinde evet ve UL listesi, denetçinin isim plakasında tam olarak görmek istediği şeydir.

S: ABD pazarındaki bir EV'yi şarj edecek mi?

C: Evet, pazarınız için yapılandırılmış konnektör çeşidiyle 32A'ya kadar 240V tek faz sağlar.

S: Hizmet indirimleri geçerli mi?

C: ABD'deki pek çok kamu hizmeti kuruluşu UL listesinde yer alan ekipmanlara indirim uyguluyor; yerel yardımcı programınızın program listesini kontrol edin.

S: Park alanında internet yoksa ne olur?

C: İstasyon, yerel bir yetkilendirme listesi tutar ve işlemleri saklar ve bir bağlantı mevcut olduğunda bunları yükler.

S: Ticari faturalandırma nasıl çalışır?

C: RFID kartları, oturumları faturalara veya tahsis raporlarına dönüştüren OCPP arka ucundaki hesaplarla eşleşir.
