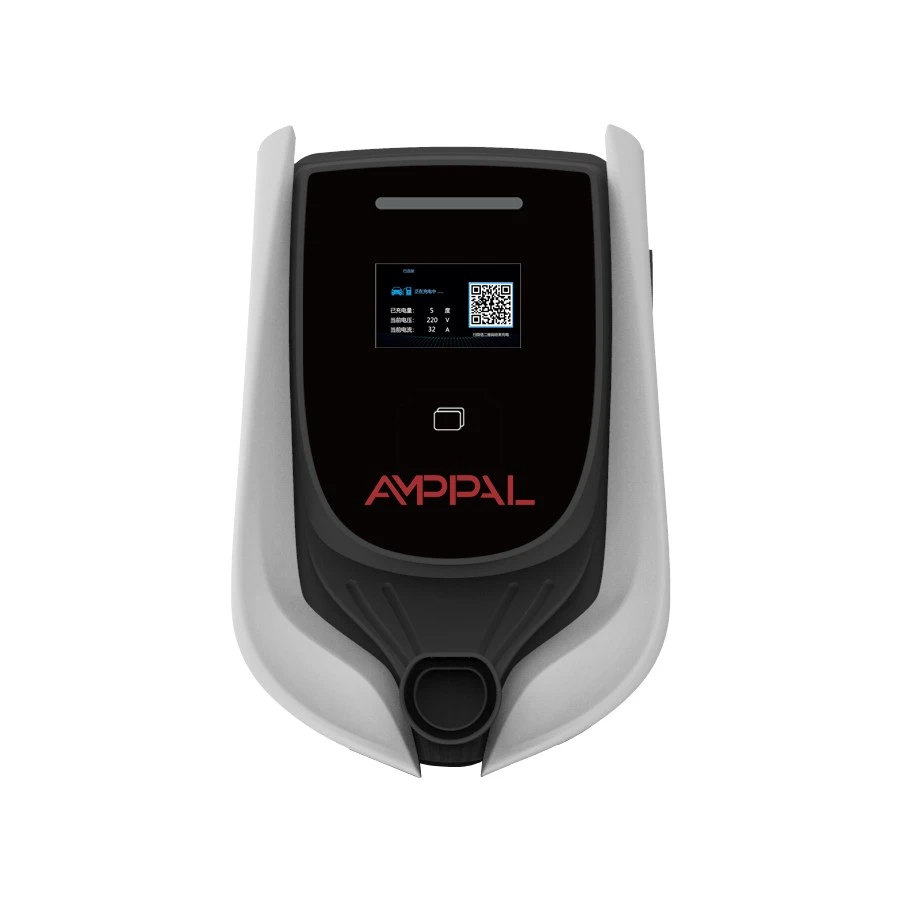

Apartmanlar ve İşyerleri için 3,5kW OCPP Akıllı AC EV Şarj İstasyonu

Bir OCPP İstasyonunun Sade Bir Duvar Kutusuna Ne Kattığı

Bir hizmet değil, maliyet merkezinin ne olduğunu size kimin ücretlendirdiğini söyleyemeyen bir şarj noktası. Apartmanlar ve İşyerleri için AMPPAL 3,5 kW OCPP Akıllı AC EV Şarj İstasyonu (Model AF-AC-3.5-L/B-A-M-4-SD-P) tek bir nedenden dolayı mevcuttur: bir binanın, bir şirketin veya bir topluluğun, kablonun üzerinde durmadan birçok kullanıcı için şarj işlemi gerçekleştirmesine olanak sağlamak.

RFID ön kapıdır. Her sakin veya çalışan için bir kart verilir ve istasyon yalnızca arka uç veya yerel listenin tanıdığı kartlar için enerji sağlar. Bunun arkasında, istasyonu seçtiğiniz şarj yönetim sistemine bağlayan açık protokol olan OCPP 1.6j yer alır, böylece işlemler, tarifeler ve arıza raporları tek bir kontrol paneline akar.

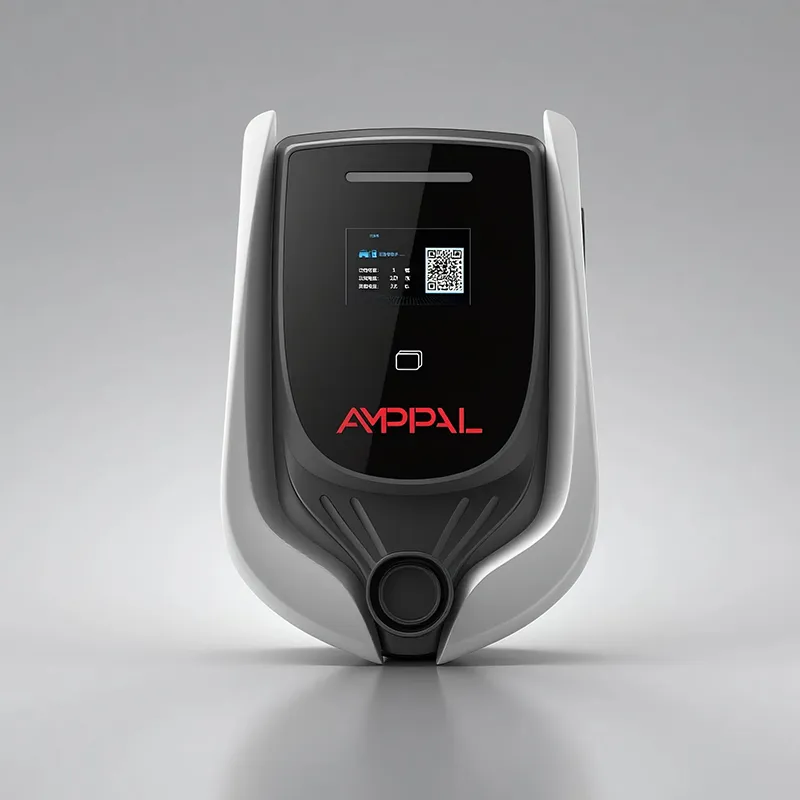

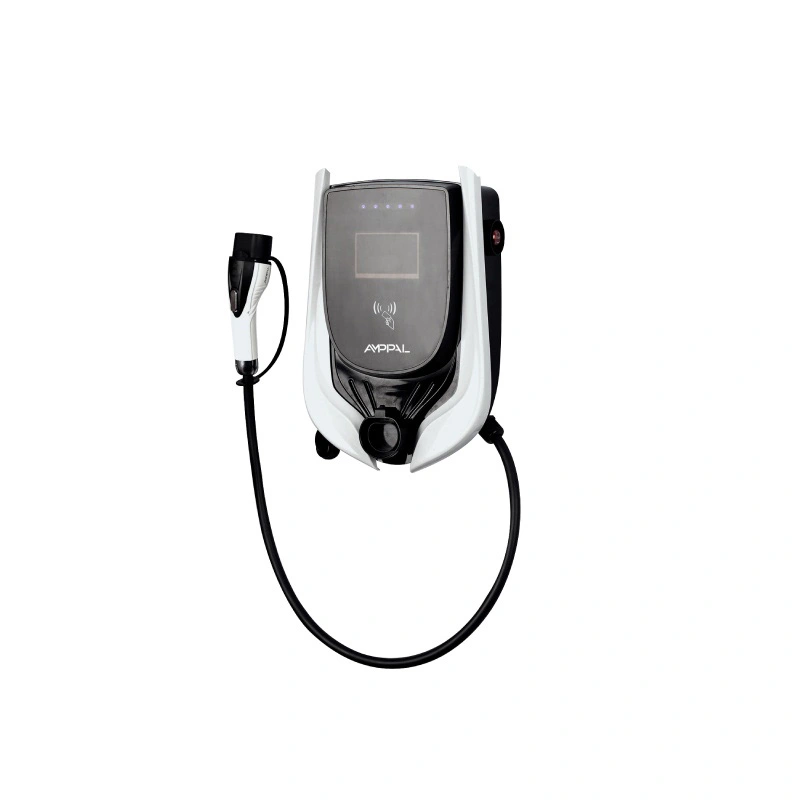

Bu, SIM yuvası kazanan bir ev cihazı değil. 4,3 inç LCD, LED durum şeridi ve dört bağlantı seçeneğine sahip, ortak bir otoparkta oturacak ve uzaktan yönetilecek şekilde tasarlanmış, 454 × 306 × 147 mm ticari sınıf bir ünitedir.

Mülk Yöneticilerinin Ağa Bağlı Bir İstasyon Seçmesinin Beş Nedeni

Kullanıcı başına sorumluluk: Her oturum kart kimliği, başlangıç ​​zamanı, bitiş zamanı ve kWh ile kaydedilir, böylece aylık tahsis raporu kendi kendine yazar.

Tarife esnekliği: Arka uç, bölge sakinleri, ziyaretçiler ve personel için farklı fiyatlar belirler veya ilk iki saat için hiçbir ücret talep etmez.

Uzaktan kumanda: Kayıp bir kartı kilitleyin, bir istasyonu duraklatın veya donanıma dokunmadan yeni fiyatlar uygulayın.

Ortak otoparkta adalet: İlk kimin park ettiğine dair artık tartışma yok; sistem her şeye zaman damgası koyar.

Geleceğe hazır: OCPP 1.6j konuştuğundan, donanımları değiştirmeden yönetim platformlarını daha sonra değiştirebilirsiniz.

Teknik Özellikler

3,5 kW Ağa Bağlı Bir İstasyonun Finansal Anlamlı Olduğu Yer

10-30 sakinin aynı otoparkı paylaştığı ve her birinin kendi faturasını istediği apartman blokları.

İşveren için maliyetin karşılanmasıyla birlikte çalışanlara fayda sağlayan ofis binaları.

Elektrikli araç park yeri reklamı yapan ve ücreti oda faturasına ekleyen küçük oteller ve misafirhaneler.

Yönetim kurulunun sahipler ve ziyaretçiler için kontrollü erişim istediği kapalı topluluklar.

Birkaç kamyonetin gece boyunca şarj olduğu ve filo yöneticisinin kamyonet başına tüketim verilerine ihtiyaç duyduğu hafif ticari tersaneler.

İstasyon Nasıl Konuşuyor, Faturalandırıyor ve Çevrimdışı Çalışmaya Devam Ediyor

Bir karta dokunduğunuzda istasyon arka uçtan yetkilendirme ister. Çevrimiçi ortamda yanıt bir veya iki saniye içinde gelir; LCD kart adını gösterir ve LED şerit maviye döner, ardından konektöre enerji verilir. Oturum sona erdiğinde istasyon işlemi kaydeder ve OCPP 1.6j üzerinden yükler; burada arka uç bunu bir fatura satırına dönüştürür.

Hiçbir site birbirine benzemediği için dört bağlantı mevcuttur. Ethernet, yapılandırılmış bir ağ ile sabit kurulumlara uygundur; 4G, kablolama olmadan bodrum katlarını ve uzak alanları kapsar; WiFi, yenileme işlemlerini ucuz hale getirir; RS485 harici ölçüm cihazlarına veya saha kontrolörüne bağlanır. Dördü de aynı OCPP yığınını paylaşıyor, dolayısıyla kontrol paneli bağlantı ne olursa olsun aynı görünüyor.

Ağ oluşturmanın dürüst kısmı: bağlantılar başarısız oluyor. Böylece istasyon yerel bir yetkilendirme listesi tutar, bilinen kartları çevrimdışı olarak kabul eder, işlemleri yerel olarak saklar ve bağlantı geri döndüğünde bunları arka uca iletir. Ölü bir yönlendirici asla şarjın bittiği anlamına gelmez; bu, evrak işlerinin geciktiği anlamına gelir.

UL 2202 ve UL 2231-2: Sertifikaların Kapsamı

UL 2202, şarj sisteminin kendisini kapsar: tüm EV tedarik ekipmanının yapısı, elektrik güvenliği ve yangın riski.

UL 2231-2, kullanıcıyı fişe takma ve şarj etme sırasında elektrik çarpmasına karşı koruyan devre olan personel koruma sistemini kapsar.

Her iki sertifika da ünitede listelenir ve ABD proje mühendislerinin talepleri nasıl kontrol ettiği UL çevrimiçi dizininde doğrulanabilir.

OCPP 1.6j uyumluluğu, her ürün yazılımı sürümü gönderilmeden önce fabrikamızda bir test arka ucuyla doğrulanır.

Üretim numunelerinde IP54 ve 40dB gürültü limiti ölçülmekte ve sonuçlar ünitenin test kaydı ile birlikte saklanmaktadır.

Her istasyon ayrıca seri numaralı kayıtlarla hat üzerinde hipot ve izolasyon direnci testlerinden geçmektedir.

AMPPAL Fabrikasının İçinde: Sekiz Üretim Adımı

Bu istasyonlar, NEOM yeşil hidrojen sahası gibi projeleri besleyen AC ve DC hatlarının yanı sıra 2024 yılında bir milyondan fazla şarj ünitesi teslim eden Zhejiang kampüsünde inşa edildi.

1. Çelik saclar TRUMPF lazer ekipmanında kesilir ve CNC abkant preslerde şekillendirilir.

2. Muhafazalar toz boyayla kaplanmıştır ve IP54 contalar takılmıştır.

3. Ana ve iletişim kartları SMT ile birleştirilmiştir ve yeniden lehimlenmiştir.

4. LCD, LED şerit ve RFID okuyucu monte edilir ve kalibre edilir.

5. Ürün yazılımı devam eder, ardından ünite, testi geçebilmeden önce test arka ucumuzla kontrole gelir.

6. Ethernet, 4G, WiFi ve RS485 portları birer birer çalıştırılır.

7. Hipotlar, izolasyon kontrolleri ve birkaç saat süren güç yanma takibi.

8. Son görsel inceleme ve karton ambalajlama hattı kapatır.

Doğru İstasyonu Sitenizle Eşleştirme

Güç numarasıyla değil, park düzeniyle başlayın. Araçlar altı saat veya daha uzun süre park ederse (gece sakinleri, tüm gün çalışanlar, otel misafirleri) 3,5kW yeterlidir ve tesisin toplam yükünü düşük tutar. 40 kWh'lik bir araba dört saatte yaklaşık 14 kWh kazanır; çoğu işe gidip gelme için bu, tüm gün boyunca araba kullanmak anlamına gelir.

Bu istasyon üç durum için yanlış araçtır. Otoyol tarzı ciro şarjı AC'ye değil DC'ye ihtiyaç duyar. Her tezgahın 7kW veya 11kW sağlaması gereken sahalar, bu OCPP ailesindeki daha büyük ünitelere geçiş yapmalıdır. Ve asla kimseye fatura kesmeyecek bir site, aptal bir duvar kutusu tarafından daha iyi hizmet verir; neden açmayacağınız bir kontrol paneli için para ödeyesiniz ki?

Bağlantı seçimi insanların beklediğinden daha önemlidir. Park alanında ağ kesintisi yoksa ve bodrum sinyali zayıfsa, Ethernet veya 4G anten konumunu siparişten sonra değil, siparişten önce planlayın. Mühendislerimize site düzeninizi söyleyin, biz de bağlantıyı önerelim.

Şarj Ağınız için Neden AMPPAL

Siparişler 15-20 iş günü içinde kargoya verilir. Her üç ayda bir ünite ekleyen operatörler, yinelenen üretim yuvalarını rezerve edebilir.

Muhafazada, LCD önyükleme ekranında ve hatta RFID kart resminde OEM markası.

OCPP 1.6j açıktır ve belgelenmiştir; Seçtiğiniz yönetim platformu için entegrasyon kontrol listesini sağlıyoruz.

UL 2202 ve UL 2231-2 sertifikaları dosyada mevcut olup proje danışmanlarınızla paylaşılmaktadır.

200'den fazla şarj istasyonunu kendimiz işletiyoruz, dolayısıyla destek bildirimlerinizi yanıtlayan kişiler aynı zamanda şarj cihazlarını da çalıştırıyor.

Nakliye, Paketleme ve İthalat Belgeleri

Her istasyon, duvar desteği, RFID başlangıç ​​kartları ve kılavuz dahil olmak üzere yaklaşık 58 × 42 × 30 cm boyutlarında ve brüt ağırlığı yaklaşık 12 kg olan köpüklü karton kutularda gönderilir. Karton köşeden düşme derecesine sahiptir ve UL listesindeki model numarasına göre etiketlenmiştir.

Deniz taşımacılığı palet başına 24-30 istasyonu paletler; 40HQ'luk bir konteyner yaklaşık 300 ünite taşır. 7kW ve 11kW değişkenleriyle karışık yükler, ürün yelpazesi oluşturan distribütörler için rutin bir uygulamadır.

EXW, FOB Ningbo veya CIF'den alıntı yapıyoruz ve gümrük komisyoncunuzun veya alıcınızın talep edeceği ticari fatura, paketleme listesi, menşe belgesi ve UL sertifikası kopyalarını sağlıyoruz.

Destek, Firmware Güncellemeleri ve Yedek Parçalar

İstasyon ve dahili modülleri üretim hatalarına karşı iki yıl garantilidir.

Ürün yazılımı güncellemeleri arka uç aracılığıyla uzaktan iletilir; çoğu değişiklik için site ziyaretine gerek yoktur.

Yedek parçalar (RFID okuyucular, LCD paneller, güç kartları) garanti durumlarında 3-5 iş günü içinde gönderilir.

Uzaktan tanılama, istasyonun OCPP durumunu okur ve bir çağrı sırasında sizinle birlikte oturum açar; bu da çoğu sorunu kamyonun yuvarlanmasına gerek kalmadan çözer.

Bu ailenin yedek parçaları, model üretimden çıktıktan sonra beş yıl boyunca mevcut kalır; uzun vadede bir binada kablolama yapıyorsanız uygundur.

Yanlış ve Doğru: Paylaşılan Bir İstasyonu Çalıştırmak

Yanlış: istasyonu tüm öğleden sonra doğrudan güneşin LCD'ye çarptığı yere monte etmek. Sağ: gölgeli veya kuzeye bakan konum, ekranın okunabilir olmasını ve kutunun daha serin olmasını sağlar.

Yanlış: Ay ortasında 4G SIM'deki verilerin tükenmesine izin vermek. Sağda: Ethernet'in geri dönüş bağlantısı olduğu arka uçta bir az veri uyarısı.

Yanlış: Ortak bir kartı tüm kata dağıtmak ve faturayı elle bölmek. Doğru: Kullanıcı başına bir kart, dolayısıyla işlem kaydı faturadır.

Yanlış: Bir ağ kesintisinin şarjı durdurduğunu varsaymak. Sağda: Bilinen kartlar hâlâ yerel listeden çalışıyor; bağlantı geri döndüğünde işlemler yüklenir.

Yanlış: Bağlantı kablosunun bölme zemini boyunca sürüklenmesine izin vermek. Sağ: bir kablo kancası veya tutucusu ve sürücülerin kabloyu asla uzatmaması için yeterince gevşeklik.

Mülk Yöneticisi Deneyimleri

Kuala Lumpur'daki 240 üniteli bir dairenin yönetim komitesi, sakinlerin geçici şarjla ilgili iki yıl süren şikayetlerinin ardından 2025'te altı istasyon kurdu. Sayman artık her ay kişi başına bir kWh raporu gönderiyor; Onun tek sıkıntısı bodrumdaki Wi-Fi sinyalinin ilk başta zayıf olması ve komitenin altı ünitenin tamamı yerleşmeden önce bir Ethernet bağlantısı çalıştırmak zorunda kalmasıydı.

Dubai'deki bir ofis sahibi, 120 çalışan için istasyonlar kurdu ve personel ve ziyaretçiler için farklı tarifeler belirledi. Tesis personeli, kayıp bir kartın kontrol panelinden saniyeler içinde silinmesini ister; LCD arayüzünün yalnızca İngilizce olduğunu ve bunu kabul ettiklerini ancak yerelleştirilmesini istediklerini belirtiyorlar.

Varşova'daki bir otel sahibi, misafirler ve faturalar için oda folyosu aracılığıyla tahsil edilen iki ünite işletiyor. Binanın internet sağlayıcısının iki günlük kesintisi sırasındaki çevrimdışı davranışı takdir etti; konuklardan hâlâ ücret alınıyordu ve işlemler daha sonra arka planda görünüyordu. Sadece RFID başlangıç ​​setinin daha fazla kart içermesini diliyor.

Site Operatörlerinden Sorular

S: İnternet kesilirse istasyon çalışmayı durdurur mu?

C: Hayır. Bilinen kartlar yerel listeden ücret alır ve bağlantı geri geldiğinde işlemler saklanır ve yüklenir.

S: Hangi şarj yönetimi platformları onunla çalışıyor?

C: OCPP 1.6j konuşan herhangi bir platform; size entegrasyon kontrol listesini veriyoruz ve ilk bağlantıda yardımcı oluyoruz.

Soru: Konut sakinleri nasıl faturalandırılıyor?

C: Her kart, oturumları faturalara veya tahsis raporlarına dönüştüren arka uçtaki bir hesapla eşleşir.

S: Farklı kullanıcılar farklı fiyatlar ödeyebilir mi?

C: Evet. Tarifeler istasyon başına değil, arka uçtaki kart grubu başına yapılandırılır.

Soru: Kayıp veya çalıntı kart durumunda ne olur?

C: Arka uçta engelleyin; blok bir sonraki bağlantıda istasyonun yerel listesiyle senkronize edilir.

S: Çevrimdışı listede kaç kart bulunabilir?

C: Yerel yetkilendirme listesi, her türlü gerçekçi binayı kapsayan yüzlerce kart kimliğini saklar.

S: Bir apartman için 3,5kW yeterli midir?

C: Gecelik ikamet ücreti için evet; gündüz vakti gelen ziyaretçilerin beklemesi gerekebilir, pek çok site bir veya iki yüksek güç ünitesini bir araya getiriyor.

S: Basit bir RFID duvar kutusundan farkı nedir?

C: OCPP 1.6j entegrasyonu, işlem kayıtları, uzaktan yapılandırma ve çoklu platform özgürlüğü; basit bir kutuda bunların hiçbiri yoktur.
