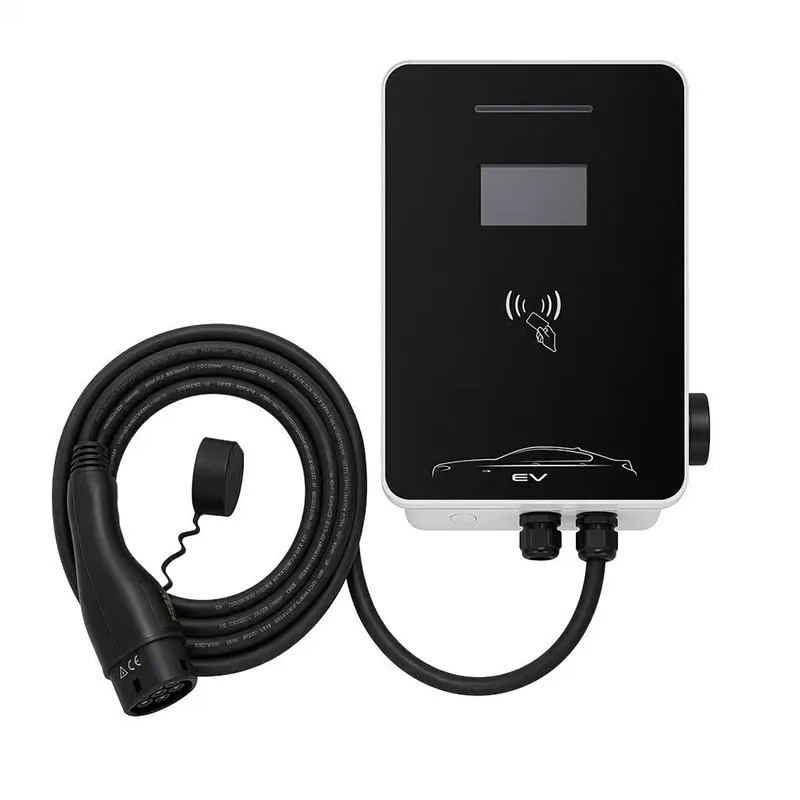

Evler ve Ofisler için 7kW Duvara Monte AC Elektrikli Araç Şarj Cihazı

Bir Şarj Aleti Yan İş Olabilir

Önünde iki elektrikli araç şarj cihazı bulunan bir restoran elektrik satmıyor; bir saatlik akşam yemeği satıyor. Evler ve Ofisler için AMPPAL 7kW Duvara Monte AC EV Şarj Cihazı (RZ serisi) bu öncül etrafında inşa edilmiştir; bunu, 200 sahalı şebeke ölçekli operatörler için değil, kendi masraflarını kendileri ödemek isteyen, bir ila dört istasyon işleten sahipler için tasarladık.

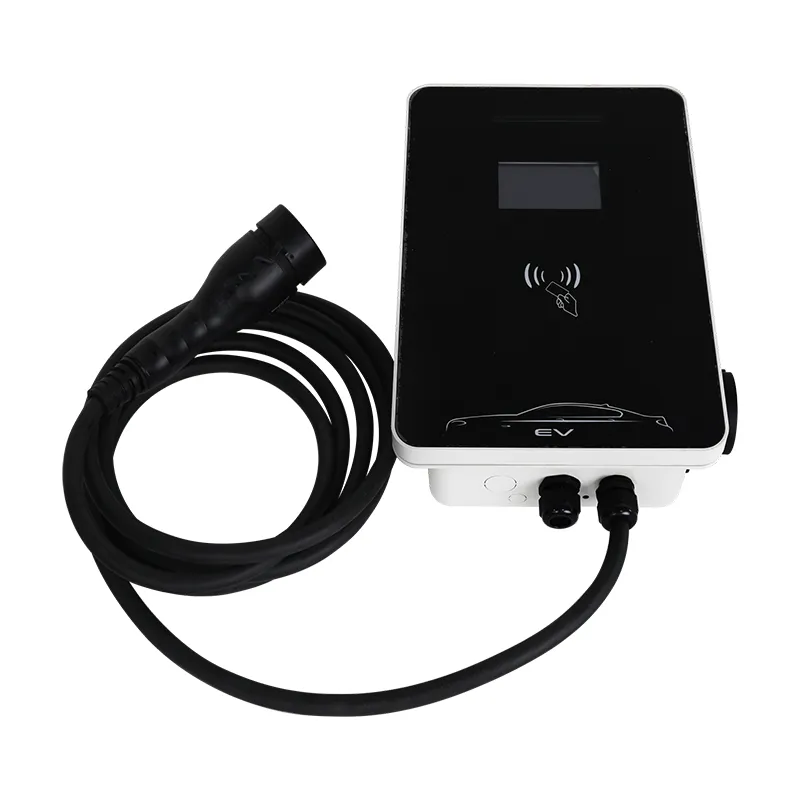

Ünite, 400 x 280 x 120 mm boyutlarında, tek fazlı 7kW, yerleşik OCPP 1.6J'ye sahip bir duvar istasyonudur. Onu bir bulut arka ucuna bağlayın, kWh başına bir fiyat belirleyin; siz yemek pişirirken, arabaları tamir ederken veya odaları temizlerken kutu kendi kendine çalışır.

Rakamları okumak için elektrikçi eğitimine ihtiyacınız yok: arka uç oturum başına satılan kWh'yi gösterir ve banka hesabınız aradaki farkı gösterir.

RZ Serisi Nedir: Basitleştirilmiş Ticari Bir AC İstasyonu

Fiziksel olarak kompakt, tam boyutlu bir ticari istasyondur - metal takviyeli termoplastik muhafaza, IP54, -20C ila +50C çalışma aralığı ve sabit 5 m Tip 2 kablo (talep üzerine Tip 1 veya GB/T).

Ticari olarak ağa bağlı bir cihazdır. Her RZ ünitesi Ethernet, Wi-Fi veya 4G (donanım kilidi) üzerinden bir arka uca OCPP 1.6J ile konuşur, böylece oturumları başlatabilir ve durdurabilir, tarifeleri ayarlayabilir ve telefondan rapor alabilirsiniz.

7 kW'lık tek fazlı güç bilinçli olarak tasarlanmıştır: standart küçük ticari malzemelere uygundur, bu da bir kafe veya atölye için kurulum maliyetlerini düşük tutar.

Bu bir DC hızlı şarj cihazı değil; burada hiç kimse 20 dakikalık bir yükleme beklememelidir. Model, iki ila dört saatlik 'tak, ye, uyu, alışveriş' oturumlarından oluşuyor.

İsteğe Bağlı 5 İnç Ekran: Harcamak mı, Atlamak mı?

RZ varsayılan olarak ekran olmadan gönderilir; 5 inçlik ekran ücretli bir seçenektir. İşte net bir şekilde karar.

Müşterileriniz bir uygulamaya dokunmayan, dağdaki bir pansiyon, kırsal bir garaj, yaşlı bir kalabalık gibi sıradan kişilerse ekranı satın alın. Camda 'şarj başladı, 4,2 kW, 0,35 Euro/kWh' ifadesini görmek güven sorusunu anında ortadan kaldırıyor.

Müşterileriniz düzenli veya uygulama konusunda bilgiliyse ya da istasyon zaten kimsenin okuyamayacağı bir çitin arkasına monte edilmişse bunu atlayın. Ekran maliyeti artırır ve arızalanabilecek bir parça daha ekler; arka uç her iki şekilde de her şeyi kaydeder.

Dürüst kuralımız: ilk ünitedeki ekranı satın alın ve müşterilerin ne sorduğunu öğrenin; saniye sonra tekrar ihtiyacınız olup olmadığını anlayacaksınız.

Teknik Özellikler

İki Şarj Cihazından Kazanç Sağlayan Beş İşletme

1) Ana yollardaki restoranlar ve kafeler - şarj cihazı, araba dolarken yemek yemek için durmak için somut bir nedendir. 2) Pansiyonlar ve misafirhaneler - EV sahipleri, gece boyunca şarj edilebilecek yerleri aktif olarak filtreliyor. 3) Oto tamir atölyeleri ve lastik merkezleri - müşteriler arabayı bırakır, şarj eder ve almak için geri döner. 4) Küçük marketler - 30 dakikalık bir alışveriş gezisi yavaş bir yüklemeye dönüşür. 5) Ortak çalışma alanları ve küçük ofisler - Elektrikli araç kullanan çalışanlar garantili bir şarj noktasına değer verir.

Beşinin de ortak bir özelliği var: Müşteri zaten bir ila dört saat arasında orada bulunuyor. AC 7kW bu pencereye tam olarak uyuyor; operatörün tek işi fiyat belirlemektir.

Yaya trafiğinin sabit olduğu bir birim yerine iki birim öneriyoruz; bölümün dolu olduğunu gören bir sürücü genellikle ayrılırken, boş bir ikinci bölüm neredeyse herkesi dönüştürür.

OCPP Duvar Kutusunu Yazar Kasaya Nasıl Dönüştürüyor?

OCPP 1.6J, şarj cihazı ile arka uç arasındaki dildir ve sektörde en yaygın olarak desteklenen sürümdür. Bu, bulutumuza bağlı kalmadığınız anlamına gelir; OCPP uyumlu herhangi bir platform istasyonla çalışır.

Günden güne: uzaktan başlatma ve durdurma, kWh başına veya oturum başına fiyatlandırma, kullanıcı grupları (personel için ücretsiz, kamu için ücretli), oturum raporları ve telefonunuzdaki arıza uyarıları.

Faturalandırma tasarımı gereği basittir: Arka uç her oturumun kWh'sini ve fiyatını saklar ve ay sonunda muhasebe için bir rapor dışarı aktarırsınız. AC ünitesinde kart okuyuculara veya QR ağ geçitlerine gerek yoktur; bu, istemediğiniz DC düzeyinde karmaşıklıktır.

İstasyon aynı zamanda çevrimdışı da çalışır: Ağ oturumun ortasında kesilirse şarj işlemi biter, verileri yerel olarak kaydeder ve bağlantı yeniden kurulduğunda yükler.

Sertifikalar ve Fabrika Testleri

Mod 3 AC şarjı IEC 61851-1:2017'ye göre doğrulanmıştır ve ünite bu temelde CE işaretini taşır.

Bağımsız testlerle doğrulanan IP54 giriş koruması; -20C'den +50C'ye kadar çalışma.

%100 üretim testi: toprak sürekliliği, 500V DC yalıtım, 1,5kV dielektrik dayanım.

Tip numuneleri üzerinde 96 saatlik tuz püskürtme ve 500.000 döngülük röle dayanıklılığı çalışmaları.

OCPP 1.6J uyumluluğu, sevkıyattan önce birçok önemli arka uçta test edilmiştir.

Yueqing tesisimiz harici onaylanmış kuruluşlar tarafından denetlenmektedir ve CE, TUV, CB ve UL kapsamını taşımaktadır.

Bir RZ İstasyonu Nasıl İnşa Edilir?

RZ hattı tesisin ticari montaj alanında çalışır: 1) Otomatik denetimli ve uyumlu kaplamalı SMT panoları. 2) Güç bölümü - kontaktör, ölçüm arayüzü ve OCPP kontrolörü - yığılmış ve kablolu. 3) Ekran cepli muhafaza tertibatı (sipariş edilmişse). 4) Tork kontrollü rakorlara takılan 5m kablo. 5) Test arka ucumuzla canlı OCPP anlaşması dahil olmak üzere tam işlevsel test. 6) Yüksek pota güvenlik testi. 7) Seri işaretleme ve konfigürasyon yükleme.

Tesis, FANUC (Şanghay) ve TRUMPF (Almanya) ortaklarıyla sağlanan robot destekli sac hücrelerle AC ve DC hatlarını ayrı ayrı çalıştırıyor; Yıllık kapasite bir milyon adedi aşıyor.

Her seri numarası, kayıtlarımızda donanım yazılımı sürümüne bağlıdır, bu nedenle uzaktan güncelleme veya geri çağırma (nadir ama mümkün) birim birim izlenebilir.

Yatırım Matematiği: İkinci Şarj Cihazı Ne Zaman Fayda Sağlar?

Numaraları önce yerel tarifenizle çalıştırın. Tipik Avrupa rakamları: elektrik 0,25 Euro/kWh, ücretlendirmeniz 0,45 Euro/kWh, ortalama oturum 15 kWh. Seans başına brüt kar marjı: 3,00 Euro.

Günde 9 avro, yani ayda yaklaşık 270 avro olan, günde üç ücretli seans. Birkaç yüz avroluk istasyon fiyatı artı basit bir kurulum karşılığında, ilk ünite 3-5 ayda kendini amorti ediyor.

İkinci ünitenin matematiği daha iyi: elektrikçi ziyaretinin maliyeti aynı ve iki bölme daha fazla ziyaretçiyi dönüştürüyor. Operatörlerimiz, bekleyen bir sürücünün ayrıldığını ve boş bir ikinci bölmenin neredeyse herkesi dönüştürdüğünü bildiriyor.

Dürüst uyarı: Eğer konum ortalama olarak günde bir seanstan azsa bu bir iş değil, bir konfordur. Kâr yerine iyi niyet ve müşteri sadakati için çalıştırın.

Alıcılar Neden AMPPAL'e Geri Dönüyor?

Bir ticaret masasından değil fabrikadan satın alırsınız: Zhejiang Anfu Yeni Enerji Teknolojisi bu ekipmanı 2014'ten beri Yueqing'de üretmektedir.

Standart teslim süresi 15-20 iş günü; Numuneler 3-5 iş günü içinde hava yoluyla gönderilir.

100 üniteden OEM/ODM: logo, kablo tipi ve uzunluğu, ekran seçeneği, renk.

İhracat paketi: CE beyanı, IEC test raporu, kılavuz, fabrika denetim sertifikası.

40'tan fazla ülkeye hizmet verildi; referanslar NEOM ve Sime Darby'yi içerir; Grup tarafından işletilen 200'den fazla istasyon.

Denemek için 1 ünitenin MOQ'u; 20 ve 100 birimden oluşan hacim katmanları.

Ticari Bir İstasyonun Nakliyesi: Paletler ve Evrak İşleri

Her RZ istasyonu, montaj kiti dahil brüt ağırlığı yaklaşık 8 kg olan 460 x 340 x 200 mm'lik bir kartonda gönderilir. Küçük siparişler hava yoluyla gönderilir; 24 adetlik bir palet, Avrupa'ya 5-7 gün süren standart bir kurye palet hizmetidir.

20 metrelik bir konteyner yaklaşık 500 birim alır. Kartonlar bir palete 24 adet istiflenir, streç filmle sarılır ve kırılganlık ve yönlendirme işaretleriyle basılır.

Yükü kontrol etmeyi tercih ettiğiniz FOB Ningbo veya Şanghay ve EXW veya CIF'den alıntı yapıyoruz. Her gönderide fatura, paketleme listesi, CE beyanı ve menşe sertifikası bulunur; L/C ve D/P'nin her ikisi de kabul edildi.

Servis, Yedek Parçalar ve 2 Yıllık Kapsam

Üretim hatalarına karşı 2 yıl garanti; ticari müşteriler öncelikli işleme tabi tutulur.

Yedek parçalar - OCPP kontrol cihazı, ekran modülü, kontaktör, kablo - 7 iş günü içinde gönderilir.

Uzaktan ürün yazılımı güncellemeleri ve yapılandırma desteği garanti kapsamına dahildir.

Önleyici kontroller: Salmastraları inceleyin, havalandırma deliklerini temizleyin, ağ bağlantısını aylık olarak doğrulayın.

Bir kafenin veya atölyenin personele zaman ayıramadığı durumlarda Almanya, Fransa ve BAE'deki ortaklarımız doğrudan tesise katılmaktadır.

Sitede Yanlış Hamleler ve Doğru Hamleler

Yanlış: İstasyonun ekranı batıya bakacak şekilde tam güneş altında monte edilmesi. Sağ: 1,5 m yüksekliğinde bir saçağın altına monte edin - ekran okunabilir ancak gölgeli, kablo yerden yüksekte.

Yanlış: İstasyonu mutfak buzdolabı ünitesiyle aynı devreden beslemek. Doğru: RCD'li özel bir 32A kesici verin; istikrarlı bir besleme OCPP bağlantısını canlı tutar.

Yanlış: Kurulumdan sonra arka uca asla dokunmayın. Sağda: aylık raporu kontrol edin; Oturumlar düşerse şarj cihazını suçlamadan önce ağı kontrol edin.

Yanlış: yakındaki DC hızlı şarj cihazının üzerinde fiyatlandırma. Doğru: altındaki fiyat - yavaş AC oturumunuz hız değil zaman satar.

Yanlış: Kabloyu garaj yolundan geçirmek. Doğru: Araçların üzerinden geçmemesi için onu yukarıdan veya duvar boyunca çalıştırın.

Üç Operatör Gerçek Sayılarını Anlatıyor

İzmir'de bir kebap restoranı sahibi, Mayıs ayında iki RZ ünitesi kurdu. Dört aylık veri: 341 ücretli seans, günde ortalama 2,8 seans, elektrik sonrası gelir yaklaşık 31.000 TL, yani aylık kirasının yaklaşık yarısı.

Hırvatistan'ın Split kentindeki bir B&B ev sahibi, ekranlı bir istasyonu işletiyor. 'Konuklar ekrana benim sözümden daha çok güveniyorlar' diyor ve EV misafirleri artık özellikle şarj cihazı için rezervasyon yapıyor. Şikayet: 4G dongle'ının taş evinde iyi bir sinyale ihtiyacı var - ilk hafta sonu sinyal düştü, oturumların çevrimiçi gösterimi durduruldu ve rapor yalnızca Pazartesi günü geldi. Şarj cihazının kendisi asla arızalanmadı.

Malezya'nın Johor Bahru kentindeki bir lastik mağazası sahibi, arka uç aracılığıyla oturum başına sabit bir 10 MYR ücret alıyor. İstasyon kendini yaklaşık dört ayda amorti etti ve asıl kazanç, lastik bekleyen müşteriler oldu: 'şarj ediyorlar, sonra bir kahve eşliğinde bekliyorlar.' Notu: Müşteriler bunu sorduğu için ekranın standart olmasını diliyor.

Küçük İşletme SSS

S: Bunun için özel bir elektrik sözleşmesine ihtiyacım var mı?

C: Standart bir ticari 32A tek fazlı besleme çalışır; Marjınızı artırmak için daha ucuz gece tarifelerini kontrol edin.

S: Müşteriler uygulama olmadan ödeme yapabilir mi?

C: Evet - isteğe bağlı ekran oturumu canlı olarak gösterir ve platformunuz destekliyorsa arka uç QR ödeme kodları verebilir.

S: Bu istasyonla hangi OCPP arka uçları çalışıyor?

C: OCPP 1.6J uyumlu herhangi bir platform; Sevkiyattan önce büyük olanlara karşı test yapıyoruz.

S: Oturumun ortasında elektrik kesintisi olursa ne olur?

C: Oturum güvenli bir şekilde sona eriyor; yeniden başlatıldığında istasyon arka uca yeniden bağlanır ve kesintiye uğrayan oturumu bildirir.

S: Şarj hızını sınırlayabilir miyim?

C: Evet - akım yerel olarak veya arka uçtan kapatılabilir; istasyon bir devreyi paylaştığında faydalıdır.

Soru: Bir istasyon kaç araca hizmet verebilir?

A: Ünite başına bir konnektör; iki ünite yan yana çoğu küçük işletmeyi kapsar.

S: Modern EV'ler için 7 kW yeterli mi?

C: 2-4 saatlik bir konaklama için kabaca 60-120 km eklenir; yemek, konaklama ve alışveriş durakları için ideal bir seçimdir.

S: Daha sonra daha hızlı şarj istersem ne olur?

C: İkinci bir ünite ekleyin veya DC'ye geçin; RZ basit bir arka plakaya monte edildiğinden yerini değiştirmek kolaydır.
