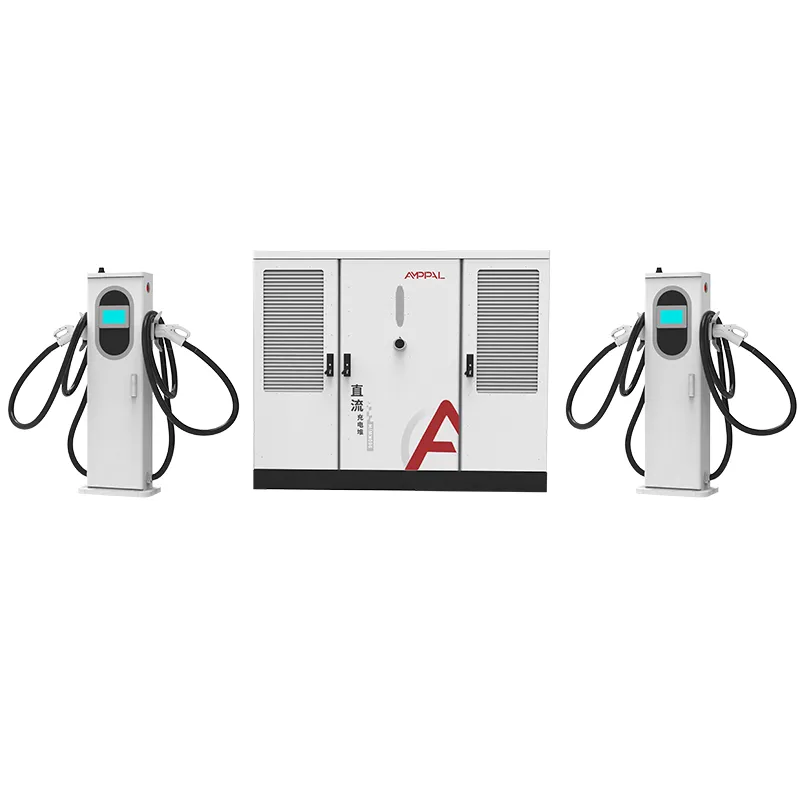

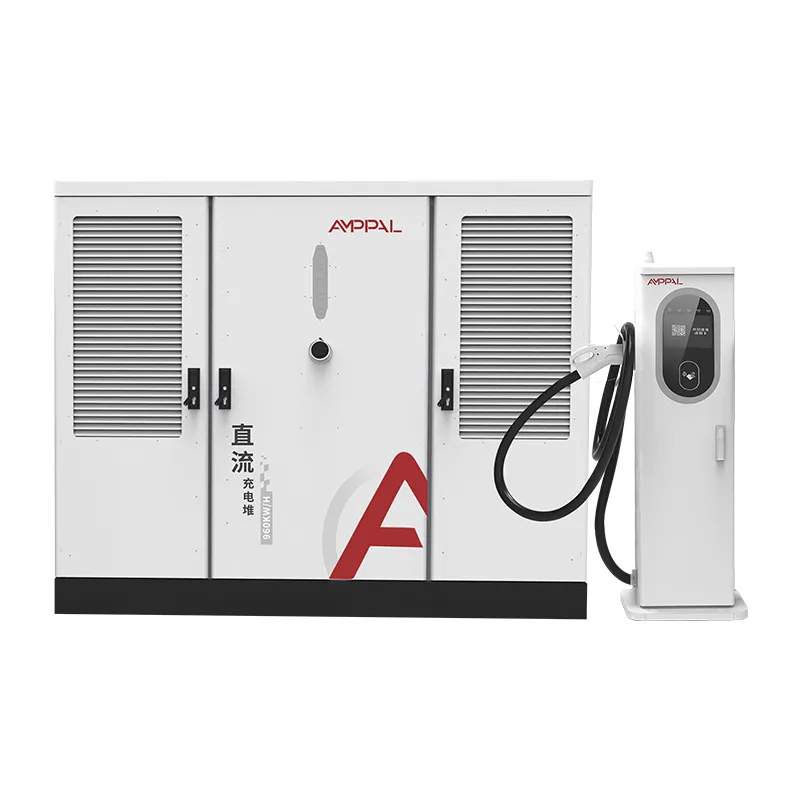

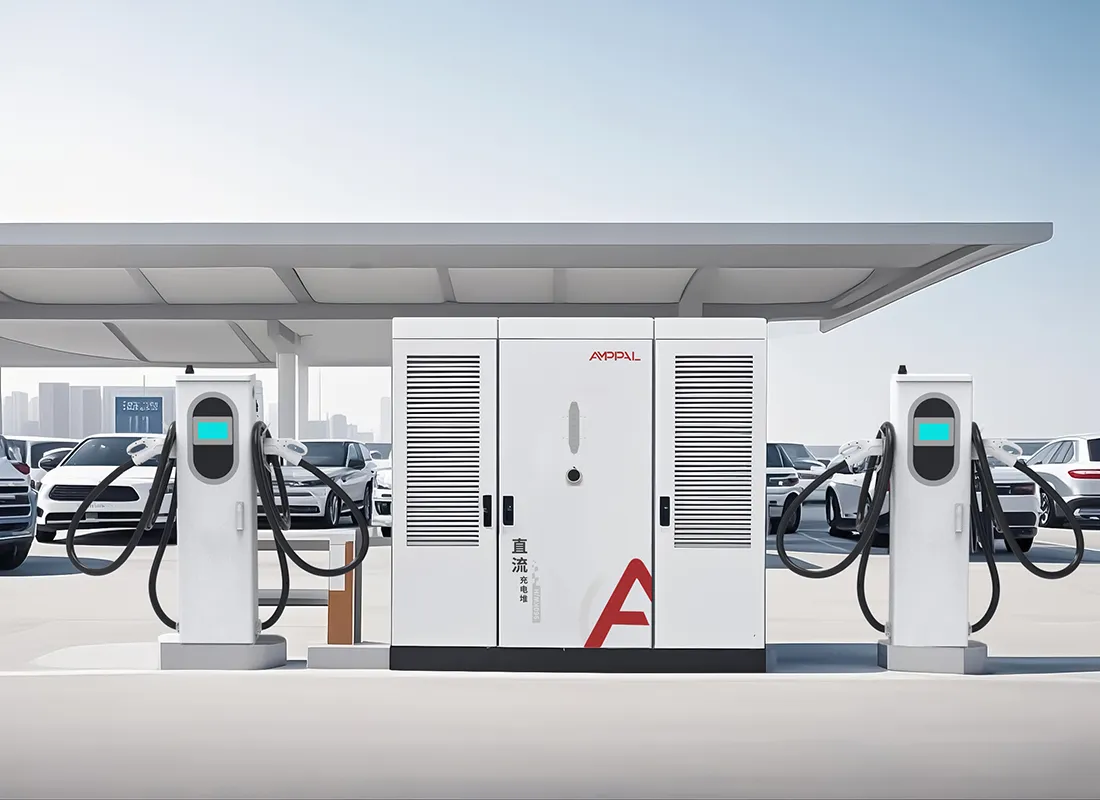

Ticari Şarj Merkezleri için 800kW Yüksek Güçlü Bölünmüş DC EV Şarj Sistemi

UL Sertifikaları Aslında Neleri Kapsar?

Kuzey Amerika, şarj cihazının kurulumunun güvenli olduğunun kanıtı olarak CE işaretini kabul etmemektedir. Bir listeyi kabul eder ve DC hızlı şarj ekipmanı için bu liste UL'dir.

Bu 800 kW'lık bölünmüş tip sistem, EV şarj sistemi ekipmanı standardı olan UL 2202-2022'yi ve operatörü elektrik çarpmasına karşı koruyan personel koruma sistemi standardı olan UL 2231-2'yi taşır. Her ikisi de isim plakasının üzerine basılmıştır ve her ikisi de yargı yetkisinin denetimine sahip olan makamın varlığını sürdürür.

Bu sayfada iki standart, 480V Kuzey Amerika giriş tasarımı ve projeleri yeniden çalışmanın dışında tutan uyumluluk noktaları açıklanmaktadır.

Bu sayfanın ne olmadığı konusunda doğrudan konuşmalıyız: yasal tavsiye niteliğinde değildir ve yerel yasalar eyalete ve ilçeye göre değişir. Bu, listelenmiş 800kW'lık bir sistemin ABD ve Kanada projelerinde en sık gördüğümüz engelleri nasıl ortadan kaldırdığının pratik resmidir.

Kuzey Amerika Pazarına Erişim: UL vs CE

CE işareti ile UL listesi arasındaki fark evrak işi değildir. Ekipmanın yasal olarak kurulumu ve sigortalanmasının mümkün olup olmadığıdır.

CE, üreticinin kendi beyanıdır; UL, fabrika denetimleri ve takip denetimleriyle desteklenen bir üçüncü taraf listesidir.

ABD'deki çoğu yargı bölgesi, hizmet kuruluşu ve sigorta şirketi, ulusal olarak tanınan bir test laboratuvarı listesine ihtiyaç duyar ve CE tek başına bunu sağlamaz.

UL 2202-2022, şarj sistemi ekipmanını bir bütün olarak kapsar: muhafaza, kablolama, giriş devreleri ve çıkış devreleri.

UL 2231-2, personel koruma sistemini, konnektör ile DC çıkışı arasındaki güvenlik kilitleme zincirini kapsar.

Her iki listede de 800kW'lık sistem çoğu eyalette özel bir mühendislik değerlendirmesi olmadan izin verilmeye hazırdır.

Kanada için aynı ekipman CSA muadillerine göre değerlendirilebilir; UL dosyalarımız bu yolu desteklemektedir.

Teknik Özellikler

800 kW için Kurulan ABD ve Kanada Tesisleri

480V üç fazlı hizmetin halihazırda mevcut olduğu ve 800kW'ın sözleşmeli kapasite olduğu eyaletler arası koridor istasyonları.

NEVI veya listelenen ekipman gerektiren devlet destekli programlara teklif veren kamyon durakları ve dinlenme alanları.

Kurumsal ve filo tersaneleri dizel altyapısını yüksek güçlü DC şarjla değiştiriyor.

Büyük otoparklara ve tek özel trafoya sahip alışveriş ve eğlence mekanları.

Dağıtım ağında yüksek güçlü şarjı gösteren yardımcı pilot projeler.

Tek bir 480V hizmetin birden fazla şarj bölgesini beslediği havaalanı ve transit park yapıları.

480V Servis Girişinden CCS1 Çıkışına

Kabin, Kuzey Amerika ticari standardı çerçevesinde tasarlanmıştır: 50/60Hz üç fazlı girişte AC480V ±%10. Standart 480V servis ile kabin arasında yükseltici transformatöre gerek yoktur; doğrultucu aşaması doğrudan 300-1000VDC veri yoluna dönüşür.

Güç faktörü düzeltmesi girişi ≥0,99'da tutar, bu da talep ölçümünü temiz tutar ve reaktif gücü faturalandıran ticari tarifelerdeki ceza ücretlerini ortadan kaldırır.

800 kW'lık havuz 2 ila 16 terminali besler. Her terminal kendi akımını kontrol cihazıyla görüşür, böylece 600A sıvı soğutmalı durak ve 250A hava soğutmalı durak aynı kabinde bir arada bulunur ve çıkış konnektörleri pazarı takip eder: Kuzey Amerika için CCS1, NACS mevcuttur.

Topraklama hatası ve personel koruması, UL 2231-2'ye uygun olarak kabinin içinde gerçekleştirilir ve istasyon, yük yönetimi ve uzaktan kontrol için OCPP 1.6 veya 2.0 arka uçlarına bağlanır.

Isı, kabinin kendi soğutma sistemi tarafından yönetilir, böylece ≤65dB gürültü derecesi tam çıkışta bile korunur. Bu, komşunun mülk hattının ekipman alanına yakın olduğu ticari arsalarda önemlidir.

UL İşareti, NEC 625 ve AHJ Kabulü

İzin, listelenen ekipmanın kendisini amorti ettiği yerdir. Denetim sırasında üç belge önemlidir ve hepsini biz sağlıyoruz.

Listeleme dosyamızdaki model numarasıyla eşleşen isim plakasındaki UL işareti, denetçinin fotoğrafını çektiği şeydir.

NEC Madde 625, EV şarj ekipmanı kurulumunu kapsar; kurulum kılavuzumuz kabini besleyici, aşırı akım ve bağlantı kesme aracı gereksinimlerine göre eşleştirir.

NFPA 70, kodun kendisidir ve 625. Madde onun içinde yer alır; AHJ incelemesi topraklamaya, bağlamaya ve görüş alanı içindeki bağlantının kesilmesine odaklanır.

Sevk edilen belirli seri aralıkları için UL test raporlarını ve uygunluk sertifikasını sağlıyoruz.

Giriş tarafındaki belgeler, servis bağlantısı için 480V kablo bağlantı şemasını ve tork programlarını içerir.

Finanse edilen projeler için UL belgelerimiz, NEVI ve eyalet programlarının teklif verenlerden talep ettiği ekipman listeleriyle eşleşir.

UL Listesindeki Birimler için Üretim Süreci

Adım 1. Muhafazalar çelik bobinlerden delinir ve lazerle kesilir, ardından FANUC hatlarında robotla kaynak yapılır.

Adım 2. TRUMPF abkant presleri panelleri oluşturur; Bunu toz kaplama ve kürleme takip eder.

Adım 3. AC dağıtımı, UL tarafından tanınan bileşenler ve tork kontrollü sonlandırmalarla AC hattına bağlanır.

Adım 4. Doğrultucu modülleri ve personel koruma panosu DC hattına takılır.

Adım 5. Her kabin, güç faktörü, dalgalanma ve koruma kontrolleri kaydedilerek 800kW'a kadar yük testine tabi tutulur.

Adım 6. Ünite 48 saatlik bir yanma döngüsüyle çalıştırılır; günlükler seri numarasına bağlıdır.

Adım 7. UL takip muayene örnekleri, listeleme programına göre üretimden alınır.

Adım 8. Son inceleme ve kutulama; tesis 2024 yılına kadar kümülatif olarak bir milyonun üzerinde ünite sevk etti.

Bu Şarj Cihazı Proje Zaman Çizelgenize Uygun mu?

Projeniz Amerika Birleşik Devletleri veya Kanada'da olduğunda, bir fon sağlayıcı veya hizmet kuruluşu listede yer alan ekipmanı gerektirdiğinde veya AHJ'niz yalnızca CE donanımını kabul etmediğinde 800kW UL listesindeki sistemi seçin. Ayrıca 2 tondan 16 tona kadar büyümeyi kapsayan bir model istediğinizde de doğru karardır.

UL yaptırımı olmayan bir pazarda tek bir 2 tabancalı perakende köşesi için bunu seçmeyin; listelemenin bir maliyeti vardır ve yalnızca CE'ye yönelik bir ünite buradaki işi yapacaktır.

Sipariş vermeden önce servis kapasitenizi kontrol edin: kabinin 480V serviste gerçek 800kW'a ve ayrıca ani akım ve ölçüm için alana ihtiyacı vardır. Teklifle birlikte bir site verileri kontrol listesi göndeririz ve mühendislerimiz siz taahhütte bulunmadan önce bunu inceler.

Teslim süreleri de yalnızca CE pazarlarından farklıdır: UL listesindeki üretim çalışmaları aynı 15-20 iş günü programını takip eder, ancak bazı ABD projeleri finansman başvuruları için listeleme belgelerine erken ihtiyaç duyar. İhaleyi kazandıktan sonra değil, fiyatlandırma talep ettiğinizde dokümantasyon paketini isteyin.

Projeniz tamamen spekülatifse, herhangi bir saha, hizmet sözleşmesi ve henüz izin yolu yoksa, sipariş vermeden önce bekleyin. Ekipman; otopark olmayabilir.

Neden UL Listeli Şarj Ekipmanı için AMPPAL

UL 2202-2022 ve UL 2231-2 listelenmiştir ve fabrika takip denetimleri halihazırda mevcuttur.

Çizim onayından sonra teslimat 15-20 iş günü; Bir konteynerden MOQ.

OEM/ODM: Kuzey Amerika markası, NACS veya CCS1 konnektör setleri ve özel kablo uzunlukları.

Komisyoncular ve AHJ'ler için belge paketi: UL raporları, menşe sertifikaları ve bağlantı şemaları.

2014 yılında kurulan, ABD ve Kanada dahil 40'tan fazla ülkeye ihracat yapan Yueqing merkezli bir üretici.

Paletleme, Kaldırma ve Teslimat

Kabin, dört kaldırma noktasıyla yaklaşık 2300 x 1900 x 1150 mm boyutlarında çelik çerçeveli bir kasa içinde gönderilir; terminaller kablolar sarılmış ve konektörler korunmuş olarak paletlenir. 40 ft'lik yüksek küp konteyner kabine ve sekiz adede kadar terminale sığar.

Teslimat koşulları ABD veya Kanada limanına FOB Ningbo veya CIF'dir. Belgeler, fatura, çeki listesi, konşimento, UL test raporları ve menşe belgesi yüklemeden sonraki 3 iş günü içinde düzenlenir.

Sandık, 2200 mm yüksekliğindeki kabin için bir donanım şeması içerir ve devreye alma kılavuzumuz, saha için forklift ve vinç seçeneklerini kapsar.

Servis Ağı ve Garanti Koşulları

İki yıllık standart garanti kabini, terminalleri, güç modüllerini ve koruma kontrol cihazını kapsar.

Garanti arızalarında çapraz gemi değişimi; Stoklarımızdan 5 iş günü içerisinde yedek parça gönderimi.

Mühendislerimiz tarafından farklı zaman dilimlerinde gerçekleştirilen uzaktan OCPP tanılamaları ve ürün yazılımı güncellemeleri.

Kuzey Amerikalı müşteriler için yedek parça kitleri: rafta tutulan sigortalar, konektörler ve kontrol kartları.

Yıllık bakım tavsiyesi, ilk yıldan sonra torkun yeniden kontrol edilmesini ve her 6 ayda bir konnektör aşınma muayenesini içerir.

Kuzey Amerika Kurulumları için Kullanım Notları

Yanlış: Kabinin 208V servisten beslenmesi. Sağ: UL listesinde varsayıldığı gibi AC480V ±%10 üç fazlı sağlayın.

Yanlış: Bağlantıyı kesme araçlarının ekipmanın görüş alanında olmaması. Sağ: NEC 625'e ve kablo bağlantı şemamıza göre bağlantı kesme bağlantısını kurun.

Yanlış: Yalnızca kablo kanalı üzerinden topraklama. Sağ: Kurulum kılavuzuna göre özel bir ekipman topraklama iletkeni çalıştırın.

Yanlış: UL listesinin listelenmemiş bir üçüncü taraf terminalini kapsadığını varsayıyoruz. Sağ: Listelenen sistemle birlikte verilen terminalleri kullanın.

Yanlış: Enerji vermeden önce AHJ adım adım adım atlamak. Sağda: denetçiyi UL dosyası ve test raporlarıyla birlikte davet edin.

UL Listesinde Yer Alan Kurulumlarla İlgili Operatör Geri Bildirimi

Amerika Birleşik Devletleri'nin Kaliforniya kentindeki bir şarj ağı, koridor sahasında iki adet 800 kW'lık kabini devreye aldı ve ilk ziyarette incelemeyi geçti. Proje yöneticisinin tek şikayeti: kasanın kamyonla nakliye teklifinden iki gün sonra gelmesi, bu da devreye alma işleminin hafta sonuna ertelenmesine neden oldu.

Ontario, Kanada'daki bir kamu hizmeti yüklenicisi, elektrik işi için ön teklif vermek için 480V kablo şemalarını kullandı. Geri bildirimi, tork programının kendisini yeniden çalışma masrafından kurtardığı yönündeydi, ancak durak düzeni için terminal kablosunun 0,5 m daha uzun olmasını diledi.

Ohio, Amerika Birleşik Devletleri'ndeki bir filo operatörü, kamyon sahasında kabin başına 10 silah çalıştırıyor. Dokuz ay sonra bir terminalin konnektör mandalının değiştirilmesi gerekiyordu; çapraz gemi yedek parçası dört günde geldi ve istasyonun geri kalanı şarj etmeyi hiç bırakmadı.

SSS: Sertifikasyon ve Kurulum

S: 800kW'lık kabin UL'de listelenmiş mi yoksa henüz test edilmiş mi?

C: Devam eden fabrika takip denetimleriyle UL 2202-2022 ve UL 2231-2 kapsamında listelenmiştir.

S: CE neden Amerika Birleşik Devletleri'nde çalışmıyor?

C: ABD izinleri ve sigortası genellikle ulusal düzeyde tanınan bir test laboratuvarı listesini gerektirir; CE, üreticinin kendi beyanıdır.

S: Sistemin hangi giriş voltajına ihtiyacı var?

C: AC480V ±%10, 50/60Hz'de, standart Kuzey Amerika ticari servisi.

S: NEC 625 sahada özel bir şey gerektiriyor mu?

C: Uygun besleyici boyutu, aşırı akım koruması ve görüş alanı içinde bir bağlantı kesme aracı; kılavuzumuz her gereksinimin haritasını çıkarır.

S: Terminaller aynı kabinde CCS1 ve NACS olabilir mi?

C: Evet, konnektör setleri sipariş sırasında terminal başına atanır.

S: Dolaptan önce transformatöre ihtiyaç var mı?

C: Yalnızca hizmetiniz orta gerilim ise; 480V servisten kabin doğrudan bağlanır.

S: 800 kW'lık sistem kaç adet tabanca çalıştırabilir?

C: 2'den 16'ya kadar, 250A hava soğutmalı ve 600A sıvı soğutmalı terminallerin karıştırılması.

S: Brokerımın ve AHJ'nin hangi belgelere ihtiyacı olacak?

C: UL test raporları, menşe belgesi, paketleme listesi ve bağlantı şeması, tamamı sevkiyata dahildir.
