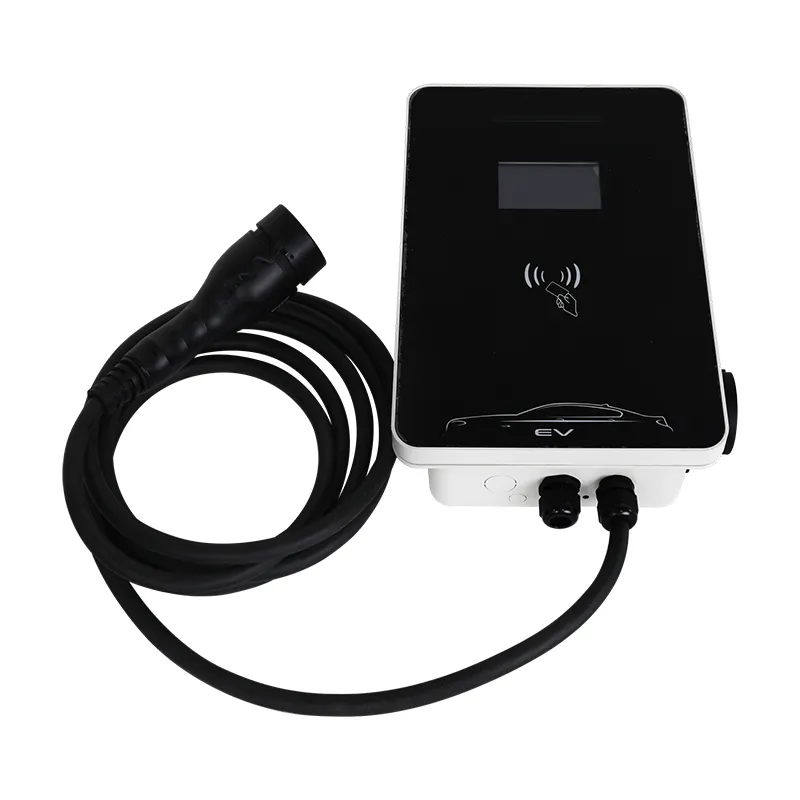

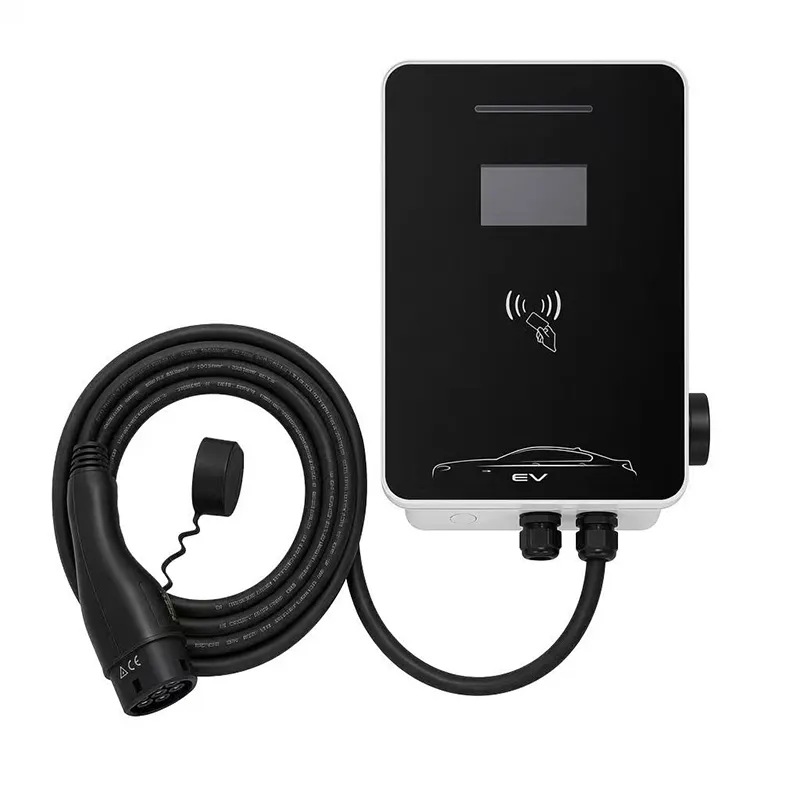

Konut ve İşyeri Şarjı için 11kW AC Wallbox Elektrikli Araç Şarj Cihazı

Üç Fazlı 11 kW: Eski Binalara Uygun Sessiz Yükseltme

Konut ve İşyeri Şarjı için 11kW AC Wallbox Elektrikli Araç Şarj Cihazı, sokak transformatörüne dokunmadan genellikle eski bir binaya ekleyebileceğiniz en büyük güçtür.

Faz başına 16A'lık üç fazlı 380V besleme, tek fazlı 7kW'lık bir üniteden daha az akım çekerken 11kW sağlar. Bu mantığa aykırı gerçek, bu RZ istasyonunun tüm öyküsüdür.

1970'lerdeki bir apartman bloğu, küçük bir atölye veya bir çiftlik binası için, üç fazlı kapasite eklemek genellikle tek fazlı beslemeyi yükseltmekten daha kolaydır; çünkü fazlar zaten oradadır ve bekliyor.

Bu sayfa yenileme yolu hakkındadır: 11kW RZ'nin ihtiyaçları, elektrikçinizin kontrolleri ve üç fazın gerçekten tek fazı ne zaman yendiği.

Neden Faz Başına 16A Şebekeye Bir Hediyedir?

380V üç fazda 11 kW, faz başına yalnızca 16 A'ya eşittir. Tek fazlı 7kW'lık bir şarj cihazı, tek fazda 32A çeker; bu, tek kablodaki akımın iki katıdır.

Kabloları ısıtan, kesicileri zorlayan ve voltajları düşüren güç değil akımdır. 11kW'ın üç faza yayılması kablo başına yükü azaltır; bu nedenle birçok kamu hizmeti sağlayıcısı, daha büyük bir tek fazlı çekişi reddedecekleri üç fazlı AC şarjı onaylar.

Pratikte bu şu anlama gelir: Eski binalarda (fırınlar, su ısıtıcıları, atölye makineleri) genellikle 16A'lik üç fazlı bir devre mevcuttur ve buna şarj cihazının eklenmesi, yedek bir kesici konumundan başka bir şeye ihtiyaç duymayabilir.

Aynı zamanda boşluk bırakıyor. Binaya daha sonra güneş enerjisi veya ikinci bir şarj cihazı eklenirse, üç fazlı kart, kablonun yeniden çekilmesine gerek kalmadan bunu emer.

Eski Bir Dağıtım Panosunun Yenilenmesi Neleri İçerir?

Elektrikçiniz kısa bir kontrol listesi çalıştırır: binanın gerçekten üç fazlı olduğunu doğrulayın (gelen beslemede dört kablo - üç faz artı nötr), faz başına mevcut yükü ölçün ve RCD'li 16A veya 20A kesici için yedek bir DIN konumu bulun.

Çoğu yenilemede, şarj cihazının sokağa yeni bir kabloya ihtiyacı yoktur; panodan istasyona yalnızca 5x2,5 mm2'lik bir mesafe vardır; bu, bir garaj duvarı için kısa ve ucuz bir çekme işlemidir.

Bina yalnızca tek fazlı ise dürüst cevap 11kW RZ'nin yanlış ürün olduğudur. Üç fazlı bir sayaç yükseltmesini finanse etmek istemiyorsanız, 7 kW'lık tek fazlı bir istasyon doğru istasyondur; bu, ülkeye göre büyük ölçüde değişen bir maliyettir.

Muayene evraklarını basit tutmak için her istasyona elektrikçiye yönelik bir konfigürasyon etiketi (kesici değeri, tork değerleri, RCD tipi) gönderiyoruz.

Teknik Özellikler

Tek Fazlı ve Üç Fazlı Karşılaştırması: Çok Bölmeli Matematik

Her biri iki şarj bölmesi isteyen iki binayı karşılaştırın.

A Binasında iki adet tek fazlı 7kW istasyon kullanılmaktadır: tek fazda toplam 64A (veya manuel olarak bölünmüş), iki adet 32A kesici ve küçük bir transformatörde faz dengesizliği riski.

B Binası iki adet üç fazlı 11kW istasyon kullanıyor: faz başına toplam 32A, tasarım gereği dengeli ve her bölme 11kW kapasiteli bir arabayı 7kW'lık bir bölmeden neredeyse %60 daha hızlı şarj ediyor.

Devrilme noktası basittir: Eğer iki veya daha fazla bölme (ya da 11 kW'lık bir arabaya hizmet etmesi gereken bir bölme) planlıyorsanız, kapasite ve denge açısından üç fazlı kazanç sağlar. Tek bölmeli, tek fazlı besleme: tek fazlı kalın.

Hız bağlamında, 11kW, 60 kWh'lik bir aküyü yaklaşık 3,5 saatte %20'den %80'e şarj eder; bu, bir atölyede veya depoda gündüz iş değişimi için yeterince hızlıdır.

11kW Trifazenin Doğru Cevap Olduğu Siteler

1) Üç fazlı panolara sahip apartman blokları ve HOA garajları - bir istasyon sırayla birçok sakine hizmet verir. 2) 3-5 EV'li küçük atölyeler ve depolar - minibüsler ve teslimat araçları rotalar arasında ücret alır. 3) 380V tarımsal malzemeye sahip çiftlikler ve kırsal mülkler. 4) Üç fazlı mutfağa sahip oteller ve pansiyonlar - aynı pano gece boyunca şarj cihazını besler. 5) Herhangi bir saha, üç fazlı invertörlerle doğal olarak güneş enerjisi - üç fazlı şarj çiftlerini planlamaktadır.

Ortak konu: üç faz zaten mevcut. Bu durumda, 11kW'ın kurulumu, 7kW tek fazlı kurulumdan çok az daha maliyetlidir ve uyumlu araçlar için şarj hızını iki katına çıkarır.

Uyumluluk ve Doğrulama Süreci

Uyumluluk, CE işaretinin verildiği IEC 61851-1:2017 Mod 3 testine dayanmaktadır.

IP54 giriş koruması testle doğrulandı; -20C'den +50C'ye kadar çalışma.

%100 üretim testi: toprak sürekliliği, 500V DC izolasyon, 1,5kV dielektrik dayanım.

Her tasarım çalışmasından alınan numune birimlerine 96 saat boyunca tuz püskürtülür ve tasarım imzalanmadan önce kontaktör yarım milyon kez çalıştırılır.

OCPP 1.6J uyumluluğu, sevkıyattan önce birçok önemli arka uçla karşılaştırılarak kontrol edildi.

Harici onaylanmış kuruluşlar tarafından denetlenen CE, TUV, CB ve UL fabrika sertifikaları.

Bir RZ İstasyonu İnşa Etmek: 8 Aşamalı Fabrika Akışı

1) Otomatik optik inceleme ve uyumlu kaplamaya sahip SMT panoları. 2) Güç bölümü - üç fazlı kontaktör seti, sayaç arayüzü, OCPP kontrolörü - kablolu ve tork kontrollü. 3) Muhafaza düzeneği, sipariş edilmesi halinde ekran cebi takılıdır. 4) Tork kontrollü rakorlar aracılığıyla 5m Tip 2 kablo. 5) Gerçek üç fazlı yükü ve OCPP tokalaşmasını içeren canlı fonksiyonel test. 6) Yüksek pota güvenlik testi. 7) Seri işaretleme ve ürün yazılımı yapılandırması. 8) Montaj kiti ve elektrikçi yapılandırma etiketiyle birlikte kutulu; Parti başına 24 saatlik yanma numunesi.

Yueqing fabrikası (Zhejiang) AC ve DC hatlarını ayrı ayrı çalıştırıyor; Sac metal, FANUC (Şangay) ve TRUMPF (Almanya) ortaklarıyla oluşturulan robot hücrelerinden geliyor. Yıllık kapasite bir milyon adedi aşıyor.

Yenileme siparişleri için, sevkıyattan önce ülkenizin şebeke kodu için cihaz yazılımını önceden ayarlayabiliriz; satış sorumlunuza ünitenin nereye gideceğini bildirin.

Sipariş Vermeden Önce: Panonuzu, Ölçüm Cihazınızı ve Kablonuzu Kontrol Edin

11kW RZ'nin bir günlük kurulum mu yoksa bir proje mi olduğuna üç kontrol karar verir: 1) Sayacın veya kartın üç fazı var mı? 2) A veya B tipi RCD, 30 mA için yeri olan yedek bir kesici konumu var mı? 3) Tahtadan park alanına olan mesafe 2,5 mm2'de yaklaşık 30 m'nin altında mı (daha uzun mesafeler için 4 mm2 gerekir)?

Üçü de evet ise, mevcut en kolay yüksek güçlü AC kurulumuna bakıyorsunuz demektir. İlki hayırsa, durun - tek fazlı bir ünite satın alın.

Araba tarafını unutmayın. İstasyon 11 kW'a hazırdır ancak aracınızın 11 kW'ta üç fazlı AC'yi kabul etmesi gerekir. Birçoğu bunu yapıyor; Yalnızca 7kW'lık arabalar tek fazda 7kW'da şarj olur; istasyon bunu otomatik olarak gerçekleştirir.

Bize panonun bir fotoğrafını e-postayla göndermenizi öneririz; Mühendislerimiz bir iş günü içinde evet/hayır ve kesici öneriyle yanıt verir.

Neden Yenilemeler ve Çok Üniteli Tesisler için AMPPAL

Zhejiang Anfu Yeni Enerji Teknolojisi, 2014'ten bu yana Yueqing'deki tesisinde 260 personelle alçak gerilim ve şarj ekipmanları üretiyor.

Üretim, sipariş onayından itibaren 15-20 iş günü sürer. Önce dağıtım panonuza karşı test etmek için bir üniteye mi ihtiyacınız var? Numuneler 3-5 gün içinde uçuyor.

100 üniteden logoyu, kabloyu, ekranı ve muhafaza rengini kişiselleştiriyoruz ve ülkenizin tedarik yapılandırmasına göre aygıt yazılımını önceden ayarlıyoruz.

Şebeke onayı evrakları: CE beyanı, IEC test raporu, kılavuz, fabrika denetim sertifikası.

Ekipmanlarımız 40'tan fazla pazarda çalışıyor ve grubun 200'den fazla kendi çalışır durumda istasyonu var.

1 ünitenin deneme MOQ'u; 20 birimden hacim katmanları.

Üç Fazlı İstasyonun İhracata Yönelik Paketlenmesi

11kW RZ, 460 x 340 x 200 mm'lik bir kartonda, brüt yaklaşık 8,5 kg olarak gönderilir; ekstra ağırlık, üç fazlı kontaktör setidir. Hava taşımacılığı 1-10 birime uygundur; 24 paletlik bir palet kurye palet servisiyle 5-7 günde Avrupa'ya taşınır.

20 ft'lik bir konteynırda yaklaşık 480 ünite, palet başına 20 karton paletlenmiş ve sarılmış olması bekleniyor.

Ticaret şartları FOB Ningbo veya Şangay'da yürütülmektedir ve EXW ve CIF mevcuttur. Evrak işleri ticari faturayı, paketleme listesini, CE beyanını ve menşe sertifikasını kapsar; L/C veya D/P ile ödeme.

Garanti ve Teknik Destek Şartları

Üretim hatalarına karşı 2 yıl garanti; ticari siteler öncelikli olarak ele alınır.

Yedek parçalar (OCPP kontrol cihazı, kontaktör seti, ekran, kablo) 7 iş günü içinde gönderilir.

Ücretsiz uzaktan destek: Mühendislerimiz, elektrikçinize fotoğraf veya videoyla güçlendirme işlemi boyunca rehberlik eder ve bir iş günü içinde yanıt verir.

Firmware güncellemeleri ve konfigürasyon yardımı garanti süresine dahildir.

Sahada kalifiye bir elektrikçiye ihtiyaç duyan yenileme projeleri için Almanya, Fransa ve BAE'deki servis ortakları aracılığıyla çalışıyoruz.

Güçlendirmede Yapılacaklar ve Yapılmayacaklar

Yanlış: Üç sigortası olduğundan binanın üç fazlı olduğunu varsayıyoruz. Sağ: faz testiyle ölçüm cihazında doğrulayın veya tesisatçıya sorun; üç sigorta tek fazlı bölünmüş olabilir.

Yanlış: aşamaları deneme yanılma yoluyla dengelemek. Doğru: Elektrikçinin faz başına yükü ölçmesini ve şarj cihazını en az yüklü gruba atamasını sağlayın.

Yanlış: 1,5 mm2 kablolamayla 20A kesici kullanılması. Sağ: kablo kesitini çalışma uzunluğuna göre eşleştirin - 30 m'nin altında 2,5 mm2, ötesinde 4 mm2.

Yanlış: Besleme kablosunu bir kapı veya araba yolundan geçirmek. Sağ: boruyu duvar boyunca üniteye doğru çalıştırın.

Yanlış: RCD tipi göz ardı ediliyor. Sağ: yapılandırma etiketi başına A veya B tipi, 30 mA'yı takın - istasyonun DC sızıntı algılama sistemi bunu varsayar.

Üç Fazlı Sahalardan Saha Raporları

Bulgaristan'ın Sofya kentindeki bir HOA dairesi, 1970'lerdeki bir bloğun üç fazlı panosuna bir adet 11kW RZ ekledi. Yirmi bir hane, istasyonu OCPP arka ucunun RFID programı aracılığıyla paylaşıyor; tahtanın bir yedek kesici pozisyonuna ihtiyacı vardı, başka hiçbir şeye ihtiyacı yoktu. Saymanın notu: İlk elektrikçi panelin tamamının değiştirilmesini teklif etti ve ikincisi yedek DIN yuvasını buldu; fark donanımda değil bilgideydi.

Polonya'nın Krakow kentindeki bir kurye deposu müdürü, 12 teslimat kamyonu için üç ünite işletiyor. Önemli olan gündüz cirosu: minibüsler rotalar arasında 3,5 saatlik şarjlar döndürüyor ve 11kW bunu sağlıyor. Şikayeti: Sabit kablo 5 metre ve bir park sırasında uzatma kablosuna ihtiyaç vardı, çünkü biz bunları göndermiyoruz.

Almanya'nın Aşağı Saksonya kentindeki bir çiftlik kooperatifi, tahıl kurutucularıyla paylaşılan 380V tarımsal güç kaynağından iki istasyona güç sağlıyor. Aşamalar işe yarıyor çünkü sonbaharda kuruma zirveleri ve kış aylarında şarj zirveleri var; asla çakışmıyorlar. Küçük dertleri şuydu: Kooperatifin Wi-Fi bağlantısı ayrı bir binada olduğundan kış donanım yazılımının uzaktan güncellenmesi gerekiyordu ve bu güncellemenin planlanması bir gün sürdü.

Üç Aşamalı Sorular, Düz Cevaplar

S: Arabam yalnızca 7kW tek fazda şarj oluyor. 11kW boşa mı gidiyor?

C: İstasyon 7kW'a uyum sağlar ve sunar; bir sonraki arabanız için üç fazlı yolu koruyun.

S: Bunu üç fazlı besleme olmadan kurabilir miyim?

C: Hayır - 380VAC üç faza ihtiyaç duyar; tek fazlı sahalar için 7kW RZ'yi seçin.

S: 11kW'ın kullanım iznine ihtiyacı var mı?

C: Genellikle faz başına 16A için geçerli değildir ancak distribütörünüzle onaylayın; bazı ülkeler 11kW'a kadar AC şarj cihazlarını bildirimden muaf tutmaktadır.

S: 11kW ne kadar hızlı şarj olur?

C: Saatte yaklaşık 60 km menzil; 60 kWh'lik bir pil yaklaşık 3,5 saatte %20'den %80'e ulaşır.

S: Ekran daha sonra eklenebilir mi?

C: Bu bir fabrika seçeneğidir; üniteyle birlikte sipariş edin, çünkü ekran cebinin sonradan takılması pratik değildir.

S: Binanın fazları dengesizse ne olur?

C: Arka uç oturumları planlayabilir ve bir elektrikçi şarj cihazını en az yüklü faz setine bağlayabilir.

S: Eski kablolarda faz başına 16A zor mudur?

C: Hayır - 16A standart inşaat uygulamasıdır; Daha riskli olan çekiş ise 32A tek fazlıdır ve bu ünite tasarımı gereği bundan kaçınır.

S: Yeni bir ölçüm cihazına ihtiyacım var mı?

C: Genellikle hayır; Sayacınızın üç fazlı kaydı yoksa, hizmet sağlayıcı bunu birkaç AB ülkesinde ücretsiz olarak değiştirir.
