Ev ve Ofis Şarjı için 3,5kW Kompakt Wallbox AC EV Şarj Cihazı

Bu Şarj Cihazı Nedir (Ve Kimin İçindir)

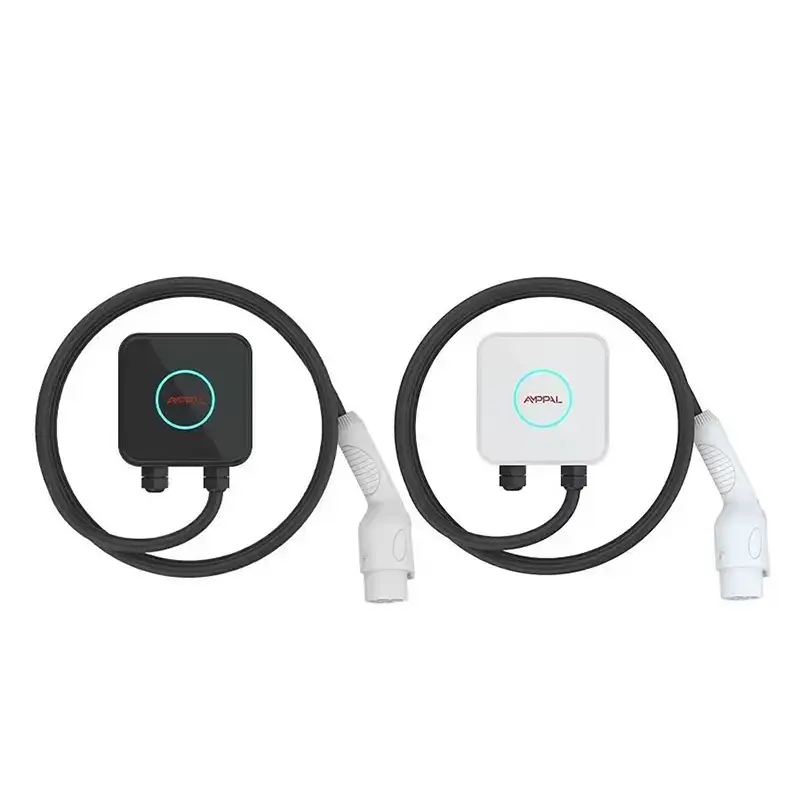

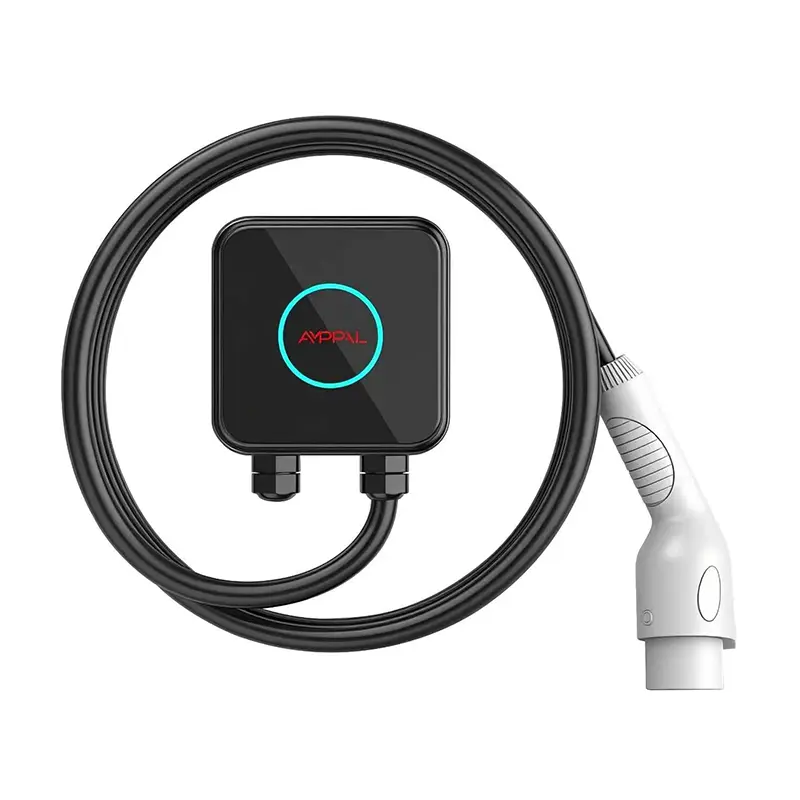

150 x 150 x 65 mm'lik bir kutu kabaca kalın ciltli bir roman veya ev yönlendiricisi boyutundadır. AMPPAL 3,5kW Compact'ın tüm gövdesi budur; içindeki her bileşen, güvenlik rölesi ve kontrol panosu.

Piyasadaki çoğu duvar kutusu bu hacmin üç ila beş katıdır. Sıkışık bir bodrum katında, bir su ısıtıcısının yanında veya yarım metre genişliğinde bir duvarda, bu fark bir şarj cihazı kurup kuramayacağınıza karar verir.

Bu üniteyi herkesin görmezden geldiği alanlar için inşa ettik: dar apartman otoparkları, elektrik odası olmayan eski apartmanlar, merdiven sahanlıkları, hatta ortak avlu duvarı. Duvarınızın serbest genişliği 150 mm ise bu şarj cihazı için yer vardır.

Aşırı Kompaktlık Kurulumunuzu Neden Değiştirir?

Küçük boyut bir stil hilesi değildir. Elektrikli araç şarj cihazı kurulumunun fiziksel matematiğini dört şekilde değiştirir.

İlk olarak montaj yüksekliği. 65 mm derinliğindeki ünite duvardan daha az çıkıntı yapar, böylece yaya trafiğini engellemeden bir geçitte, 120 mm derinliğindeki bir kutunun yürüyüş yoluna çıktığı bodrum merdiveninin yanında yer alabilir.

İkincisi, mevcut muhafazaların içine sığar. İtalya ve Polonya'daki müteahhitler Compact'ı önceden mevcut bir metal dağıtım kabininin içine monte ederek, yeni duvar işçiliğine gerek kalmadan onu hava koşullarına ve vandalizme karşı korudular.

Üçüncüsü, kablo yönlendirme. Kablo duvara yakın bir yerden girip çıkar, böylece yüzeydeki kablo kanalı temiz görünür ve yalnızca iki duvar fişine ihtiyaç duyar.

Dördüncüsü, ağırlık. Yaklaşık 1 kg ağırlığındaki ünite, dört vidayla alçı panele veya tuğlaya sabitlenir; Çivi aramanıza veya betonu delmenize gerek yok.

Bu kadar küçük bir şarj cihazının içinde ne var?

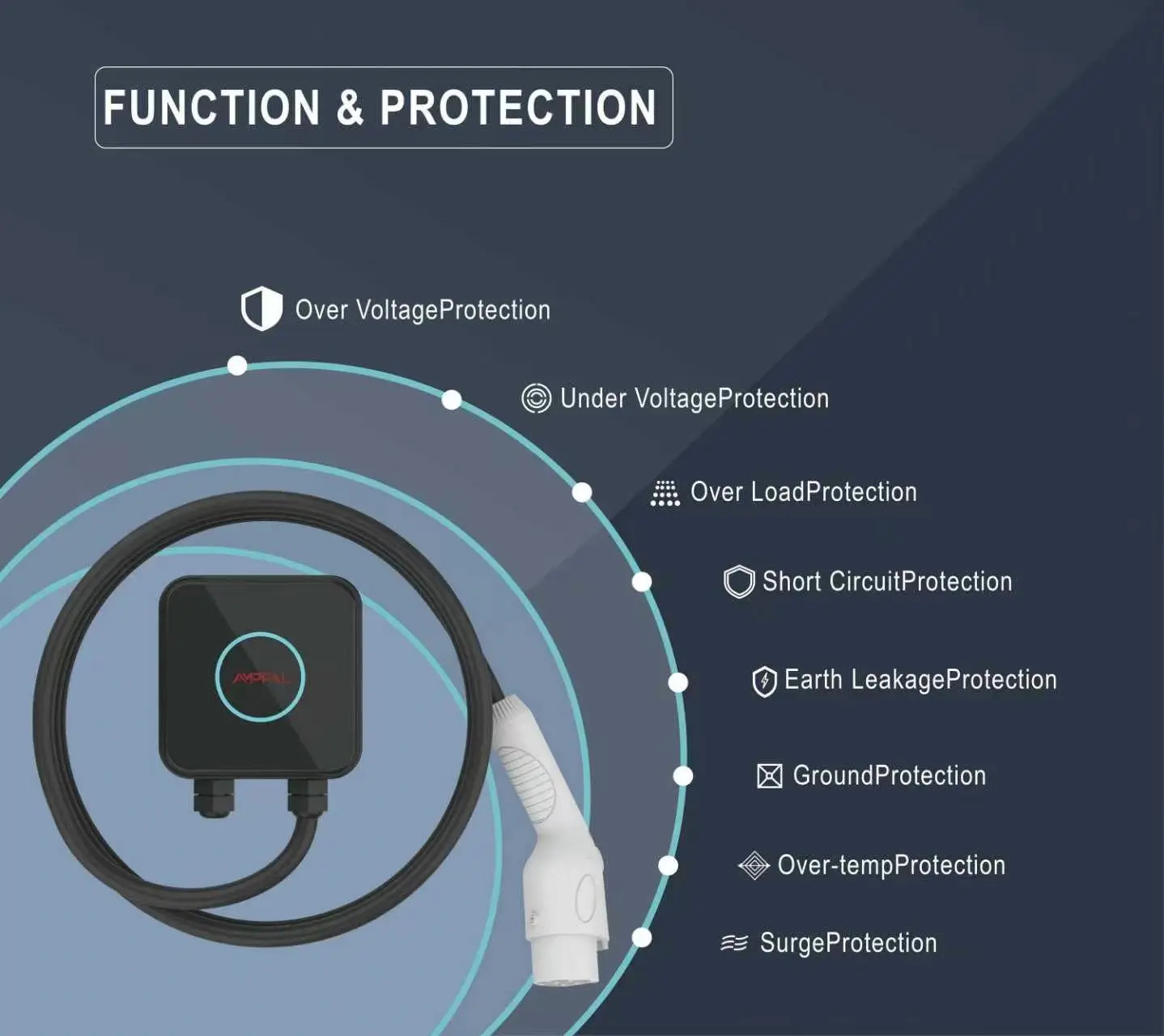

Ev ve Ofis Şarjı için 3,5kW Kompakt Wallbox AC EV Şarj Cihazı, IEC 61851-1:2017'ye göre Mod 3 şarj istasyonudur. AC'yi DC'ye dönüştürmez; bu iş arabada kalır. Yaptığı şey güvenli el sıkışmayı yönetmektir: pilot sinyali, röle kontrolü, toprak sürekliliği kontrolü ve şarj tamamlandığında veya bir arıza ortaya çıktığında otomatik durdurma.

Transformatör ve DC güç aşaması olmadığından muhafaza önemli ölçüde küçülür. 3,5kW'lık termal yük mütevazıdır: mahfaza, UL94 V-0 (alev geciktirici) derecesine sahip termoplastik bir kabuktur ve ısı, fanlar olmadan kasa yüzeyinden dağılır.

IP54, ünitenin her yönden gelebilecek toza ve su sıçramalarına karşı dayanıklı olduğu anlamına gelir; su altında kalmaya değil, yağmur, yoğuşma ve hortumla temizleme kolaylıkla geçebilir. Kontrol panosu standart olarak uyumlu kaplamaya sahiptir, bu fiyata alışılmadık bir durumdur, bu nedenle nemli kıyı garajlarına dayanıklıdır.

Teknik Özellikler

Bu 150 mm Şarj Aleti Nereye Aittir (Ve Olmadığı Yere)

Gerçekçi kullanım durumları spesifiktir ve bunları açıkça listeliyoruz.

1) Apartman bodrumlarındaki dar özel bölmeler, özellikle 2,2 m'lik bir koridorun duvar bırakmadığı eski Avrupa ve Güneydoğu Asya binalarında.

2) 16A tek fazlı beslemeye sahip ikinci evler ve tatil evleri.

3) Ev sahibinin minimum yer kaplayan ve çıkarılabilir bir ünite istediği kiralık park yerleri.

4) Kazanlar, su yumuşatıcılar veya alet dolaplarıyla paylaşılan garaj duvarları.

5) Filo depoları, tam boyutlu ekipmana geçmeden önce ucuz bir pilot kurulum gerçekleştiriyor.

Ait olmadığı yer: 22kW'lık üç fazlı bir araba, yalnızca 3 fazlı gücün mevcut olduğu bir alan (bu ünite yalnızca tek fazlı 220VAC'dir) veya daha hızlı gündüz şarjının gerçek bir ihtiyaç olduğu bir araba yolu.

Kompakt Isı, Toz ve Suyu Nasıl Yönetir?

Üç mühendislik seçeneği, küçük boyutlu çalışmaları açık havada bitişik hale getirir.

Isı: 3,5kW'ta toplam dağıtılan kayıp, tam yükte 40W'ın altında kalır. Kasa bir soğutucu görevi de görüyor; nervürlü iç yüzeyler ısıyı dış yüze iletiyor ve yük testleri yüzey sıcaklığının 35°C ortam sıcaklığında 55°C'nin altında olduğunu gösteriyor.

Toz ve su: IP54 derecesi, epoksi kaplamadan değil, contalı ön kapaktan ve kablo kılıfını sıkıştıran kablo rakorlarından gelir. Bu, ünitenin servis edilebilir durumda kalmasını sağlar; bir teknisyen onu açabilir, bir röleyi değiştirebilir ve fabrika araçlarına ihtiyaç duymadan kapatabilir.

Sertifikasyon ve Kalite Güvencesi

AC Mod 3 şarj ekipmanı için geçerli standart olan IEC 61851-1:2017'ye göre CE işaretli ve test edilmiştir.

Muhafaza malzemesi UL94 V-0 yanıcılık derecesine sahiptir; kasa aleve dayanmaz, bu da ortak bodrum katlarında gerçek bir husustur.

Her ünite %100 elektriksel güvenlik testinden geçer: toprak sürekliliği, 500V DC'de yalıtım direnci ve 1,5kV'de dielektrik dayanımı.

Numune üniteleri laboratuvarımızda 96 saatlik tuz püskürtme testinden ve 500.000 çevrim röle dayanıklılık testinden geçmektedir.

Gelen denetim kontaktörleri, MCU'yu ve akım sensörlerini toplu sertifikalarla karşılaştırır; reddetme oranı lot bazında kaydedilir.

Tesis, harici onaylanmış kuruluşlar tarafından denetlenen AMPPAL ailesi için CE, TUV, CB ve UL sertifikalarına sahiptir.

Şarj Aleti Nasıl Yapılır (8 Adım)

Yueqing tesisimizde (Zhejiang, 'elektrikli cihazların başkenti') üretim sabit bir sırayla yürütülür:

1) Otomatik lehim pastası incelemeli SMT PCB düzeneği.

2) Konformal kaplama uygulandı ve kürlendi.

3) Röle, sensör ve MCU kartı muhafazanın arka yarısına takılmıştır.

4) Kablo rakoru ve 5m kablo takılı, tork kontrollü.

5) Simüle edilmiş bir araç yüküyle 230V'ta otomatik fonksiyonel test.

6) %100 yüksek pota ve toprak sürekliliği güvenlik testi.

7) Görsel inceleme ve seri numarasının lazerle işaretlenmesi.

8) Montaj kiti ve hızlı başlangıç ​​kartıyla birlikte paketlenir ve 24 saatlik numune kontrolünden sonra paletlenir.

FANUC (Şangay) ve TRUMPF (Almanya) ortaklarıyla birlikte sağlanan robot destekli hatlar, daha büyük istasyonlarımız için sac levhaları işliyor; Compact, özel bir AC hattında çalışır. Yıllık tesis kapasitesi bir milyon adedi aşıyor.

Boyutlandırma Kılavuzu: 3,5kW Sizin İçin Yeterli mi?

Doğrudan konuşalım: 3,5 kW, modern standartlara göre yavaş bir şarjdır. Gece boyunca park eden otomobillere (işe gidip gelenlere, şarj edilebilir hibritlere ve 20-40 kWh kullanılabilir pillere sahip şehir içi elektrikli araçlara) uygundur.

Alternatif şarj olmadan günlük sürüşünüz yaklaşık 150 km'yi aşıyorsa satın almayın. Bu durumda 7kW Kompakt veya 11kW/22kW istasyon dürüst bir öneridir.

Ayrıca evinizde 3 fazlı kablolama varsa ve arabanız 11 kW'ı kabul ediyorsa bunu atlayın; duvar kutusu darboğaz haline gelir.

Bu üniteyi doğru çağrı yapan şey: dar fiziksel alan, yükseltmeyeceğiniz 16A tek fazlı devre veya ucuz, göze çarpmayan bir şarj cihazına ihtiyaç duyan ikincil bir özellik.

Neden Jenerik Kompakt Şarj Cihazları Yerine AMPPAL'i Seçmelisiniz?

Fabrika doğrudan Zhejiang Anfu New Energy Technology Co., Ltd.'den (2014'te kuruldu, ulusal düzeyde uzman kuruluş) - bir ticaret şirketiyle değil, üreticiyle anlaşırsınız.

Standart teslim süresi 15-20 iş günü; Numuneler hava yoluyla 3-5 iş günü içinde gönderilir.

OEM ve ODM'ye hoş geldiniz: logo, kablo uzunluğu, fiş tipi (Tip 1/Tip 2/GB/T) ve 100 üniteden itibaren renk.

Dokümantasyon paketi: CE beyanı, IEC 61851-1 test raporu, kılavuz, gümrük için fabrika muayene sertifikası.

BAE, Suudi Arabistan, Rusya, Almanya, Fransa, Malezya, Tayland, Vietnam, Meksika ve Brezilya dahil 40'tan fazla ülkeye ihracat geçmişi; NEOM ve Sime Darby referans ortaklarıdır.

Test için 1 birimden itibaren MOQ; 50 ve 500 birimden oluşan hacim katmanları.

Paketleme ve Nakliye

Her ünite, şarj cihazı, 5 m kablo, montaj kiti ve kılavuzla birlikte yaklaşık 1,6 kg ağırlığında 210 x 210 x 120 mm'lik bir karton içinde gönderilir. Kutu kurye dostu olduğundan hava taşımacılığı ucuz kalıyor: 40 adet, 0,1 m3'lük tek bir paket bölmesinde istifleniyor.

Deniz taşımacılığı için 1.200 adet, her biri 50 karton olmak üzere, streç filmle sarılmış 24 palet üzerindeki 20 ft'lik bir konteynere yükleniyor.

Ticaret şartları: FOB Ningbo veya Şanghay, EXW veya CIF istek üzerine. Evrak işleri ticari faturayı, paketleme listesini, CE beyanını ve menşe sertifikasını kapsar; L/C ve D/P'yi rutin olarak ele alıyoruz.

Satış Sonrası Destek ve Garanti

Üretim hatalarına karşı 2 yıllık standart garanti; İşçilik ve iade-nakliye vaka başına kabul edilir.

Yedek parçalar (röle, kontrol panosu, kablo) 7 iş günü içinde gönderilir; Avrupa ve Orta Doğu için öncelikli hava.

Ücretsiz uzaktan teşhis: Arıza LED'inin fotoğrafını veya videosunu gönderin; mühendislerimiz bir iş günü içinde yanıt verir.

Kullanıcı bakımı kolaydır: Kablo kılıfında kesik olup olmadığını kontrol edin, duvar vidalarını sıkın, yılda iki kez tozu temizleyin.

Almanya, Fransa ve BAE'deki bayiler için uzatılmış garanti ve yerinde servis sözleşmeleri mevcuttur.

Kurulum ve Kullanım Notları

Yanlış: Arka havalandırma delikleri kapalı olacak şekilde ahşap bir duvara aynı hizada montaj. Sağ: 30 mm'lik bir hava boşluğu bırakın ve havalandırma deliklerini açık tutun - IP54 suya karşı koruma sağlar, hava akışını engellemez.

Yanlış: Şarj cihazını bir adaptör aracılığıyla evdeki prize takmak. Sağ: özel bir 16A kesiciye (tip A veya B RCD, 30 mA) kabloyla bağlayın, böylece toprak sürekliliği kontrolü tasarlandığı gibi çalışır.

Yanlış: Şarj sırasında 5 metrelik kabloyu kancaya sıkıca sarmak. Sağ: seanstan önce bobini tamamen açın; yük altında sarmal bir kablo ısınır ve termal kesicinin devreye girmesine neden olabilir.

Yanlış: Tamamen yatay yağmura maruz kalacak şekilde montaj. Sağ: örtü altına veya park barınağına monte edin; IP54 saatlerce süren yağmuru değil, su sıçramasını tolere eder.

Yanlış: Konektörün arabaların üzerinden geçtiği zemine düşürülmesi. Sağda: Pimlerin temiz ve kuru kalması için tabancayı tutucusunda saklayın.

Müşteriler Kurulumdan Sonra Ne Diyor?

Varşova'daki bir mülk yöneticisi, geçen sonbaharda 1970'lerden kalma bir apartmanın bodrum katına altı ünite kurdu. 150 mm'lik genişlik, şarj cihazlarını sigorta panoları ile merdiven arasına yerleştirmesine olanak tanıyordu; hiçbir tam boyutlu istasyon bu yeri işgal edemezdi. Notu: Son bölmede sabit kablo yetersiz kaldı, bu nedenle ikinci partide 7 m kablo kullanıldı.

Penang'daki bir araba satıcısı Compact'ı showroom demo şarj cihazı olarak kullanıyor. 'Müşteriler bunu ciltsiz kitabın yanında görüyor ve hemen boyutunu alıyor' diyor. Küçük şikayet: Karanlık bir sergi salonunda LED halkası parlaktır ve geceleri bunu bantlamaktadır.

Bavyera'daki bir kampçı sahibi, plug-in hibridini 16A'lık bir devre üzerindeki bir bahçe barakasında şarj ediyor. Bir sezon süren yağmur ve -8C don sonrasında sıfır arıza; kendisine deneme cesaretini veren şeyin 2 yıllık garanti olduğunu kabul ediyor; işe yarasa da, elektrikçi olmadan bunu tavsiye etmiyoruz.

SSS

S: Bu 3,5kW şarj cihazı evdeki prizde çalışabilir mi?

C: Hayır. RCD'li özel bir 16A devresine kabloyla bağlanmalıdır.

S: 3,5kW saatte ne kadar menzil ekler?

C: 230V'ta yaklaşık 14-15 km; 30 kWh'lik bir pil yaklaşık 8,5 saatte doluyor.

S: Muhafaza gerçekten alev geciktirici mi?

C: Evet - UL94 V-0, plastikler için en yüksek yanıcılık sınıfı.

S: Dış mekana monte edebilir miyim?

C: Bir çatı veya barınak altında, evet; IP54, sürekli yatay yağmura karşı değil, su sıçramasına ve toza karşı dayanıklıdır.

S: Tüm EV markalarıyla çalışır mı?

C: Herhangi bir Mod 3 AC uyumlu EV, sipariş ettiğiniz fiş çeşidiyle çalışır: Tip 1, Tip 2 veya GB/T.

S: Neden 32A yerine sadece 16A?

C: 150x150x65 mm'lik gövde, 16A için termal olarak optimize edilmiştir; 7kW Compact, aynı kaplama alanında 32A'yı kapsar.

S: RCD şarjın ortasında devreye girerse ne olur?

C: Şarj işlemi duruyor ve bir arıza LED'i yanıyor; ancak arıza giderildikten sonra yeniden başlar.

S: Daha sonra onu kiralık bir mülke taşıyabilir miyim?

C: Evet - dört vida ve standart 16A bağlantı; bir elektrikçi hareketi yaklaşık 20 dakikada yapar.
