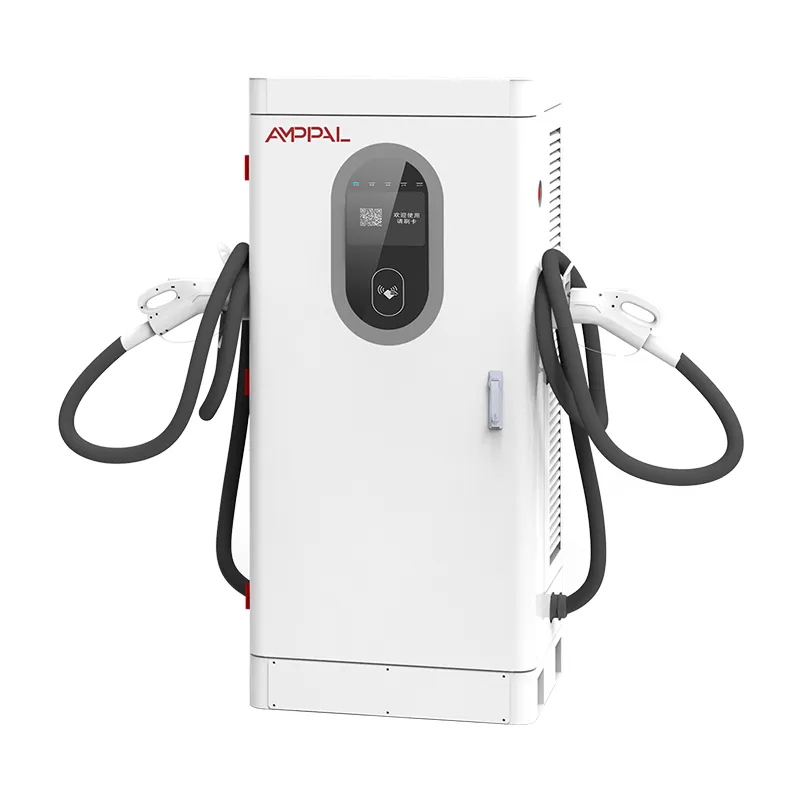

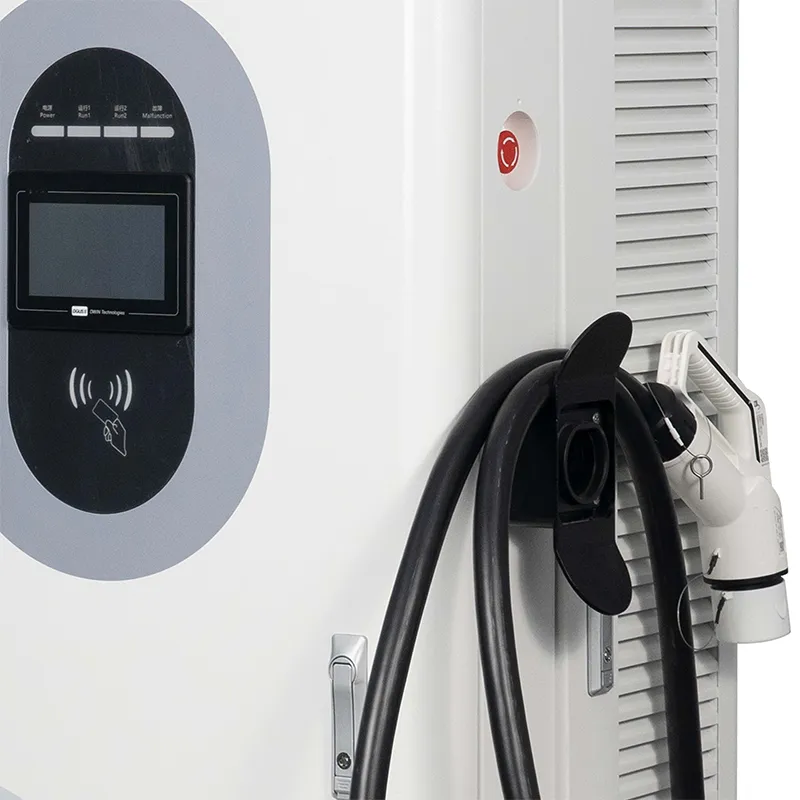

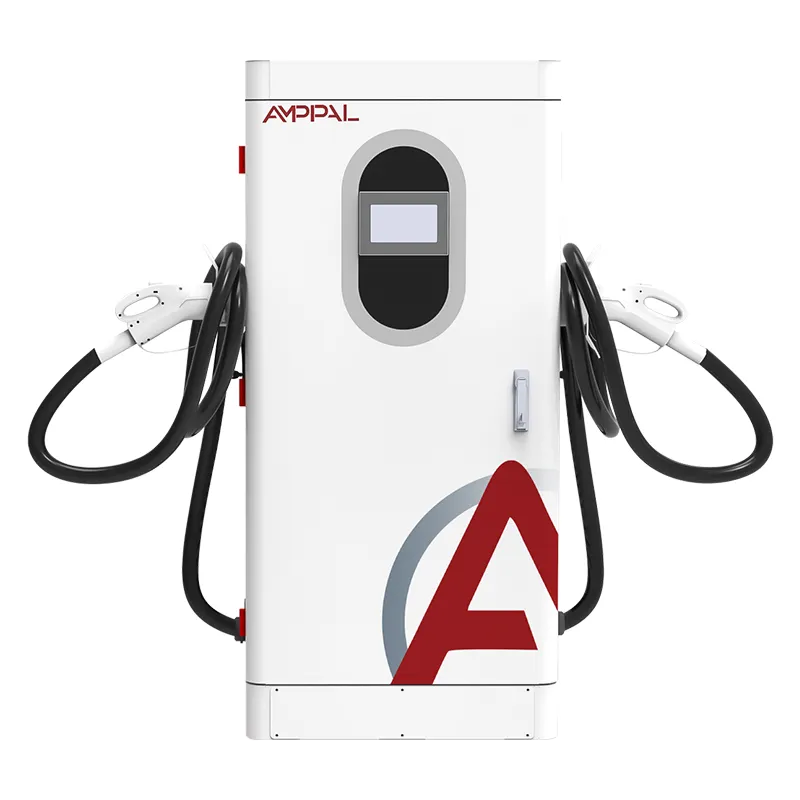

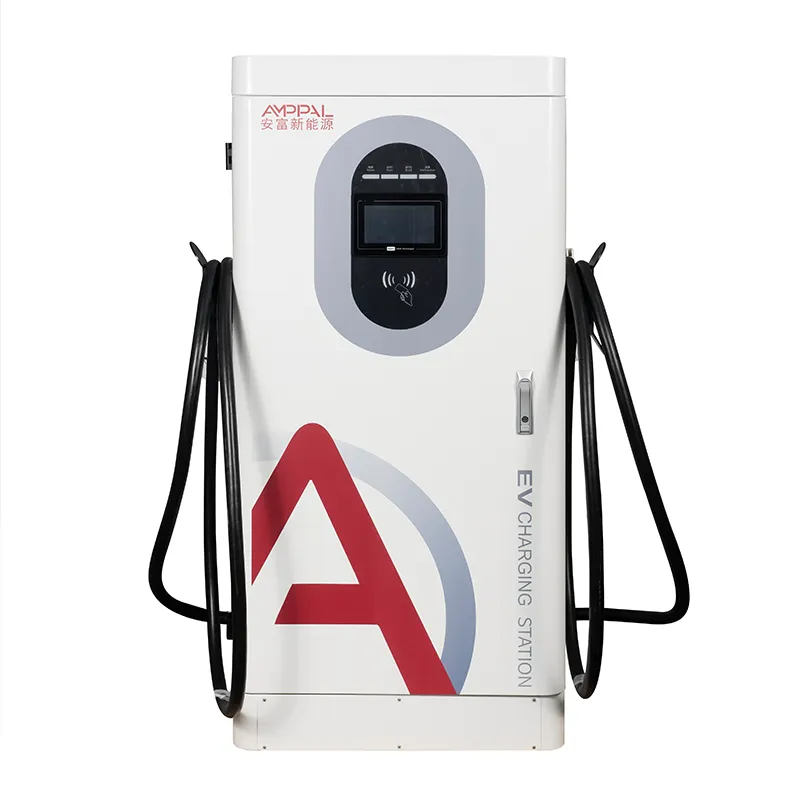

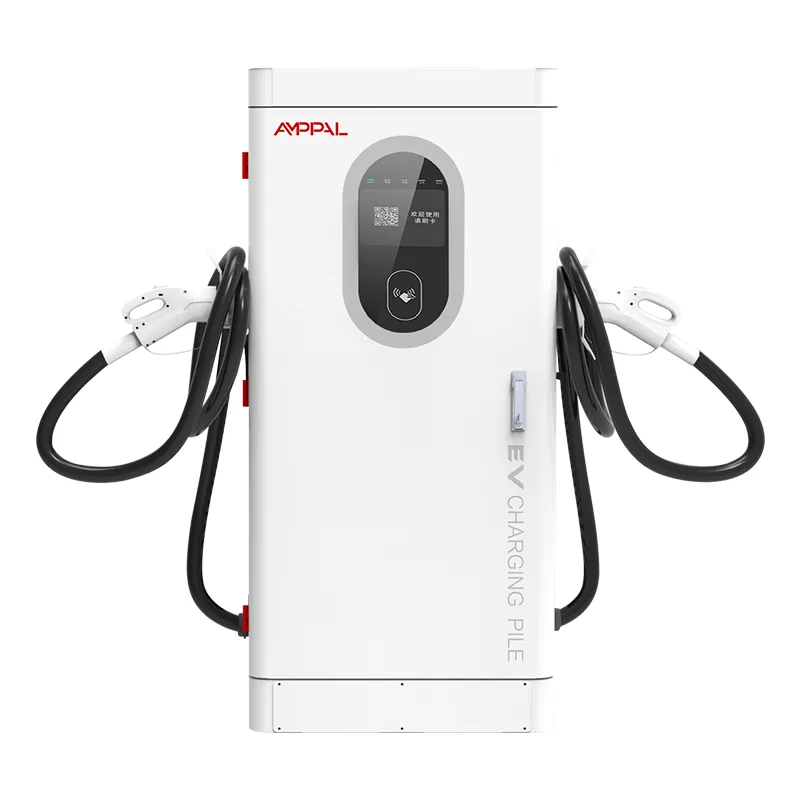

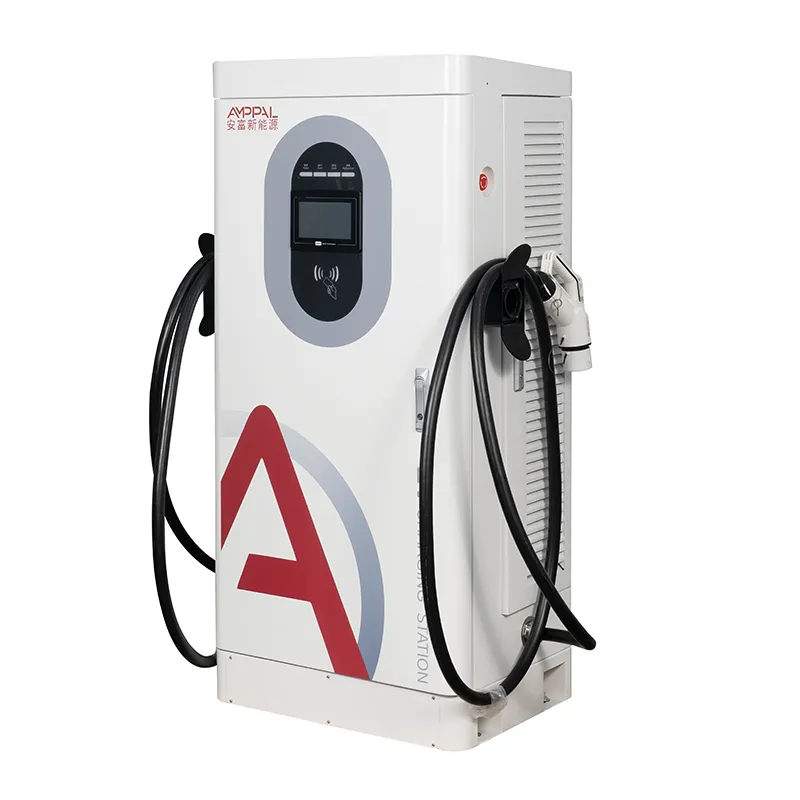

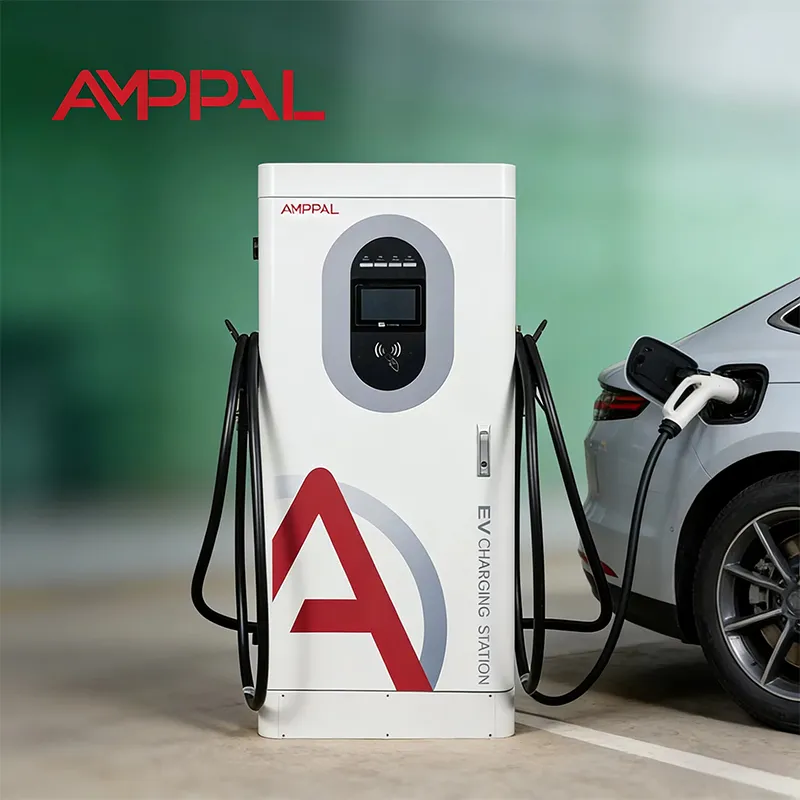

Ticari EV Filoları için 80kW Yüksek Verimli Entegre DC Hızlı Şarj Cihazı

Transformatörünüze Kiracı Gibi Davranan 80kW Şarj Cihazı

Bu şarj cihazının tesisinizin transformatöründen çektiği her kilowatt-saat, temiz, iyi durumda bir AC olarak ulaşır - AF-DC-80-Y-B-O-4-H'nin arkasındaki mühendislik kararı budur ve bu 80kW entegre DC hızlı şarj cihazının pazarlık arayışından ziyade kamu hizmeti düzeyinde bir kontrol listesine ait olmasının nedeni budur. Güç faktörü ≥0,99'da ve toplam harmonik distorsiyon ≤%5'te kalıyor; ucuz ithal ürünlerde nadiren görebileceğiniz rakamlar.

Bu neden kağıt üzerinde önemli? Düşük güç faktörlü bir şarj cihazını besleyen bir transformatör, ekstra reaktif akım taşır, daha sıcak çalışır ve elektrik faturanız, kimsenin sizi uyarmadığı reaktif enerji masraflarını içerebilir.

Kabin 1620 x 750 x 560 mm, 80 kW değerinde, 300 ila 1000 V arasında sabit güçle 200-1000 VDC çıkışlıdır. Şebeke kurallarının güç kalitesini ciddiye aldığı Yueqing, Zhejiang'da inşa ediyoruz. Bu sayfada rakamların operasyonunuz için ne anlama geldiği açıklanmaktadır.

PF ≥0,99 Girişinin Kendini Amorti Etmesinin Beş Yolu

Reaktif güç cezası yok: PF ≥0,99'da şarj cihazı ölçüm cihazına dirençli bir yük gibi görünür, bu nedenle kVA veya reaktif enerjiyi faturalandıran kamu hizmetlerinin sizden ücret talep edeceği hiçbir şey yoktur.

THD ≤%5, paylaşılan transformatörleri serin tutar: Transformatörde ve nötr kablolarda dolaşan harmonik akımlar, düşük kaliteli şarj cihazlarının ürettiğinin çok küçük bir kısmına kesilir.

Daha basit şebeke bağlantısı onayı: Birçok hizmet kuruluşu, DC kurulumları için harmonik ve güç faktörü beyanlarını talep eder; Test raporlarımız her ikisini de tam yükte kapsar.

Komşu dostu çalışma: Besleyiciyi paylaşan bir otel veya ofis, şarj oturumları başladığında titreyen ışıklar görmez veya elektroniklerin sıfırlanmasını görmez.

Daha uzun saha varlık ömrü: Daha az reaktif akım ve daha az harmonik, transformatör, kablolama ve şalt donanımının daha soğuk çalışması ve daha yavaş yaşlanması anlamına gelir.

Üstüne üstlük %95'lik maksimum verimlilik: Girişi temizleyen aynı SiC güç aşaması aynı zamanda ısı olarak daha az enerji israfına neden olur.

Teknik Özellikler

Harmoniklerin Başınızı Belaya Soktuğu Siteler

Business parks in Germany and France, where one shared 630 kVA transformer feeds offices, CNC machines and chargers on a single busbar.

Türkiye ve Yunanistan'da, şarj cihazının mutfakla aynı besleyicide hatalı çalışması durumunda konukların titreyen ışıklardan şikayetçi olduğu oteller.

Birleşik Krallık ve Hollanda'daki filo depolarında 8-20 şarj cihazı çalışıyor; burada birçok ünitede harmonik birikimi gerçek risk oluşturuyor.

Elektrik ekibinin kira sözleşmesini imzalamadan önce her yük profilini incelediği BAE ve Suudi Arabistan'daki alışveriş merkezi çatıları.

Meksika ve Brezilya'daki belediye garajları, burada kamu hizmeti sağlayıcısı ticari bir tarifeyi onaylamadan önce güç kalitesini denetler.

Güç Aşamasının İçinde: PFC, Harmonikler ve Yük Bankası

Bir DC şarj cihazının doğrultucusu, AC'yi DC'ye dönüştürür ve saf bir doğrultucu, akımı yalnızca voltaj zirvesine yakın dar darbelerde çeker. Bu darbeler harmoniklerdir (250 Hz, 350 Hz, 450 Hz ve ötesindeki akım) hiçbir işe yaramaz. AF-DC-80-Y-B-O-4-H, giriş akımını voltajla aynı fazda düzgün bir sinüs dalgasına dönüştüren aktif bir ön uç (PFC) kullanır.

İkinci aşama, temiz DC'yi aracın istediği 200-1000VDC'ye, 300'den 1000V'a kadar sabit güce dönüştürür. 800V'luk bir kamyon ve 400V'luk bir sedan, şarj eğrilerinin düz kısmında 80 kW'a yaklaşıyor.

Davranışı kendiniz doğrulayabilirsiniz: Test raporlarımız %25, %50, %75 ve %100 yükte THD ve PF'yi listeler, çünkü yalnızca boştayken temiz görünen bir şarj cihazı değersizdir. Tesisin tek hat şemasını ve trafo kVA'sını bize gönderin; mühendislerimiz genellikle bir gün içinde yük etkisini tahmin etsin.

Sertifikalar ve Arkasındaki Test Noktaları

UL, CE, CB, TUV ve CCC'ye sahibiz; sorun ve bu ünite için eşleşen sertifika dosyalarını e-postayla göndereceğiz.

Her parti 48 saat boyunca tam yükte yakılarak modüller, konektörler ve PFC indüktörleri arasındaki sıcaklıklar kaydedilir.

Güç kalitesi, dört yük noktasında yakalanan PF ve THD ile kalibre edilmiş bir yük bankasında parti başına doğrulanır.

Güvenlik seti (13 işlev) EN IEC 61851-1:2019 ve 61851-23:2014 kapsamındadır.

Dolaplar, tuz spreyi örneklerinin 96 saat bekletilmesiyle IP54 sertifikasına sahiptir; çalışma bandı -25C ila +50C arasındadır.

Sac Levhadan Yük Bankasına: Üretim Yolu

Aşama 1: çelik sac, toz kaplamadan önce FANUC bağlantılı hatlarda lazerle kesilir, delinir ve bükülür.

Aşama 2: Üretim devam ederken her kaplama partisinden bir numune tuz püskürtme odasına girer.

Aşama 3: AC hattı üzerine kurulu giriş aşamaları ve PFC kartları; DC hattındaki güç modülleri - ayrı istasyonlar.

Aşama 4: SiC modüllerinin, EMI filtrelerinin, konektörlerin ve ölçüm bileşenlerinin giriş denetimi.

Aşama 5: Tork kontrollü terminallerle elle kablolama ve her bağlantının görsel kontrolü.

Aşama 6: 40°C sıcaklıkta 48 saat boyunca PF, THD, verimlilik ve iletişim kararlılığı dakika dakika kaydedilir.

Aşama 7: Firmware flaşı, sunucumuza karşı OCPP 1.6j testi, ardından güç kalitesine ilişkin son bir yük bankası kontrolü.

Aşama 8: paketleme ve paletleme; sevkiyat öncesi fotoğraflar konteyner yüklenmeden önce gelen kutunuza düşer.

Uyumluluk Kontrolü: Bu Kabin Doğru Yere Uygun mu?

Tesisiniz bir transformatörü diğer yüklerle paylaştığında, hizmet sağlayıcınız güç kalitesi beyanları istediğinde veya harmonikleri birikecek birden fazla ünite kurduğunuzda AF-DC-80-Y-B-O-4-H'yi seçin. Mülk yöneticiniz önceki bir projede güç faktörünü zaten işaretlediyse, bu model bu konuşmayı sonlandırır.

Sahada cömert bir boşluk payına sahip özel bir transformatör varsa, tesisatınız harmonikleri asla kontrol etmiyorsa ve sadece arabaları şarj eden en ucuz 80kW kutuyu istiyorsanız bu şarj cihazı sizin için değildir. Ayrıca 800V taksiler için 30 dakikanın altındaki seanslara ihtiyacınız varsa bu yanlış seçimdir; 120kW veya 160kW'a kadar çıkın.

Emin değil misiniz? Tek hat şemasını ve trafo değerini gönderin. Harmonik boşluk payını hesaplıyoruz ve yükseltme yapmadan bir, iki veya altı ünitenin besleyicinize uygun olup olmadığını dürüstçe söylüyoruz.

Fabrikayla Başa Çıkmak Bir Komisyoncuyla Başa Çıkmaktan Daha İyidir

PFC tasarımı ve şebeke kodları hakkındaki teknik sorularınız, satıcının gelen kutusu aracılığıyla değil, doğrudan Yueqing'deki mühendislerimize iletilir.

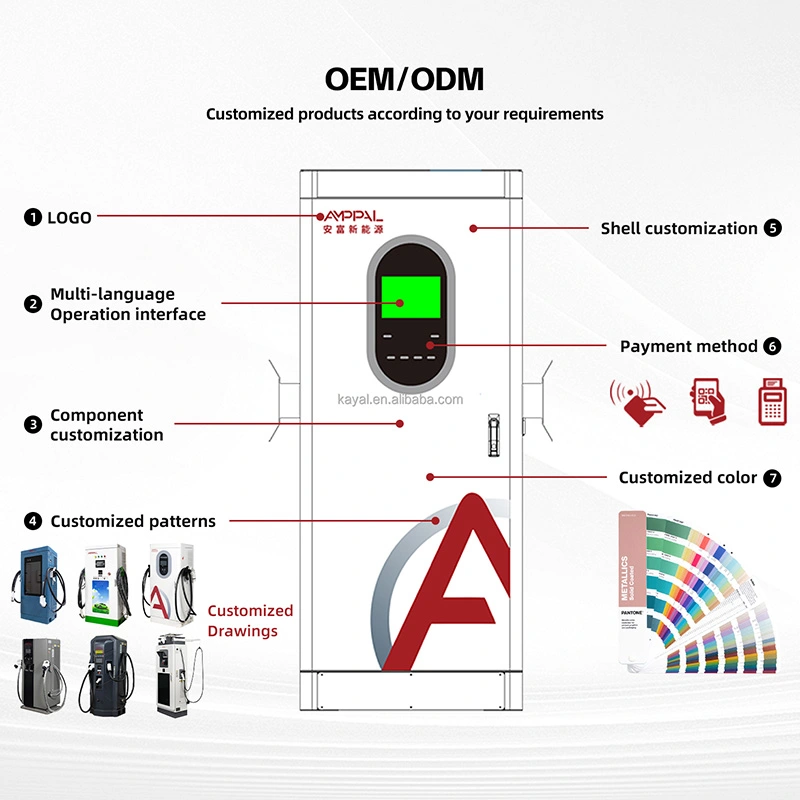

Tek bir tesisten OEM/ODM: özel renk, logo, donanım yazılımı varsayılanları ve kendi arka uç yapılandırmanız, tümü fabrikada yapılır.

Stok yapıları 15-20 iş günü içinde ayrılır; özelleştirilmiş siparişler yaklaşık 7-10 gün daha uzun sürer.

Yeni pazarlar için 1 birimden deneme siparişleri kabul edildi; 10'dan fazla birim için konteyner fiyatlandırması.

Garanti parçaları, talebin onaylanmasından sonraki 48 saat içinde DHL/FedEx tarafından gönderilir; uzaktan tanılama OCPP bağlantısı üzerinden yürütülür.

Kasalar, Konteynerler ve Gümrük Evrakları

Her sandıkta ünitenin yanı sıra toplu güç kalitesi raporu da bulunur; bu dosya hem gümrük müşavirinizin hem de hizmet sağlayıcınızın isteyebileceği dosyadır. Kabinin ağırlığı yaklaşık 300 kg'dır; kontrplak kutu 60-80 kg ekler ve 10-14 kasa 40HQ konteynere sığar.

CIF, CFR veya DDP'yi tercih etmediğiniz sürece FOB Ningbo veya Shanghai geçerlidir. Forkliftin önceden rezerve edilebilmesi için paketlemeden önce bir palet şeması yayınlanır.

Siparişle birlikte gönderilen evraklar: ticari fatura, paketleme listesi, menşe sertifikası, CE/TUV dosyaları ve PF/THD raporu.

Hizmet Şartları: İki Yılın Aslında Neleri Kapsıyor

Modüller, kontrolör ve filtreleme aşaması genelinde iki yıllık dönem. PFC bölümü, ucuz ünitelerde sessizce bozulan kısımdır; bizimki açıkça ele alınmıştır.

Onaylanan iddialar, yedek parçaların 48 saat içinde (Avrupa çapında genellikle 3-5 iş günü) kuryeye gönderilmesini sağlıyor.

Firmware ve parametre güncellemeleri OCPP aracılığıyla uzaktan iletilir; çoğu sorun hiçbir zaman saha ziyaretine ihtiyaç duymaz.

İlk kurulumlar, video devreye alma çağrısı alır; topraklama, kablolama ve arka uç eşleştirmesi canlı olarak incelenir.

Önerilen rutin: filtreler her 6 ayda bir temizlenir, terminaller yıllık olarak yeniden torklanır ve baraya yeni yükler katıldığında giriş dalga formu yeniden kontrol edilir.

Kurulum Notları: Yanlış ve Doğru

Yanlış: Bu şarj cihazını, motor tahrik harmonikleriyle zaten ağır olan bir besleyiciye yerleştirmek, ardından saha sorunları için üniteyi suçlamak. Sağ: önce gelen dalga biçimini ölçün; Mühendislerimiz gerekirse kayıt ve boyut azaltımını yorumlar.

Yanlış: Nötr iletkenin üç fazlı beslemede hiçbir zaman akım taşımadığını varsayıyoruz. Sağ: THD ≤%5 nötr yükü küçük tutar, ancak AC girişi yine de kılavuza göre kablolanmalıdır (belirtildiği gibi 4 çekirdekli veya 5 çekirdekli).

Yanlış: Kapasiteyi kontrol etmeden üniteyi küçük bir jeneratörden çalıştırmak. Doğru: Bu PFC girişini besleyen bir jeneratörün sabit voltaj ve frekansa ihtiyacı vardır; ani artı sürekli yük için derecelendirildiğini onaylayın.

Yanlış: Ünite asla alarm vermediği için yıllık tork kontrolünün atlanması. Sağda: 80kW'ın altındaki gevşek bir terminal yavaşça ısınır; 15 dakikalık çek, erimiş bir kulptan daha ucuzdur.

Yanlış: PF'nin ≥0,99 olduğuna inanmak, diğer site yüklerini göz ardı etmenize olanak sağlar. Doğru: şarj cihazı temiz, ancak transformatör hala baradaki diğer her şeye hizmet ediyor.

Operatör Hikayeleri: Sayılar Onlar İçin Ne Sağladı?

Hollanda'daki bir lojistik parkı, Ekim 2025'te aynı zamanda bir soğuk hava deposunu da besleyen ortak bir 630 kVA transformatöre altı AF-DC-80-Y-B-O-4-H ünitesi kurdu. Danışmanları THD'yi ortak bağlantı noktasında ölçtü: altı şarj cihazı çalışırken %4,9, denedikleri iki daha ucuz üniteyle ise %11. Şikayetleri: Kapı menteşeleri, kapının ağırlığına göre hafif geliyor.

Türkiye'deki bir otel zincirinin Bodrum ve Antalya'da dört dairesi bulunuyordu. Şebekeye bağlantı başvurusu, test raporları eklendiğinden harmonik çalışması yapılmadan geçti. Operasyon müdürü, 65dB'lik fan gürültüsünün geceleri havuz kenarından duyulduğunu belirtiyor.

Mexico City'deki bir perakendeci, aynı zamanda yürüyen merdiven bankasını da besleyen bir çatıya iki ünite koydu. Alışveriş merkezinin elektrik ekibi, güç kalitesi nedeniyle diğer iki markanın şarj cihazını reddetmişti; bu bir hafta içinde incelemeyi geçti. Sıkıntı: Yan QR paneli tozu hızlı bir şekilde topluyor.

SSS

S: THD ≤%5 pratikte tam olarak ne anlama geliyor?

C: Giriş akımındaki toplam harmonik bozulma, tam yükte temel değerin %5'inde veya altında kalır. Pratik olarak şarj cihazı, tesisinizin elektrik sistemine çok az miktarda harmonik kirlilik katar; bu, çoğu kullanım limitinin oldukça altındadır.

S: Bu şarj cihazı tesisatımın reaktif güç cezalarını tetikleyecek mi?

C: Hayır. Güç faktörü ≥0,99 olduğunda reaktif bileşen ihmal edilebilir düzeydedir, bu nedenle kamu hizmetlerinin reaktif enerji veya düşük güç faktörü için faturalandırmasının sizden ücret alması için bir dayanak yoktur.

S: Ayrı bir harmonik filtreye veya güç faktörü düzeltme ünitesine ihtiyacım var mı?

C: Hayır, kabinin içindeki aktif ön uç her ikisini de yapar. Bu modeli pasif doğrultucu şarj cihazı yerine seçmenin amacı budur.

S: Dizel jeneratörden çalıştırılabilir mi?

C: Evet, eğer jeneratör AC380V ±%15 penceresi dahilinde sabit voltaj ve frekansa sahipse ve yeterli kapasiteye sahipse. Taahhüt etmeden önce jeneratör boyutunu bizimle teyit edin.

S: PF rakamı tam yükte mi yoksa yalnızca rölantide mi ölçülüyor?

C: Tam yükte ve ayrıca %25, %50 ve %75 yükte. Toplu rapor dört noktanın tamamını gösterir; bunu isteyin.

S: Hangi şebeke bağlantı belgelerini sağlıyorsunuz?

C: CE/TUV sertifikaları, PF ve THD eğrilerini içeren güç kalitesi test raporu ve İngilizce veri sayfaları. Bunlar Avrupa, Orta Doğu ve Latin Amerika'daki çoğu hizmet incelemesini kapsamaktadır.

S: Temiz enerjinin maliyeti daha mı yüksek?

C: Aktif PFC aşaması, ucuz bir redresöre kıyasla bir miktar bileşen maliyeti ekler - ancak bu, kaçınılan cezalar, transformatör yükseltmeleri ve servis çağrılarının yanında küçüktür.

S: 230V tek fazda 80kW çalıştırabilir miyim?

C: Hayır, bu AC380V ±%15 gerektiren üç fazlı bir ünitedir. Tek fazlı sahalar için bunun yerine 40kW'a kadar duvara monte DC şarj cihazlarımıza bakın.
