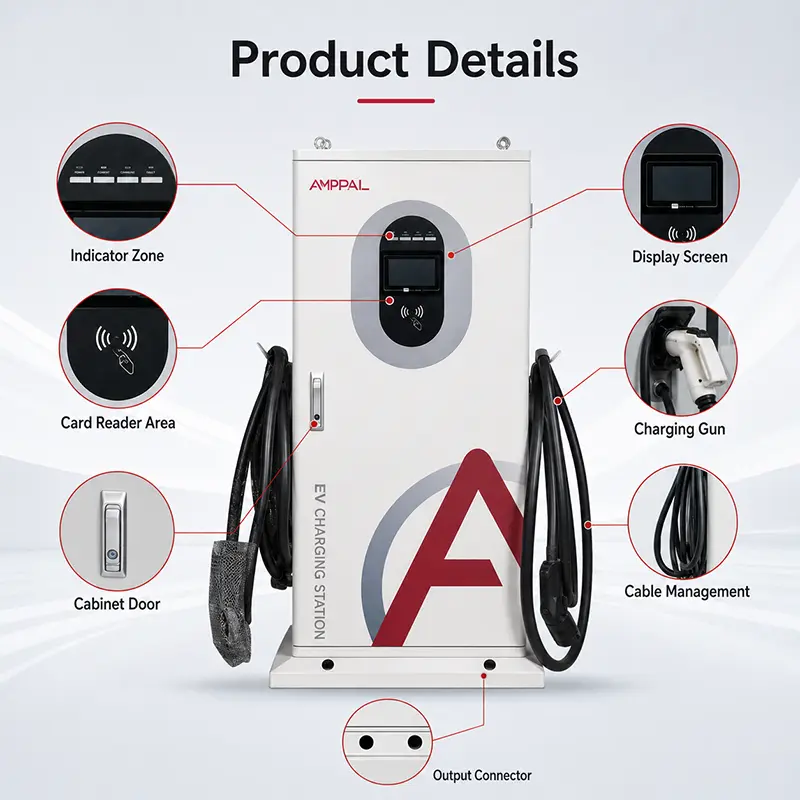

Halka Açık Otopark için 40kW Ticari Entegre DC EV Şarj İstasyonu

Bu Şarj Cihazı Nedir ve Nerede Yaşaması Gerekir?

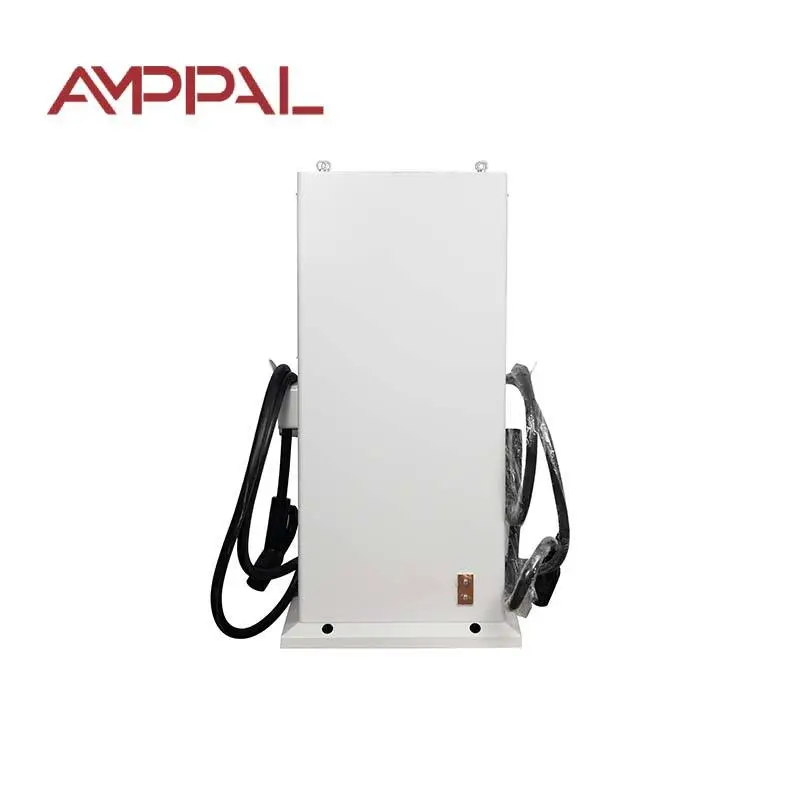

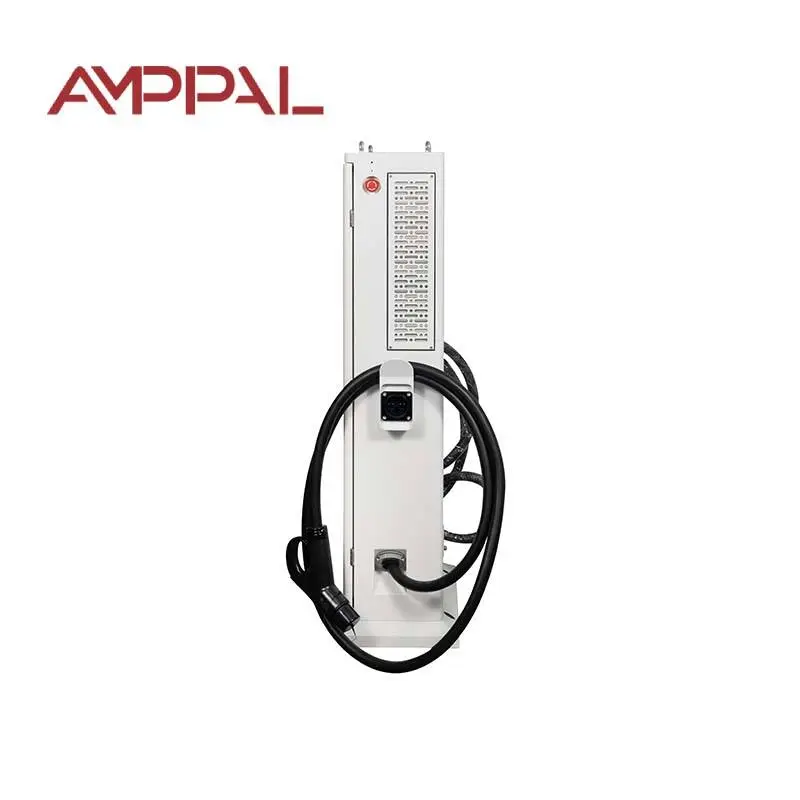

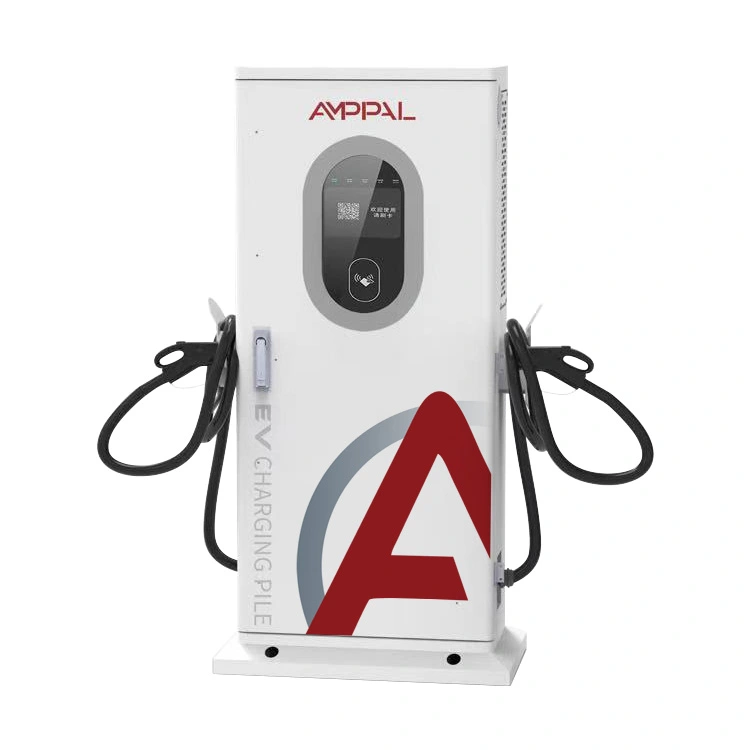

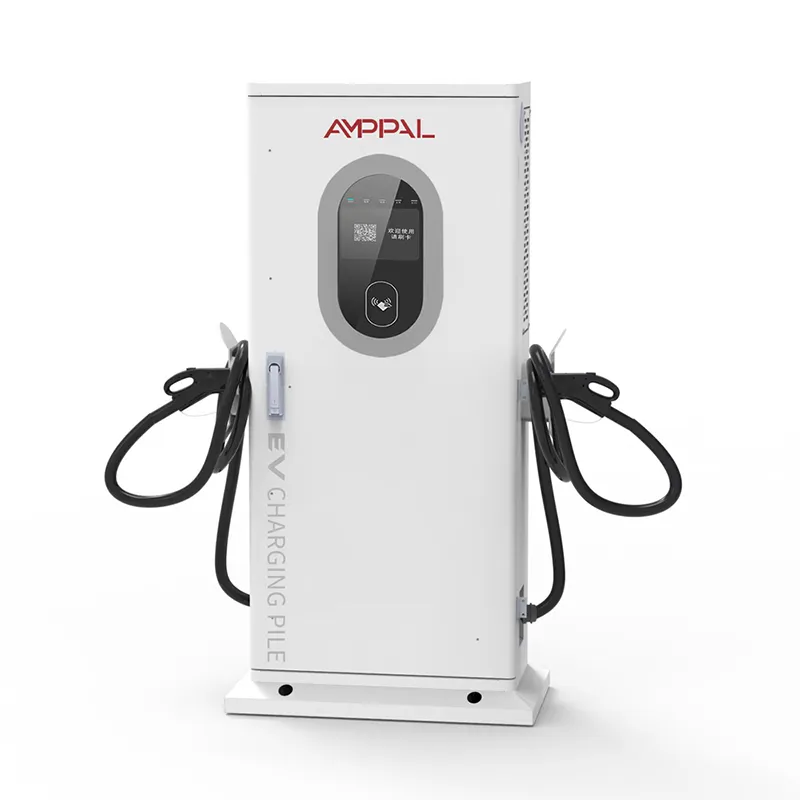

Tuzlu hava, çöl sıcağı, dondurucu geceler; ucuz şarj cihazlarını öldüren ortamlar tam olarak AF-DC-040-Y-B-O-3/4/5-H'nin hayatta kalmak için tasarlandığı ortamlardır. AC380V +/- %15'te 100A'ya kadar 200-1000VDC'de 40kW çıkışa sahip, 1517 x 650 x 300 mm'lik tabana sahip bir kabinde, zeminde duran entegre bir DC hızlı şarj cihazıdır.

Hiç kimse 40kW'lık bir üniteyi göz alıcı olduğu için satın almıyor. Gerçek müşterilerin (taksiler, kamyonetler, işe gidip gelenler) bir iş gününü, hiç kullanmadıkları elektrik için ödeme yapmadan kapsıyor. Karar verici soru etiket fiyatı değildir.

Bu Birim Neden 5 Yıldan Daha Az Maliyete Sahiptir?

IP54 seviyesinde toz kaplamalı çelik kabin: toz geçirmez ve su sıçramasına karşı dayanıklı olduğundan kıyı tuzu ve yol kiri elektronik aksamlar yerine boyaya saldırır.

Ünite -25 C kışları ve +50 C yazları idare eder, ölmek yerine sorunsuz bir şekilde değer kaybı yaşanır - mantık modülleri korur.

Her üretim partisinden bir numune üzerinde 96 saatlik tuz püskürtme testi - denizcilik sınıfı ekipmanlar için kullanılan standardın aynısı.

Aşınma parçaları (tabanca, fanlar, filtre, elek) yerel bir elektrikçinin yerinde değiştirebileceği takılabilir modüllerdir.

Yedek parçalar 8 yıldan fazla stoklanır ve aşınan parçalar pahalı olanlar değil, ucuz olanlardır.

%95'lik en yüksek verimlilik ve bekleme mantığı: Oturumlar arasında duran bir ünite, birkaç LED ampul kadar enerji çeker.

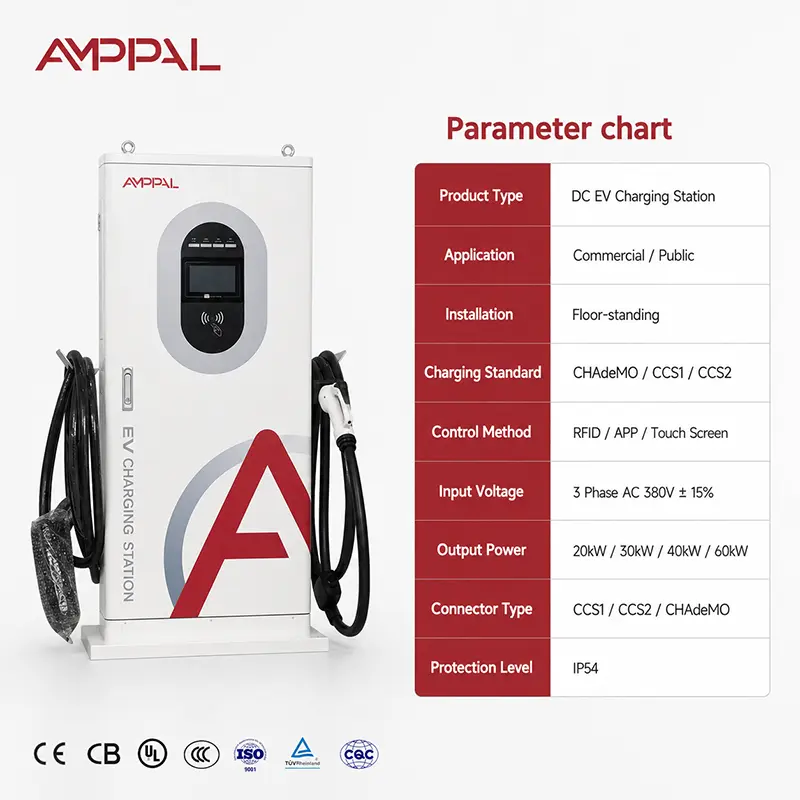

Teknik Özellikler - 40kW Model AF-DC-040-Y-B-O-3/4/5-H

40 kW'ın Anlamlı Olduğu Yer - Beş Gerçek Site

Deniz suyuna 500 m mesafedeki kıyı yakıt istasyonları - tuz püskürtme hikayesi burada en önemli şeydir ve toz boya, maliyetini ikinci yılda geri kazanır.

Desert highways in the Gulf, where afternoon cabinet temperatures pass 60 C and only wide-temperature units survive two summers.

Dağ geçitleri ve -25 C'ye kadar soğuk depolar - ünite daha ince tasarımların sıkıştığı yerde başlar.

Arabaların 2-6 saat beklediği ve 40kW'lık pillerin çoğunu tam hızlı şarj seansı olmadan doldurduğu havaalanı ve otel vale parkları.

Teslimat kamyonetlerinin ve çalışan arabalarının bulunduğu sanayi parkları - 40 kW'lık bir ünite, mütevazı bir filonun trafo yükseltmesi olmadan hareket etmesini sağlar.

Tasarım Onu Nasıl Hayatta Tutuyor?

Isı gerçek düşmandır. Hava ön taraftan alçaktan girer, güç modüllerini geçer ve üst taraftan çıkar; bu, duvara karşı bile çalışan düz bir baca yoludur. Kontrol panosu modül sıcaklığını sürekli olarak izler; kabin ısınırsa, şarj cihazı oturumu durdurmak yerine sorunsuz bir şekilde gücünü azaltır.

Muhafaza işin ikinci yarısını yapar. Toz boya ıslak olarak püskürtülmez, fırınlanır, bu nedenle çakıl kamyonlarının ve arabaların neden olduğu talaşlara karşı dayanıklıdır. Ekranın ve kapının etrafındaki contalar yapıştırılmak yerine sıkıştırılmıştır, bu nedenle IP54 derecesi yıllar boyu açıldıktan sonra bile geçerliliğini korur.

Üçüncüsü, aşınan parçalar ucuz parçalardır. Bir fan, bir filtre veya bir ekran, yeni bir şarj cihazının maliyetinden çok daha düşük bir maliyete sahiptir ve küçük bir kutu yedek parça, iki veya üç ünitenin sağlıklı kalmasını sağlar; servis merkezine gitmenize gerek kalmaz.

Sertifikalar, Testler ve Toplu Kanıtlar

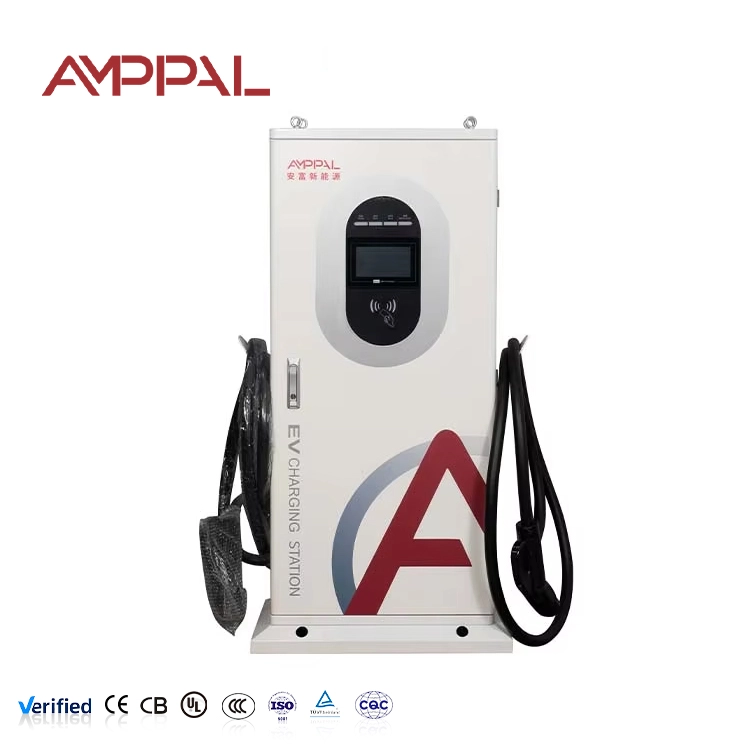

İhalede verebileceğiniz sertifikalar: Yurt içinde CE, TUV, CB, artı CCC ve Kuzey Amerika için talep üzerine UL.

IP54, bir veri sayfasından varsayılmadan, kurum içi toz ve sıçrama testiyle doğrulanmıştır.

Tuz spreyi her partinin numunesi üzerinde 96 saat çalışır ve kötü kaplamayı kıyıya ulaşmadan yakalar.

Her ünite -25 C'de soğuk başlatma ve 40 C'lik ortamda 24 saatlik tam yükte çalışma yapar ve ünite başına termal kayıt tutulur.

Sayacın kalibrasyon sertifikası üniteyle birlikte gönderilir, böylece ilk sürücü faturanız doğrulanmış bir okumaya dayanır.

Çelik Rulodan Sandıklı Şarj Cihazına: 8 Adım

Kesme ve katlama, FANUC ve TRUMPF robot hücreleriyle paylaşılan CNC zımba ve lazer hatlarında gerçekleşir.

Toz kaplama kürlenir, ardından aynı partiden numuneler 96 saatlik tuz püskürtme odasına girer.

AC ve DC bölümleri ayrı hatlara monte edilir, böylece takımlar hiçbir zaman ikisinin arasından geçmez.

Kablolama belgelenmiş bir tork programını takip eder; her pabuç hissedilerek değil belirli bir sayıya göre sıkılır.

Daha sonra koruma testleri gelir: aşırı sıcaklık, aşırı voltaj ve toprak hatası; bunların her biri makinede bilinçli olarak tetiklenir.

Ünite, -25°C'de soğuk başlatmayı, ardından termiklerin kaydedildiği 40°C'de 24 saatlik tam yük çalışmasını atlatır.

Contalar, kapı contaları ve kablo rakorları kontrol edilir; IP54 su püskürtme testi altı yönden yapılır.

Kalibrasyon sertifikası verilir ve ünite nakliye için kasaya konur.

Boyutlandırma Kılavuzu: 40kW Sizin İçin Doğru Güçlü Güç mü?

Müşterileriniz 30-90 dakika kaldığında ve siteniz açık havada, açık havada veya her ikisinde de olduğunda 40kW'ı seçin. Taksi durakları, bayi alanları, otel ön avluları ve depo alanları için 30 kW'ın yavaş olduğu ve 60 kW'ın kimsenin kullanmadığı besleme gücü olduğu en tatlı noktadır. Ayrıca mevcut 380V bağlantıların çoğuna uyar ve inşaat işlerini küçük tutar.

Şimdi dürüst kısım. Her seansın 30 dakikanın altında bitmesi gerekiyorsa 40kW yanlış araçtır; 60kW veya üstüne çıkın. Siteniz hava koşulları olmayan temiz bir kapalı garaj ise, IP54 ve ihtiyacınız olmayan tuz spreyi için para ödüyorsunuz; duvara monte edilen iç ünitenin maliyeti daha düşüktür. Ve eğer günde 20 saat tam yükte çalışıyorsanız, ilk günden itibaren genişletilmiş yedek parça kitini satın alın; tabanca ve fanlar aşınabilir parçalardır, tam olarak.

Yueqing Fabrikasından Doğrudan Satın Alma

Ödemeden sevkiyata kadar: Numuneler için 3-5 iş günü, dolu bir konteyner için 15-20 iş günü.

Örnek MOQ tek bir birimdir; Konteyner fiyatlandırması 10 birimden başlıyor ve karışık modeller konteyneri paylaşıyor.

OEM ve kişiselleştirme: logo, kabin rengi, ödeme entegrasyonu ve özelliklerinize göre güç etiketleri.

Evrak işleri faturayı, paketleme listesini, konşimentoyu, CE/TÜV sertifikalarını ve test raporlarını ve ayrıca Avrupa'ya giden siparişler için AB uygunluk beyanını kapsar.

AMPPAL, 2014'ten bu yana 1 milyondan fazla ünite teslim etti ve kendi ekipmanıyla 200'den fazla istasyonu işletiyor; günlük olarak kullandığımız ekipmanların arkasında duruyoruz.

Birimler Nasıl Sandıklanır ve Sevk Edilir?

Sandık, ünitenin ayak izine uyuyor: dört yönlü palet tabanı üzerinde köpük köşe blokları bulunan, okyanus ayağı için nem geçirmez bir ahşap çerçeve. Tabanca kablosu sarılmış ve bağlanmıştır, böylece konnektör yük altında asla sallanmaz.

Palet konumu başına bir sandık. 20 ft'lik bir konteyner yaklaşık 10 ünite taşır; 40 ft'lik yüksek küp yaklaşık 24 adet duvara monte modellerle karıştırılmıştır. Kapılar kapanmadan önce her konteynerin fotoğrafı çekiliyor.

Ticaret şartları, limanınıza teslim edilen EXW Yueqing, FOB Ningbo veya CIF'dir. Avrupa'ya giden siparişlere AB uygunluk beyanı dahildir.

Yedek Parça, Onarım ve İşletme Maliyeti

İki yıllık dönem güç modüllerini, denetleyiciyi, ekranı ve soğutma sistemini kapsar. Bunun ötesindeki bütçe: Üçüncü yıl civarında bir fan seti, dördüncü yıl civarında yoğun bir sahada bir silah montajı.

Yedek parçalar 8 yıldan fazla stokta kalır (ekranlar, tabancalar, fanlar, filtreler, kontrol panoları) ve çoğu bir hafta içinde ayrılır.

Uzaktan ürün yazılımı güncellemeleri ve OCPP 1.6/2.0 yapılandırma desteği, e-posta veya WhatsApp ile bir iş günü içinde yanıtlanır.

Bakım tavsiyemiz: tozlu veya kıyı alanlarındaki emme filtresini ayda bir temizleyin, deniz kenarındaki kabindeki tuzu yıkayın, bağlantıları her yıl torklayın.

Beş yıllık yedek parça sepeti fiyat teklifini isteyin: fanlar, filtreler, bir ekran, bir tabanca tertibatı - bütçenizi bir kez belirlersiniz, bir şeyler her bozulduğunda değil.

Gördüğümüz Alan Hataları (Yanlış/Doğru)

Yanlış: Ünite iyi yalıtılmış göründüğü için topraklama çubuğunun atlanması. Doğru: kılavuza göre uygun bir PE toprak bağlantısı kurun; Aşırı gerilim koruması yalnızca toprak yolu gerçek olduğunda çalışır.

Yanlış: Forkliftlerin geçtiği asfaltta kablonun sürüklenmesine izin vermek. Sağda: Kablo kancasını veya küçük bir standı kullanın ve ceketi ayda bir inceleyin; kesilmiş bir ceket daha sonra garantiyi geçersiz kılan bir onarım haline gelir.

Yanlış: kapı açıkken veya konektörler takılıyken kabini basınçlı suyla yıkayın. Doğru: ünite kilitli ve kapakları kapalıyken yıkayın, ardından tuz filmini çıkarmak için kıyı bölgelerinde tatlı suyla durulayın.

Yanlış: Üst egzozu bir tabela veya rafla kapatmak. Doğru: Üst kısmı açık tutun; baca hava akışı tüm soğutma stratejisidir.

Yanlış: Kırık bir ekranın haftalarca hizmette bırakılması. Sağ: ekran modülünü yaklaşık 15 dakika içinde değiştirin; çatlak bir ekran HMI boşluğuna nem girmesine neden olur.

Sahadan Operatör Geri Bildirimi

Hırvatistan'ın Split kentindeki bir yakıt distribütörü (Eylül 2025), Adriyatik'ten 40 m uzakta üç ünite işletiyor. Kararı: Önceki markasının sekiz ay içinde kapı contasının altında paslandığı iki kış boyunca tuz serpintisinden sonra toz boya hala yeni görünüyor. Adil şikayeti, kapı contasının yeniyken kapanması zor olduğu; birkaç hafta sonra yumuşar ve artık fabrikada önceden yağlıyoruz.

Kazakistan'ın Karaganda kentindeki bir madencilik yüklenicisi (Aralık 2025) şantiye araçlarını -22 C'ye kadar şarj ediyor. Üniteler ön ısıtma olmadan çalışıyor ve şarj oluyor, bu da elektrikçisini bu fiyat noktasında şaşırttı. Bize notu: Dokunmatik ekran -15 C'nin altında yavaş çalışıyor, bu nedenle gece seanslarını sabit zamanlı olarak programlıyor ve gündüzleri manuel kullanım için tutuyor.

BAE, Dubai'deki bir otel sahibi (Mart 2026) teknik özellik sayfalarını değil faturaları karşılaştırıyor: 40kW'lık bir ünite artı bir yedek ekran ve tabanca, iki yıl içinde ona, sıcakta başarısız olan ve onarım lojistiğindeki tasarrufları tüketen önceki iki ucuz ünitesine göre yaklaşık %18 daha ucuza mal oldu. Onun yakınması: Filtrenin Körfez tozundan dolayı ayda bir temizlenmesi gerekiyor, bu yüzden filtreleri onlu kutular halinde satın alıyor.

SSS - Dayanıklılık, Yedek Parçalar ve Çalıştırma Maliyetleri

S: IP54 pratikte tam olarak neyi garanti ediyor?

C: Toz geçirmez iç kısımlar ve her yönden gelebilecek su sıçramalarına karşı koruma (yağmur, hortum spreyi, deniz spreyi). Suya daldırılamaz; tabanı durgun sudan uzak tutun.

S: Tuz püskürtme testi ne kadar sürer ve neden önemlidir?

C: Her partiden numune başına 96 saat. Bir saat, kıyıya yaklaşık haftalarca maruz kalınması anlamına gelir ve zayıf kaplamayı sevk edilmeden önce yakalar.

S: Ünite +50 C ortam sıcaklığında şarj olmaya devam edecek mi?

C: Evet, ancak modülleri korumak için çıkış yaklaşık 45 C'nin üzerinde kademeli olarak düşebilir - oturum durmak yerine azaltılmış güçle devam eder.

S: Hangi parçalar gerçekten aşınır ve bunların maliyeti nedir?

C: Fanlar, filtre, tabanca tertibatı ve elek normal aşınma parçalarıdır; takılabilir modüller 8 yıldan fazla stoklanır. Beş yıllık yedek parça sepeti teklifini isteyin.

S: 2 yıllık garanti tabancayı ve ekranı kapsıyor mu?

C: Üretim kusurları kapsam dahilindedir; Yanlış kullanım veya vandalizmden kaynaklanan fiziksel hasarlar söz konusu değildir. Bu nedenle sahada bir yedek tabanca ve siper bulundurmanızı öneririz.

Soru: Filtre ne sıklıkla temizlenmelidir?

C: Normalde 1-3 ayda bir, tozlu veya kıyı bölgelerinde ayda bir. Tıkalı bir filtre sıcaklığı yükseltir ve verimliliği sessizce azaltır.

S: Bu üniteyi iç mekanda çalıştırabilir miyim?

C: Evet, ancak ihtiyacınız olmayan dış mekan sertleştirmesi için para ödersiniz; Duvara monte iç mekan modellerimizin maliyeti daha düşüktür.

S: Proje ihalem için 96 saatlik tuz püskürtme sonucu mevcut mu?

C: Evet - toplu test raporları sevkiyatla birlikte düzenlenir ve talep üzerine ihale dokümantasyonu için bunları sağlayabiliriz.
