Ticari Filolar için 60 kW Hepsi Bir Arada DC EV Hızlı Şarj Cihazı

Bu Şarj Cihazı Nedir ve Şebekenizden Ne İstiyor?

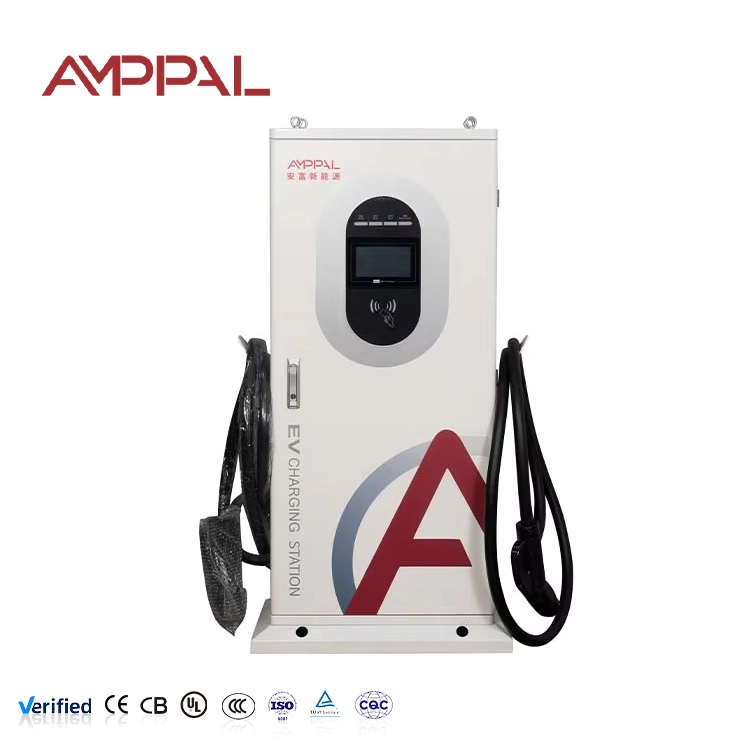

60 kW'lık bir şarj cihazı satın almadan önce, nadiren bir arabayı şarj edip edemeyeceği sorusu sorulur; bu, transformatörünüze, faz dengenize ve talep şarjınıza ne yapacağıdır. AF-DC-060-Y-B-O-3/4/5-H, taban dahil 1517 x 650 x 300 mm boyutunda, yerde duran entegre bir DC hızlı şarj cihazıdır ve bir AC380V +/- %15 üç fazlı girişten 133A'ya kadar 200-1000VDC'de 60kW sağlar.

Tam yükte faz başına yaklaşık 90A çeker; kesin rakam yerel voltajınıza ve güç faktörünüze bağlıdır. Bu sayı, yani aynı anda kaç ünitenin çalıştığı çarpı, projenizin gerçek spesifikasyonudur.

Site Planlayıcıları Neden Bu 60kW Üniteyi Seçiyor?

Yönetilebilir bir iştah: faz başına yaklaşık 90A, bir ünitenin genellikle mevcut 100A servise uyacağı ve inşaat işlerini küçük tutacağı anlamına gelir.

133A maksimum çıkış akımı yalnızca otomobillere değil, kamyonetlere ve hafif kamyonlara da ulaşır; mevcut aralık, daha büyük araçlar için 60kW'ın hızlı hissetmesini sağlayan şeydir.

Yük yönetimi kancalarına sahip OCPP 1.6/2.0: bir saha kontrolörü toplam saha gücünü kapsıyor ve birimleri sıralıyor; altı şarj cihazını dört kişilik bir transformatöre nasıl sıkıştırıyorsunuz.

%95'lik maksimum verimlilik, daha az satın alınan enerjinin kabin ısısına dönüşmesi ve daha fazlasının aküye ulaşması anlamına gelir.

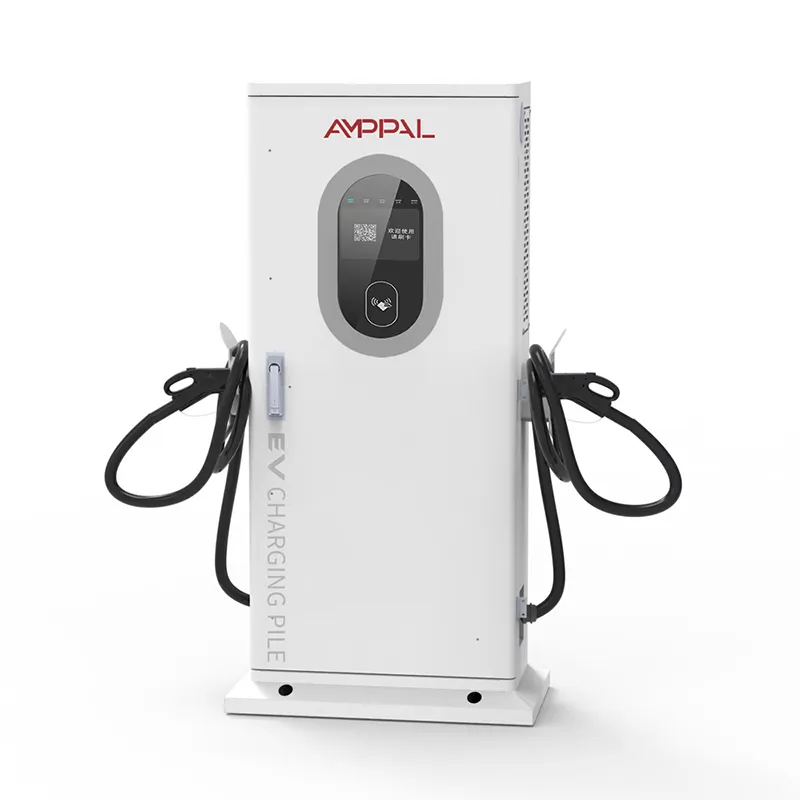

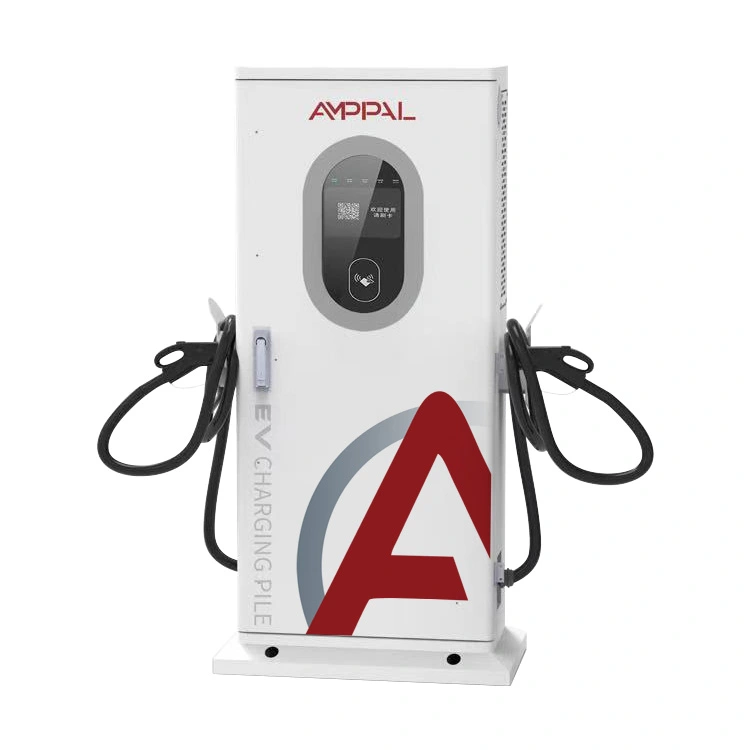

1517 x 650 x 300 mm'lik ince bir sütun - altı ünite, sahaya hakim olmadan ön avlu duvarını sıralıyor.

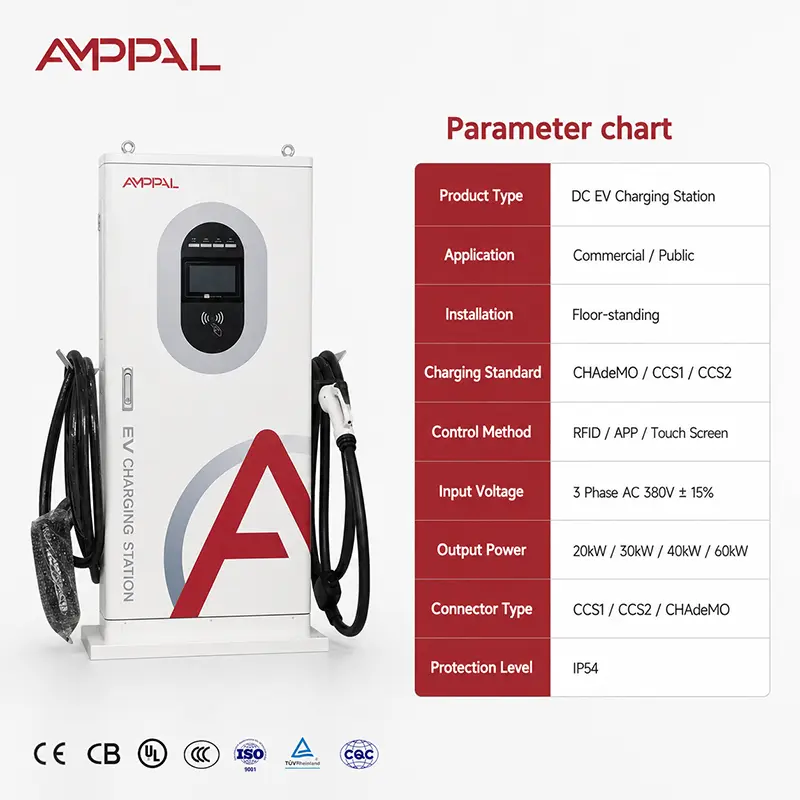

Teknik Özellikler - 60kW, AF-DC-060-Y-B-O-3/4/5-H

60kW'ın Kazandığı Beş Saha

Otoyol servis alanları: 20-40 dakikalık oturumlar 60kW'a uygundur ve yön başına iki ünite, 120kW'lık bir şebeke taahhüdü olmadan kuyrukların hareket etmesini sağlar.

Taksi ve araç çağırma merkezleri: 60kW, bir kahve molasında taksiyi döndürür ve 133A daha büyük e-arama kamyonetlerine yardım eder.

Teslimat kamyonetlerinin bulunduğu lojistik depoları: Vardiyalar arasında 60kW'lık yüklemeler, 30-60 kWh'lik aküleri idare eder.

Pilottan tam yapıya kadar ölçeklenen çok üniteli ön avlular: ikiyle başlayın, kullanım arttıkça çiftler ekleyin - aynı model, aynı ızgara matematiği.

Solar artı depolama hibrit siteleri: Şarj cihazı, güneş penceresi sırasında 60kW alır ve geceleri yük yönetimi aracılığıyla kısılır.

Ünite Şebekenizle Nasıl Konuşur?

Giriş katı, aktif güç faktörü düzeltmeli üç fazlı bir doğrultucudur, bu nedenle akım çekimi ideal çizgiye yakın kalır: 60.000 W bölü 380 V, kök üç, verimlilik ve güç faktörü - pratikte faz başına yaklaşık 90A. Bu rakamı hizmet uygulaması ve kesici kontrolü için saklayın.

Çıkış, araca göre kontrol edilir: ünite, voltajı BMS ile görüşür ve akünün kabul ettiği şekilde 133A'ya kadar akımı düzenler. Şarj eğrileri yukarıya doğru düzleşir, bu nedenle birlikte biten iki arabanın her biri 60kW'tan daha az güç çeker; gerçek talep genellikle isim plakası toplamının altındadır, bu da eşzamanlılık faktörlerini meşru kılar.

Çok üniteli sahalar için OCPP bağlantısı donanımdan daha önemlidir: bir kontrolör saha sınırını (örneğin altı ünitede 240kW) belirler ve üniteler bunu dinamik olarak paylaşır. Bu, transformatörünüzü bir adım adım azaltabilir ve bununla birlikte talep ücretinizi de azaltabilir.

Uyumluluk ve Fabrika Testi Kanıtları

Uyumluluk seti: Avrupa için CE ve TUV, uluslararası ihaleler için CB, ülke içinde CCC, ABD projeleri için talep üzerine UL.

IP54 toz ve sıçrama testleri odamızda yapılmaktadır; derecelendirme test edilir, tahmin edilmez.

Her üretim partisinden alınan 96 saatlik tuz spreyi numunesi, kıyı ve sanayi bölgelerini kaplama arızalarından korur.

Her ünite 40°C'de 24 saatlik tam yükte yanma işlemini tamamlar; %94'ün altındaki verimlilik sevkıyat değil, yeniden işleme anlamına gelir.

DC ölçer izlenebilir bir referansa göre kalibre edilir; sertifika üniteyle birlikte gönderilir.

Fabrikanın İçinde: 60kW'lık Bir Ünite Nasıl Monte Edilir?

Çelik saclar CNC makineleri ve lazer kesicilerle delinir, kesilir ve katlanır, ardından toz boya ile kaplanır.

Tuz püskürtme numuneleri partiden çekilerek montaj başlamadan 96 saat önce test edilir.

AC giriş bölümü ve 60kW DC yığını, tork kontrollü aletlerle ayrı hatlar üzerine inşa edilmiştir.

Kontrol panosu, DC ölçüm cihazı ve OCPP 1.6/2.0 iletişim modülü belgelenmiş bir programa göre kablolanmıştır.

Ürün yazılımı yanıp sönüyor; 133A çıkış yolunun tamamı aküye değil elektronik yüke göre doğrulanır.

Soğuk ve ısı odası çalışmaları, 40°C'de 24 saatlik tam yükte yanma işleminden önce gerçekleşir.

IP54 contalar, rakorlar ve kapı contaları incelenir; Bunu altı yönlü su spreyi takip eder.

Kalibrasyon sertifikası verilmiş, ünite kasalanmış.

Saha Planlama Kılavuzu: 2 Üniteden 6 Üniteye

Transformatörle başlayın. Tam yükte iki ünitenin toplam faz başına yaklaşık 180 A'ya ihtiyacı vardır - genellikle tavan boşluğu olan 100 kVA'lık bir transformatör veya tesisinizde halihazırda üç fazlı kapasite varsa mevcut bir hizmet. Dört ünite: faz başına kabaca 360A, bu da sizi 160-200 kVA'lık bir transformatöre iter.

İsim plakası aritmetiği için boyutlandırma yapmayın. 0,6-0,8'lik bir eşzamanlılık faktörü gerçekçidir çünkü oturumlar doğal olarak kademeli olarak ilerler; yük yönetimi, gerçek zirveye daha yakın tasarım yapmanızı sağlar. Faz dengesi de önemlidir: üniteleri birer birer ekleyin ve fazları değiştirerek sahanın dengeli kalmasını sağlayın; dengesiz bir saha daha yüksek kayıplar öder ve rahatsız edici arızaları tetikler.

Son olarak talep ücreti: kamu hizmetleri ayın en yüksek 15 dakikalık zirvesini ayrı olarak faturalandırır. Bir pencere için 360kW çeken altı ünitenin maliyeti bir kez değil, aylık gerçek paradır. Şarj aralığı sırasında güneş enerjisi ve mütevazı bir pil tamponu bu zirveyi tıraş eder; OCPP bağlantısı denetleyicinin bunu otomatik olarak yapmasını sağlayan şeydir.

İthalatçılar Neden AMPPAL'i Kısa Listeye Koydu?

Örnek siparişler 3-5 iş günü içinde gönderilir; Konteyner gönderileri, sipariş onayından sonra 15-20 iş günü içerisinde yola çıkar.

Bir numune biriminin ötesinde minimum değer yoktur; hacim fiyatlandırması 10'dan başlar ve 30/40/60kW modeller tek bir konteynerde seyahat edebilir.

Özelleştirme: logonuz, boya renginiz, ödeme uygulamanız, etiketleriniz.

Her gönderide faturayı, paketleme listesini, CE/TÜV sertifikalarını, test raporlarını ve menşe sertifikasını sağlıyoruz.

Geçmiş performans kayıtlarını kontrol edebilirsiniz: 2014'ten bu yana 1 milyondan fazla ünite, AMPPAL tarafından işletilen 200'den fazla istasyon ve Suudi Arabistan'daki NEOM yeşil hidrojen projesinde 500 sıvı soğutmalı ünite.

İhracat Paketleme ve Nakliye Koşulları

Her sandık bir palet pozisyonunu kaplar: dört yollu bir taban üzerinde ahşap bir çerçeve, ayak izine kadar köpükle bloke edilmiş ve okyanus ayağı için nemle sarılmış. Şarj kablosu, konnektörün korunmasını sağlayacak şekilde sarılmış ve bağlanmıştır.

Kabaca on kasa, 20 metrelik bir konteynere sığıyor; yaklaşık 24 kasa, duvara monte modellerle karıştırılmış 40 metrelik yüksek bir küp. Her gönderi yükleme sırasında fotoğraflanır.

EXW Yueqing, FOB Ningbo ve CIF'den limana seçeneklerinden alıntı yapıyoruz; Ningbo'daki nakliyeciler AMPPAL kasalarını iyi biliyor.

Teslimat Sonrası Servis ve Destek

Her ünite iki yıl garantilidir. Altı üniteli bir tesiste, bir şeyler arızalandığında hava taşımacılığına güvenmek yerine bir yedek modülü yerel olarak tutmanızı öneririz.

8 yılı aşkın süredir stoklanan yedek parçalar: ekranlar, tabanca düzenekleri, fanlar, filtreler, kontrol panoları - çoğu bir hafta içinde ulaşır.

Uzaktan ürün yazılımı güncellemeleri ve OCPP 1.6/2.0 yapılandırma desteği, e-posta veya WhatsApp yoluyla aynı gün yanıtla sağlanır.

Saha planlama yardımı şunları içerir: Mühendislerimiz, çoklu sipariş vermeden önce transformatör boyutunuzu, kablo planınızı ve faz planınızı inceler.

Yıllık servis kontrol listesi: filtre temizliği her 1-3 ayda bir, tork bağlantıları yıllık olarak, yük yönetimi ayarlarının üç ayda bir gözden geçirilmesi.

Kurulum Tuzakları (Yanlış / Doğru)

Yanlış: Ünite kendini düzelttiği için faz rotasyonunun önemli olmadığını varsaymak. Sağ: Enerji vermeden önce L1-L2-L3 dönüşünü doğrulayın; ters dönüş ünitede arızalara neden olur ve giriş aşamasına zarar verebilir.

Yanlış: Kablolamayı basit tutmak için tüm yeni üniteleri aynı faza bağlamak. Sağ: birimleri fazlara dağıtın; dengeli bir tesis, rahatsız edici gezileri önler ve daha düşük kayıplar öder.

Yanlış: Besleme kablosunu tam olarak kesici değere göre boyutlandırmak. Sağ: çalışma uzunluğu boyunca gerilim düşüşüne izin verin - terminallerde AC380V +/- %15'in altında, ünite güç kaybı veya arızalar.

Yanlış: Şebeke çalışması sırasında şarj cihazını taşınabilir bir jeneratörden çalıştırmak. Doğru: kararlı bir üç fazlı besleme kullanın; jeneratör frekans kayması giriş korumalarını karıştırır.

Yanlış: Altı ünitenin tamamının saha sınırı olmadan etkinleştirilmesi. Sağ: OCPP yük yönetimi sınırını transformatörün gerçek kapasitesine ayarlayın; bu, 200 kVA ile 400 kVA transformatör arasındaki farktır.

Site Sahibi Raporları

Malezya'nın Selangor kentindeki bir lojistik operatörü (Temmuz 2025), teslimat kamyonetleri için 100 kVA hizmetinde iki üniteyle işe başladı. 133A çıkışının 60 kWh'lik kamyonetlerini rotalar arasında yaklaşık bir saatte şarj ettiğini ve yük yönetimi sınırının trafo yükseltmesine gerek olmadığı anlamına geldiğini söylüyor. Şikayeti: Üçüncü taraf arka ucuyla ilk OCPP kurulumunun düzeltilmesi iki destek oturumu gerektirdi; artık istek üzerine arka ucu fabrikada önceden yapılandırıyoruz.

İspanya'nın Zaragoza kentindeki bir servis alanı operatörü (Ekim 2025), bir otoyol durağında dört ünite işletiyor ve mühendislerimiz 240 kW'lık bir saha sınırı belirledikten sonra talep ücretinin %23 düştüğünü gördü. Onun yakınması: Birinci ayda dördünü de Auto'da bıraktı ve iki ünite aynı 15 dakikalık aralıkta bitirerek zirveye ulaştı - kademeli ayarlar bunu düzeltti.

Monterrey, Meksika'daki bir saha geliştiricisi (Şubat 2026), 300 kVA trafo ve güneş enerjisiyle donatılmış altı üniteli bir ön avlu planladı. Üç ay sonra verdiği geri bildirim: Faz dengesi çalışma sayfası yeniden yapılanmayı kurtardı; ilk elektrikçisi üç üniteyi bir faza koymuştu. Notu: Yaklaşık 20 saniyelik dokunmatik ekran açılış süresi kuyrukta uzun geliyor; bir ürün yazılımı güncellemesi bu sayıyı 10'un altına düşürür.

SSS - Şebeke, Trafo ve Çoklu Ünite Planlama

S: 60kW'lık bir ünite şebekeden ne kadar akım çekiyor?

C: Yerel voltajınıza ve güç faktörünüze bağlı olarak tam yükte faz başına yaklaşık 90A; tam rakam isim plakasında ve kurulum kılavuzunda bulunmaktadır.

S: Mevcut bir 100A üç fazlı serviste 60kW'lık bir üniteyi çalıştırabilir miyim?

C: Genellikle evet, eğer ağır bir şey bu hizmeti paylaşmıyorsa ve çalışma voltaj düşüşünü önleyecek kadar kısaysa; Önce bir elektrikçiye yedek kapasiteyi doğrulatın.

S: 200 kVA'lık bir transformatör kaç adet 60kW'lık üniteyi destekleyebilir?

C: Tam eşzamanlı yükte yaklaşık dört veya 240-260kW civarında bir yük yönetimi sınırı ve gerçekçi oturum kademelendirmesi ile beş ila altı.

S: Talep ücreti nedir ve bana nasıl yansır?

C: Kamu hizmetleri ayın en yüksek 15 dakikalık ortalama talebini ayrı olarak faturalandırıyor; bir pencere için 360kW çeken altı ünitenin size aylık maliyeti vardır. Site kapakları, şaşırtıcı ve güneş enerjisi/pil tıraş eder.

S: Şarj cihazı diğer markaların yük yönetimini destekliyor mu?

C: OCPP 1.6/2.0 aracılığıyla üniteler saha kontrolörünü dinler; karma markalı filolar, kontrolörün herkese OCPP konuşması durumunda çalışır.

S: Elektrik tasarımını yeniden yapmadan daha sonra ünite ekleyebilir miyim?

C: Birinci günden itibaren son sayım için transformatör ve kablo programını planlayın; Ünitelerin daha sonra eklenmesi, mekanik kurulum artı kontrolör değişikliğidir.

S: Bu ünite sahadaki güneş enerjisi ve pillerle çalışıyor mu?

C: Evet - sitenin tedarik ettiği her şeyden ücret alır ve OCPP, kontrolörün yoğun tarife aralıklarında güneş enerjisi ve şebeke sınırlamasına öncelik vermesine olanak tanır.

S: Ünite yalnızca 60kW iken neden 133A çıkışı?

C: Çıkış voltajı 200-1000VDC arasında değiştiği için; 450V'ta 60kW'lık bir şarj cihazının yaklaşık 133A'ya ihtiyacı vardır. Bu mevcut değer onu 400V sınıfı araçlar için hızlı kılan şeydir.
