Ticari Filolar için 180 kW Ağır Hizmet Entegre DC Hızlı EV Şarj Cihazı

Bu 180 kW'lık Kabin Nedir ve Neden O&M Ömür Boyu Maliyetine Karar Veriyor?

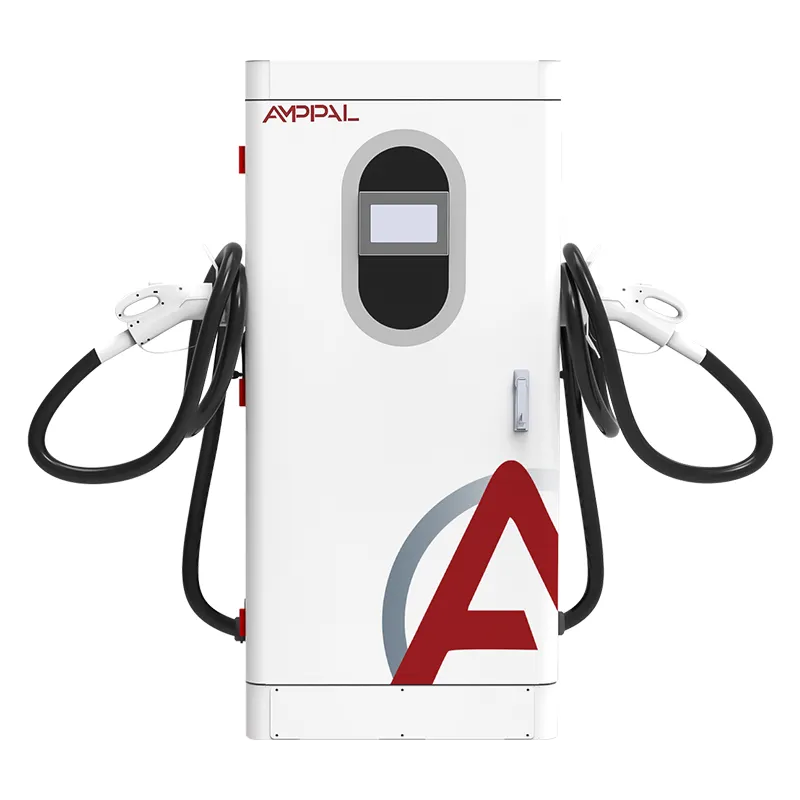

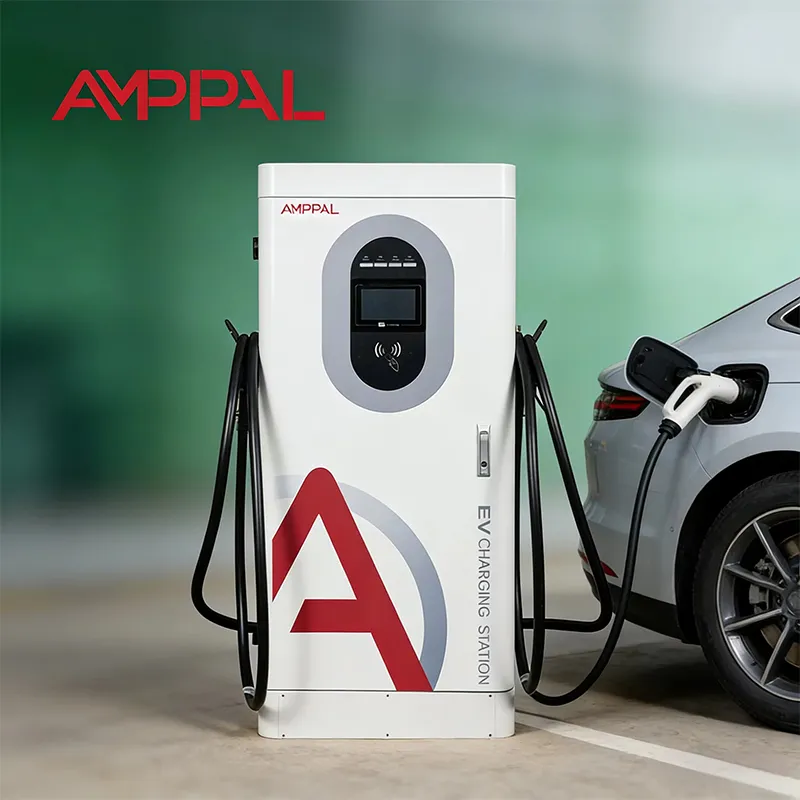

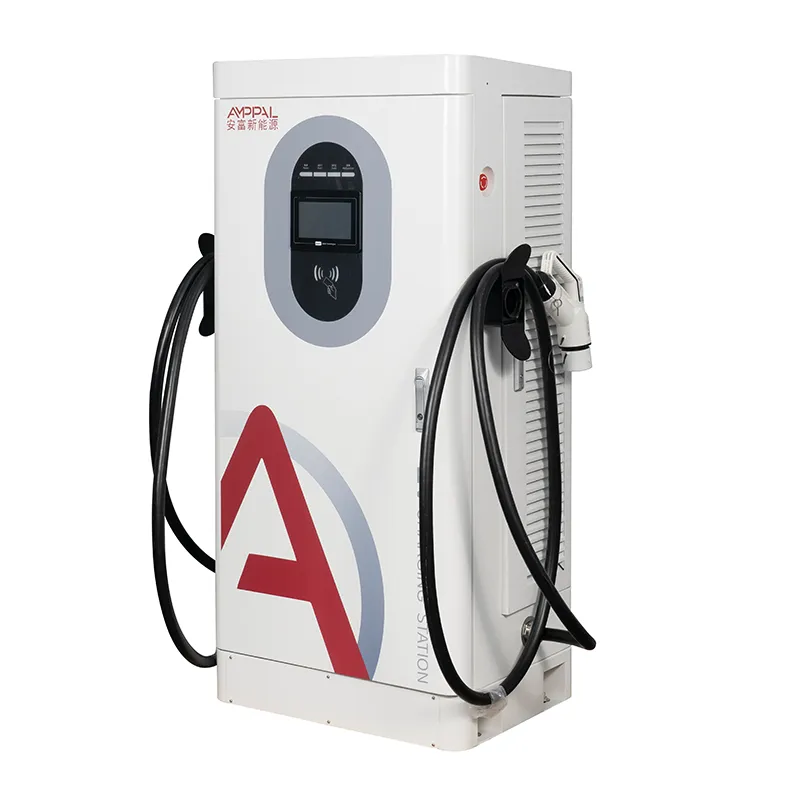

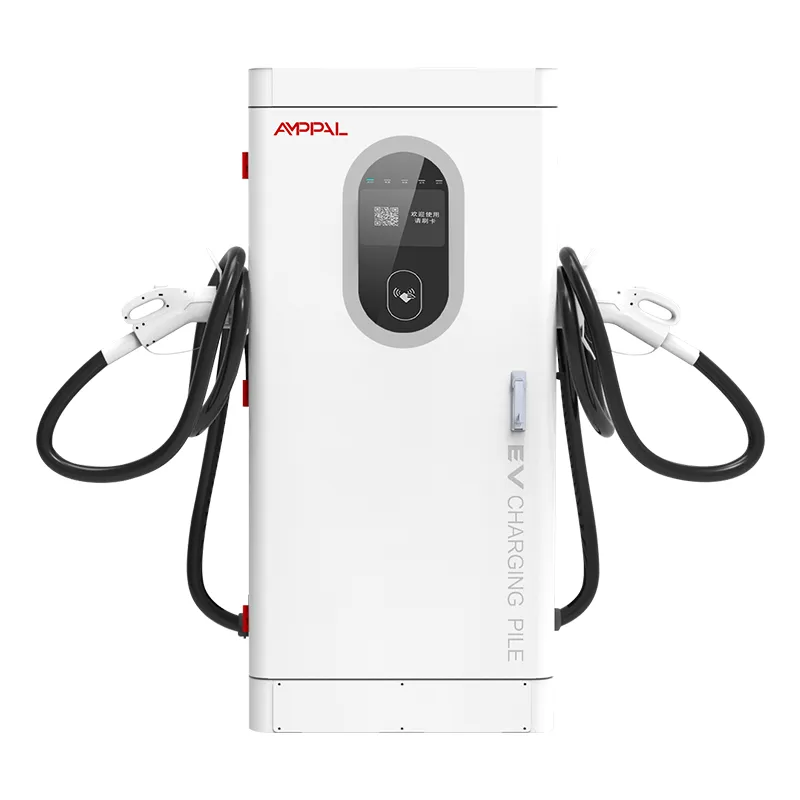

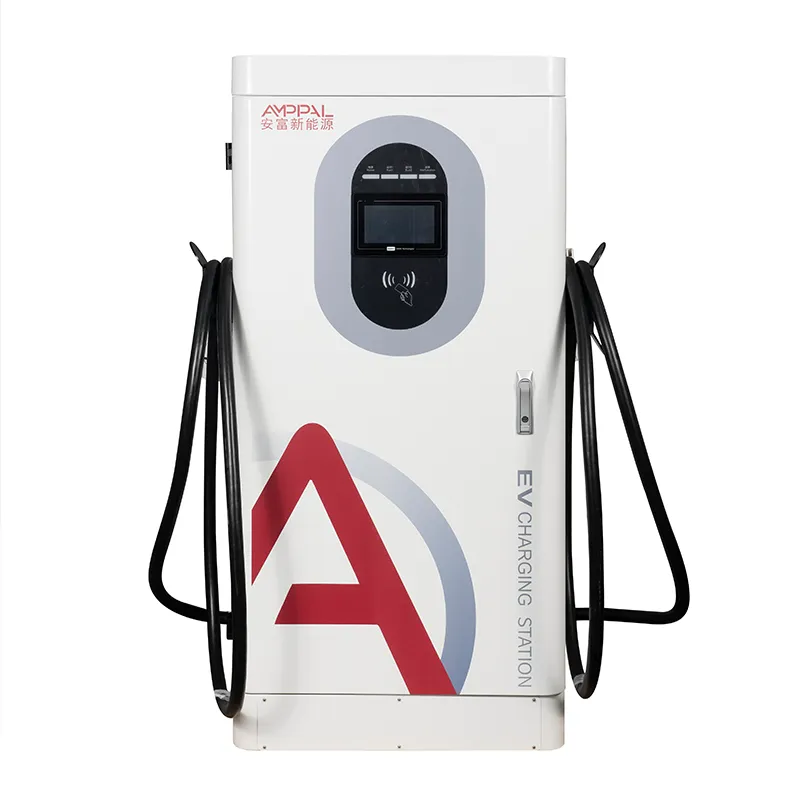

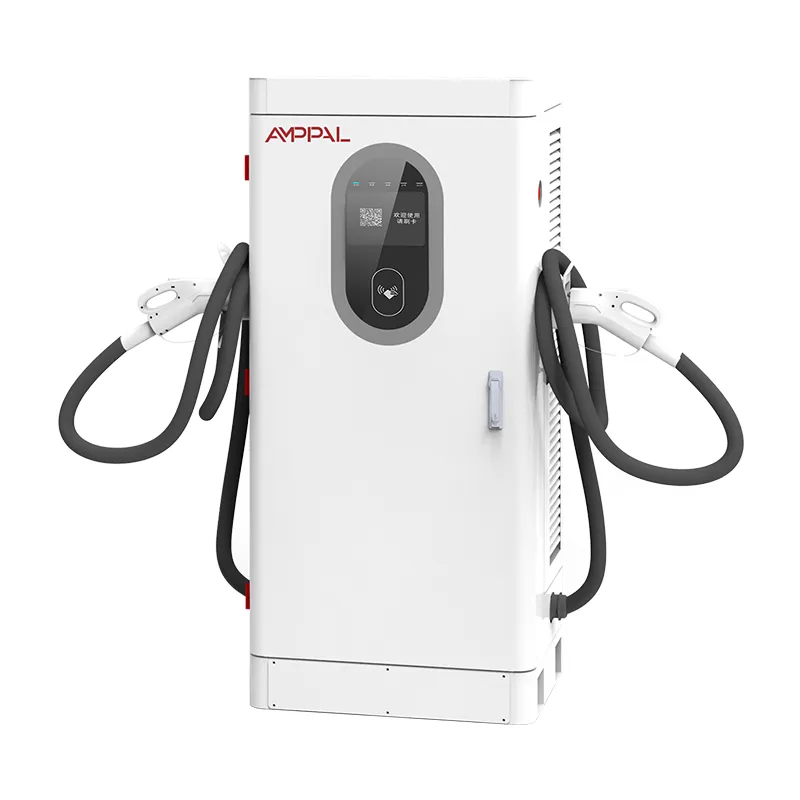

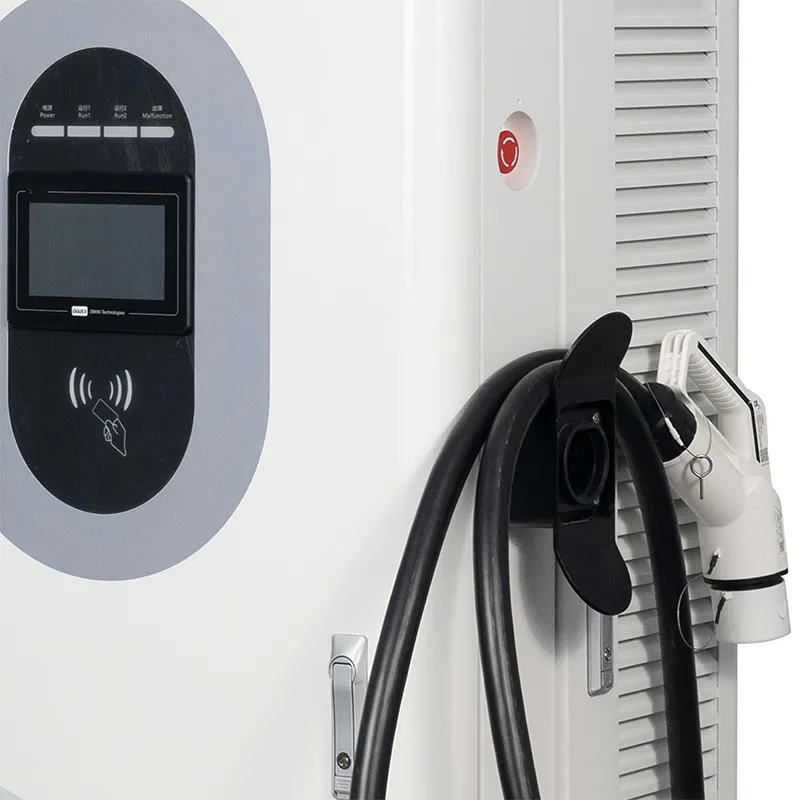

180kW DC hızlı şarj cihazı genellikle küçük bir sahadaki en pahalı ve en az denetlenen makinedir. AF-DC-180-Y-B-O-4-H, zeminde duran entegre bir kabindir: güç modülleri, denetleyici, 7 inç dokunmatik ekran, RFID okuyucu, kart terminali ve 1620 × 750 × 560 mm'lik bir gövde içinde iki şarj tabancası. Onu bir yastığa cıvatalayın, AC380V ile besleyin ve kimse izlemeden çalışır.

Satın alma fiyatı belki de bu makinenin sekiz yıllık maliyetinin üçte biri kadardır. Gerisi kayıplar, arıza süreleri ve servis ziyaretleridir; bu modelin mühendislik bütçesini arıza tespitine ve uzaktan kurtarmaya harcamasının nedeni budur. On üç güvenlik işlevi, OCPP alarm raporlaması ve ortalama onarım süresine göre oluşturulmuş bir servis modeli. Alıcılar genellikle filo operatörleri ve maaş bordrosunda mühendis bulunmayan şantiye sahipleridir, dolayısıyla makinenin kendi sorunlarını açıklaması gerekir.

13 Güvenlik Fonksiyonu ve Her Birinin Yakaladığı Arıza

Her koruma, bir onay kutusu olarak işaretlenmemiş, belirli bir arıza moduyla eşlenir. Makinede bir arızanın meydana gelme sırası:

Yalıtım izleme, klasik eskime kablo arızası olan toprağa yavaş bir sızıntı için DC tarafını izler. Sert bir kısa devreyi beklemek yerine belirlenmiş bir eşik değerinde alarm verir.

Ters polarite koruması, tabancanın ters pimlerle karşılaşması durumunda çıkışı bloke ederek aracın elektronik aksamını dikkatsiz bir bağlantıya karşı korur.

Yıldırımdan korunma, hem AC girişinde hem de DC çıkışında ani artışlara neden olur; bu, açıkta kalan kırsal alanlarda gerçek bir sorundur.

AC aşırı voltajı, düşük voltajı ve faz kaybı üniteyi 380V ±%15'in dışında keser, böylece voltaj düşüşleri ve şebeke yükselmeleri asla güç modüllerine ulaşmaz.

DC aşırı akımı, kısa devre ve çıkış aşırı voltajı üç ayrı hatadır çünkü hasarlı bir tabanca, arızalı bir modül ve hatalı çalışan bir aracın her biri farklı bir reaksiyona ihtiyaç duyar.

Aşırı sıcaklıkta kapatma, tabanca sıcaklığı izleme, artık sızıntı tespiti, acil durdurma ve kilitli muhafaza, termal ve insan güvenliği katmanını tamamlar.

Teknik Özellikler

180kW Kabinetin Kıymetini Kazandığı Yerler

Gece saat 2'deki bir arızanın sabah 6'da filonun ölmesi anlamına geldiği, gözetimsiz gece depoları.

Perakende ve restoran mağazaları geceleri kapanıyor ancak yine de çevrimiçi kalabilmek için makinelere ihtiyaç duyuluyor.

Bir hizmet ziyaretinin tüm günlük seyahate mal olduğu kırsal veya koridor yerleri.

Küçük ticari filolar, teslimat kamyonetlerini sıkı bir günlük programla çalıştırıyor.

Uzaktan çözümün tek hızlı seçenek olduğu, ince yerel destek ağlarına sahip pazarlar.

Arızadan Düzeltmeye: Uzaktan Teşhis İş Akışı

Bir koruma tetiklendiğinde, kabin zaman damgasını, modül seri numarasını ve ölçülen değerleri içeren bir arıza kaydı yazar ve ardından bunu OCPP 1.6j üzerinden platformunuza iletir. Bir sonraki sürücü gelmeden önce gösterge panosunda izolasyon alarmı, konnektör aşırı sıcaklığı, ızgara çökmesi gibi hata kodunu görüyorsunuz.

Sahada gördüğümüz her üç alarmdan ikisi kendi kendine düzeliyor veya yanlış: tozlu bir konnektör bir kez yüksek sıcaklık bildiriyor, şebeke düşüşü iki saniye boyunca düşük voltajda alarm veriyor. Bu nedenle iş akışı şu şekildedir: kodu okuyun, portaldaki canlı voltaj ve sıcaklık değerlerini kontrol edin, ardından uzaktan sıfırlama ile saha ziyareti arasında karar verin.

Uzaktan sıfırlama olayı ortadan kaldırırsa, garanti ve sigorta kayıtları için günlüğe kaydedilir. Aksi takdirde kod, teknisyene hangi çekmeceyi açacağını söyler; mekanik düzeltmelerin çoğu konnektör değişimi veya modül değişimidir; her ikisi de 13 mm'lik bir anahtar ve yedek bir modülle yapılabilir.

Alarmın ciddiyeti platformda kademeli olarak belirlenir: Bilgilendirici olaylar sessizce kaydedilirken izolasyon alarmları ve tabancanın aşırı sıcaklığı görev mühendisine bir SMS veya e-posta gönderilmesini tetikler. Bu şekilde gece vardiyasında yaşanan bir sorun, öğleden sonraki bir keşif yerine sabah kararına kavuşur.

Dosyadaki Sertifikalar ve Arkasındaki Testler

Bu modele ait CE, CB, TÜV, UL ve CCC sertifikaları talep üzerine kopya olarak temin edilebilir.

13 güvenlik işlevi EN IEC 61851-1:2019 ve 61851-23:2014 uyumluluğuna uygundur.

Her parti, çıkış, verimlilik ve iletişimin günlüğe kaydedilmesiyle 40°C ortamda 48 saatlik bir yanma işlemi gerçekleştirir.

Her partiden bir numune kabini 96 saatlik tuz püskürtme odasından geçer.

Her koruma tetiklemesi yalnızca belgelenmekle kalmaz, fabrikada işlev testine tabi tutulur.

Bitmiş ünitelerde yüksek potansiyel (hipot) ve topraklama sürekliliği kontrolleri tekrarlanır ve sonuçlar seri kayda eklenir.

Yapının İçinde: Sacdan Kasaya Sekiz Adım

Muhafazanın CNC delme, bükme ve lazerle kesilmesi, ardından kaynaklama ve toz kaplama.

Üretim devam ederken bir parti numunesi 96 saatlik tuz püskürtme odasına girer.

AC giriş aşamaları ve DC güç modülleri ayrı hatlar üzerine kuruludur ve asla karıştırılmaz.

SiC modülleri, konektörler, RFID kartları ve kart terminali üzerinde gelen inceleme.

Tork kontrollü terminallere sahip kablolama ve her bağlantı noktasından görsel bir kalite kontrol geçer.

40°C'de 48 saatlik kayıt çıkışı, verimlilik ve iletişim kararlılığı.

Zorunlu izolasyon alarmı da dahil olmak üzere her koruma açma işleminin fonksiyon testi.

Paketleme, paletleme ve sevkiyat öncesi seri numaralarıyla birlikte fotoğraf raporu.

Boyutlandırma Kılavuzu: Bu 180kW Kabin Size Göre Değilse

Siteniz 30 dakikalık oturumlarda yalnızca 400V arabalara hizmet veriyorsa, 180kW trafiğin gerektirdiğinden daha fazla makinedir; daha düşük sermaye harcamasına sahip 120kW'lık bir ünite aynı kuyruğu temizler. Ve 800V'luk kamyonlar için 30 dakikanın altında yükleme yapılması gerekiyorsa bu da yanlış seçimdir; iş yükü sıvı soğutma gerektirir.

AF-DC-180-Y-B-O-4-H, 160-250 kVA trafosu bulunan ve ana güçten ziyade çalışma süresine dayalı ekonomiye sahip sahalara uygundur. Şebeke uyumluluğu veya ödeme yöntemleri asıl endişenizse 80kW ve 60kW modellerimiz aynı kabin platformunu paylaşır.

Transformatörünüzün gerçekten besleyebileceği makineyi satın alın. Hiçbir zaman 100kW'tan fazlasını üretmeyen, zayıf bir şebekedeki 180kW'lık bir ünite bir iş değil, bir rozettir.

Operatörler Neden Doğrudan Fabrikadan Sipariş Veriyor?

Yeni pazarlar için 1 birimden deneme siparişleri kabul edildi; 10'dan fazla birim için konteyner fiyatlandırması.

Stok yapıları 15-20 iş günü içinde ayrılır; OEM çeşitleri yaklaşık 7-10 gün ekler.

Garanti talepleri satıcı zinciri aracılığıyla değil, üreticiye gider.

Yedek modül fiyatlandırması satın alma sırasında kararlaştırılır, böylece onarım maliyetleri önceden bilinir.

Devreye alma sırasında OCPP platformunuza erişim sağlayan İngilizce konuşan uzaktan destek.

Paketleme, Yükleme ve Sevkiyat Evrakları

Dolap, köpük köşe blokları ve nem torbasıyla birlikte yaklaşık 1720 × 850 × 660 mm'lik bir kontrplak sandık içinde dik olarak gönderilir. Çerçevedeki kaldırma halkaları, forkliftin veya vincin tüm üniteyi devirmeden hareket ettirmesine olanak tanır.

Yükleme planları siparişe göre kasa boyutlarından hesaplanır; 40 ft'lik konteyner başına dört dolap, bağlama raylarıyla desteklenen tipik bir standart plandır.

Gönderiye ihracat paketleme listesi, ticari fatura ve sertifikalar eşlik eder; orijinal sertifika kopyaları ayrıca kargoya verilir.

Satış Sonrası: MTTR, Yedek Kitler ve 2 Yıllık Süre

İki yıllık standart garanti, güç modüllerini, denetleyiciyi, HMI'yı, konektörleri ve kart terminalini kapsar; Kablo gibi sarf malzemeleri imalat hatalarına karşı kaplanmıştır.

Gözetimsiz bir saha için önerilen yedek parçalar: siparişle birlikte gönderilen dört kabin için bir güç modülü ve bir kontrol panosu.

Tipik çözüm süreleri: uzaktan sıfırlama yaklaşık 15 dakika, konnektör değişimi yaklaşık 30 dakika, modül değişimi yaklaşık 45 dakika.

Teknisyenler teşhis sırasında platformunuzla canlı bir OCPP oturumuna katılabilir.

Donanım yazılımı güncellemeleri ağ üzerinden iletilir, böylece düzeltmeler ziyaret edilmeden ulaşır.

Altı ayda bir önleyici kontrol (filtreler, torkun yeniden kontrolü, konnektör aşınması) önerilen bakım planının bir parçasıdır.

Kurulum ve Bakım: Yanlış ve Doğru

Yanlış: Kabini çıplak zeminde tutmak. Sağda: 150 mm'lik beton ped, ankraj cıvataları ve kapıdan uzağa doğru eğimli drenaj.

Yanlış: Güç ve iletişim kablolarının gevşek olması. Sağda: Daha sonra değiştirmek üzere çekme halatlı ayrı kanallar.

Yanlış: Üç aylık hava filtresi kontrolünün dikkate alınmaması. Sağda: filtreleri yolculuktan sonra değil, sıcak mevsimden önce temizlemek veya değiştirmek.

Yanlış: Yalıtım alarmını geçici bir uyarı olarak ele almak. Sağda: tabancayı izole etmek, okumayı kaydetmek ve önce konnektörün nemini kontrol etmek.

Yanlış: Kabin çalışır durumdayken bir modülün değiştirilmesi. Sağ: kilitleme, bekleme LED'ini onaylayın, ardından yedek parçayı içeri kaydırın.

Üç Operatör 180kW Ünitelerin Çevrimiçi Tutulması Hakkında Konuşuyor

BAE'deki bir lojistik operatörü, gözetimsiz bir çöl deposunda dört ünite işletiyor. Gerçek düşman tozdu: Yalıtım alarmları yazın ayda iki kez ortaya çıkıyordu ve uzaktan sıfırlama bunların çoğunu sabah 6 vardiyasından önce hallediyordu. Şikayeti dürüst; dokunmatik ekran doğrudan güneş ışığında parlıyor, bu nedenle öğle saatlerinde HMI'nın okunması zor.

Kazakistan'daki bir akaryakıt istasyonu zincirinde kış aylarında birkaç haftada bir faz kaybı alarmları görüldü. Yerel şebeke kısa süreliğine düştü, kabine bunu kaydetti ve kontrol paneli trendi şebeke operatörünün hatasını bir hafta içinde görünür hale getirdi. Hiçbir saha ziyaretine ihtiyaç duyulmadı.

Meksika'daki bir perakende alışveriş merkezinde 40°C'lik günlerde konnektör sıcaklığı alarmları vardı. Temas noktalarını temizlemek ve aşınmış bir tabancayı değiştirmek sorunu çözdü; Yedek silah orijinal siparişle birlikte geldiğinden onarım bir saat sürdü.

SSS: Gözetimsiz 180kW Tesis Çalıştırma

S: Ünite gece saat 2'de devreye girdiğinde ne olur?

C: Arıza günlüğe kaydedilir ve OCPP üzerinden platformunuza iletilir; portaldan uzaktan sıfırlama çoğu olayı kurtarır.

S: Arıza kodunu nasıl okuyabilirim?

C: 7 inç ekrandaki olay günlüğünde veya platformunuzda; her kod servis kılavuzunun bir bölümüyle eşleşir ve canlı değerler kodun yanında gösterilir.

S: Hangi MTTR'yi planlamalıyım?

C: Uzaktan sıfırlama için yaklaşık 15 dakika ve sahada modül değişimi için 45 dakika.

S: Yalıtım alarmları her zaman bir teknisyene ihtiyaç duyar mı?

C: Hayır. Önce konektörün nemini ve kirini kontrol edin; temizlik ve sıfırlama sonrasında en net şekilde görülür. Yalnızca kalıcı veya tekrarlanan alarmların ziyaret edilmesi gerekir.

S: Bir kişi güç modülünü değiştirebilir mi?

C: Evet. Çekmece tarzı modül, güç kapatıldıktan sonra dışarı kayar; kılavuz bunu yaklaşık iki sayfada kapsar.

S: Hangi yedek parçaları elimde tutmalıyım?

C: Her dört kabin için bir güç modülü ve bir kontrol panosu her zamanki önerimizdir.

S: Garanti yıldırım hasarlarını kapsıyor mu?

C: Dalgalanma olayları duruma göre incelenir; Değiştirilebilir parafudrlar standart saha parçalarıdır.

S: 180kW internet olmadan şarj olmaya devam edebilir mi?

C: Evet. Şarj işlemi çevrimdışı olarak devam eder ve bağlantı geri döndüğünde işlemler depolanır ve iletilir.
