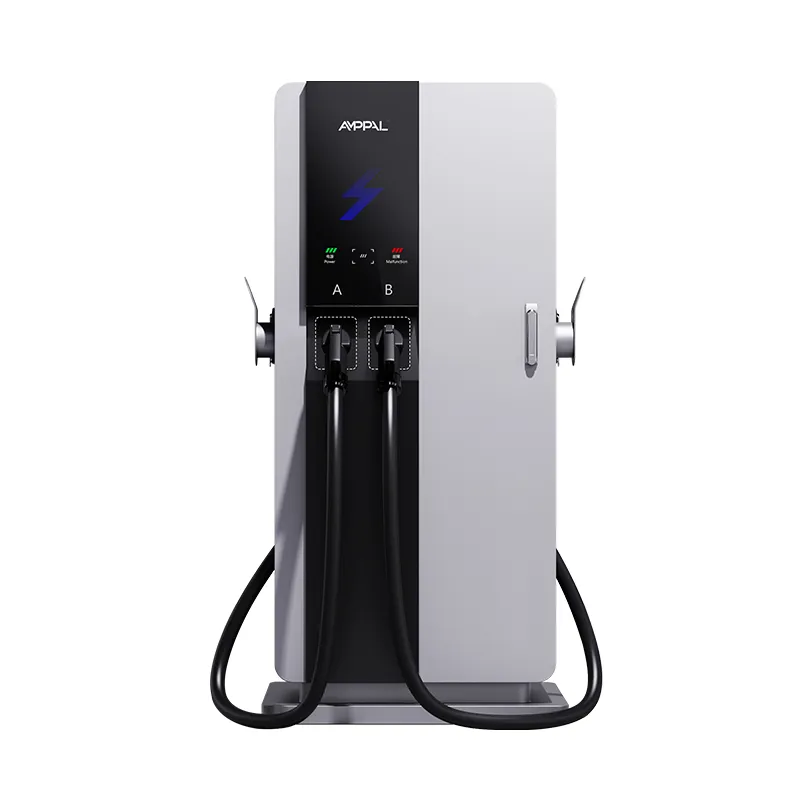

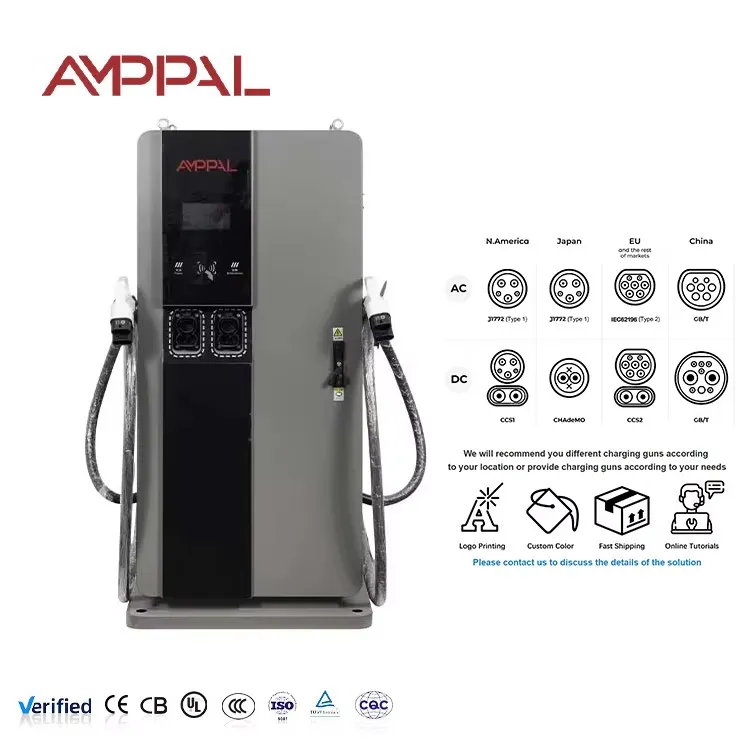

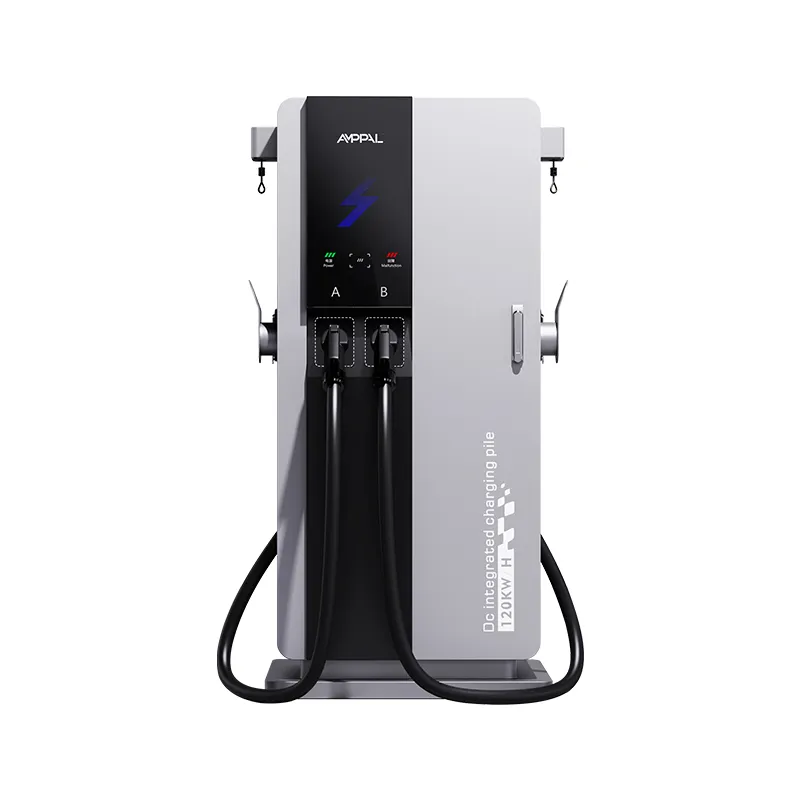

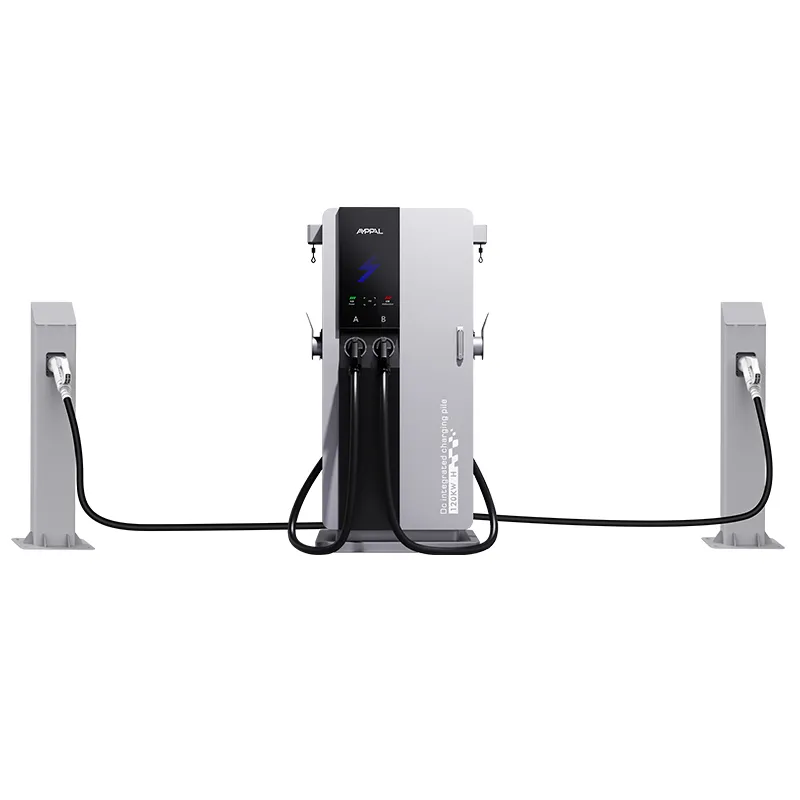

Filo Şarjı için 60kW Akıllı Entegre DC EV Şarj Cihazı

750 × 550 mm: 60kW Entegre Şarj Cihazının Arkasındaki Ayak İzi Hikayesi

Çoğu hızlı şarj cihazı açık arazi için tasarlanmıştır; bu, bir otoparkın kenarında kalan alan için tasarlandı. AF-DC-60-Y-B-O-3/4/5-H, 750 × 550 mm'lik bir taban üzerinde 1700 mm yükseklikte duran, geleneksel bir kabinin taban alanının yaklaşık üçte biri kadar olan, entegre bir 60kW DC ünitesidir. Bu fark, bir sitenin hızlı şarj barındırıp barındıramayacağını belirler, çünkü arazi kimsenin bütçeye koymadığı kalemdir.

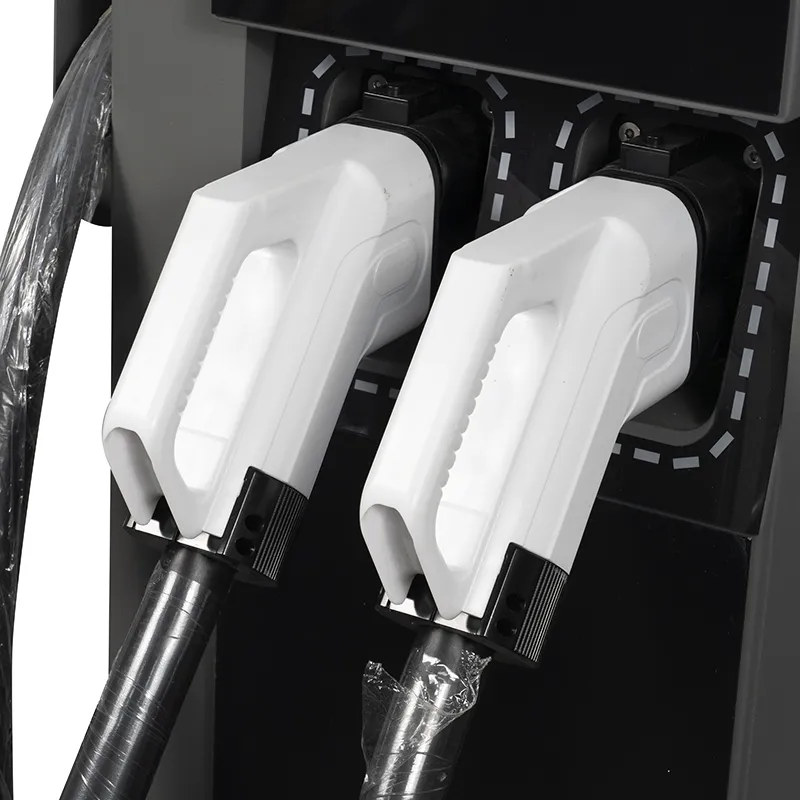

Küçük bir betonarme pedin üzerine monte ediliyor ve bu da inşaat işini bir haftalık bir proje yerine bir günlük bir iş haline getiriyor. 7 inç dokunmatik ekran HMI'yı yönetir ve muhafaza CCS1, CCS2, CHAdeMO, GB/T ve NACS'yi destekler; böylece tek bir model çoğu ithalat pazarına hizmet eder.

İnce gövdelerin de bir maliyeti vardır: Büyük boyutlu bileşenler için daha az yer vardır, bu nedenle 3 Serisi en üst güç aralığı yerine 60kW için üretilmiştir.

Kabine Küçüldüğünde Ne Kazanırsınız?

0,41 m²'lik taban: 750 × 550 mm, bir mağaza kapısının, bir pompa adasının veya dar bir park alanının yanına sığar.

Daha küçük bir döşeme ve daha az beton: Kılavuzdaki standart güçlendirilmiş ped, tam donanımlı bir kaidenin yerini alır.

1700 mm yükseklik, dokunmatik ekranı ve konektörü çoğu sürücü için rahat bir erişim noktasına getirir.

Ünite başına bir ped, inşaat işlerini yeniden yapmadan, talep arttıkça tezgahları teker teker ekleyebileceğiniz anlamına gelir.

İnce gövde, kablo yönetimi, bariyerler ve bekleme şeridi için aynı bölmede yer bırakır.

AC380V±%15 giriş, voltaj düşüşlerinin ve sapmaların yaygın olduğu kırsal şebekeleri tolere eder.

Teknik Özellikler

AF-DC-60-Y-B-O-3/4/5-H'nin fabrika spesifikasyonu tam olarak gönderildiği haliyle.

Bu 60kW Ünitenin Uyup Tam Boyutlu Ünitelerin Uyulamadığı Dar Noktalar

Market cepheleri: Ünite kapının yanında yer alır ve kasadan görülebilmektedir, park yeri yoktur.

20 bölmenin altındaki küçük otoparklar: Bir veya iki ünite, transformatör yükseltmesi olmadan mevcut 380V beslemedeki talebi karşılar.

Benzin istasyonu köşeleri: İnce kule, pompa adası ile sınır çiti arasına sığar.

Otel yan alanları: Bir ünite, aynı bölümden geceleyen misafirlere ve gündüz ziyaretçilere hizmet vermektedir.

Atölyeler ve küçük depolar: 60kW'lık bir kule, filoyu işler arasında, kapalı alanda veya gölgelik altında şarj eder.

1,7 Metrelik Bir Kuleden 60kW Nasıl Akıyor?

Güç AC380V üç fazda girer, düzeltilir ve 200-1000VDC'ye dönüştürülür ve aracın beklediği konnektörden çıkar. Kule düzeni, güç modüllerini alçakta, denetleyiciyi orta yükseklikte ve 7 inçlik dokunmatik ekranı göz hizasında yerleştirerek ağırlık merkezini aşağıda ve arayüzü kullanışlı tutuyor.

Soğutma, yan girişlerden basınçlı hava ile sağlanır. Kulenin yüksekliği, hava akışına ısıyı modüllerden uzaklaştıran uzun bir dikey yol sağlar ve fanlar yükle birlikte rampalanır, böylece boşta geçen süreler sessiz kalır. Sürücüler ve personel tüm oturumu ünitenin birkaç metre yakınında geçirdiğinden, küçük bir mağaza önü konumu göründüğünden daha önemlidir.

OCPP 1.6/2.0 raporlama, uzaktan teşhis ve ürün yazılımı güncellemeleri Ethernet, WiFi veya 4G üzerinden yürütülür; bu, daha büyük birimlerimizle aynı arka uç entegrasyonudur. Kompakt gövdede değişen şey tamamen fizikseldir: daha az arazi, daha az beton, sahaya daha az zarar verilmesi.

Ödün Vermeye Yeri Olmayan Bir Kabinde Kalite Kontrolleri

Ünitenin tamamında CE ve TUV tip onayı; Dışa aktarma dosyaları için UL ve CB raporları mevcuttur.

Muhafazaya 96 saat boyunca tuz spreyi uygulanması önemlidir; çünkü kompakt üniteler genellikle yol kenarına daha yakın durur.

Teslimat ve zorlu saha işlemlerinin dahili bağlantıları gevşetmemesi için modül montajında ​​titreşim testi yapılır.

Seri numarasına bağlı günlüklerle 48 saatlik tam yükte çalışma.

Dokunmatik ekranın doğrudan güneş ışığında ve eldivenli ellerle okunabilirliği doğrulanmıştır.

Modüller -30°C ila +55°C arasında derecelendirilmiştir; ünitenin tamamı -25°C ila +50°C olarak belirtilmiştir.

Compact 3 Serisinin DC Hattına Montajı

Adım 1. İnce muhafaza çelikten lazerle kesilmiştir ve FANUC hatlarında robotla kaynaklanmıştır.

Adım 2. TRUMPF abkant presleri gövdeyi katlar; Bunu toz kaplama ve kürleme takip eder.

Adım 3. Taban plakası, modül rafı ve kablo rakorları DC hattına takılır.

Adım 4. 380V giriş bölümü ve aşırı gerilim koruması tork kontrolü ile kablolanmıştır.

Adım 5. Doğrultucu modülleri, ardından 7 inçlik HMI ve istasyon denetleyicisi takılır.

Adım 6. Her ünite 60 kW'ta yük testine tabi tutulur ve ünite başına verimlilik kaydedilir.

Adım 7. Değişken yüklerde 48 saatlik bir yanma döngüsü seansı.

Adım 8. Son inceleme ve kutulama; tesis 2024 yılına kadar bir milyonun üzerinde ünite sevk etti.

Kompakt 60kW Ünite Lotunuza Uygun mu? Önce Bunu Okuyun

Saha fiziksel olarak dar olduğunda veya küçükten başlayıp yavaş yavaş büyümek istediğinizde 3 Serisini seçin. 750 × 550 mm taban ve tek yastıklı kurulum, inşaat maliyetini düşük tutuyor ve 60kW, çoğu yolcu EV'si için hala bir saatten kısa sürede faydalı bir şarj sağlıyor.

Zaten geniş bir alanınız varsa ve 150kW'tan fazla oturum planlıyorsanız bunu atlayın; daha büyük bir kabin, aynı ped işi için size daha fazla alan sağlar. Ayrıca siteniz AC380V'yi sağlayamıyorsa bunu atlayın çünkü bu ünite bu giriş sınıfına sabitlenmiştir.

İki tabancalı bir düzen için genellikle iki kuleyi yan yana kurarsınız, bu da pad işini iki katına çıkarır. Sipariş vermeden önce bunu tek bir çift tabanca dolabına karşı tartın.

Bir dürüstlük notu daha: 60kW iyi bir iş gücüdür ancak bir manşet numarası değildir. Pazarlamanız çevredeki en yüksek watt değerine bağlıysa, 60 kW'lık kompakt bir ünite size bu övünme hakkını vermez; size gerçekten uygun bir istasyon sunar.

Bayiler Neden Küçük Tesisler için AMPPAL'in Kompakt Serisini Seçiyor?

Bir SKU, CCS1, CCS2, CHAdeMO, GB/T ve NACS'yi kapsar; dolayısıyla bir bayi, birçok pazar için bir modeli stoklar.

Çizim onayından sonra teslimat 15–20 iş günü; Bir konteynerden MOQ.

Bayinizin adı kapı plakasında yazılı olarak kabinde ve dokunmatik başlangıç ​​ekranında OEM/ODM markalaması.

Teklif paketine CE, TUV, UL ve CB sertifikaları dahildir.

200'den fazla istasyonu işleten bir fabrikadan destek alındığından yanıtlar gerçek sitelere dayanmaktadır.

Dar gövde, standart konteyner oranlarıyla gönderilir ve bu da küçük siparişler için nakliye maliyetlerinin öngörülebilir olmasını sağlar.

Kompakt Ünite için Kasa Boyutları ve Konteyner Sayısı

1700 mm'lik kule, yaklaşık 1850 × 750 × 700 mm'lik çelik çerçeveli bir sandık içinde, çatal cepleri ve iki kaldırma pabucuyla birlikte dik olarak gönderilir. Konektör, kablo ve yedek sigortalar kasanın içindeki yastıklı aksesuar kutusunda taşınır.

Ünite dar olduğundan, iki kasa çeşitli konfigürasyonlarda 40 ft'lik yüksek küp konteynerin genişliğini paylaşabilir; Yükleme planı fiyat teklifiyle birlikte gönderilir, böylece sayım siparişiniz için tam olur. İlk deneme siparişinde tek bir kasa, özel bir işlem gerektirmeden LCL kargo olarak seyahat eder.

Şartlar varış noktasına FOB Ningbo veya CIF'dir. Fatura, çeki listesi, konşimento, menşe belgesi ve test raporları yüklemeden sonraki 3 iş günü içinde düzenlenir.

Kompakt Kurulumlar için Satış Sonrası

Modülleri, HMI'yı ve güç aşamasını kapsayan 2 yıllık standart garanti.

Yedek modüller ve dokunmatik ekranlar 5 iş günü içinde çapraz gönderilir.

Arızalar ve ürün yazılımı güncellemeleri için OCPP üzerinden uzaktan teşhis.

Beton yastık ve küçük alanlarda topraklama için kurulum kılavuzu.

Dikey hava akışı yolu için filtre temizleme programı.

Kompakt Şarj Cihazlarında Yaygın Kurulum Hataları

Yanlış: Kılavuzdaki çizimden daha küçük bir levhanın dökülmesi. Sağ: Kurulum kılavuzunda gösterilen takviye ve ankraj desenini takip edin.

Yanlış: Kuleyi arkadan açıklık olmayan bir köşeye sıkıştırmak. Sağ: Kapıya erişim için kılavuzda belirtilen servis alanından çıkın.

Yanlış: Kablo rakoru girişini bitmiş seviyenin altına gömmek. Sağ: boruyu pedin içinde işaretli konuma getirin.

Yanlış: 60kW'lık bir ünitenin 30 bölmeli bir alanı kapsadığını varsayıyoruz. Sağ: 4-6 gerçekçi talep artı marj başına bir ünite planlayın.

Yanlış: Üniteyi dokunmatik ekran öğleden sonra güneşine bakacak şekilde kapaksız olarak monte etmek. Sağ: HMI'yı okunabilir ve serin tutmak için doğrudan parlamadan uzak tutun.

Küçük Site Sahipleri Bir Yıl Sonra Ne Diyor?

Vietnam'ın Ho Chi Minh Şehrindeki bir market sahibi, 2025 yılında dükkanın önüne bir ünite koydu. Döşeme tek bir sabah döküldü ve mağazanın yaya trafiği elektrik maliyetini karşıladı; Şikayet, dokunmatik ekranın tropik havadaki tozu toplaması ve bu nedenle onu haftada bir kuru bir bezle silmeleridir.

Nairobi, Kenya'da küçük bir otel, misafirler ve sahibinin teslimat minibüsü için iki ünite işletiyor. 1700 mm'lik yükseklik, gölgeliğin altına kolayca sığar ve dar taban, park alanını kullanılabilir hale getirir; Yönetici, şarj cihazının otelin kendi kontrol paneline bildirilmesini istiyor; OCPP artık bunu üçüncü taraf bir platform aracılığıyla yönetiyor.

Endonezya'nın Bali kentindeki bir restoran grubu, 2025 yılında otopark girişinin yanına bir ünite ekledi. Panelin maliyeti bir aylık vale park ücretinden daha azdı ve dokunmatik ekranda öğle yemeği menüsü gösteriliyor; tek sıkıntı körfezin uzak kenarına park edilmiş büyük boy SUV'lar için kablo uzunluğudur.

SSS: Sınırlı Alan için Kompakt 60kW Şarj Cihazları

S: Ünitenin ne kadar toprağa ihtiyacı var?

A: 750 × 550 mm'lik bir taban artı kılavuzdaki boşluk; Beton ped tipik olarak yaklaşık bir metre karedir.

S: NACS'yi destekliyor mu?

C: Evet, NACS, CCS1, CCS2, CHAdeMO ve GB/T'nin yanı sıra beş konektör seçeneğinden biridir.

S: Bir kamyonu şarj edebilir mi?

C: Esas olarak yolcu elektrikli araçları ve minibüsler; ağır kamyonlar için daha yüksek güçlü bir model istersiniz.

S: Hangi girdiye ihtiyacı var?

A: AC380V±15% üç fazlı; araç için 200-1000VDC'ye dönüşür.

Soru: Transformatör gerekli mi?

C: Yalnızca sitenizde 380V besleme yoksa; 380V pazarlarındaki çoğu küçük ticari site doğrudan bağlanır.

S: Kurulum ne kadar sürer?

C: Ped, ankrajlar, boru ve yerleştirme; çoğu site iki gün içinde şarj oluyor.

S: Garanti nedir?

C: Dokunmatik ekran dahil tüm ünitede standart 2 yıl.

S: İki ünite bir kesiciyi paylaşabilir mi?

C: Toplam büyüklükteki bir besleyiciyi paylaşabilirler, ancak her birimin yine de kendi koruyucu cihazına ihtiyacı vardır.

S: Kulenin gölgeliğe veya barınağa ihtiyacı var mı?

C: Hayır, IP54'tür ve dış mekanda kullanım için tasarlanmıştır; gölgelik makine için değil sürücünün konforu içindir.
